Khay Đựng 2 Pin AA - Không Cần Lò Xo - Hai Phiên Bản

Vật liệu cần chuẩn bị thêm:

Ba đoạn dây điện 24 gauge (0.644mm), độ dài tùy vào nhu cầu sử dụng của bạn. Mình khuyên nên dùng dây điện đa lõi (multi-stranded).

Mô hình này có hai phiên bản:

• Phiên bản V04 có thành mỏng - tiết kiệm vật liệu, in nhanh hơn.
• Phiên bản V04B có thành dày hơn và chắc chắn hơn một chút - tốn vật liệu hơn, thời gian in lâu hơn.

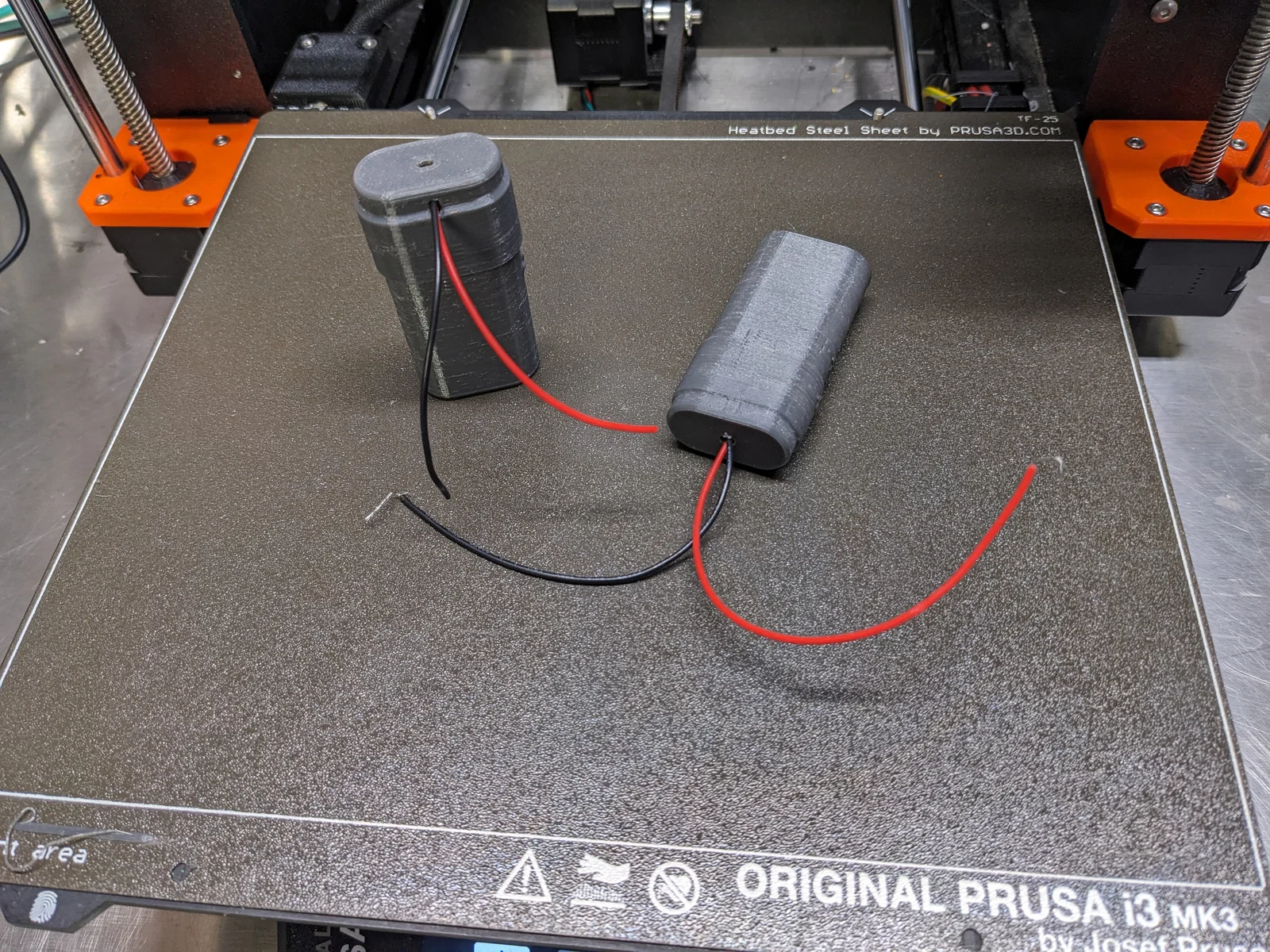

Ngoài ra, mỗi phiên bản đều có thể đi dây ra ở phía trên hoặc bên hông. Mỗi mô hình gồm 4 phần:

• Contact (cần 2 cái)
• Case
• CaseTop

Hướng dẫn lắp ráp và sử dụng

Đối với tiếp điểm dưới (bottom contact), hãy chuẩn bị một đoạn dây dài khoảng 150mm bằng cách tuốt lớp vỏ cách điện của dây 24AWG (bạn có thể dùng loại dây trần tương đương). Nếu dùng dây đa lõi, hãy xoắn các sợi đồng lại sau khi tuốt vỏ.

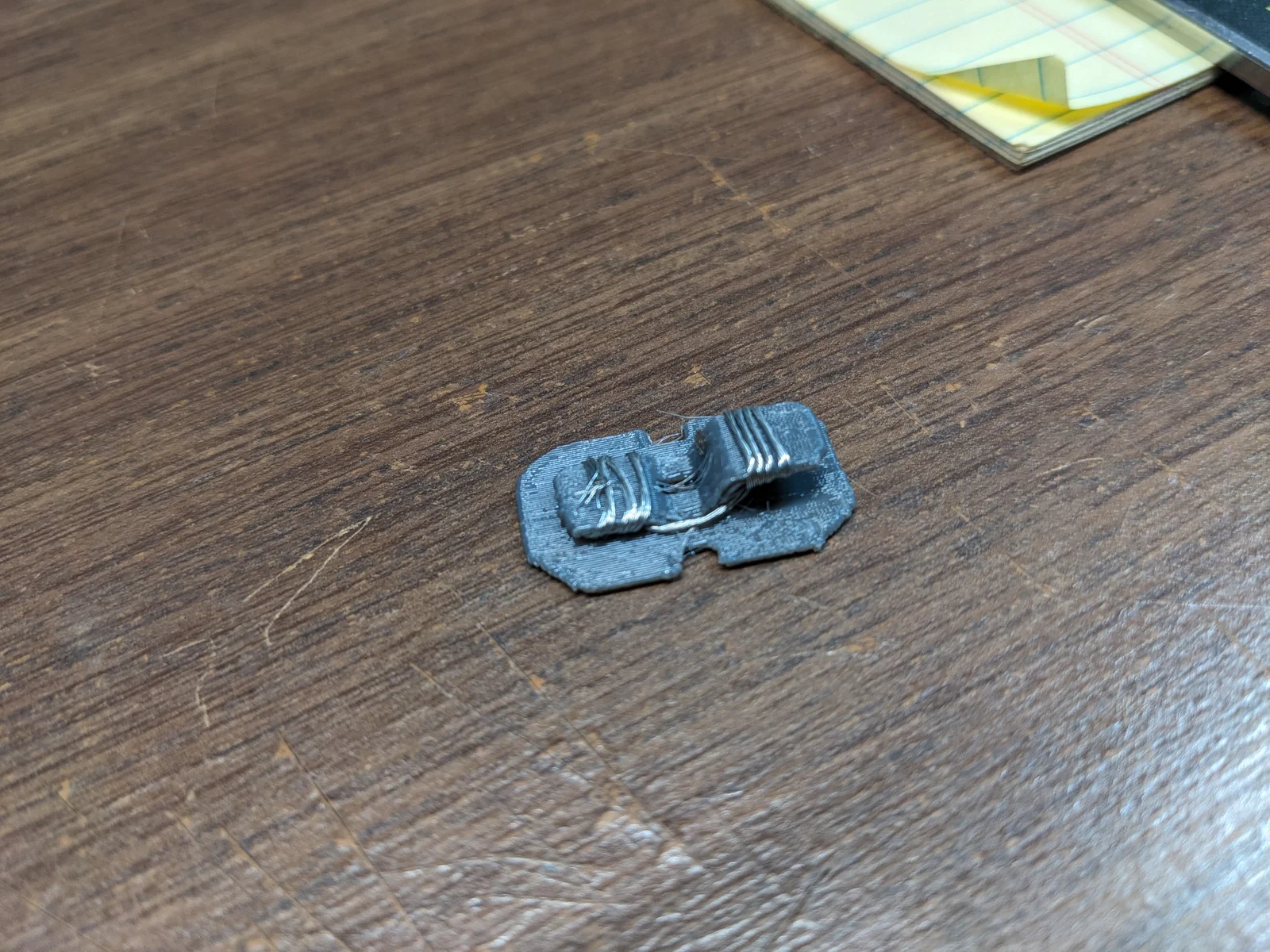

Sử dụng một trong hai miếng tiếp điểm, quấn dây quanh cả hai mặt của miếng tiếp điểm như hình minh họa. Lưu ý là dây phải liền mạch từ bên này sang bên kia - điều này giúp nối tiếp hai viên pin AA.

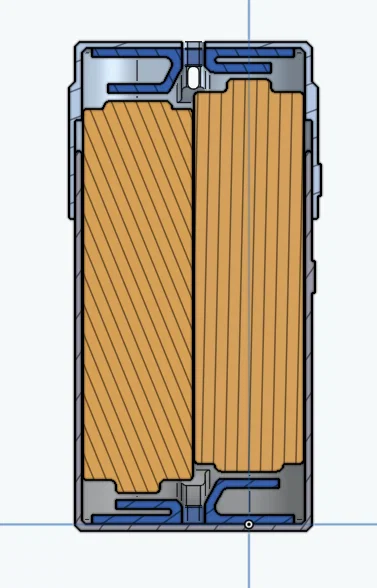

Lắp cụm tiếp điểm dưới vào phần Case với mặt "cao" hướng về phía ký hiệu + trên thân Case. Dùng tua vít hoặc dụng cụ tương tự ấn chặt miếng tiếp điểm xuống đáy (chỉ ấn vào phần giữa để tránh làm gãy các “ngón” quấn dây). Như ảnh chụp CAD, tiếp điểm dưới được lắp ngược chiều với tiếp điểm trên. Việc lắp đúng chiều của cả hai miếng tiếp điểm là rất quan trọng.

Đối với tiếp điểm trên, chuẩn bị hai đoạn dây 24AWG (thông thường dùng dây đỏ cho cực dương và đen cho cực âm). Mỗi dây cần khoảng 80mm phần lõi đồng trần, cộng thêm độ dài dây tùy vào ứng dụng của bạn.

Đối với cách đi dây ra phía trên:

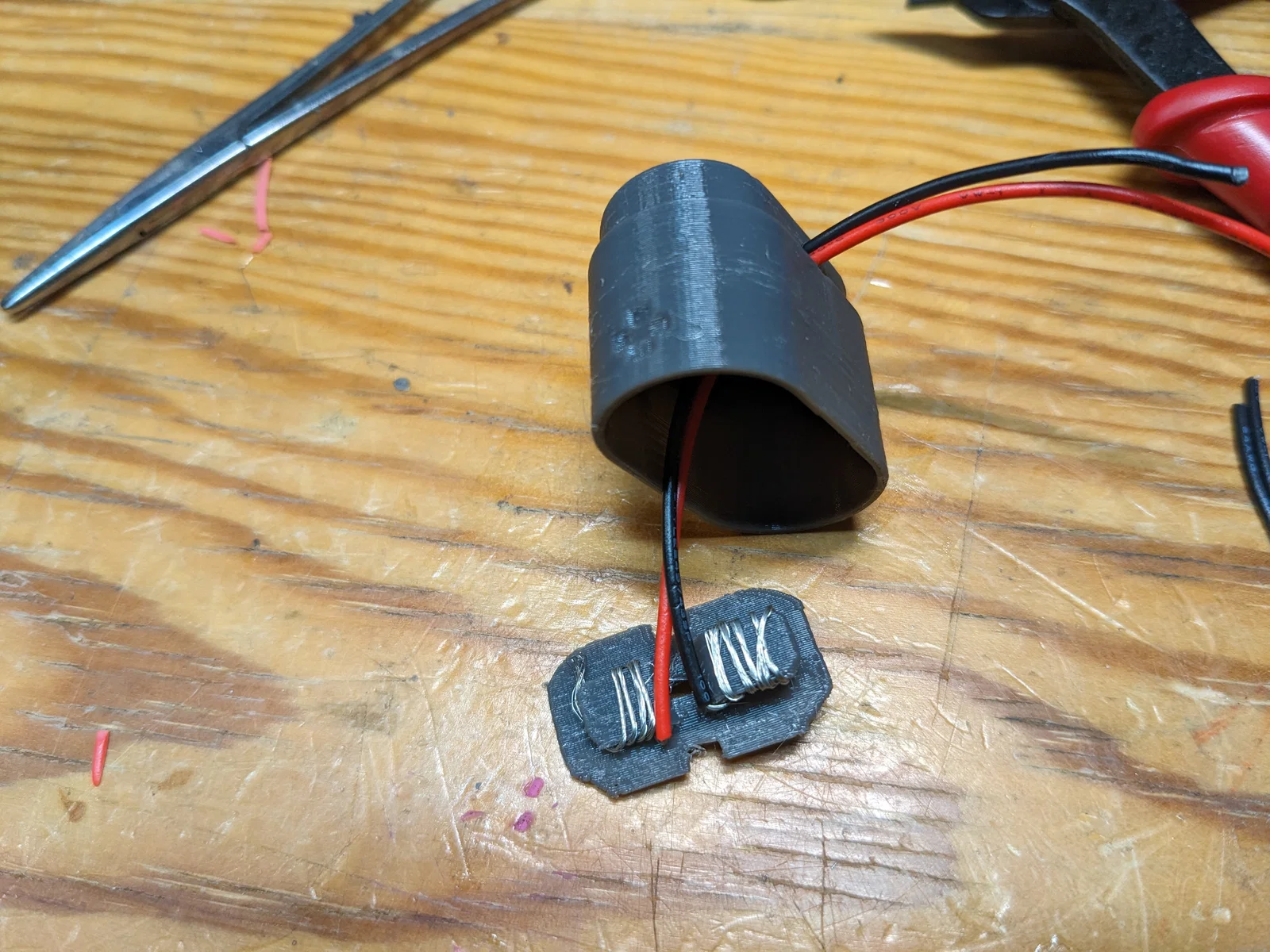

• Quấn đầu dây trần của dây dương quanh mặt "thấp" của miếng tiếp điểm, sau đó luồn đầu dây có vỏ qua lỗ ở giữa miếng tiếp điểm; nhớ để chừa lại một đoạn nhỏ có vỏ ở phía trên tiếp điểm. Làm tương tự cho dây "âm" và mặt "cao" của miếng tiếp điểm.

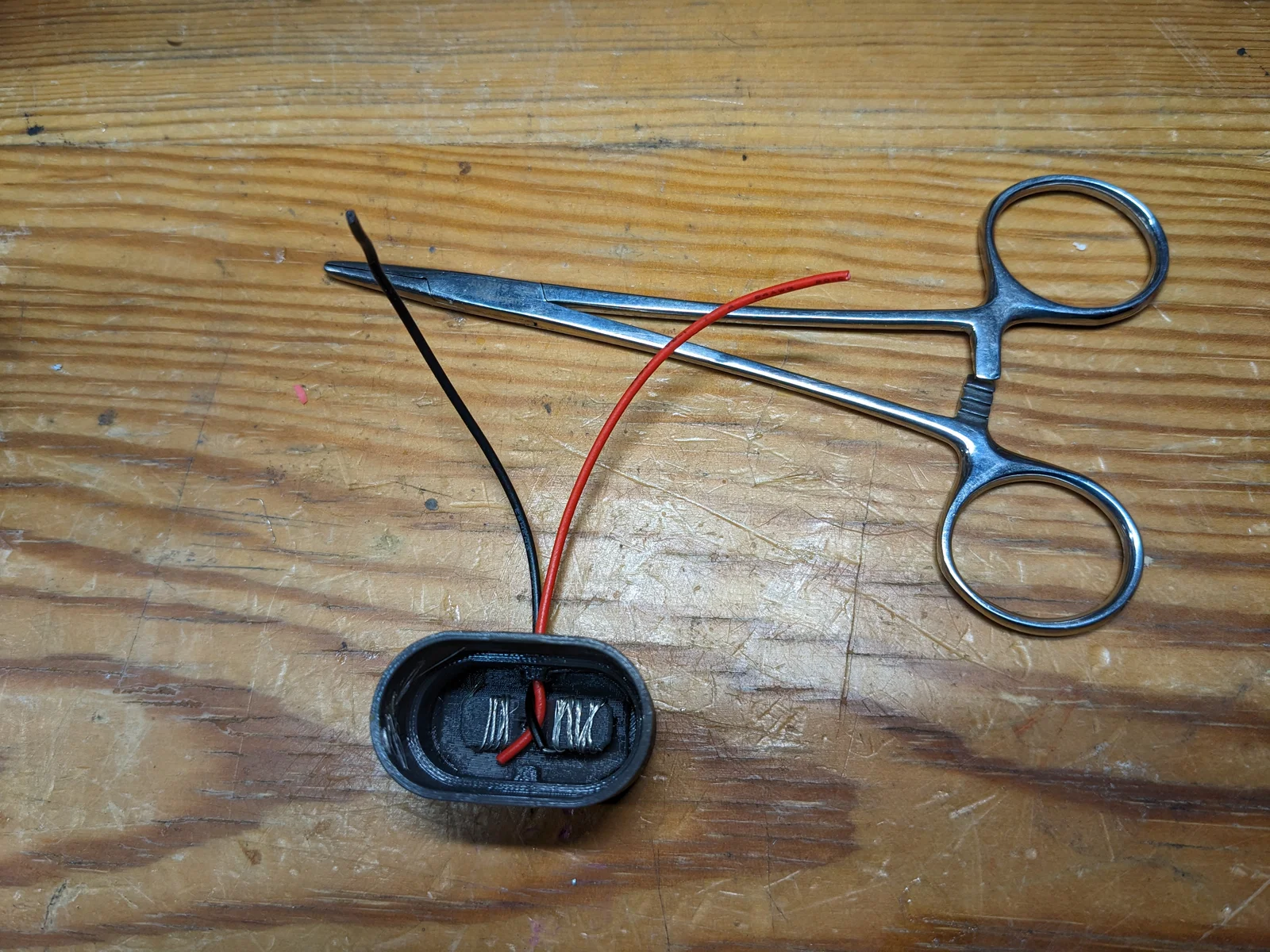

• Luồn cả hai dây qua lỗ trên nắp CaseTop, vừa kéo dây vừa đặt miếng tiếp điểm vào trong CaseTop.

Đối với cách đi dây ra bên hông:

• Quấn đầu dây trần của dây dương quanh mặt "thấp" của miếng tiếp điểm; nhớ để chừa lại một đoạn nhỏ có vỏ ở phía trên tiếp điểm. Làm tương tự với dây "âm" và mặt "cao".

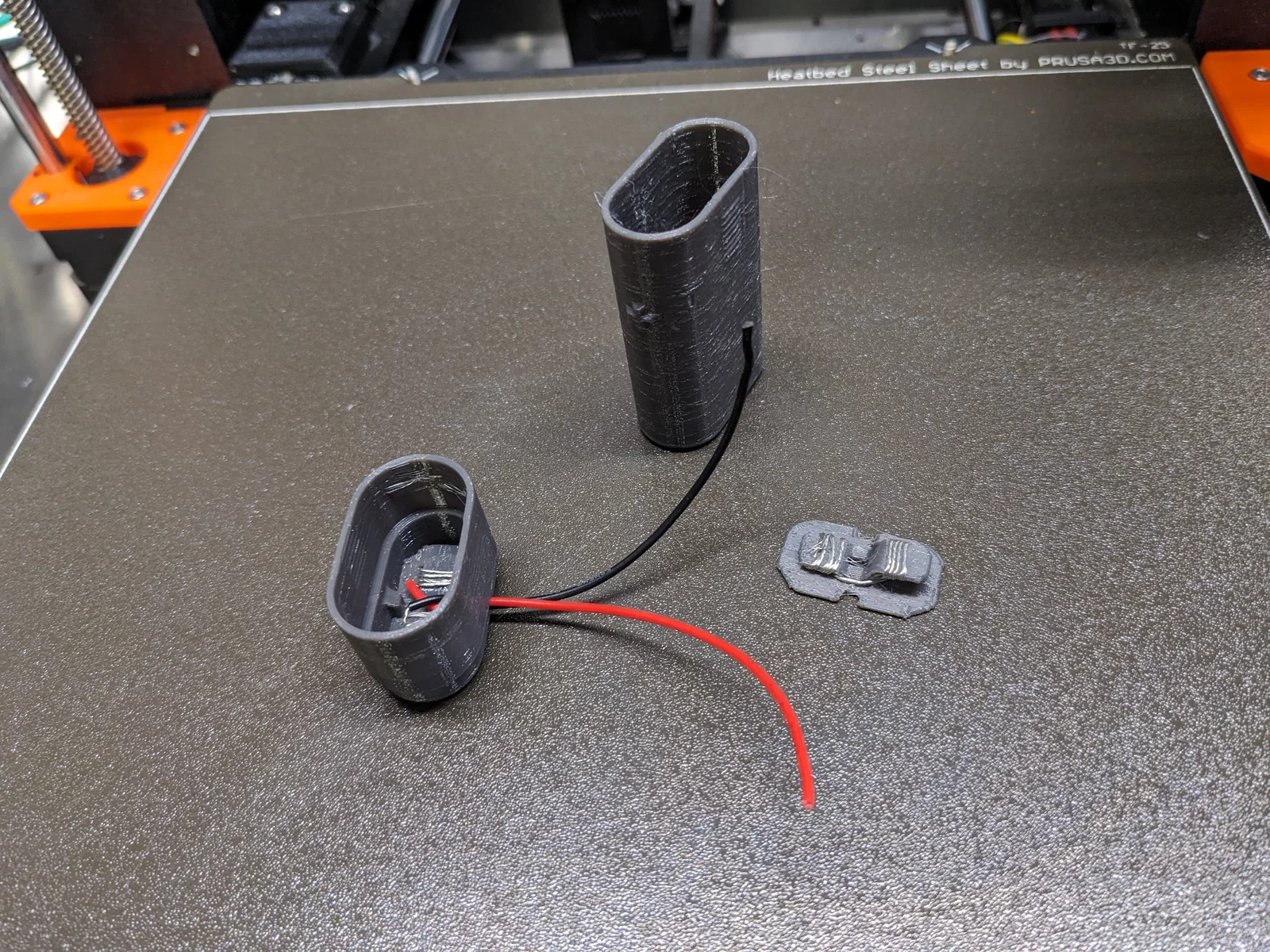

• Luồn cả hai dây qua lỗ bên hông nắp CaseTop, vừa kéo dây vừa đặt miếng tiếp điểm vào trong CaseTop.

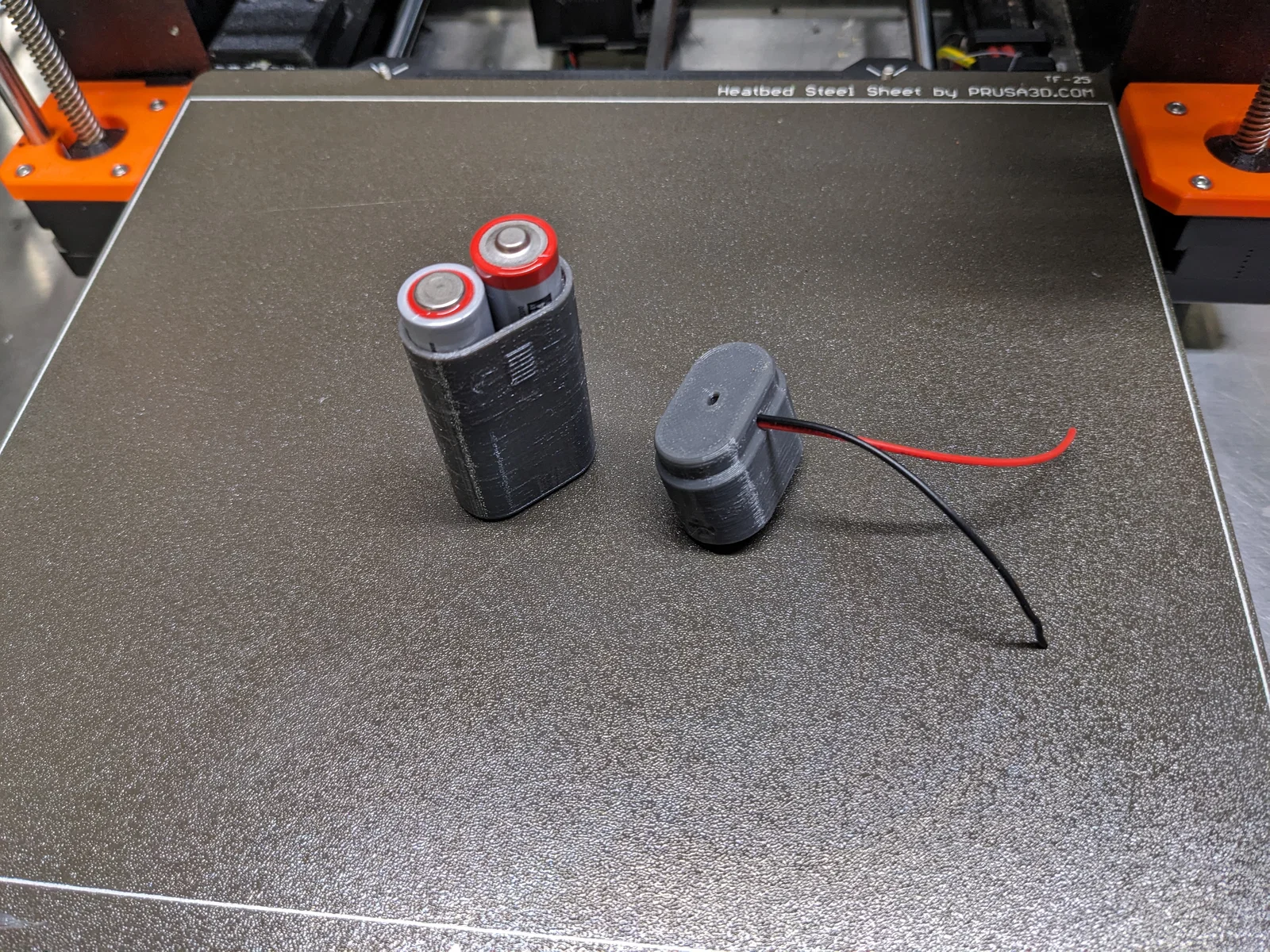

Sau khi lắp xong CaseTop và tiếp điểm, đặt một viên pin (cực + hướng lên) vào phía có ký hiệu + của Case, viên còn lại đặt ngược cực + xuống dưới. Đặt CaseTop lên trên pin (đảm bảo cả hai ký hiệu + nằm cùng bên) và ấn mạnh CaseTop xuống cho đến khi các lẫy khóa ở bên hông khớp vào nhau; bạn sẽ cảm thấy độ đàn hồi nhẹ khi ấn.

Hướng dẫn in

Nên in bằng PETG sử dụng file 3mf đính kèm, hoặc tuân theo các thông số:

• Chiều cao lớp in 0.2mm
• 3 lớp vỏ (perimeters)
• Không cần infill

In các miếng tiếp điểm ở tư thế nằm nghiêng (on their side) và cần có support.

Lưu ý: Mình in mô hình này bằng PETG vì nó có độ đàn hồi tốt hơn PLA. Có thể in được bằng PLA nhưng mình chưa thử.

CAD

File OnShape 3D CAD của mô hình này có tại đây:

https://cad.onshape.com/documents/fcb104a56d2f9994531d978b/w/4c2bc5675ce1873c8d50061d/e/0bfcfcf6c7c398b78a99cfca?renderMode=0&uiState=66ff1ef851772e3810e77a31
