Dụng cụ canh thẳng phuộc (Fork alignment rescue tool)

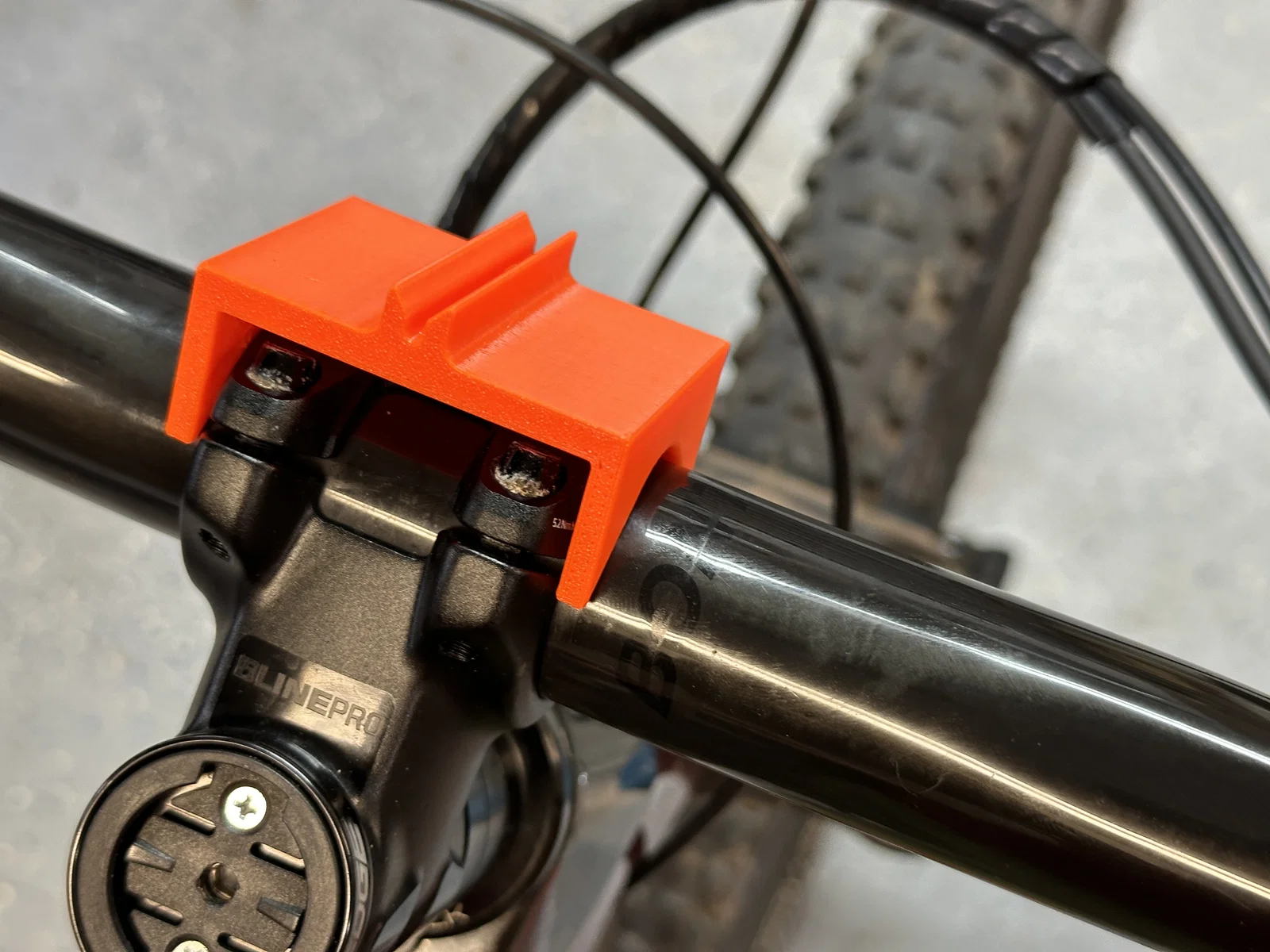

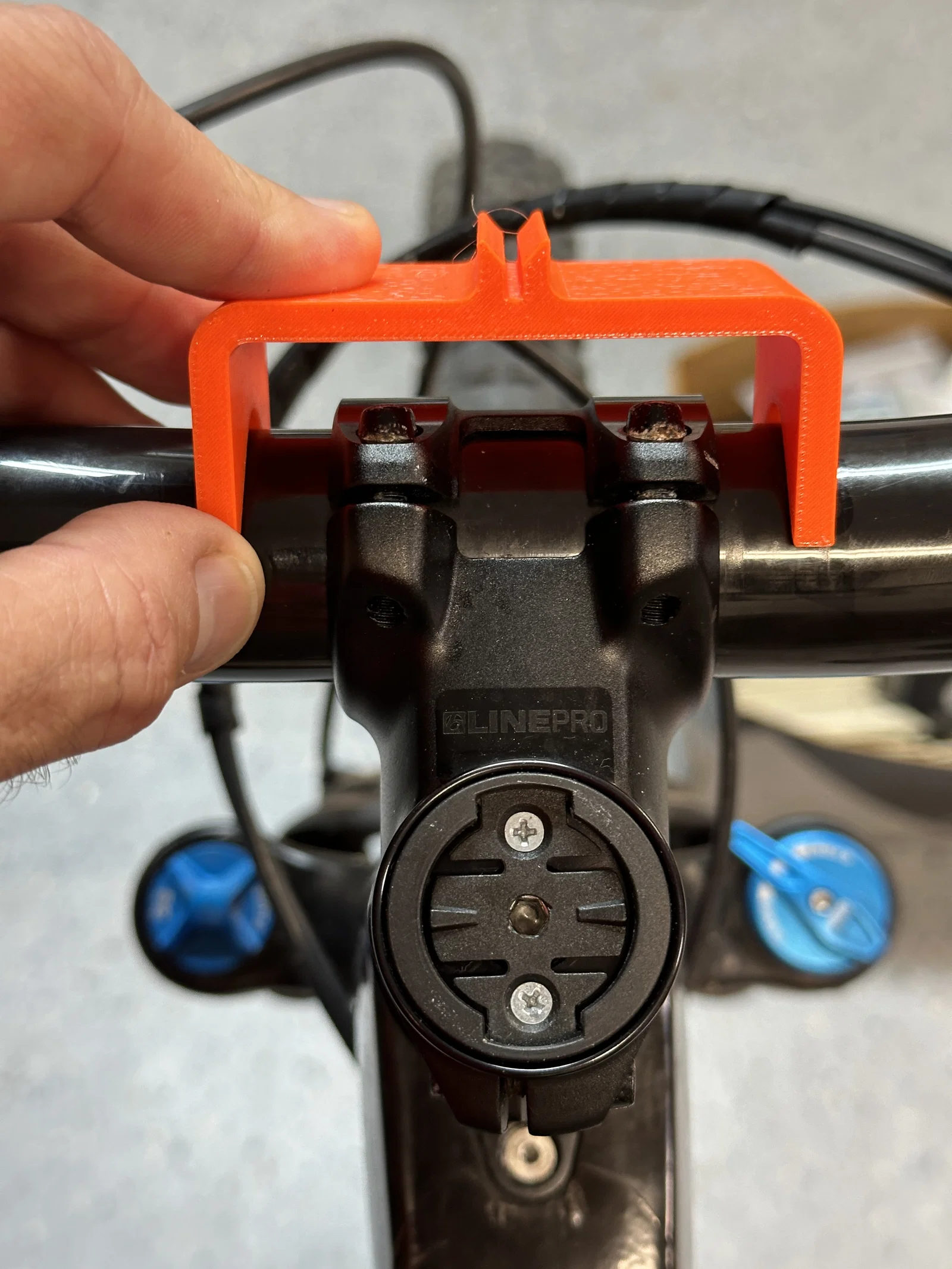

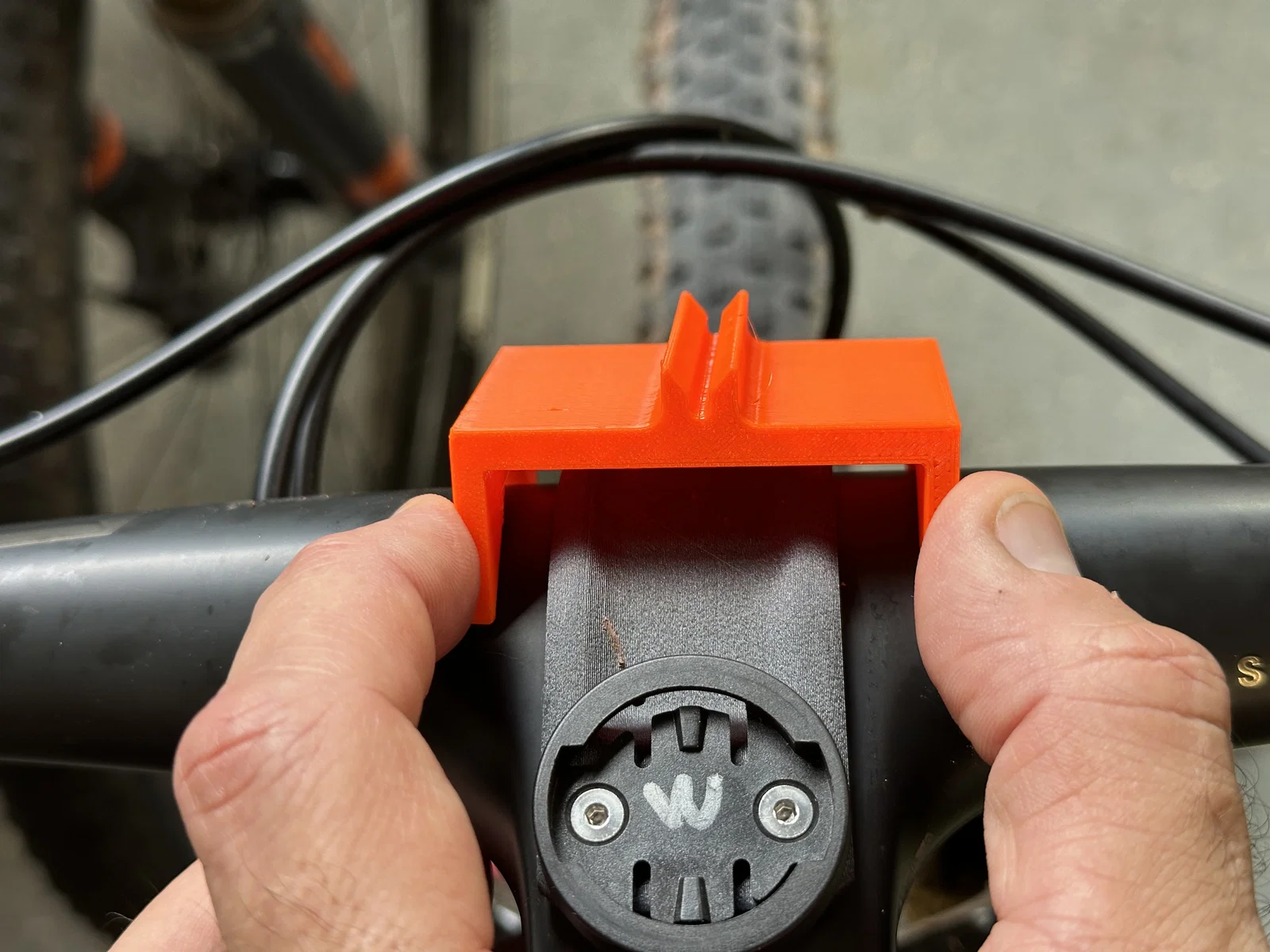

Canh nhanh stem và handlebars thẳng với bánh trước theo kiểu “khá chính xác”. Đặt món này lên tay lái, canh cho nó nằm gần giữa, rồi dùng rãnh trên cùng như một “đường ngắm” để canh đúng tâm với bánh trước.

Mình thấy bản gốc trong video Berm Peak Express nói về 3D printing đồ nghề xe đạp, thấy hay quá nên muốn thử. Nhưng ở phần link trong mô tả lại ghi: “Handlebar Alignment Gauge - Sadly, the link to this creation no longer works.” Thấy cũng không có gì phức tạp, nên mình tự vẽ lại và in ra. Sau bản in thử (trong hình) thì mình chỉnh thêm vài chỗ để dùng ổn hơn.

Đoạn liên quan trong video ở đây:

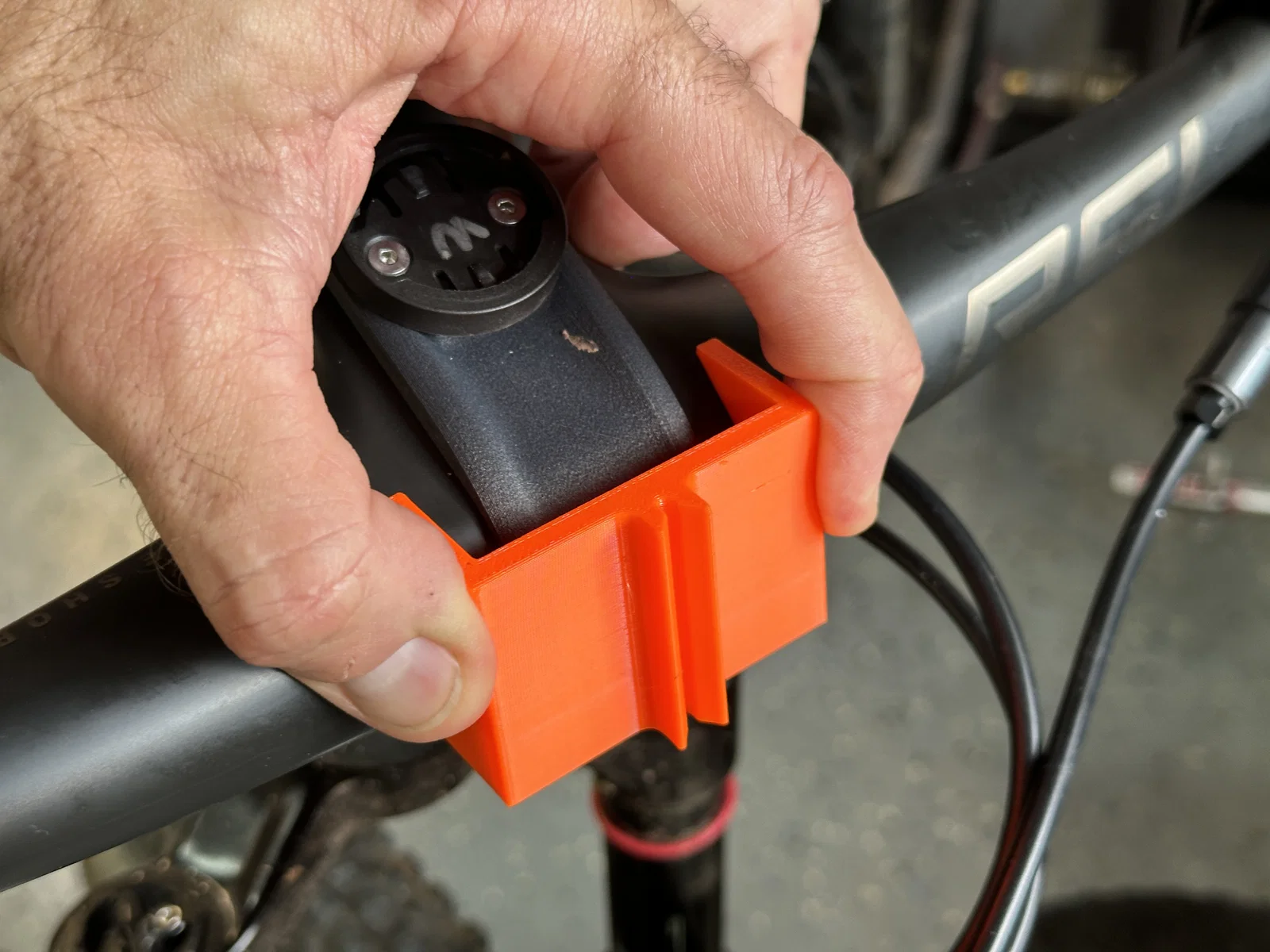

Một điểm hay của thiết kế này là dùng rất ổn với combo bar/stem liền khối, nhưng lại không hợp lắm nếu bạn gắn đồ trên stem như máy tính xe đạp hay đèn. Dù vậy, nó đơn giản tới mức cũng khó mà bực được.

Trước khi bạn nghĩ “gắn cái laser pointer rẻ tiền lên là xong!” — mấy cái đó hiếm khi có tia laser trùng với trục tâm của thân đèn, nên dùng kiểu này sẽ vô dụng. Còn red dot projector cho súng thì thường không mắc hơn bao nhiêu và có chỉnh để dời điểm ngắm. Chỉ cần lăn nó nằm nghiêng khi chiếu lên tường và chỉnh tới khi điểm trên tường không chạy lên xuống là được.

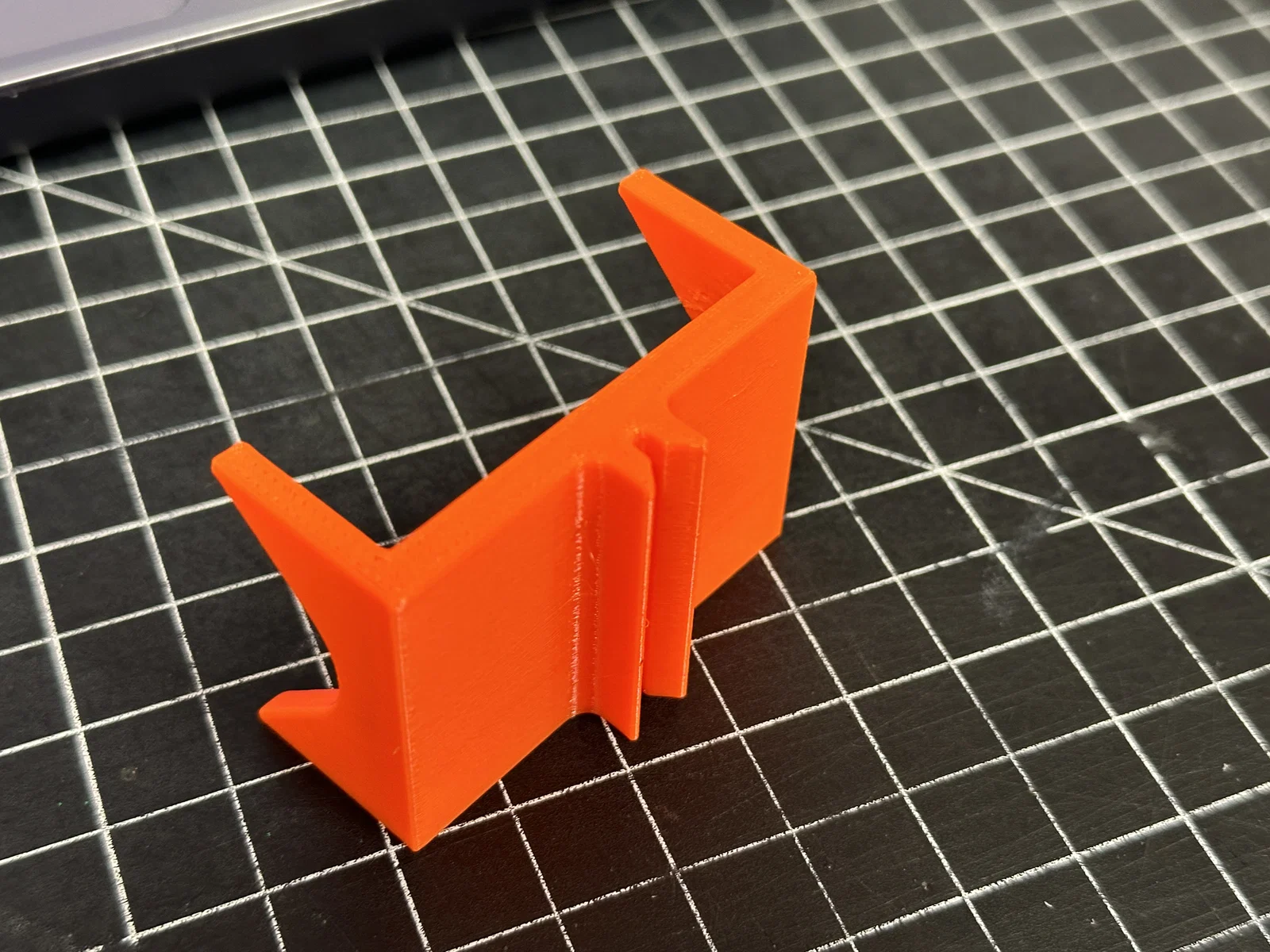

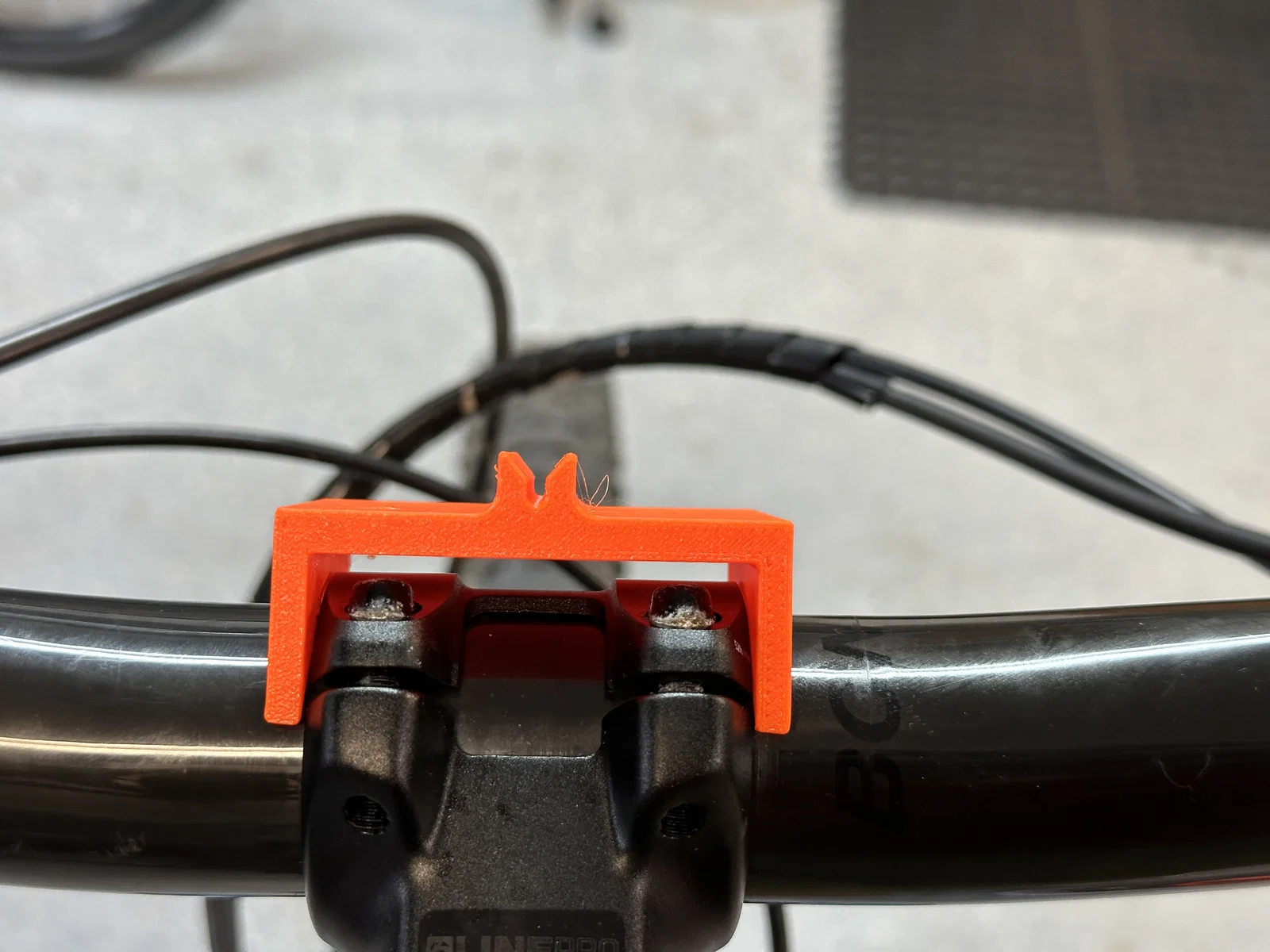

Bản prototype ban đầu của mình (trong hình) chỉ vừa đủ né cái stem trên xe trail, nên mình làm rộng thêm chút. Mình cũng làm cho nó “thò” ra thêm để dễ canh hơn, và bo góc cong cho nhìn đẹp. Giờ mình thấy nó gần giống bản trong video hơn.

Credit

Đây không phải ý tưởng của mình, mình chỉ vẽ lại vì ghi chú nói bản gốc không còn available nữa. Mình thấy ý tưởng này hay nên muốn thử. Nếu ai biết tác giả bản gốc là ai, mình sẵn sàng ghi credit ở đây và gắn link nếu bản gốc còn.

Printing

In kiểu nào cũng được, vật liệu nào cũng được. Mình in setting 0.2mm SPEED trên MK4 với nozzle 0.4mm và thấy ổn. Infill tùy. Không cần supports.

Why the name?

Fork alignment rescue tool? Không có lý do gì đặc biệt, chỉ là thấy cụm từ đó nghe vui tai. Ban đầu tính đặt là fork alignment tool, nhưng cảm giác thiếu thêm một chữ nữa. Một chữ bắt đầu bằng “R”.

Sadness

Seth làm video về đồ nghề xe đạp in 3D mà mình không được lên hình. Mình từng làm một cái fork dust seal press năm 2017 và một top cap socket tool cho phuộc SR Suntour hồi 2019, thêm cả một cái fork thru-axle mount. Mình cũng nghĩ là còn một hai món khác cũng hữu dụng dữ lắm, nhưng thôi vậy. 😁 Tội nghiệp ghê, tui! 😭
