Giá treo máy mài góc (Angle grinder holder)

Tác giả SDproduct

Lượt tải: 228
Lượt thích: 39
Lượt coi: 1.724
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 8 file · 679,8 KB· 679,8 KB

File 8 679,8 KB

Angle_grinder_holder_back_1776601976.3mf3MF · 110,1 KB
Angle_grinder_holder_middle_1776601977.3mf3MF · 68,1 KB
Angle_grinder_holder_disc_1776601977.3mf3MF · 147,6 KB
Angle_grinder_holder_left_1776601978.3mf3MF · 73,4 KB
Angle_grinder_holder_jig_1776601979.3mf3MF · 57,8 KB
Angle_grinder_holder_right_1776601981.3mf3MF · 54,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #313763
Danh mục: DIY
Ngày đăng: 19/04/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: holder
toolholder
holders
toolstorage
toolorganizer
grinder
angle
toolsholder
anglegrinder
grinding

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

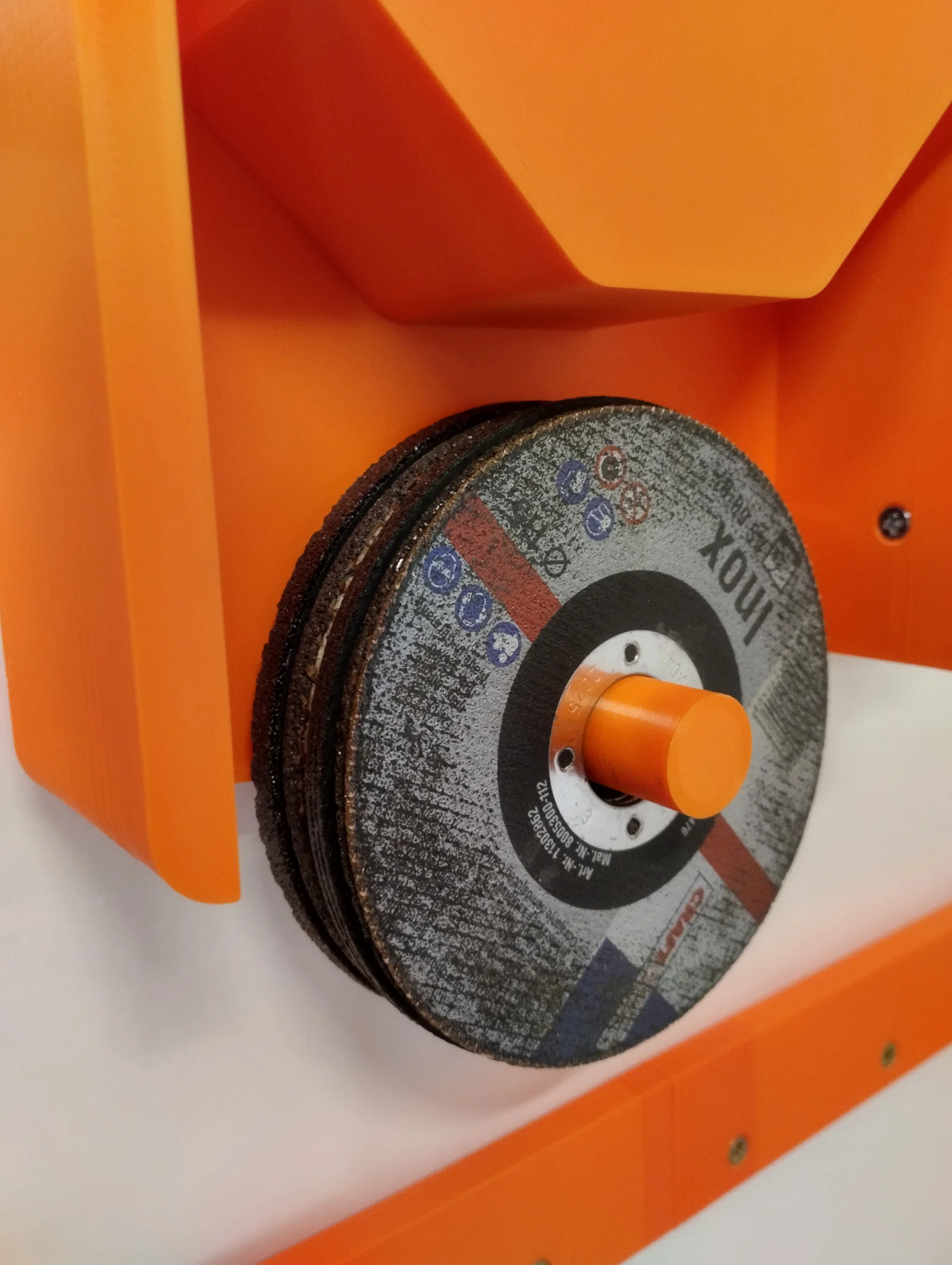

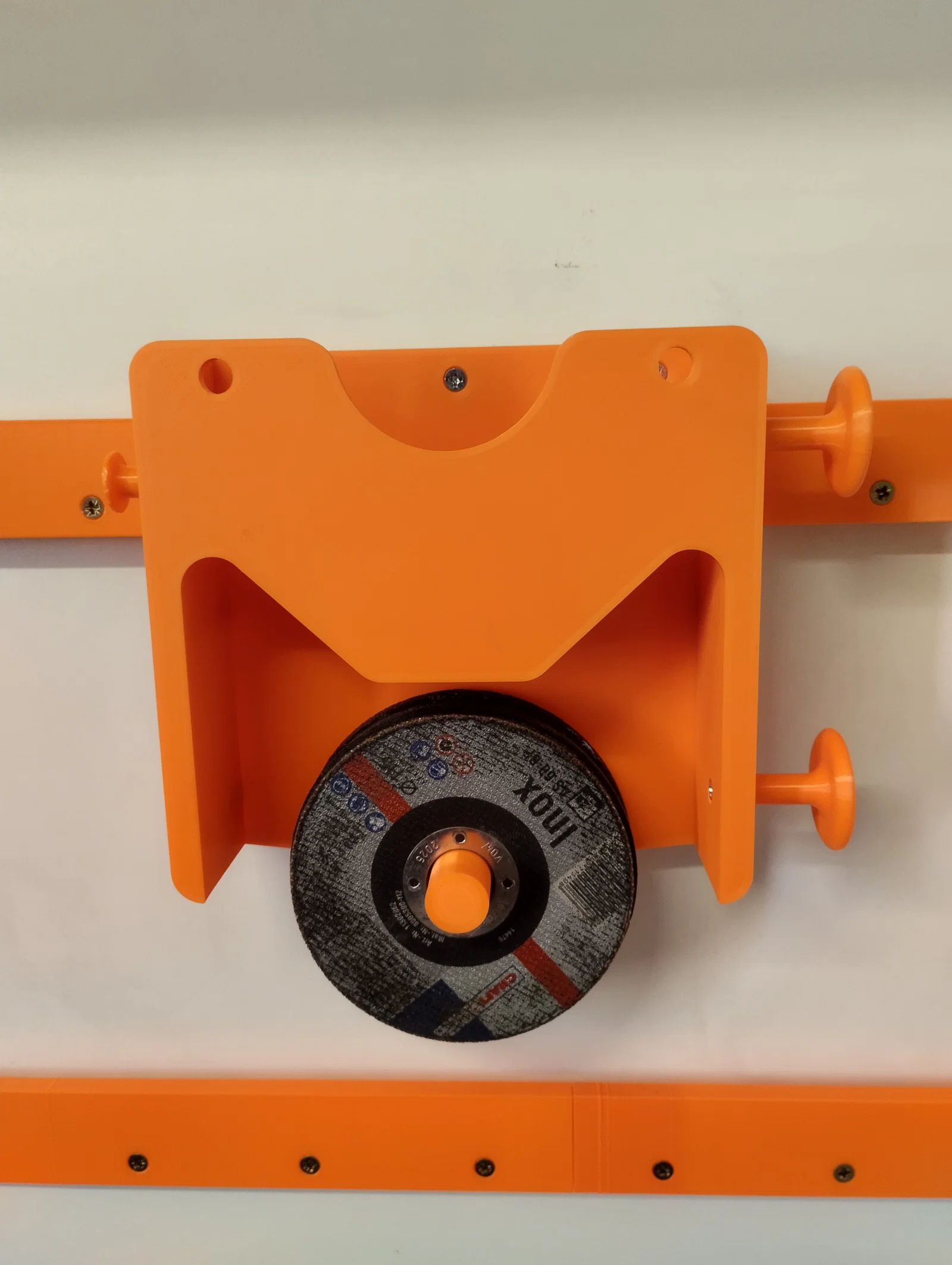

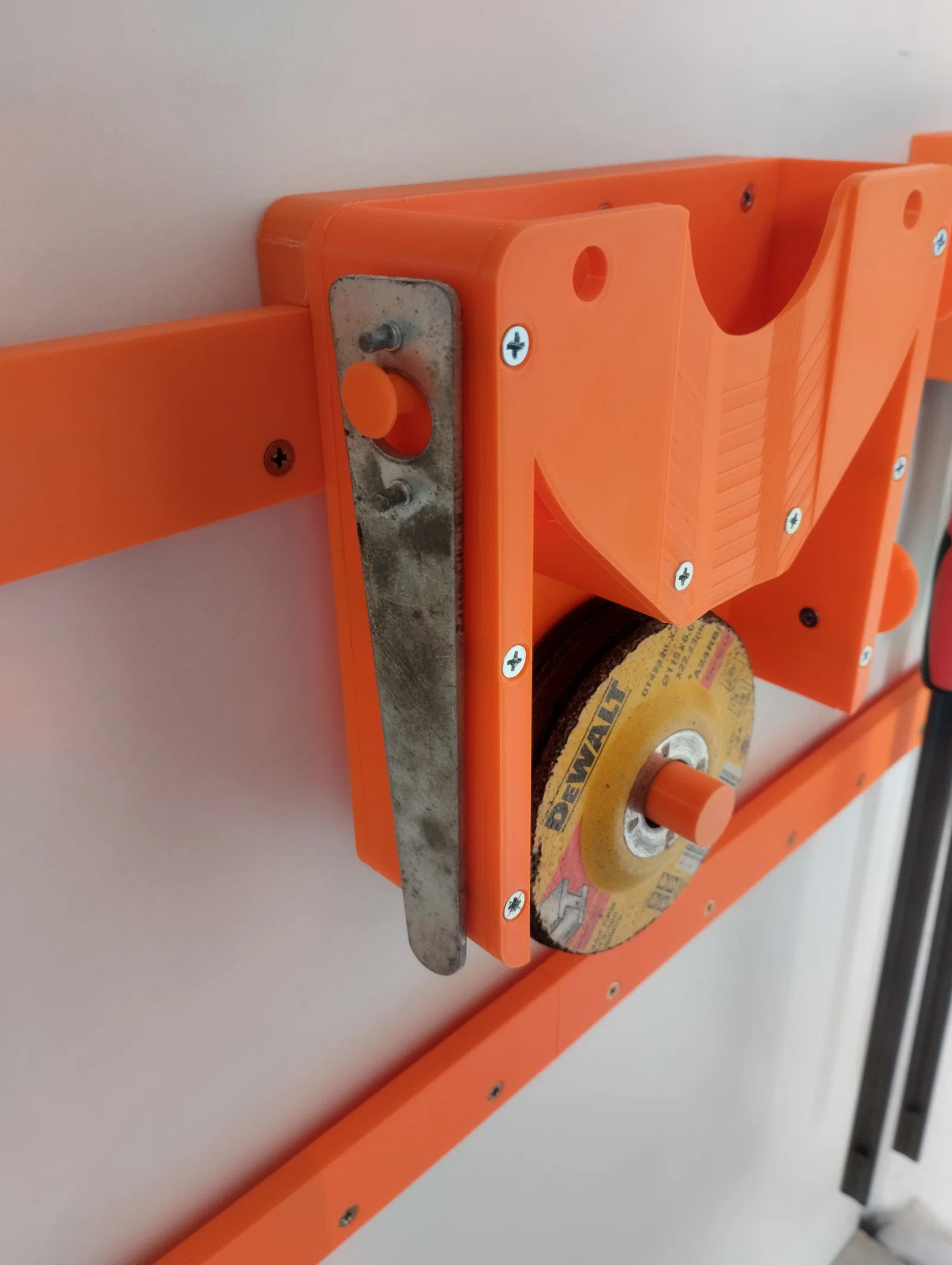

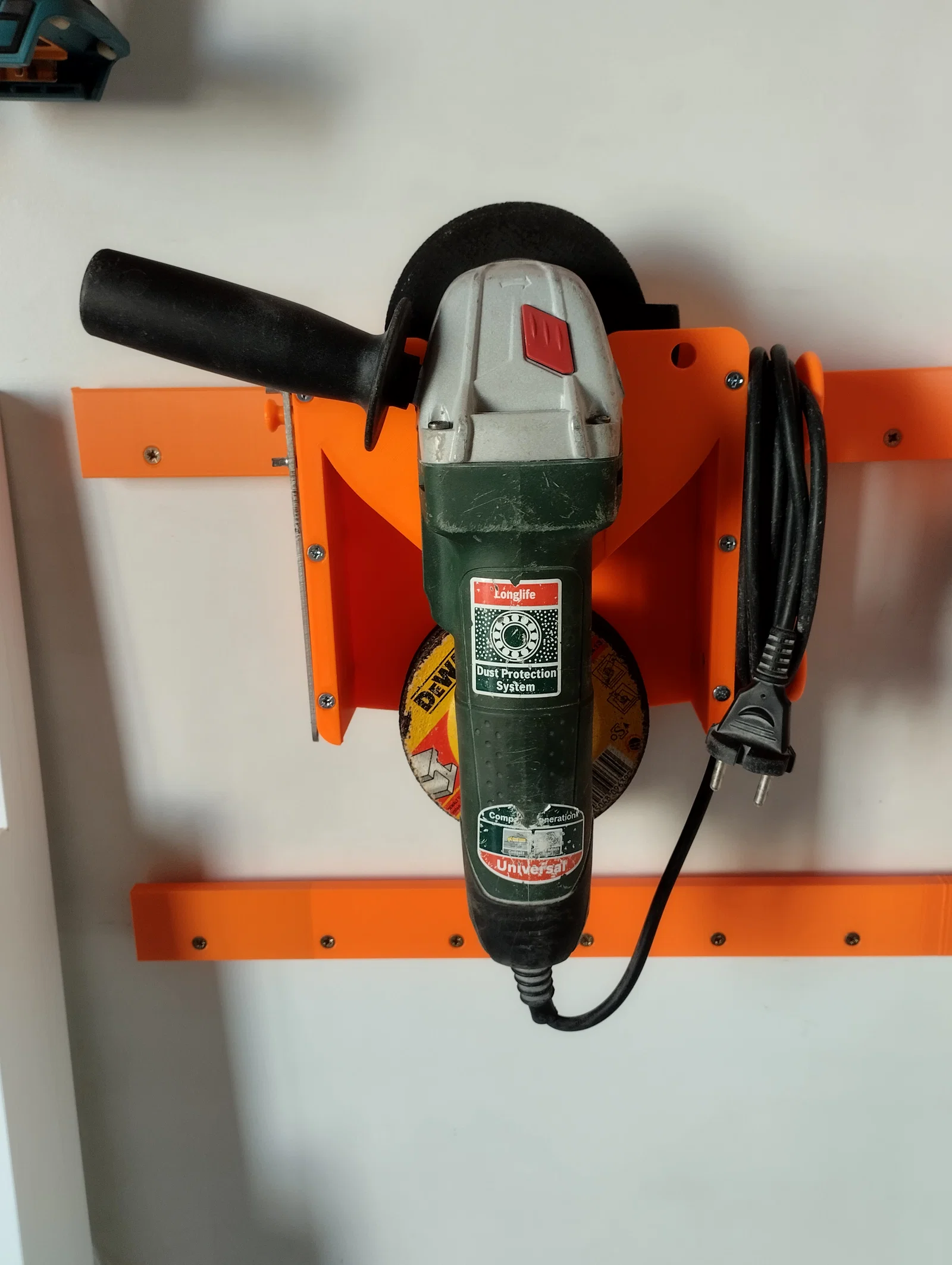

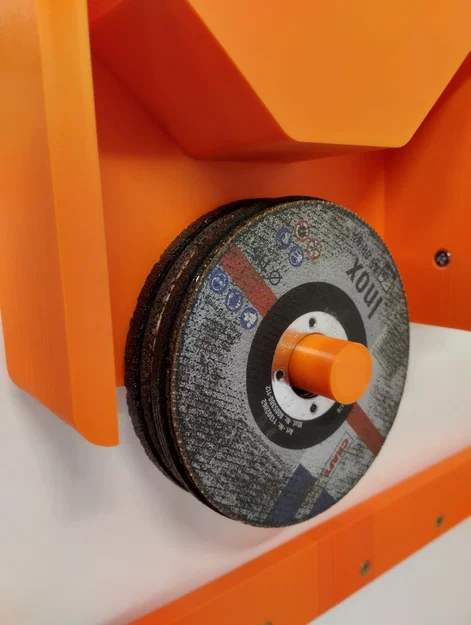

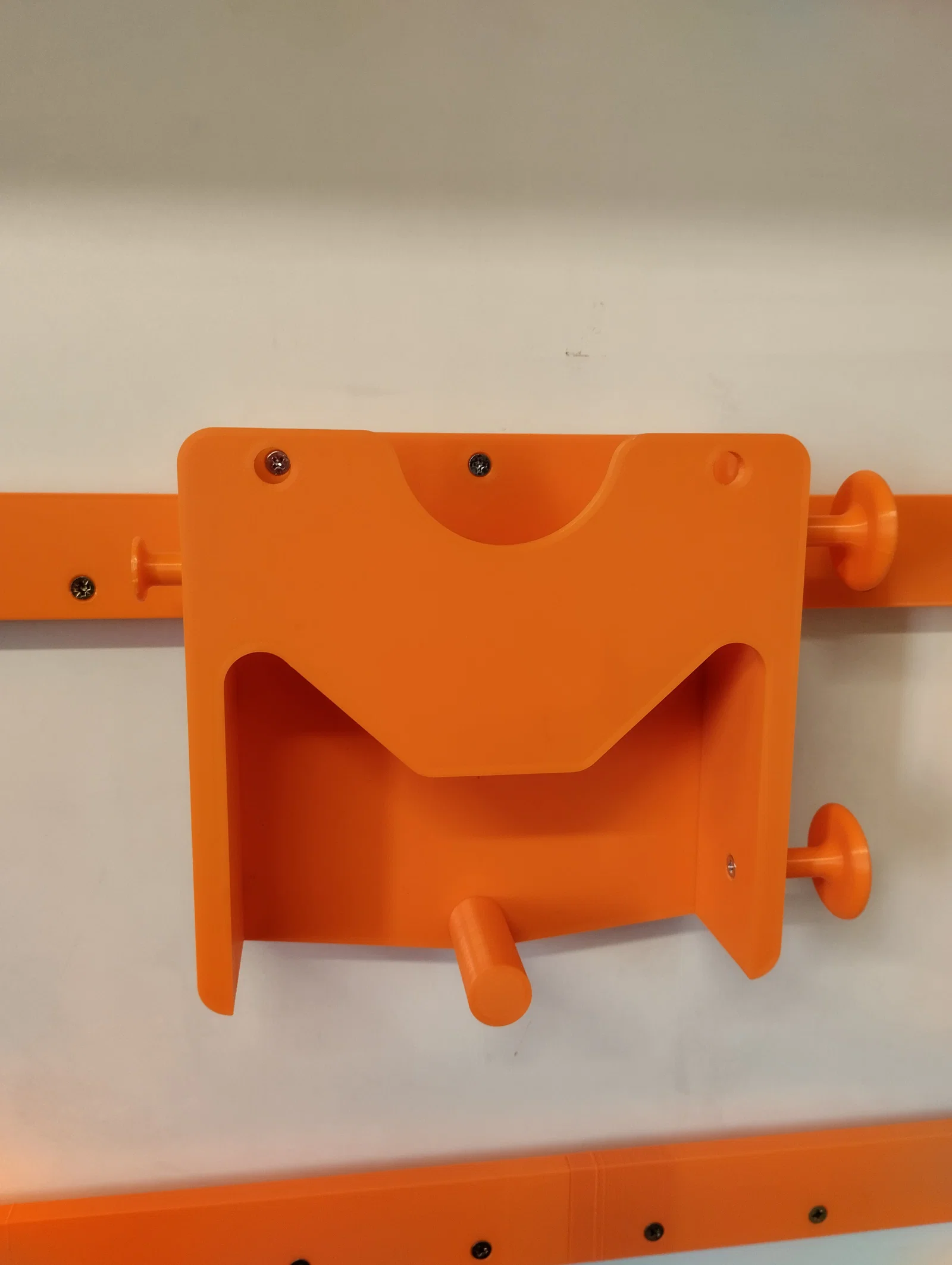

Mình đã thiết kế giá treo tường cho máy mài góc Ø 125 mm. Chúng ta sẽ dùng ốc M4x20 để lắp ráp. Phần giá đỡ đĩa mài và giá đỡ ở giữa sẽ được gắn vào mặt sau. Phần giữ dây cáp được gắn vào bên phải. Giá đỡ JIG được lắp với mặt bên trái. Sau đó, mình kết nối phần mặt sau với hai bên trái và phải. Cuối cùng, lắp nốt phần mặt trước. Giá treo tường được gắn vào giá đỡ máy mài bằng ốc M4x20 và đai ốc M4. Phần đối trọng của giá treo được bắt vít lên tường bằng ốc gỗ 4x30, bạn có thể xem tại đây: Giá treo bảng dụng cụ.
