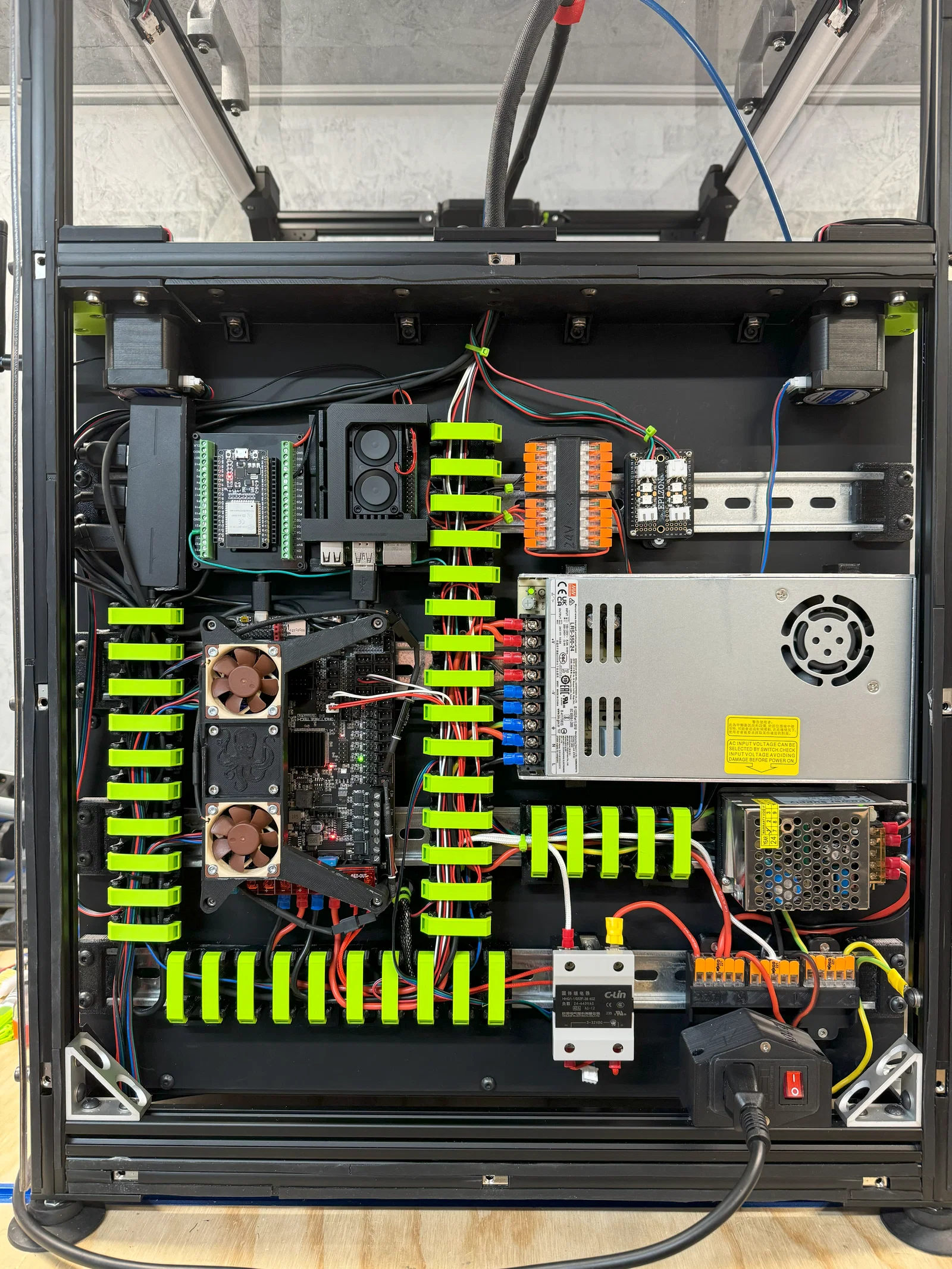

Octopus Pro DIN Rail Fan Mount (Giá đỡ quạt gắn DIN Rail)

Đây là bộ mount cho Octopus Pro gắn lên DIN Rail, trong đó phần clip được tích hợp thẳng vào đế.

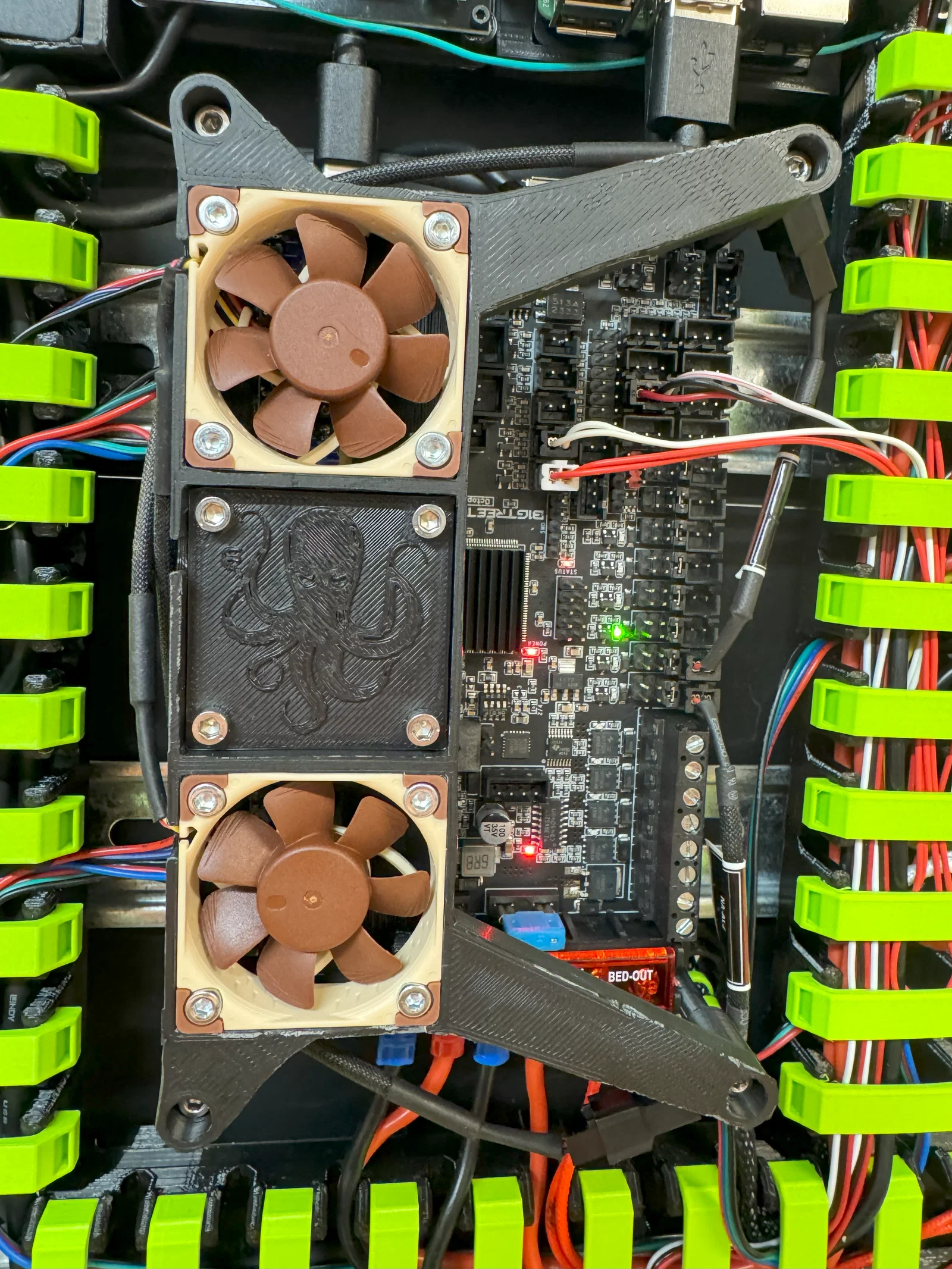

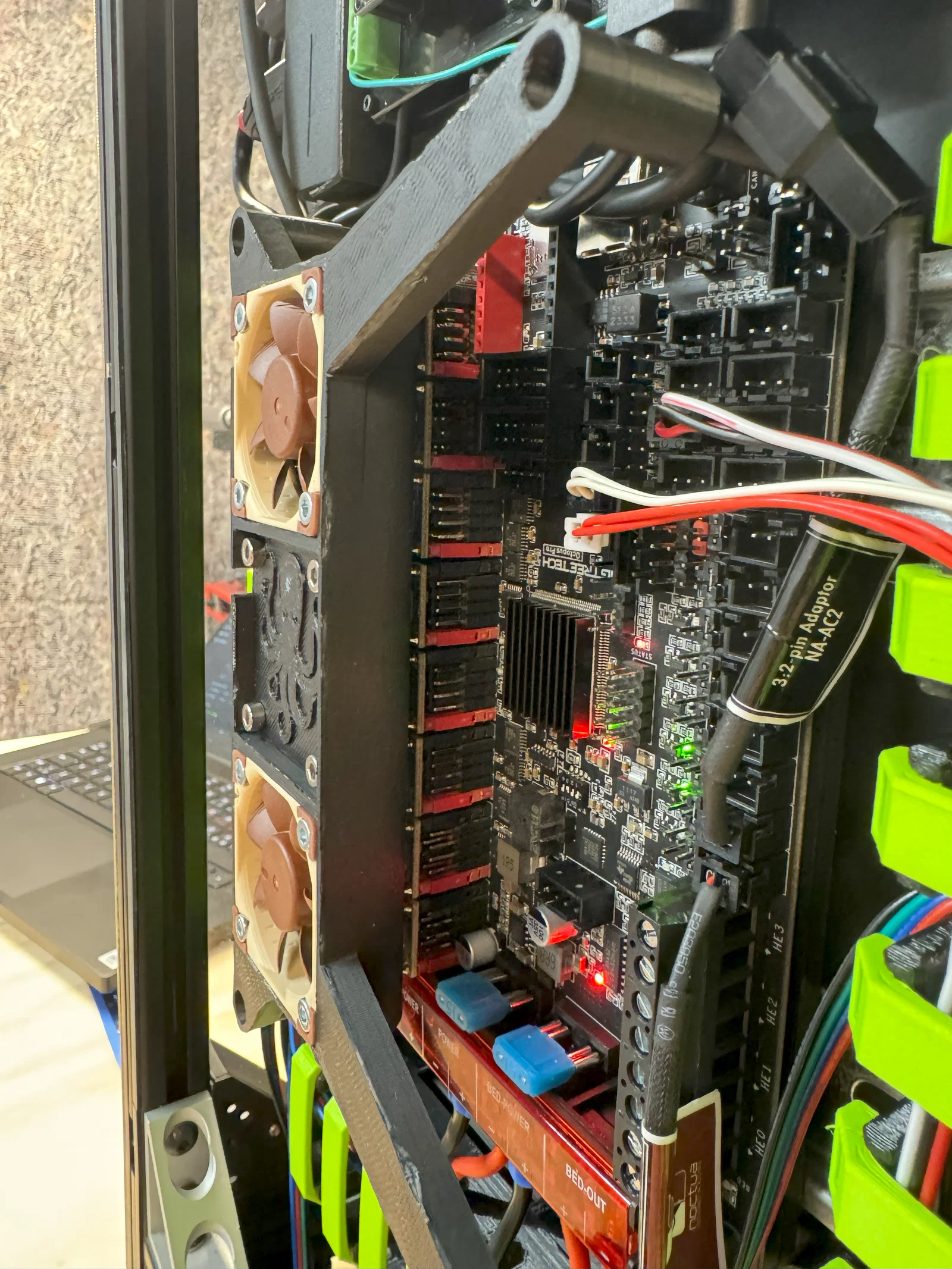

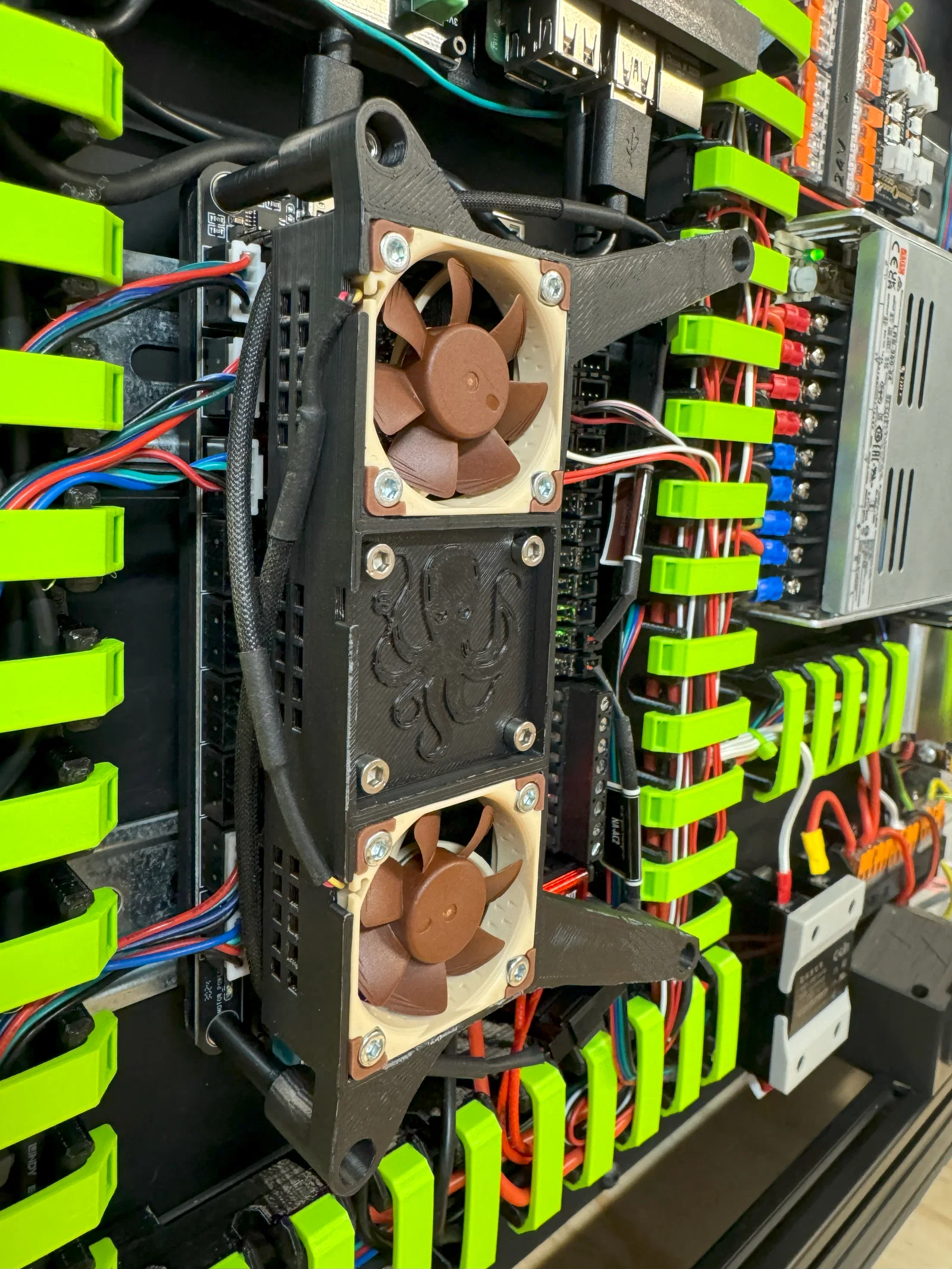

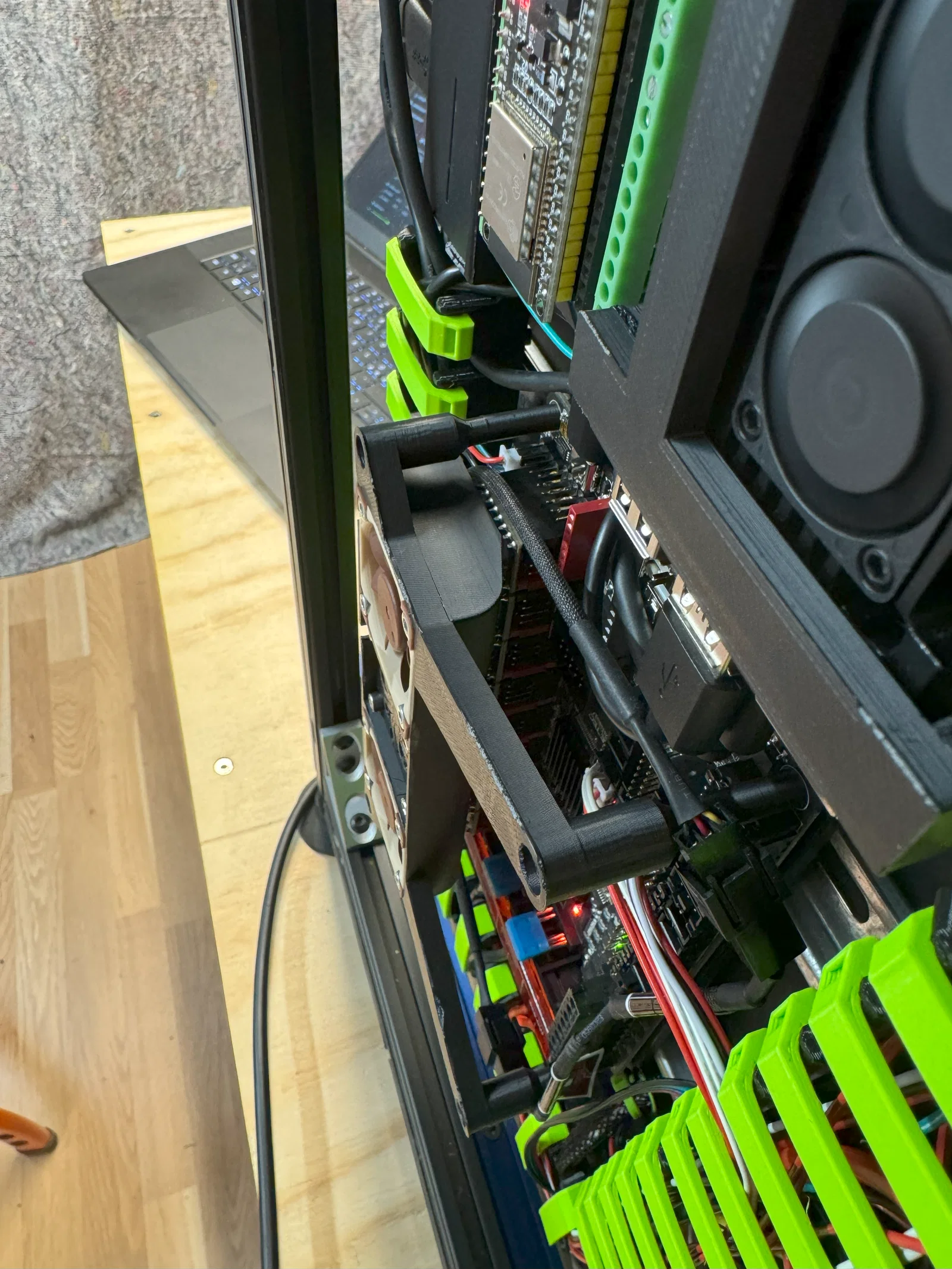

Mình cần một kiểu mount có khả năng làm mát tốt, nên mình làm mẫu này để bao quanh các driver và giữ khoảng hở với các tấm panel của vỏ máy ở mức thấp.

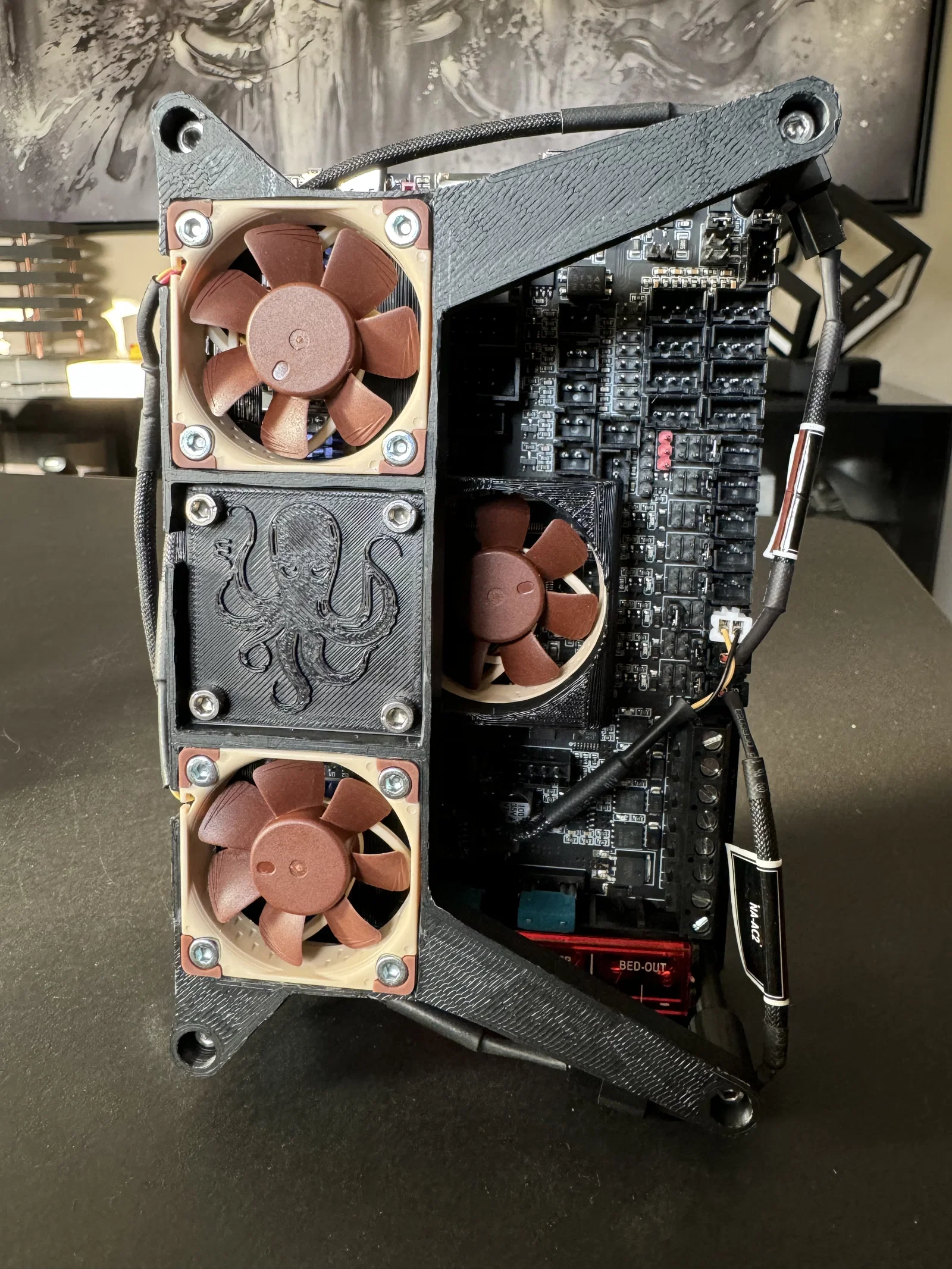

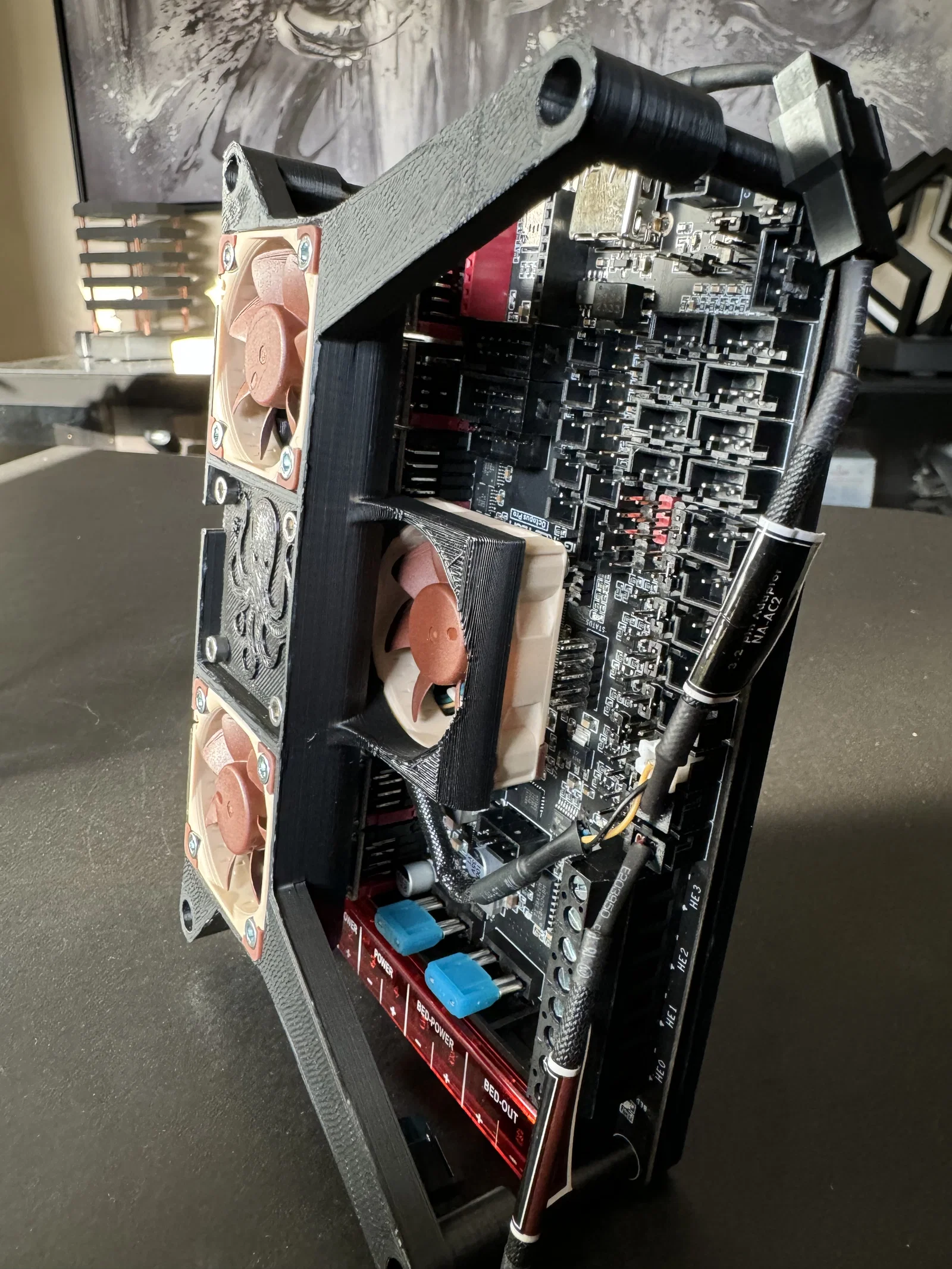

Có 2 phiên bản: một bản có Octopus Chip fan và một bản không có.

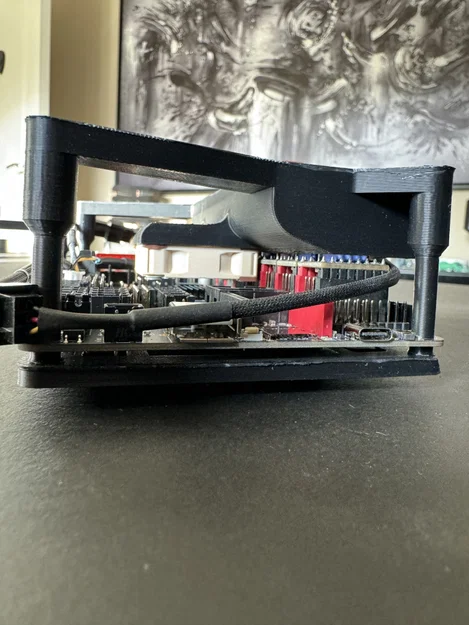

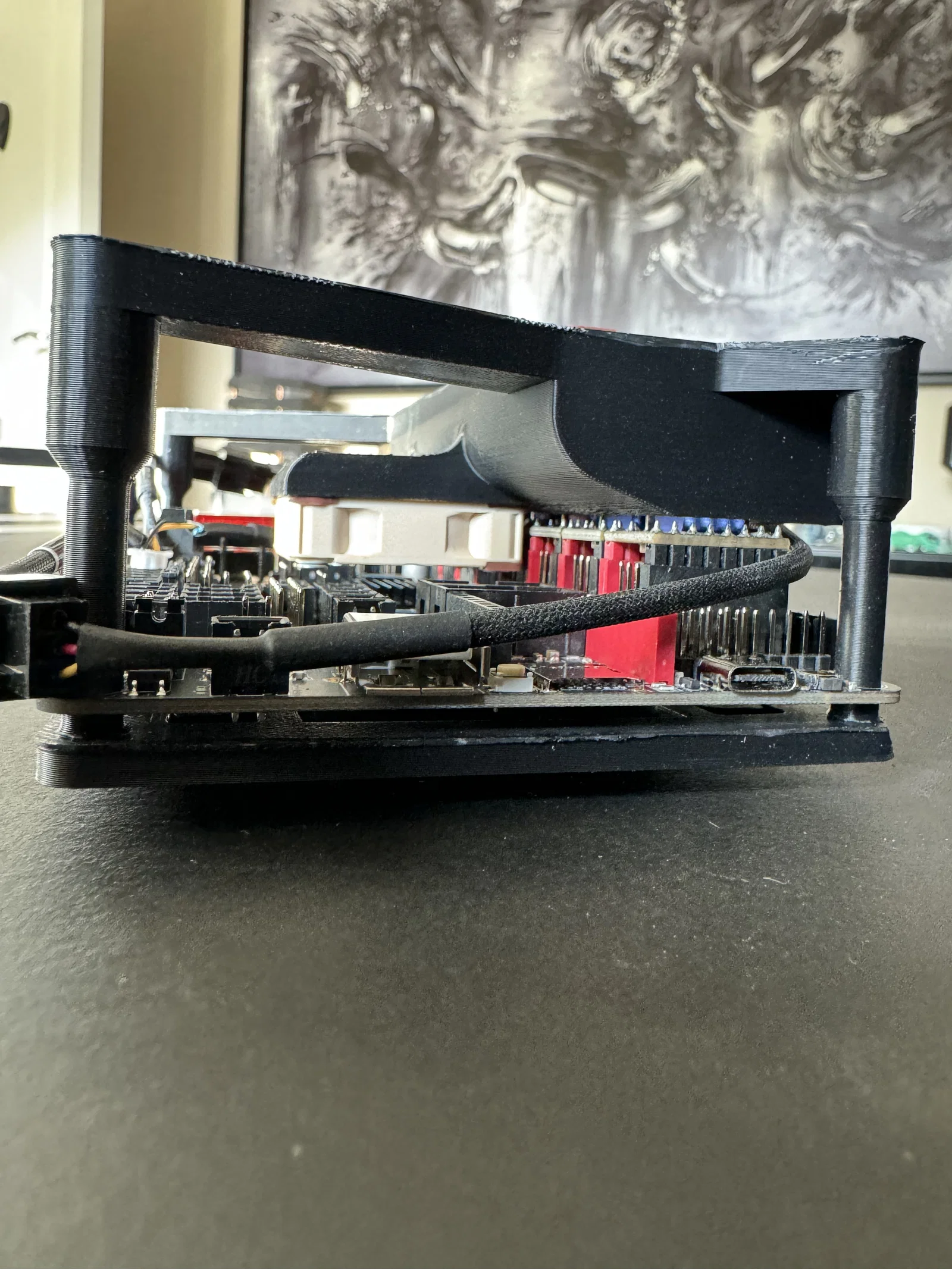

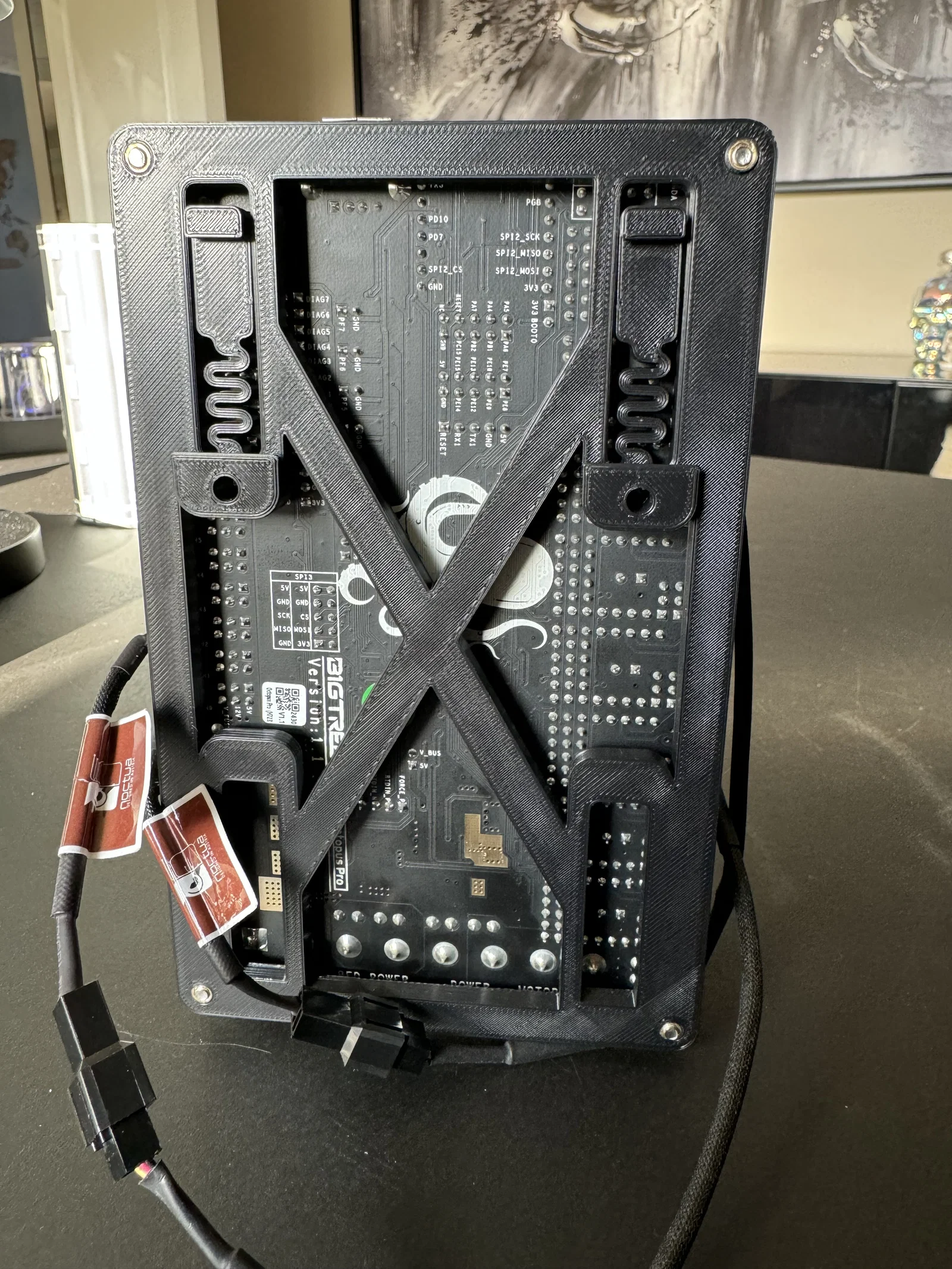

Clip DIN rail được tích hợp vào phần đế để toàn bộ cụm có profile thấp hơn nữa.

Hiện tại mình chỉ dùng 5 stepper drivers, nên có thêm một miếng cover cho quạt, bắt vít vào đúng vị trí như một cái quạt bình thường. Nếu dùng đầy đủ tất cả các slot driver thì chỉ cần bỏ cover đi.

Có kèm các standoff để phần base có thể in ở mặt phẳng. Khi bắt vít lắp các phần lại với nhau thì chỉ cần thêm các standoff vào.

Dùng heat insert M3 dài 4mm cho phần quạt và phải ép insert vào phần body. Dùng 4 con vít M3 x 45mm để lắp fan mount với base.

Khi in, hãy thêm “mouse ears” để đảm bảo body và base bám giường in tốt và ngồi đúng vị trí trong lúc in. In xong có thể gỡ ra dễ dàng bằng một cây bút lông (sharpie). Việc này cũng giúp hạn chế tình trạng chi tiết bị bong/nhấc khỏi bed trong lúc in.

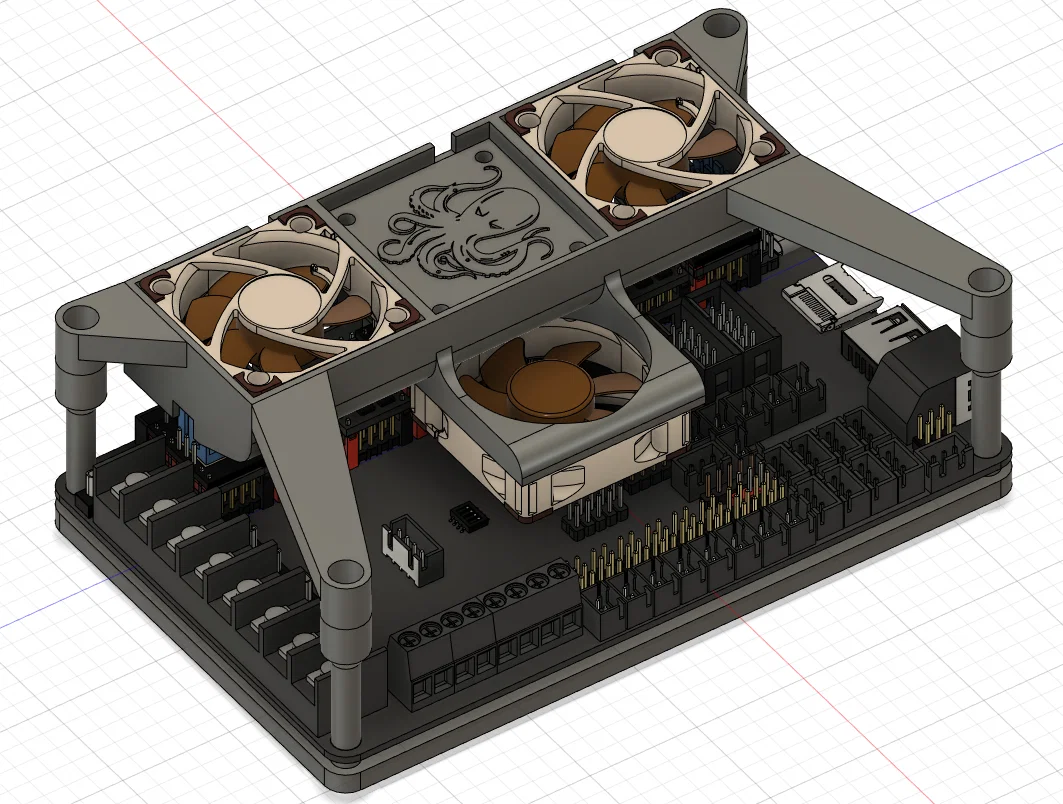

Có sẵn file STEP cho cả hai phiên bản. Lưu ý: trong file STEP, các driver trông có vẻ thấp hơn nhiều so với thân quạt, nhưng thực tế khi lắp vào thì khớp hoàn toàn. Đây chỉ là do file STEP của Octopus Board mình tìm được để dùng làm tham chiếu là như vậy.

Mình dùng model Octopus Pro này để làm mock:

Filament: 3DO ASA, nhưng PETG chắc cũng ổn tương đương.

Nozzle: 0.4

Infill: 15% cho tất cả các phần.

Support: Snug, cho phần body.

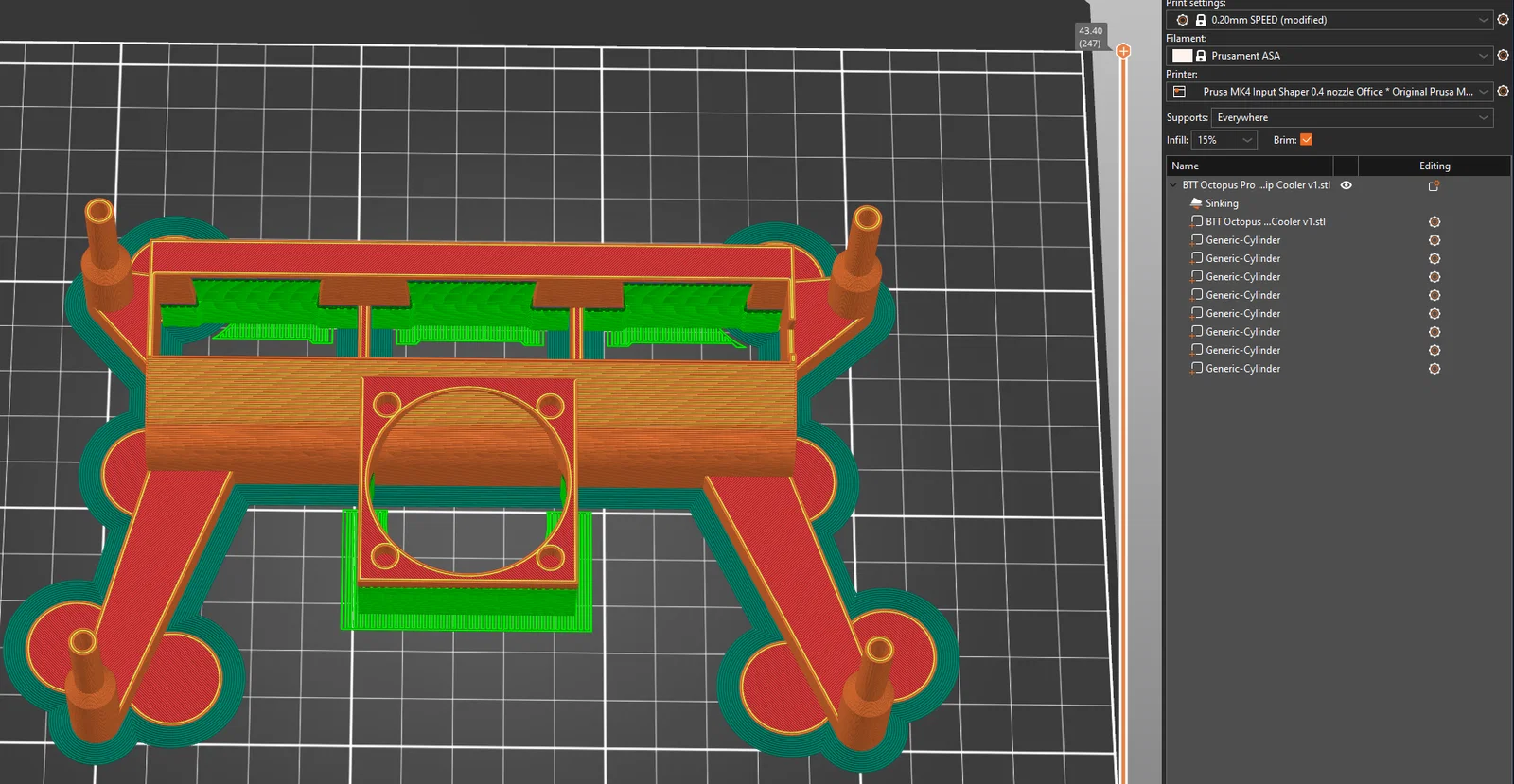

Mình có kèm file 3mf cho Prusa Slicer dành cho phần body.
