Gridfinity Magnet Jig - Pressure Fit (Dụng cụ ép nam châm vừa khít)
Dụng cụ (jig) hỗ trợ lắp nam châm pressure fit cho Gridfinity. Có 3 bản cho nam châm 6x3mm, 6x2mm, 6x1.6mm; có dập chữ Bins/Base và gờ tròn 0.2mm giúp canh lỗ dễ hơn. In PLA 0.2mm, 20% cubic infill.
Mô tả
Lấy cảm hứng từ mẫu Gridfinity Pressure Fit Magnet Jig tuyệt vời của Software2, mình đã thiết kế phiên bản riêng.

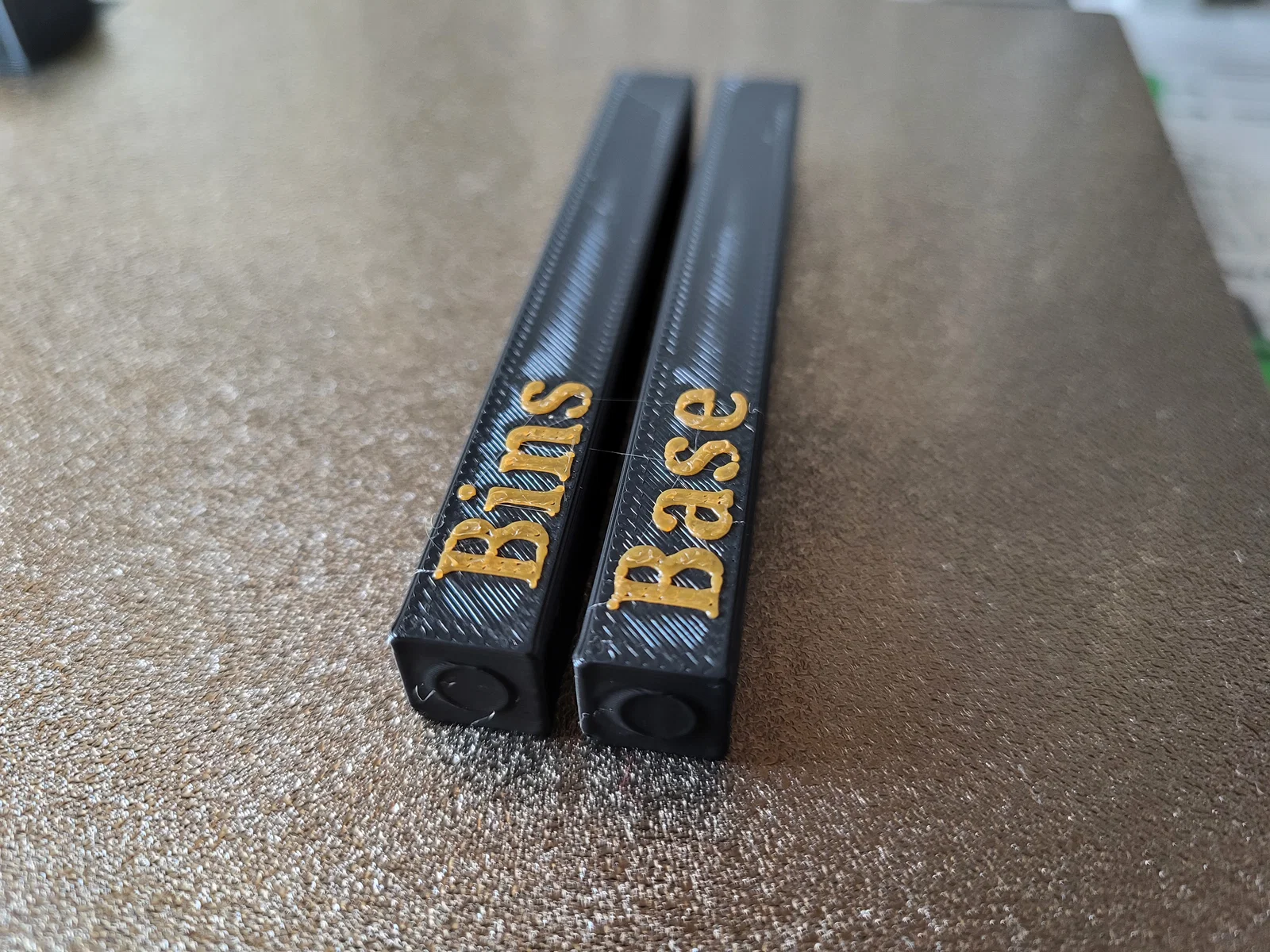

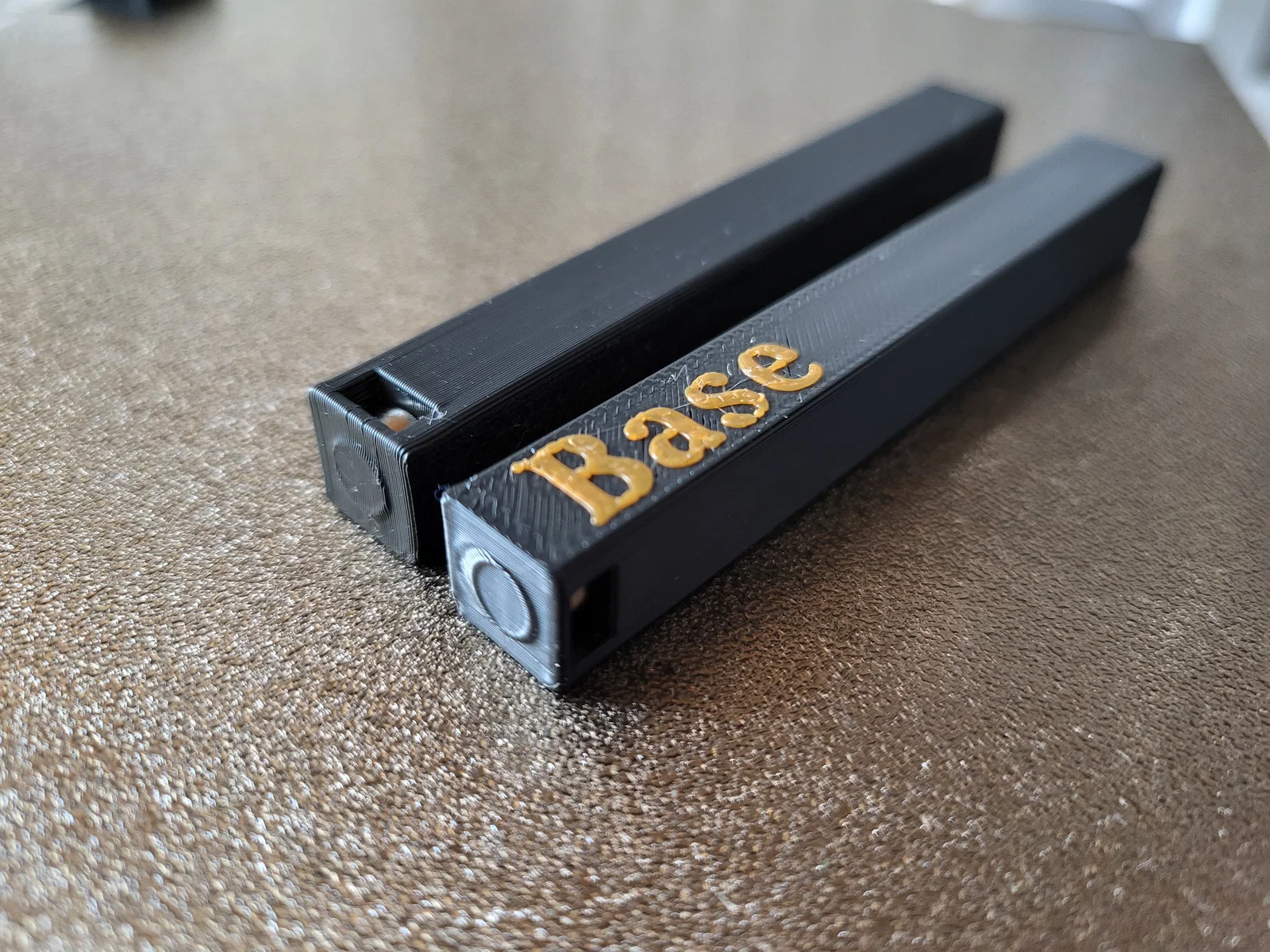

Mình dập nổi chữ Bins và Base lên trên để biết cần dùng cái nào cho đúng ;) Phần đầu để nhét nam châm vào không phẳng hoàn toàn: có một vòng tròn nhô lên khoảng 0.2mm để giúp đưa nam châm vào lỗ của base/bins dễ hơn.
Có 3 phiên bản cho kích thước nam châm 6x3mm, 6x2mm và 6x1.6mm. Đẩy nam châm vào hết cỡ. Bạn có thể kiểm tra đã vào hết chưa bằng cách đặt một viên nam châm khác ở mặt ngoài. Nếu nó canh thẳng hàng với vòng tròn thì ok.
Khuyến nghị in:
- PLA dùng ổn
- 0.2mm layer height
- 20% cubic infill
Mình thấy 2 walls là đủ.
*** Update 10/05/2024
đã sửa lỗi thiếu các vòng tròn nhô lên ở phiên bản bin 2mm và 1.6mm
