Giá đỡ hộp số hành tinh cho máy in Rook 2020

9/28/23 CẬP NHẬT: The Rook 2020 mk1 sẽ có một thiết lập Z có bánh răng sử dụng hệ thống dây đai thay vì hộp số. Tôi rất khuyên bạn nên sử dụng cái đó thay vì bản mod này trừ khi bạn muốn tỷ số truyền rất cao.

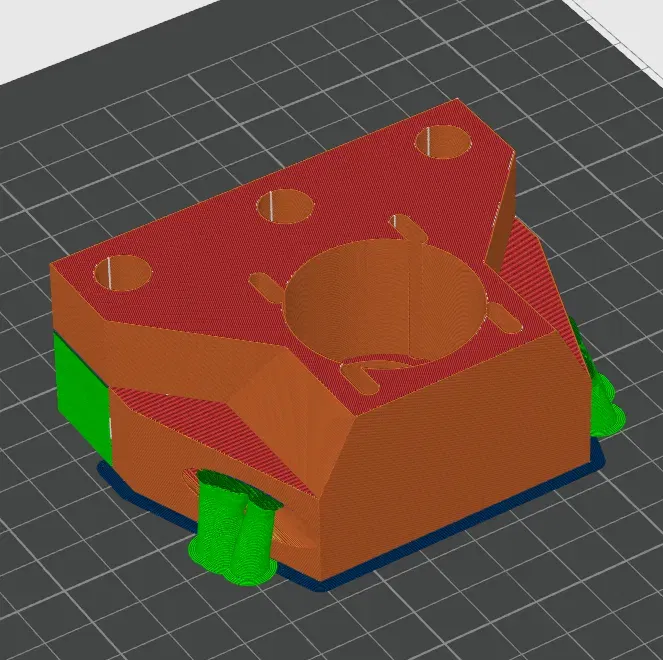

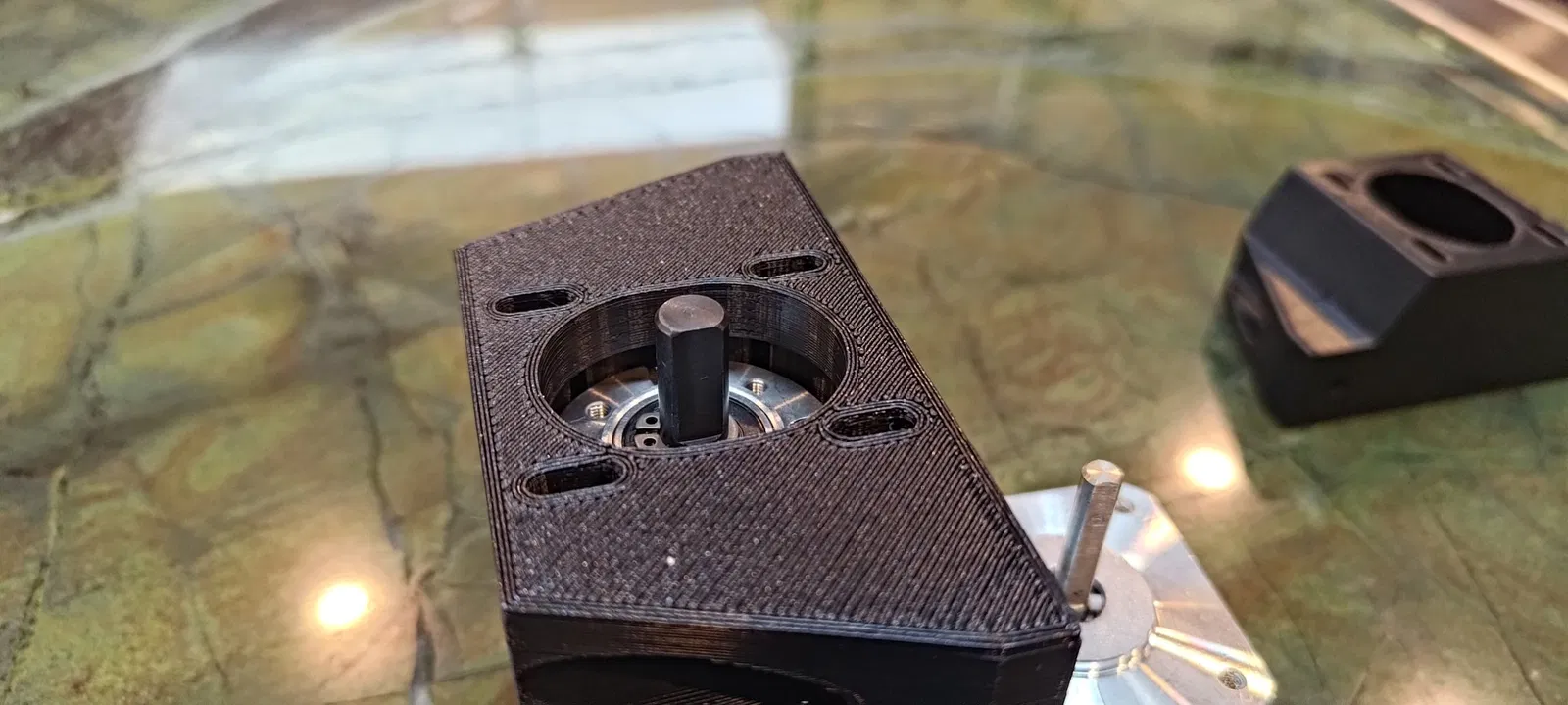

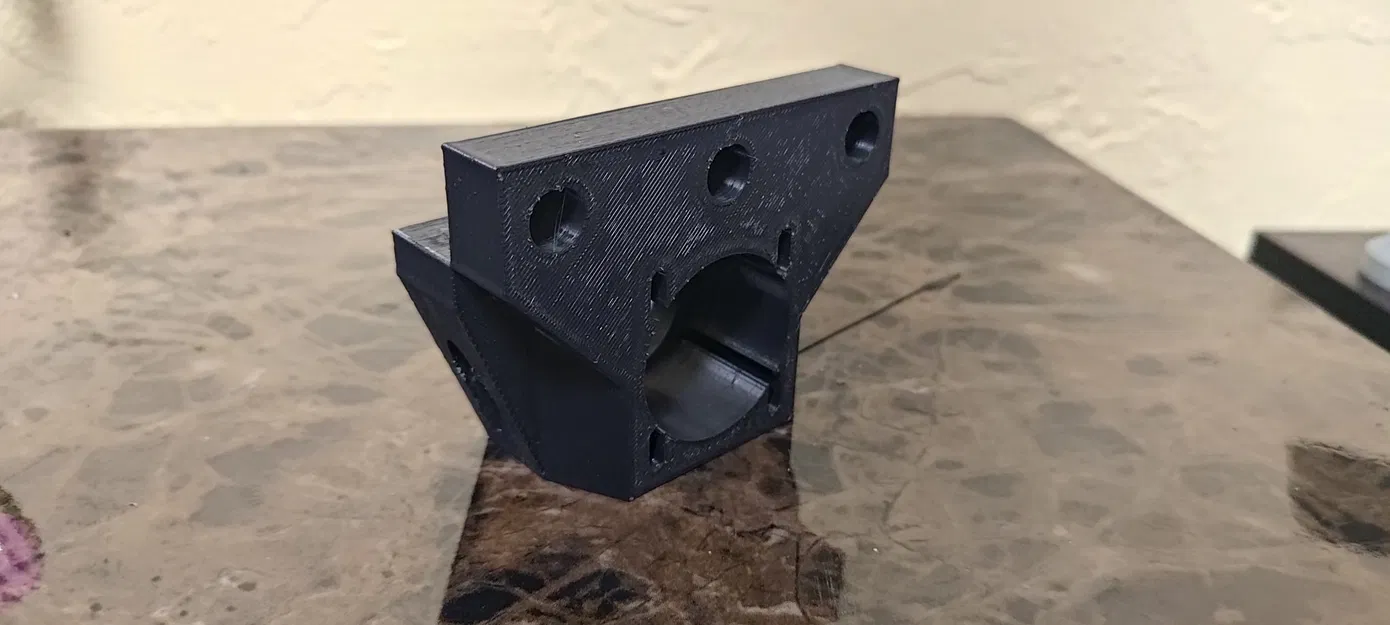

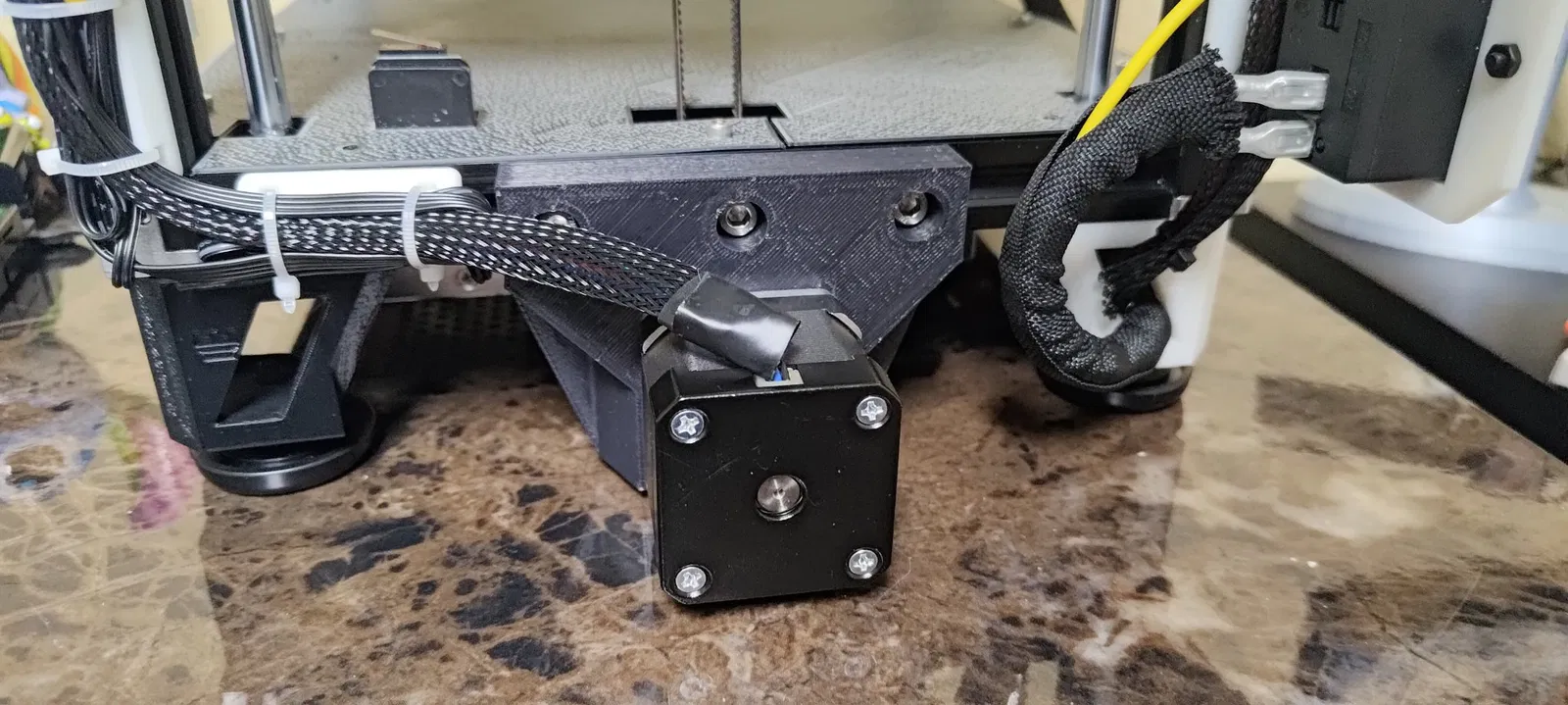

Tôi muốn một Z có bánh răng trên Rook để ngăn chặn Z có dây đai bị rơi khi tắt nguồn. Đã chỉnh sửa giá đỡ động cơ hiện có để tăng độ lệch cho hộp số hành tinh và thêm nhiều giá đỡ hơn để tăng độ cứng và ngăn nó bị võng. Sử dụng 4 M3x45mm cho giá đỡ động cơ và 5 M5x8mm để gắn vào khung. Tất cả công lao thuộc về Rolohaun cho thiết kế gốc.

Lưu ý: Chỉ được thử nghiệm với Stepperonline 17HS15-1684S-PG5. Nó có chiều cao hộp số là 27.3mm, chiều rộng 36mm, và tỷ số truyền 5.18. Cũng sử dụng trục 8mm nên cần một bánh răng idler 20t khác. Khoảng cắt bên trong cho hộp số là 28mm để có một khoảng không khí.

Hãy remix hoặc chỉnh sửa tệp để phù hợp với nhu cầu của bạn. Tôi đã làm nó trong tinkercad nên mô hình có thể không hoàn hảo.

17HS15-1684S-PG5 Full Datasheet Nema 17 Stepper Motor Bipolar L=38mm w/Gear Ratio 5:1 Planetary Gearbox - STEPPERONLINE (omc-stepperonline.com)
