Đèn Vòng (Ring Lamp) – Thay Panel & Diffuser Linh Hoạt

Mô tả

Tổng quan.

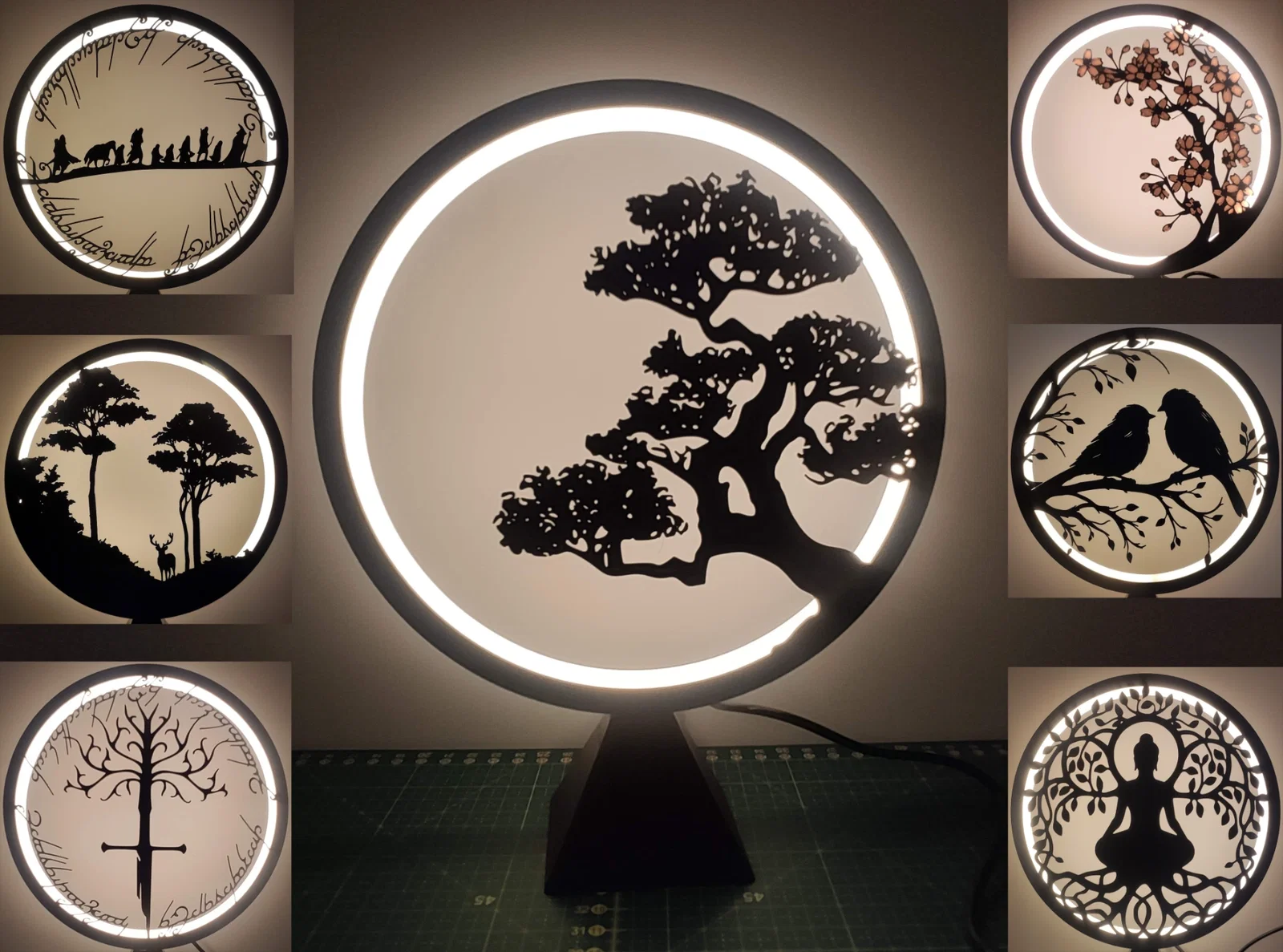

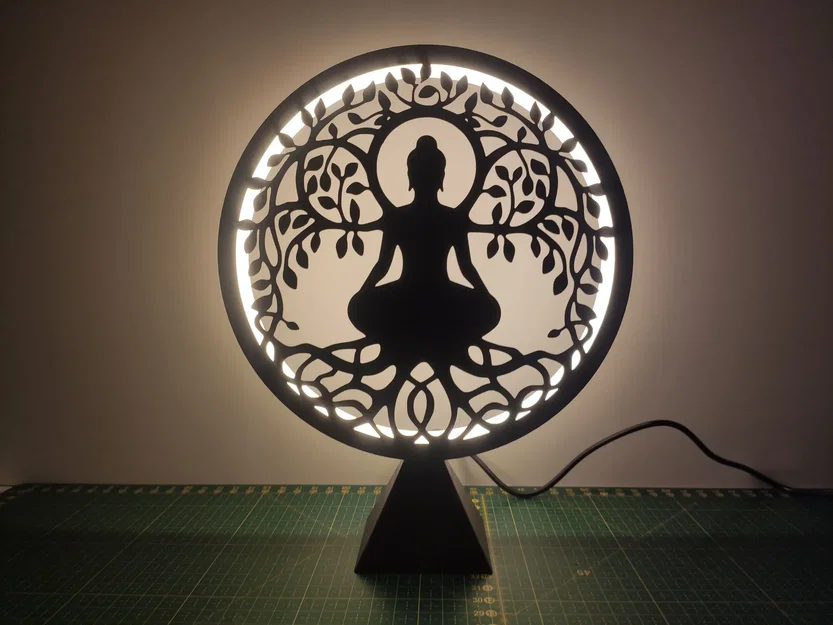

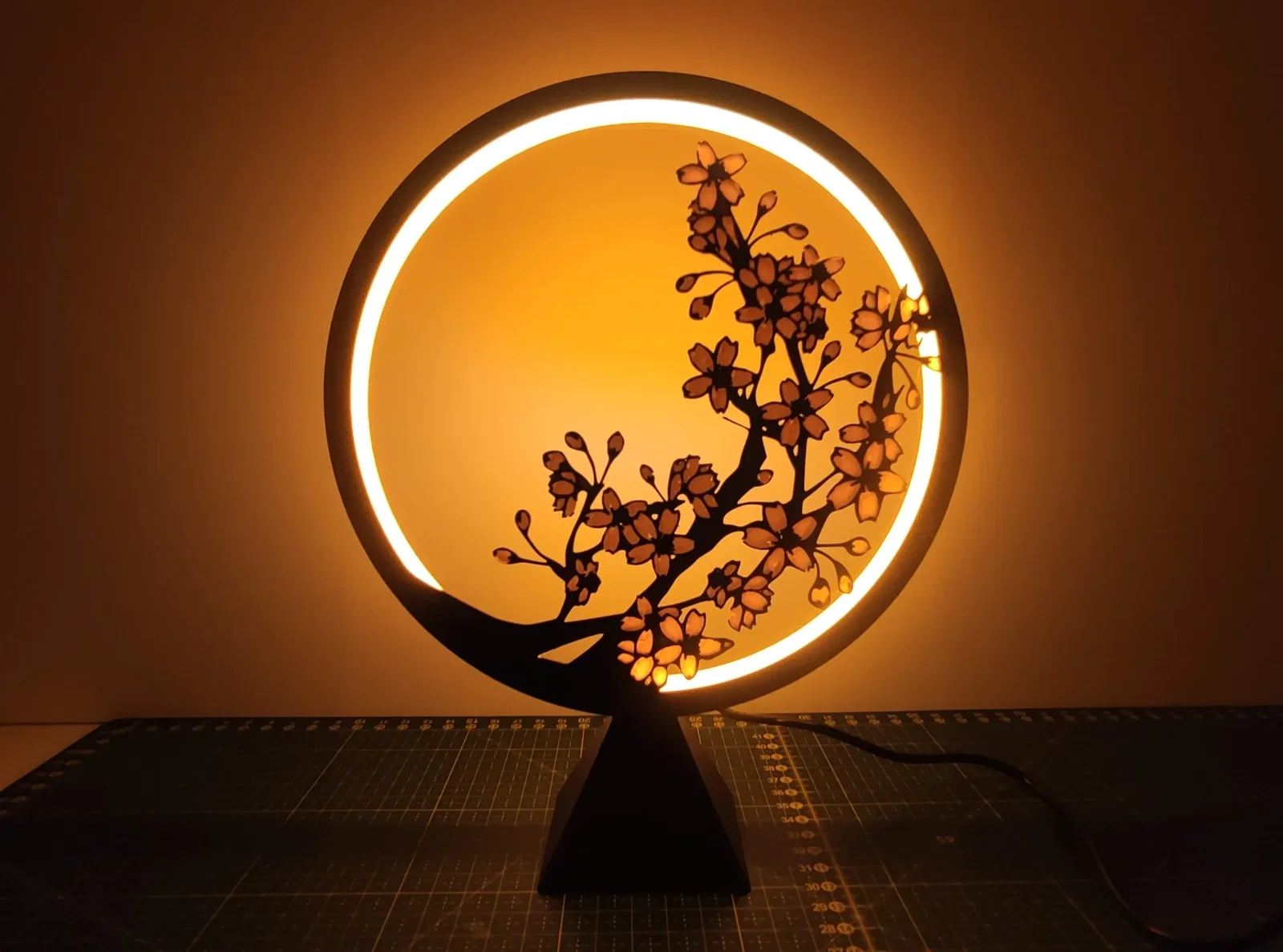

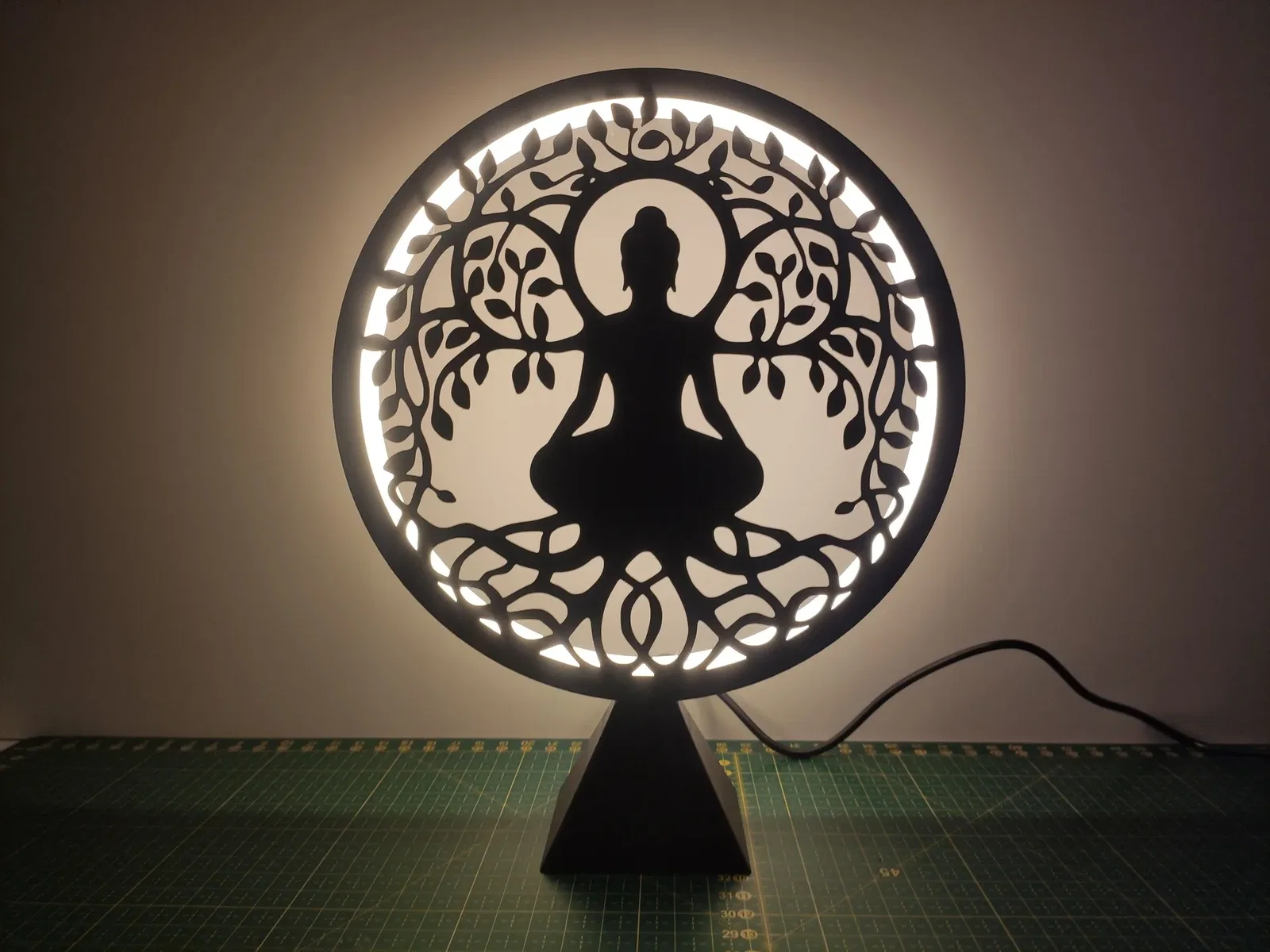

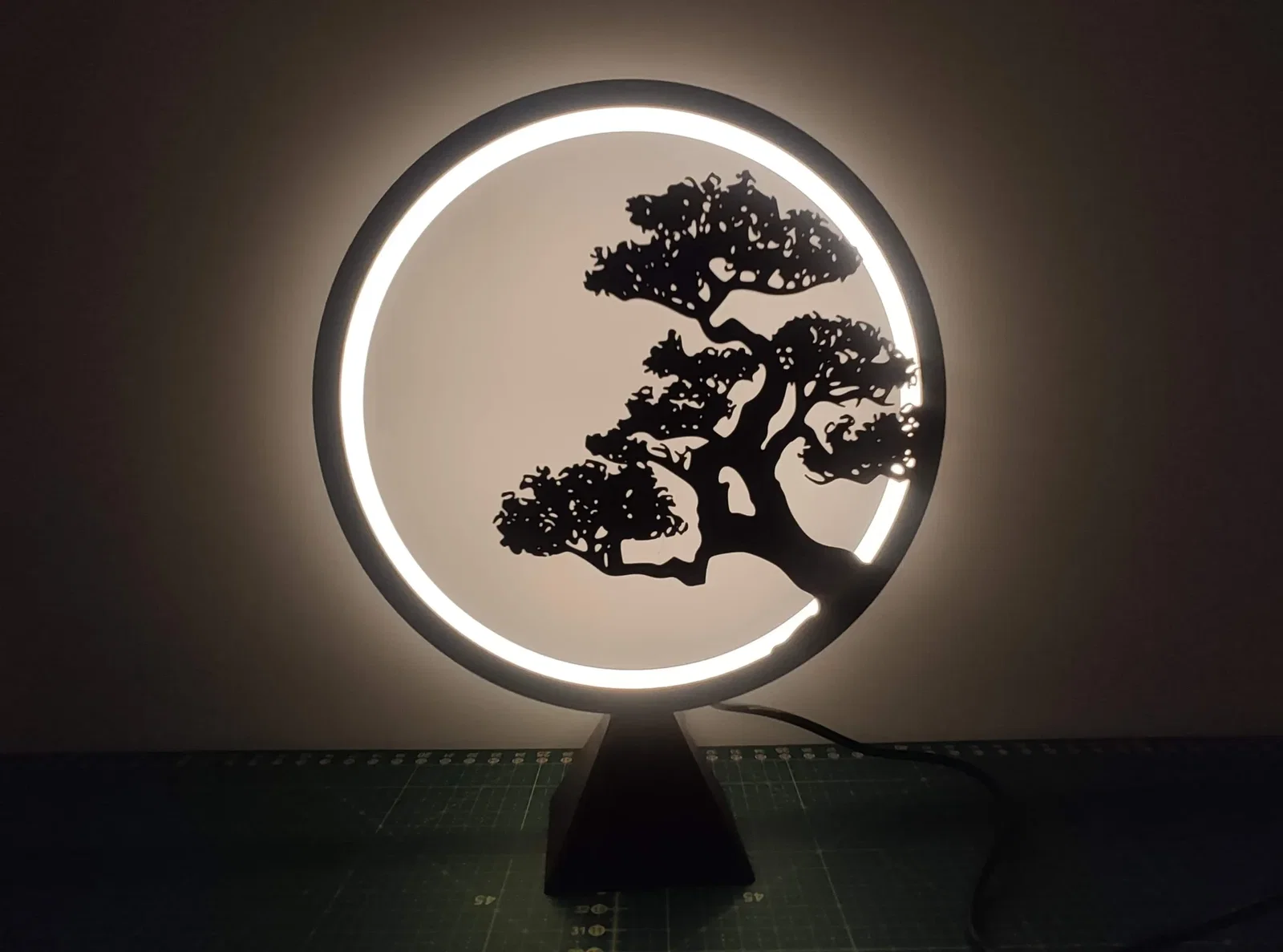

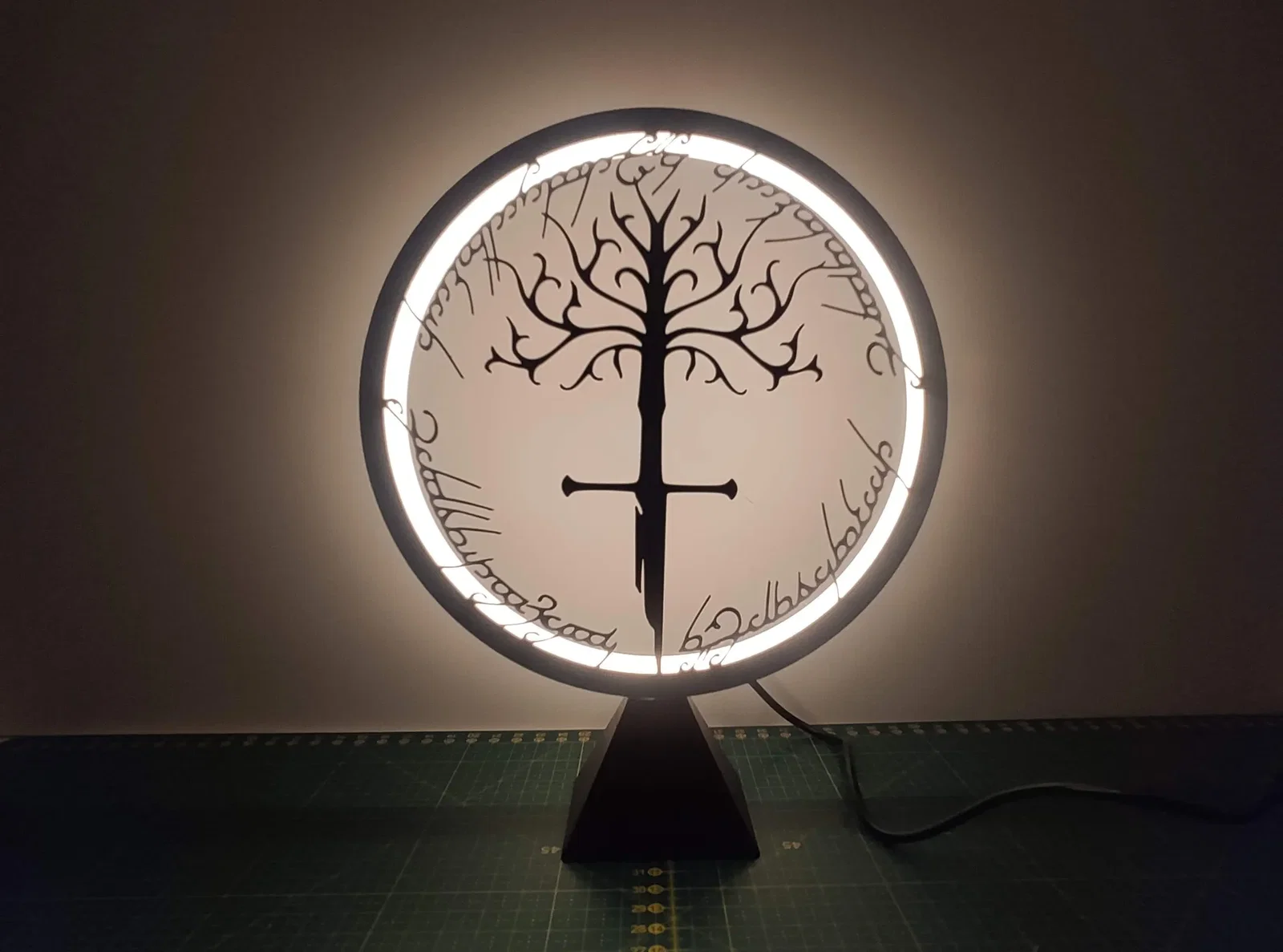

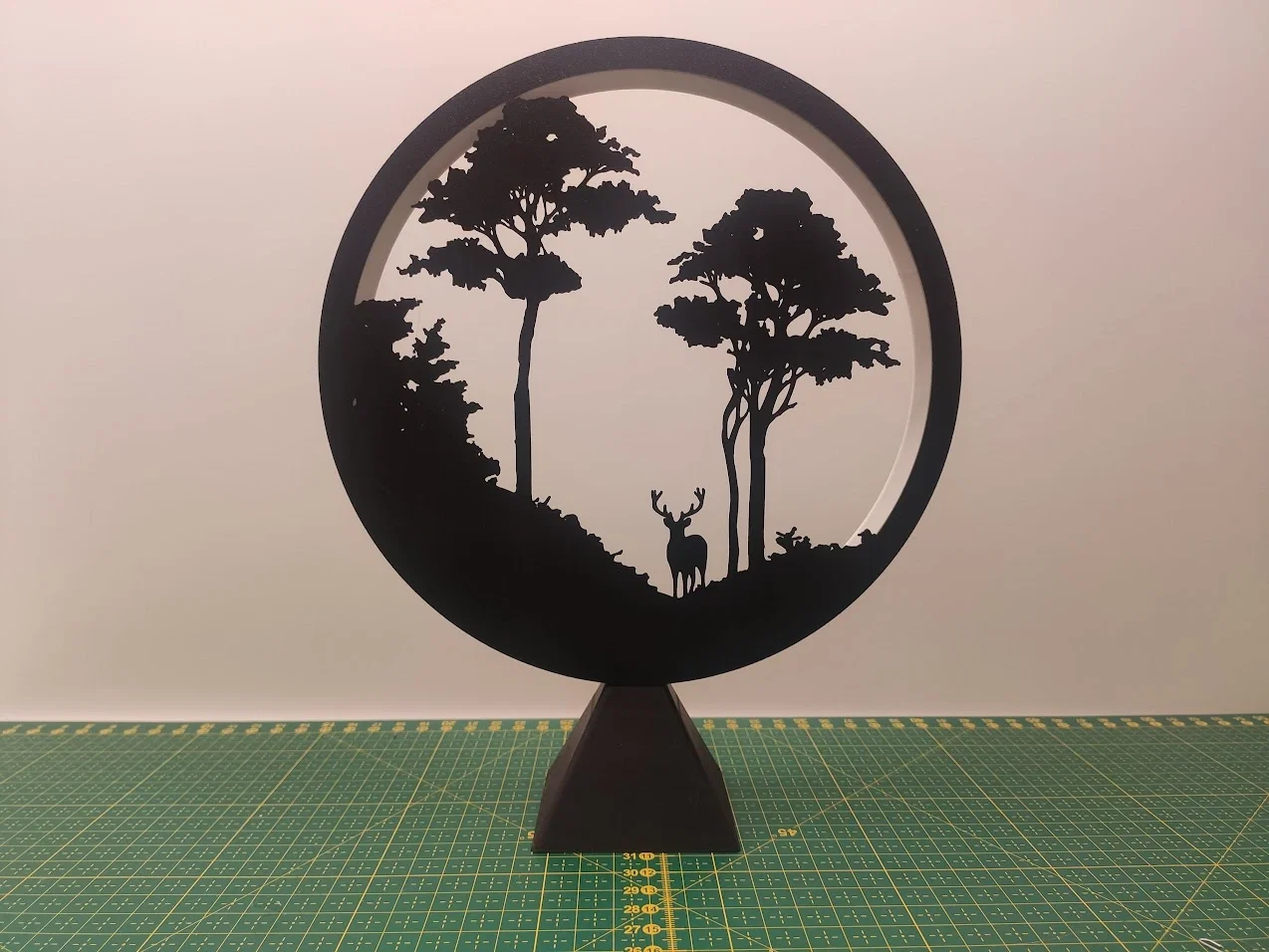

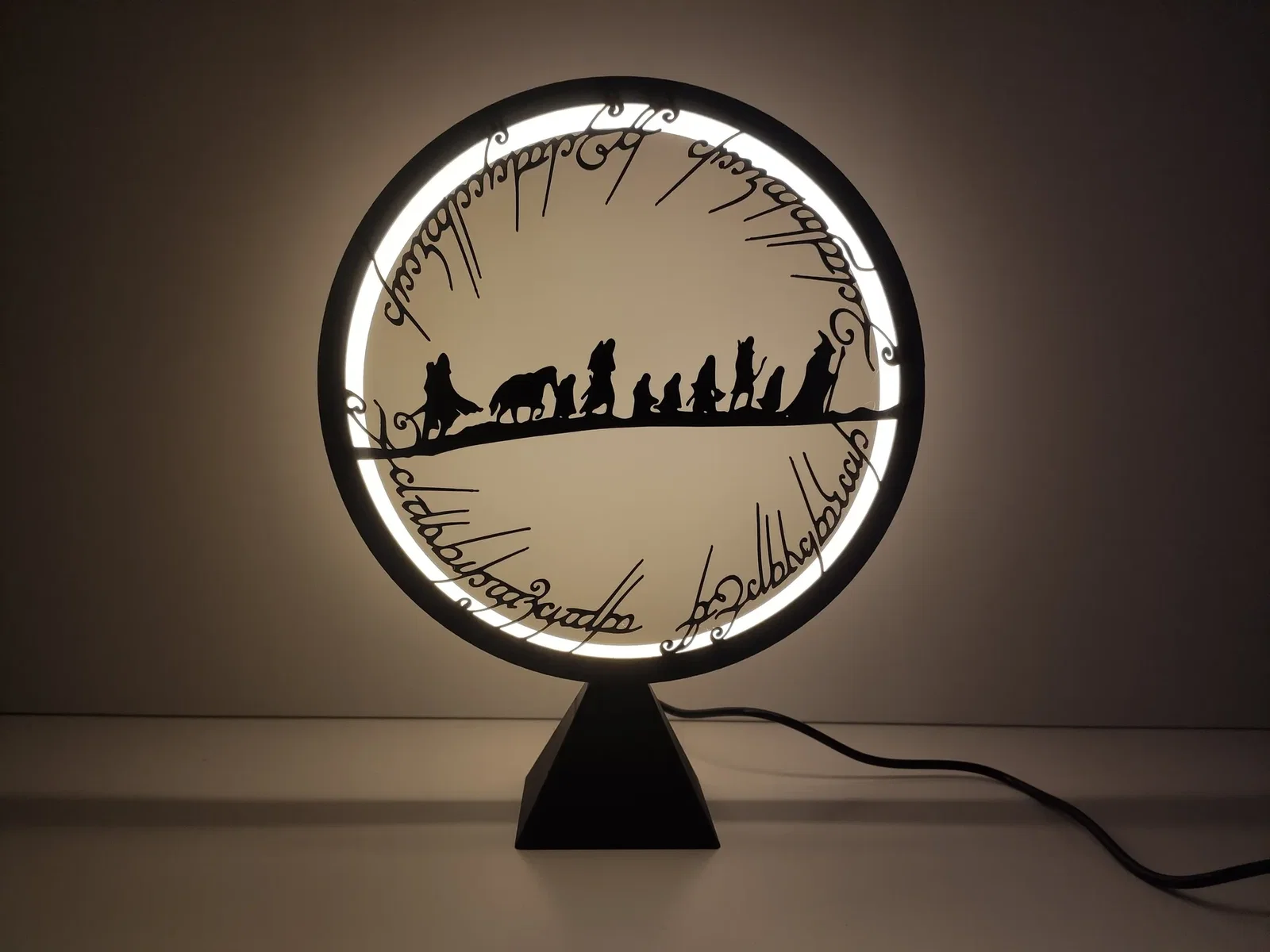

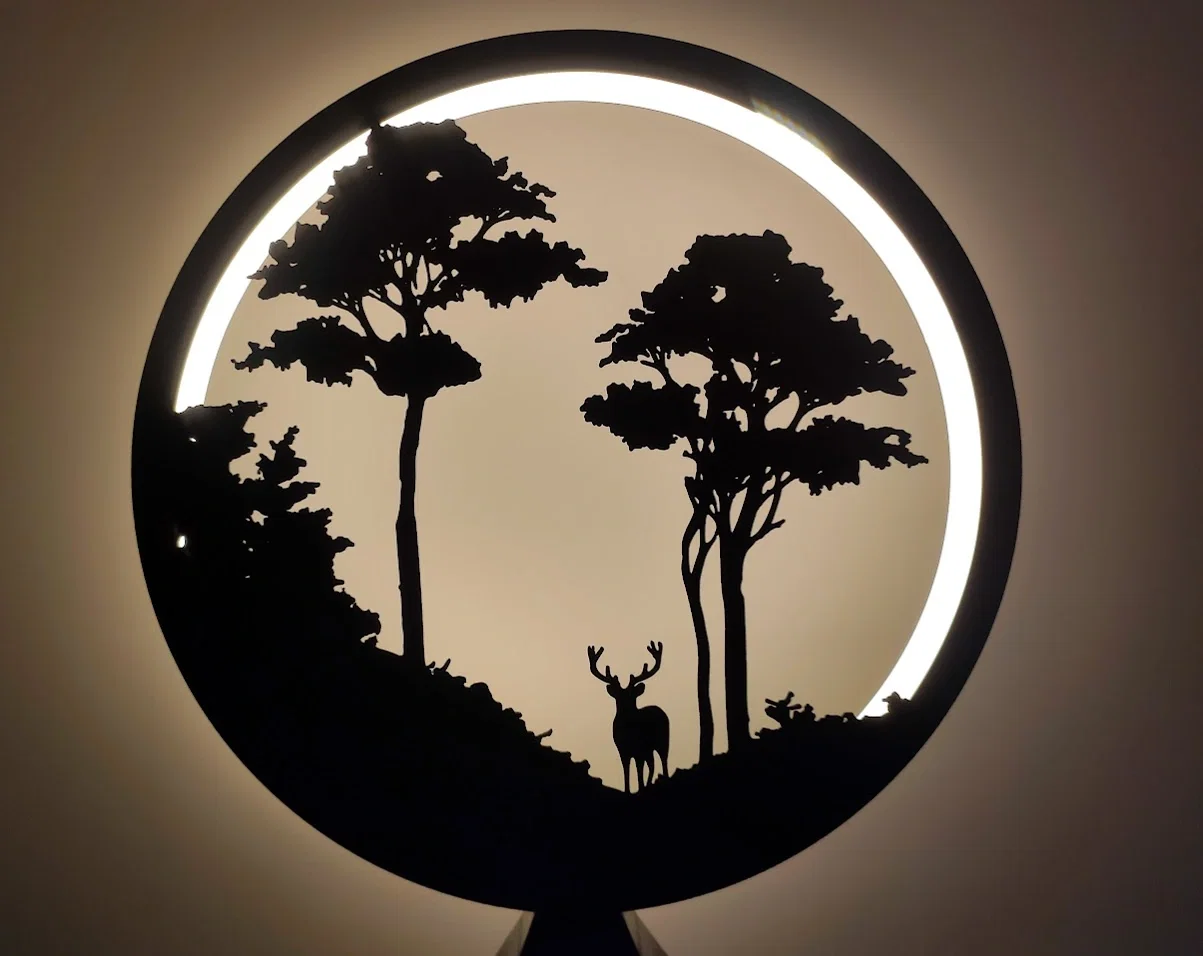

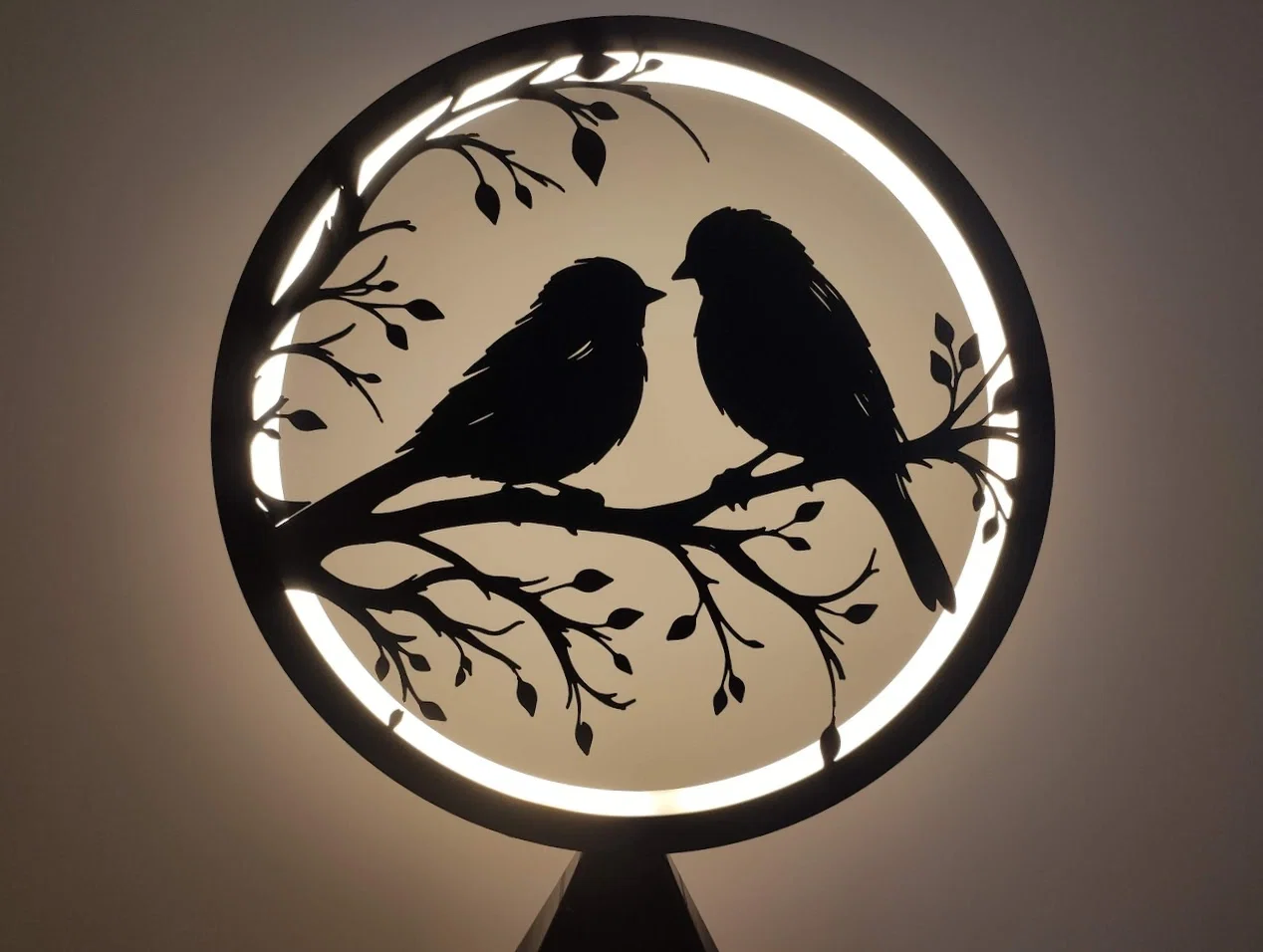

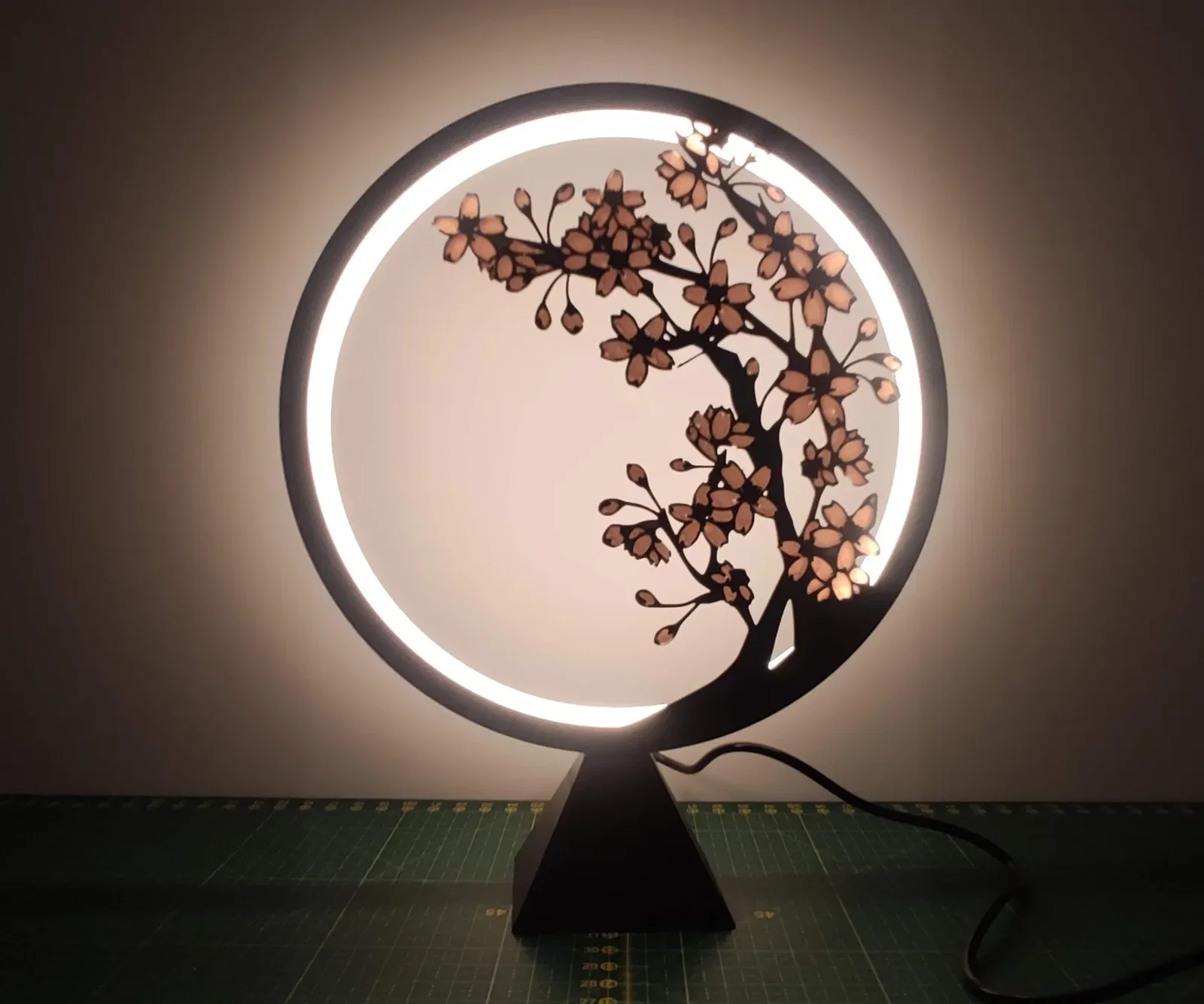

Ring Lamp có thể thay đổi cho nhiều tình huống khác nhau. Mình thiết kế phần đế với nhiều tấm panel để phù hợp với nhiều phong cách và dịp sử dụng. Bạn có thể đổi màu và họa tiết rất dễ: chỉ cần thay màu của diffuser và thay panel khác.

CẢNH BÁO

Led strips có thể tỏa nhiệt, tùy loại LED và mức điện áp bạn dùng. Trường hợp của mình, nhiệt độ của Main Ring lên tới 60 °C. Vì vậy mình khuyên bạn dùng filament chịu nhiệt tốt cho phần Main Ring. Mình đã test ASA và thấy ổn. Các filament chịu nhiệt khác cũng có thể dùng (ABS, PETG nhưng mình chưa test). PLA trong trường hợp này có thể bị cong theo thời gian, nhất là nếu bạn dùng panel nặng như budha.

Tóm lại, mình đã test và khuyến nghị:

Main Ring - ASA

Base, Diffuser - PLA

Panels - ASA (PLA cũng được nhưng có thể bị cong)

Nếu bạn muốn thay panel, nhớ luôn đợi Ring Lamp nguội hẳn; nếu không, phần cover PLA có thể bị cong khi tháo ra.

Các linh kiện điện bạn cần.

Cách dễ nhất là mua bộ linh kiện điện được thiết kế riêng cho Ring Lamp. Lắp đặt dễ, không cần hàn.

Có bán trên Amazon

(Dimmer version) https://amzn.to/4e8mgSj

(On-Off switch version) https://amzn.to/3ZNb0q4

Bạn cũng có thể tự tìm mua từng món riêng lẻ. Bạn sẽ cần:

• led stripe - tốt nhất là LED COB 8mm
• charger cho LED strip
• dc connector - mình dùng 2.1/5,5 mm, đường kính lỗ lắp là 11.5 mm
• công tắc OFF-ON hoặc dimmer

Các phần in (Printed Parts)

Main Ring, Base và Panels có thể in draft mode với layer height 0.28-0.30 mm mà không vấn đề gì.

Diffuser nên in với layer height 0.2 mm.

1.Sau khi in xong, dán led strip vào mặt trong của Main Ring

Bắt đầu từ lỗ ở phía dưới

2. Đặt Main Ring vào base. Nó sẽ khít, không cần keo.

3. Lắp các phần điện vào base và nối chúng bằng cách hàn

4. Lắp Diffuser vào Main Ring”. Main Ring có một rãnh để gắn Diffuser vào và giữ chắc. Mặt phẳng quay ra phía sau.

5. Lắp Panel vào Main Ring. Panel có các rãnh cắt phía dưới để tránh cấn vào dây

Nếu bạn có câu hỏi hay góp ý thì nhắn cho mình.

Chúc bạn in vui nha
