Đầu chuyển quạt 120mm sang ống 100mm góc 90°

Thiết kế

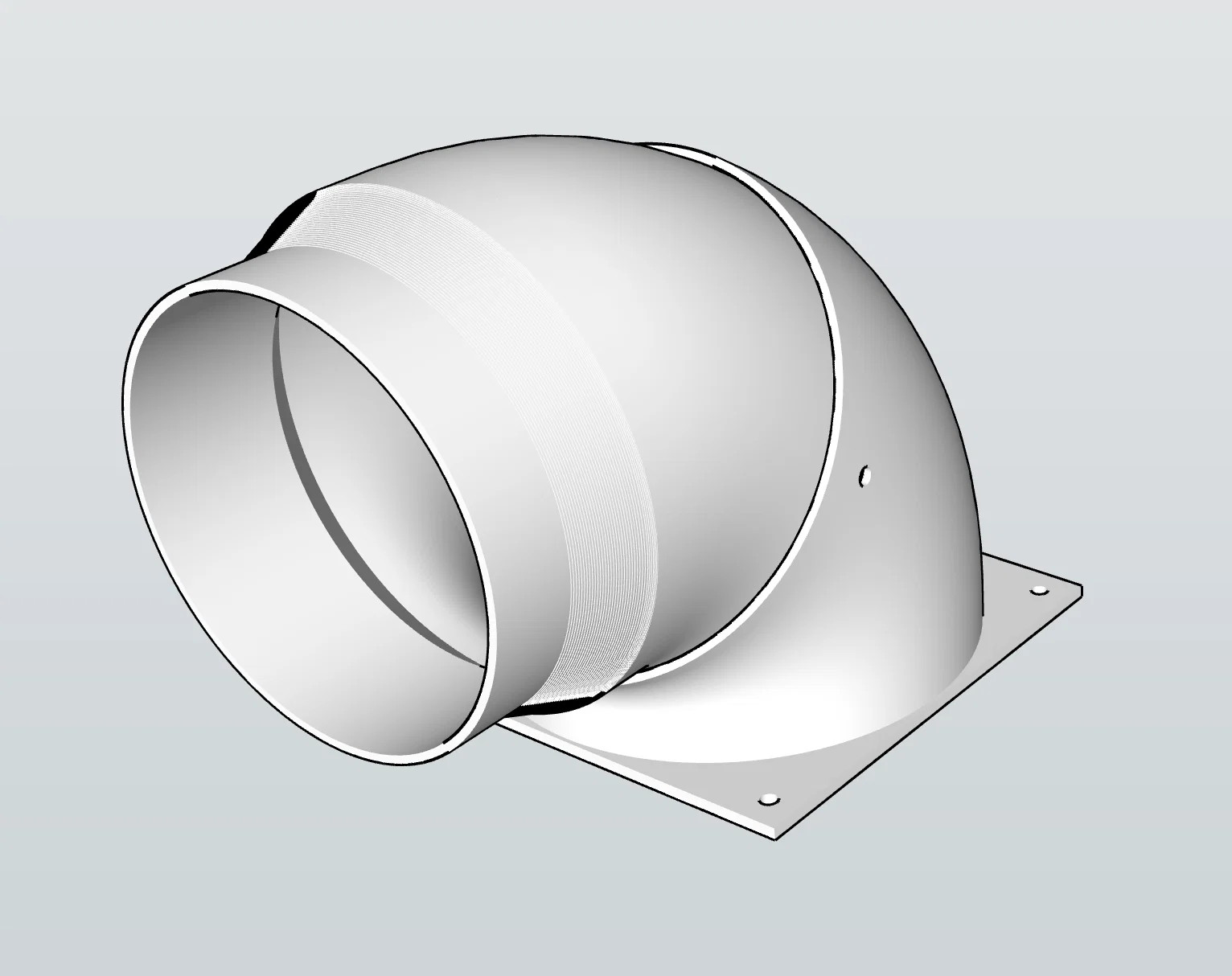

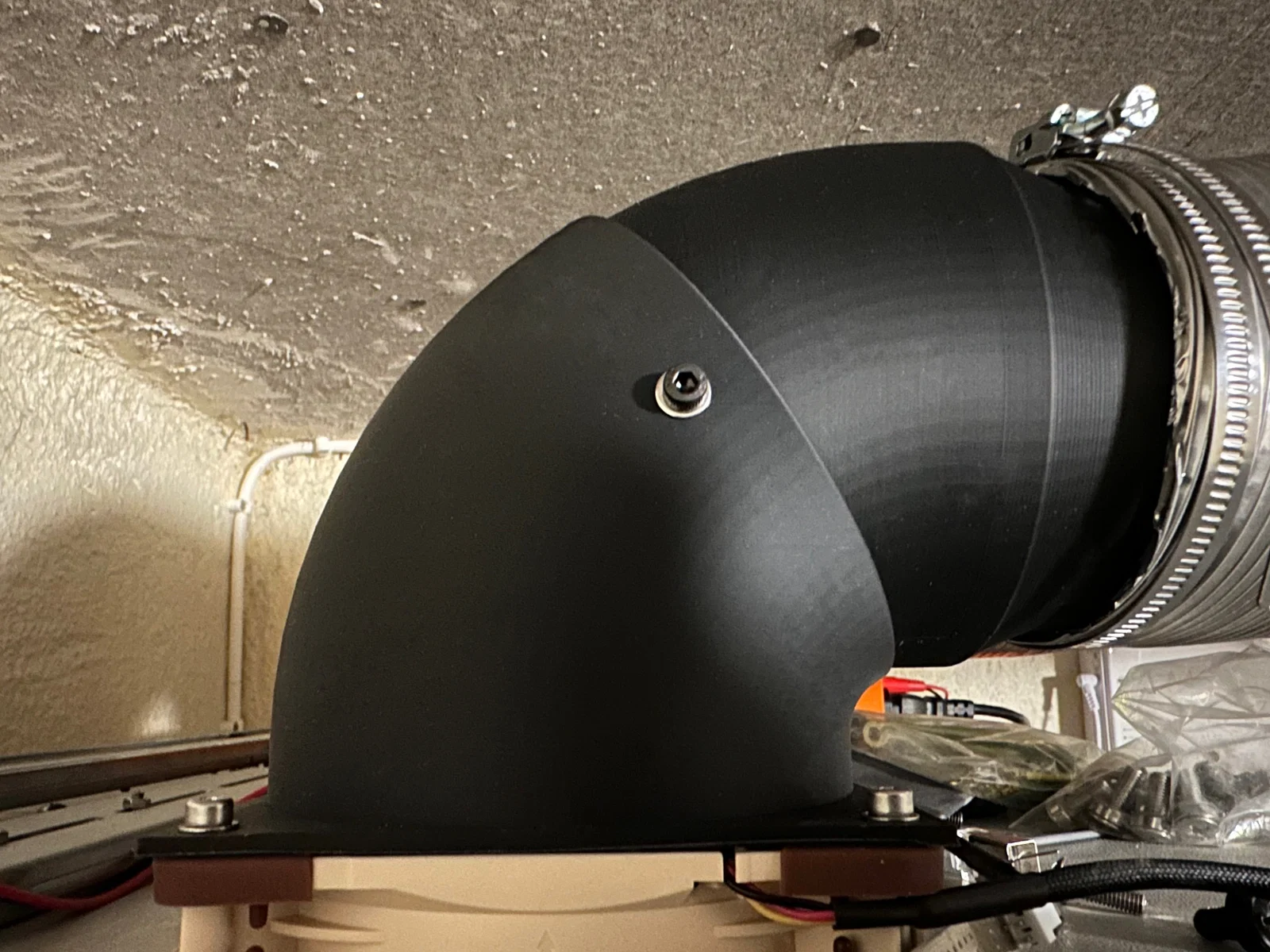

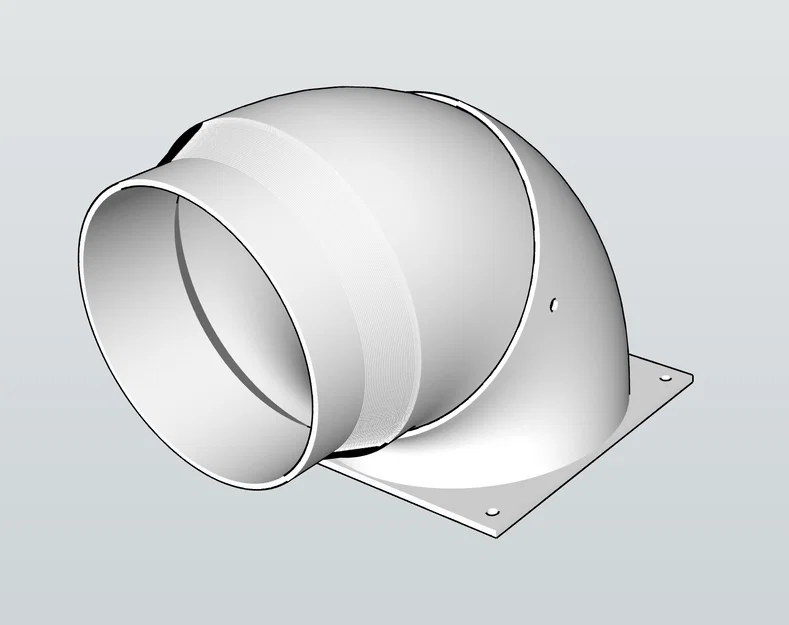

Mẫu này được thiết kế để vừa với các quạt chuẩn 120mm thường dùng cho computer/chassis/rack từ các hãng sản xuất quạt, dẫn gió vào ống thông gió mềm 100mm và siết bằng clamp.

In 3D

Hai chi tiết được thiết kế để in trực tiếp trên print bed mà không cần supports. Với chi tiết gắn vào ống, đầu 100mm nên đặt xuống print bed. Mình in bằng PLA thấy ổn.

Lắp ráp & Gắn

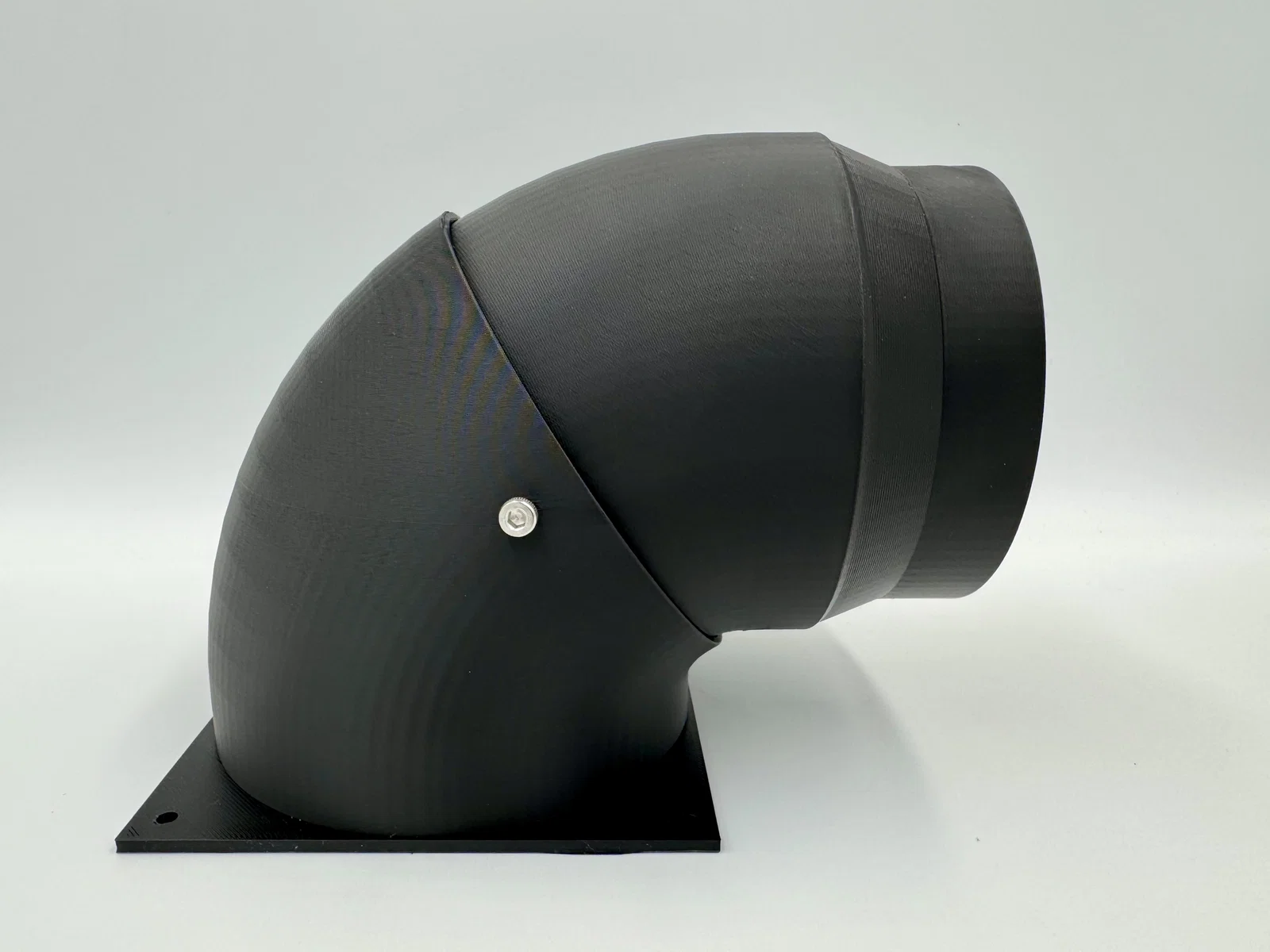

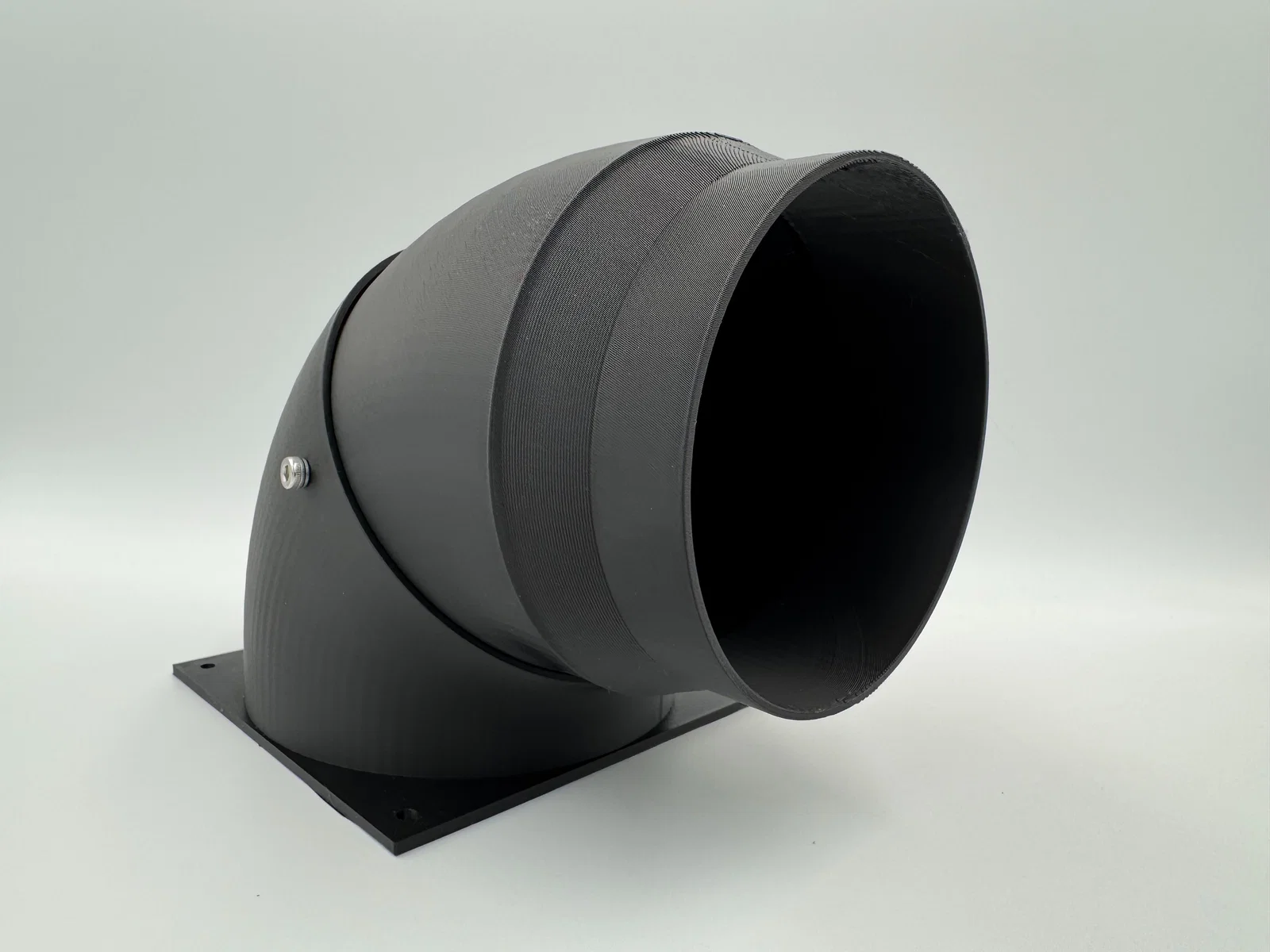

Bạn sẽ cần 2 con ốc M4x8 kèm ê-cu và 4 long đền (washer) M4 để bắt nối hai phần lại với nhau.

Chỗ nối sẽ không kín gió hoàn toàn trừ khi bạn bôi thêm sealant quanh vị trí hai phần ghép lại.

Mục liên quan

Có các mẫu gasket dày 1mm và 2mm, thiết kế khớp với mặt sau adaptor này để gắn với quạt 120mm có trong mẫu này.

Ngoài ra cũng có ngày càng nhiều món liên quan trong một bộ sưu tập cho quạt 120mm và một bộ khác cho các chi tiết ống 100mm, cũng như trong danh sách model và collection của mình nói chung.
