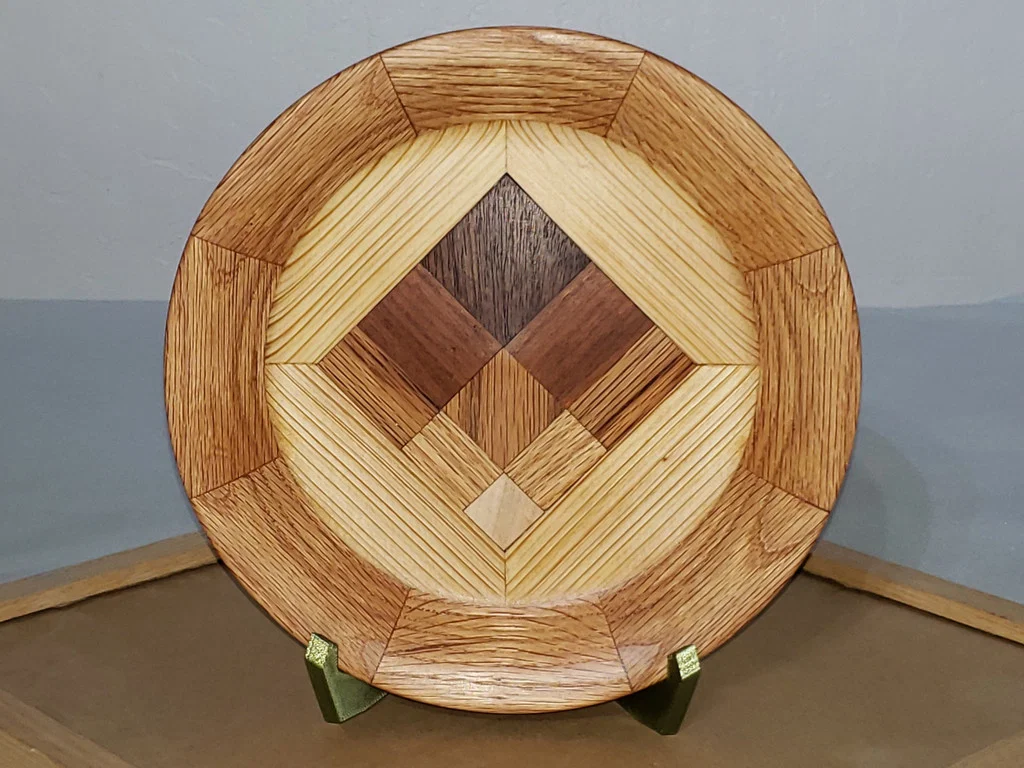

Chân đỡ dĩa / tô vừa khít (Perfect-fit plate stand / bowl stand)

Một khách cần một cái chân đỡ gập được cho một cái tô gỗ làm theo yêu cầu. Mình tìm trên Thingiverse với từ khóa “plate stand” và “bowl stand” mà không thấy mẫu nào phù hợp, nên mình tự thiết kế một cái chân đỡ tuỳ biến để có thể vừa khít với bất kỳ cái tô nào, đồng thời có sẵn khu vực để khắc (engraving) và dập nổi (embossing) chữ. Khách đồng ý cho mình chia sẻ công khai mẫu này.

File STL đi kèm là dành cho một cái dĩa (plate) dạng chung chung. Nếu bạn muốn làm chân đỡ tuỳ chỉnh cho tô (bowl) hoặc một loại dĩa khác, bạn bắt buộc phải chỉnh các tham số trong file OpenSCAD, khá là dễ hiểu. Model cho một cái tô hoặc dĩa cần 6 kích thước khác nhau.

• chiều cao tổng (bowl_ht)
• đường kính lớn nhất (max_dia)
• đường kính miệng trên (rim_dia)
• đường kính đáy (base_dia)
• chiều cao của miệng (tính từ vị trí có đường kính lớn nhất) (rim_ht)
• độ sâu phần hõm ở đáy (base_recess)

Dưới đây là cách các tham số đó hoạt động trong script OpenSCAD:

   |<------ rim_dia ------>|
   _________________________  ______
  /            ^            \ rim_ht
 /             |             \ _____
 \          bowl_ht          /
  \            |            /
   \    _______|______     /_______
    \__/       v       \__/ __ base_recess
    |<----- base_dia ---->|
 |<-------- max_dia -------->|

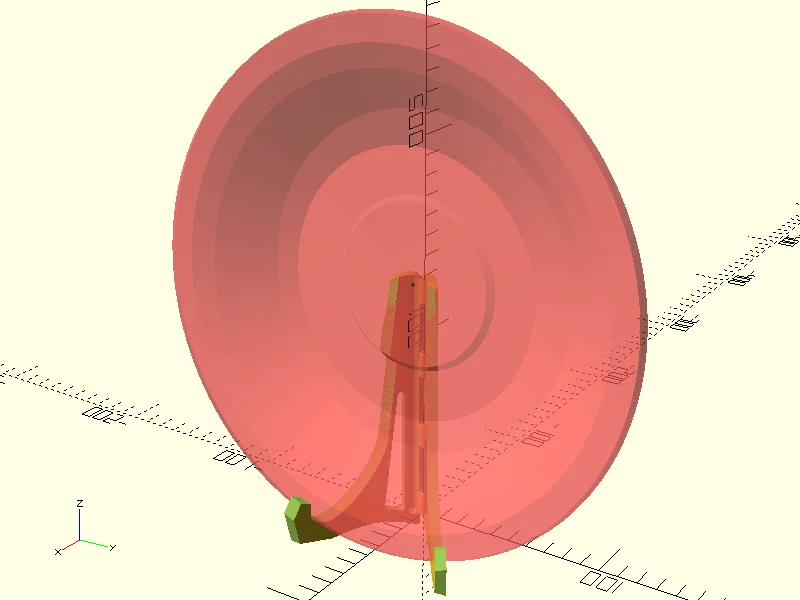

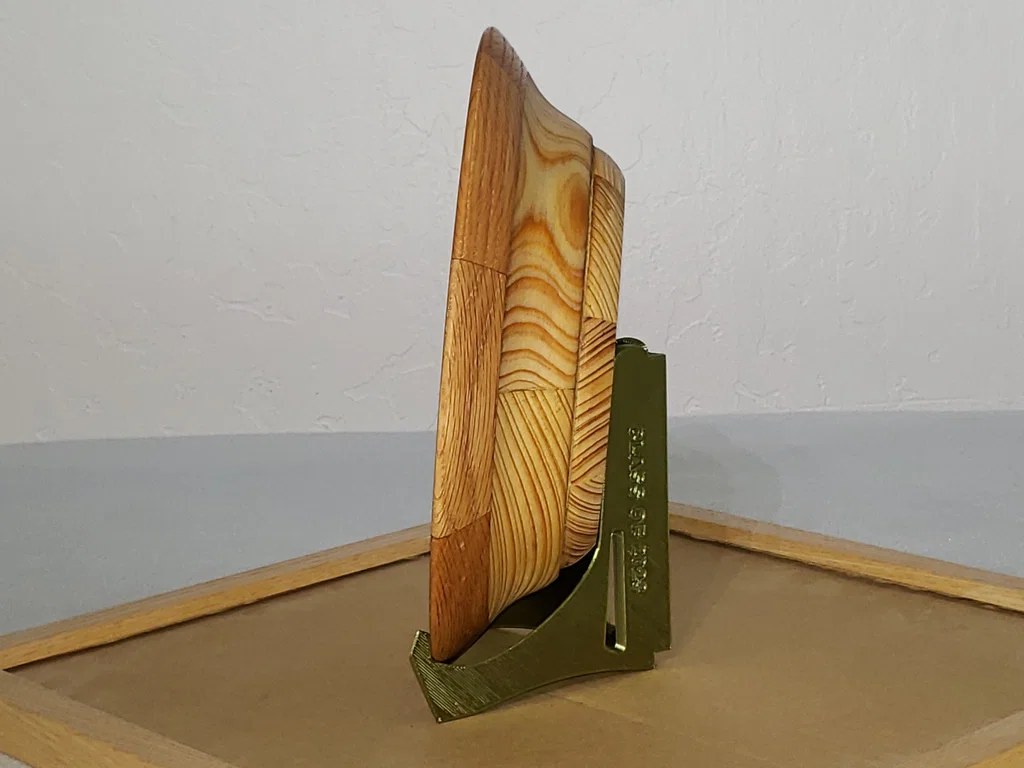

Script sẽ tạo một cái “tô ảo” (virtual bowl) có dáng bo tròn để nối các số đo này lại với nhau, rồi dựng chân đỡ bao quanh cái tô ảo đó.

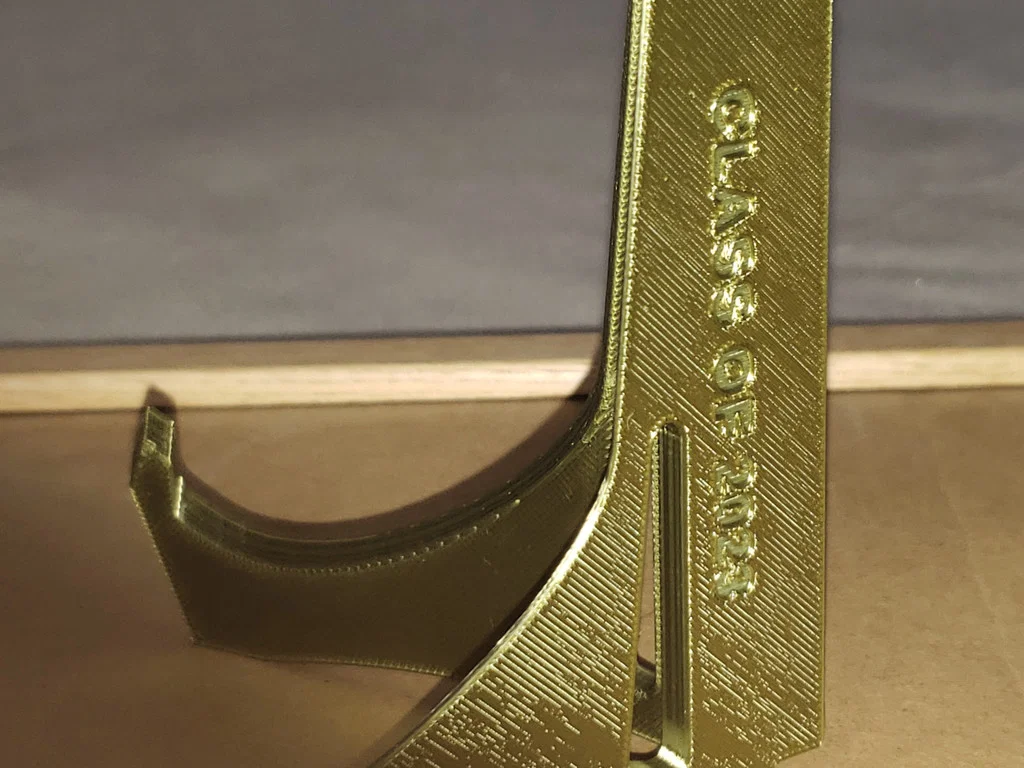

Ngoài ra còn có một số tham số nâng cao hơn: tối đa bốn nhãn chữ (mỗi chân có mặt trong và mặt ngoài), góc nghiêng, góc mở tối đa, v.v.

(13 March 2021 - cập nhật file .scad với phần khoét chân (foot cutout) cải tiến cho tô dạng trụ; còn STL gốc thì vẫn dùng tốt.)

Print settings

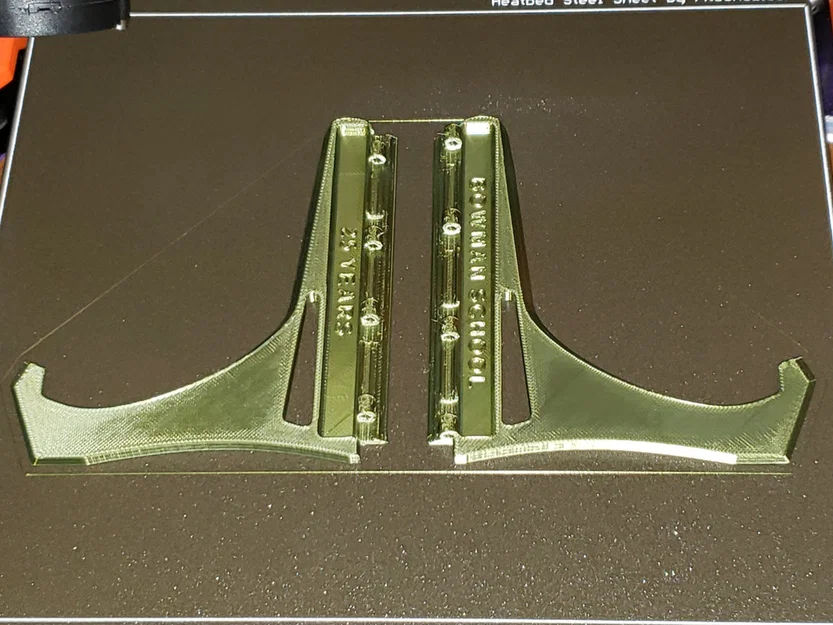

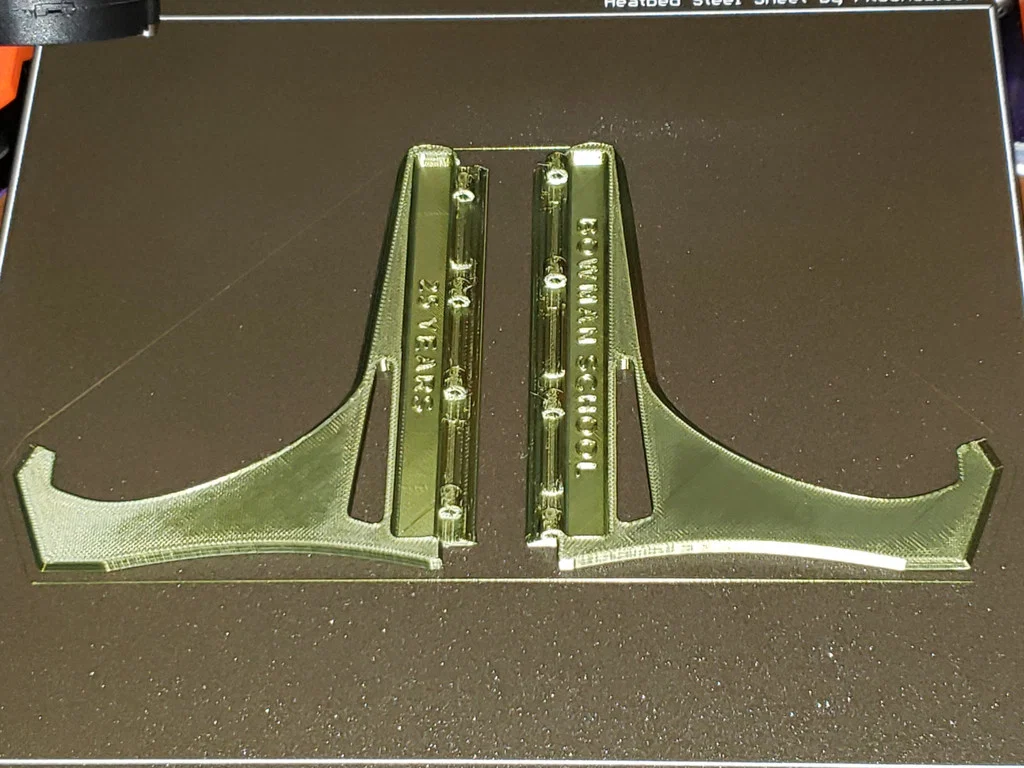

Printer: Prusa i3 MK3S

Supports: Không

Resolution: 0.30 mm adaptive

Infill: 15% gyroid

Filament: PLA Bronze loại phổ thông

Notes:

Nếu bạn có PrusaSlicer, mình khuyên dùng profile 0.30 mm draft với automatic adaptive layer height và quality/speed = 0.5 (giúp lớp mỏng hơn khi cần). Cách này có thể tiết kiệm khoảng 1 tiếng in. Thành phẩm nhìn vẫn ổn, mà thật ra cũng không cần quá đẹp vì chân đỡ hầu như bị cái tô/dĩa che mất.

Post-printing

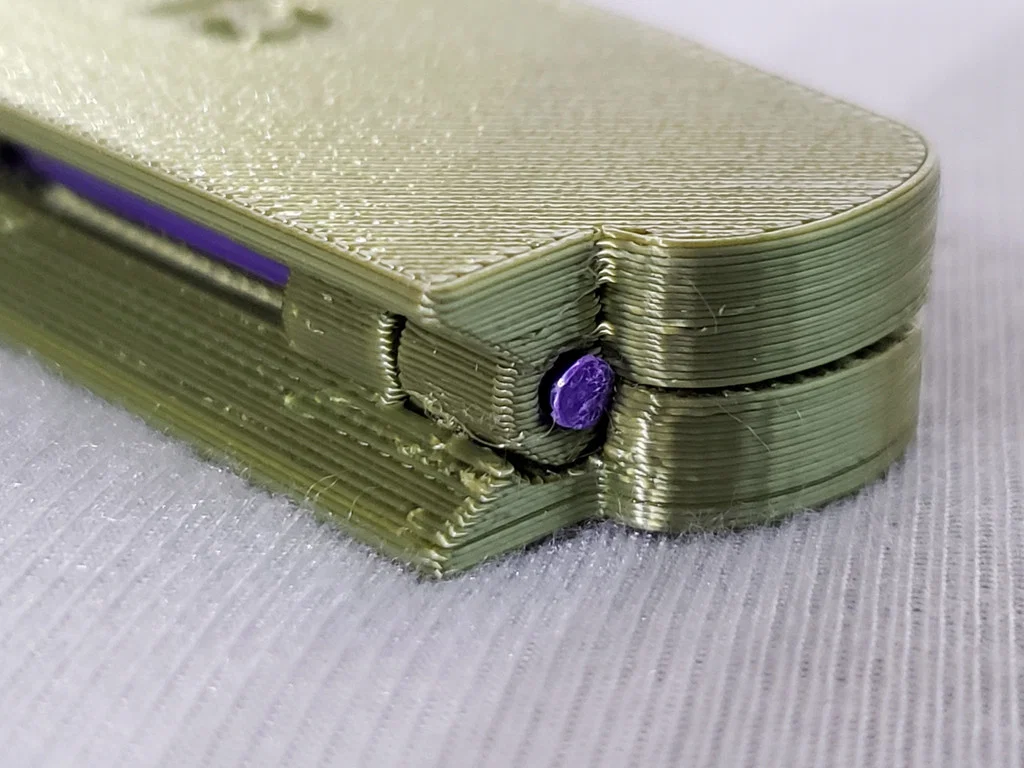

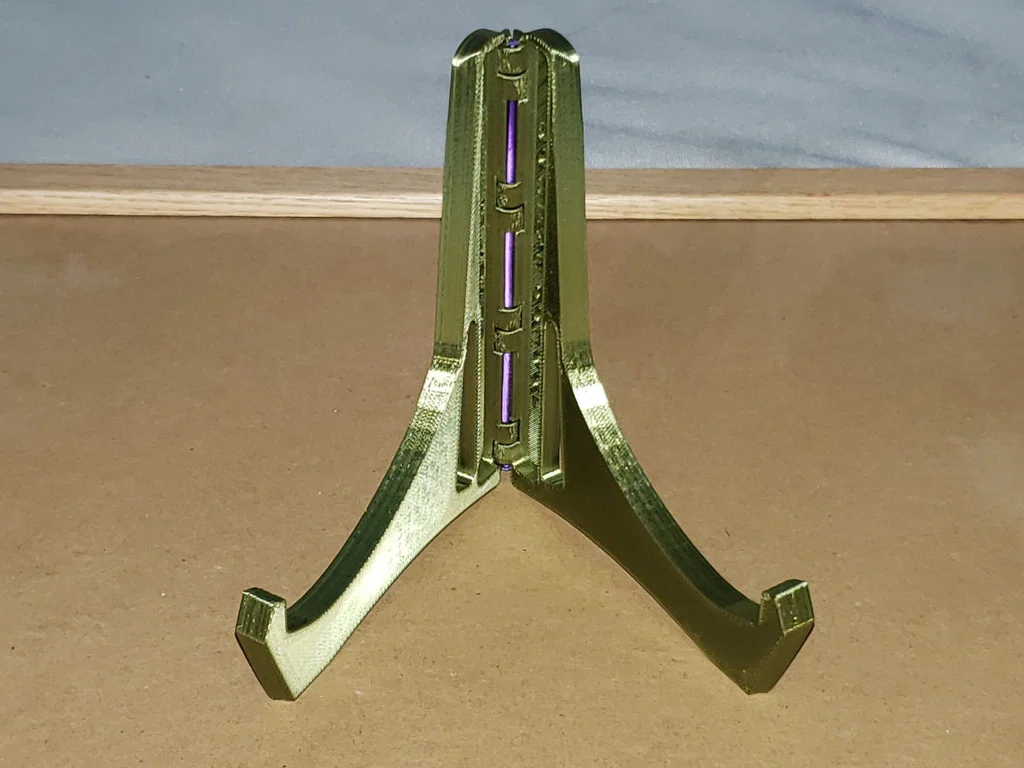

Sau khi in xong, bạn cần một đoạn filament 1.75mm ngắn để làm chốt bản lề (hinge pin) nối hai chân lại với nhau.

• Cắt một đoạn filament dài hơn chiều dài bản lề khoảng vài cm.
• Trên bếp, hoặc chảo nóng, ép một đầu sợi filament vào bề mặt nóng để đầu đó nở ra một chút, nhằm tránh tuột khỏi bản lề.
• Luồn filament qua bản lề.
• Khi đã luồn hết vào, cắt tỉa sao cho còn thò ra 3–5 mm ở đầu còn lại của bản lề.
• Làm nóng một vật kim loại có mặt tương đối phẳng (dao ăn, đầu muỗng cà phê) đủ để làm chảy filament rồi ép lên phần đầu đang thò ra để làm nó nở ra, giữ chốt lại trong bản lề.
• Hoặc, khi filament đã nằm đúng vị trí, bạn có thể nhỏ một giọt keo 502 (superglue) vào bản lề để dính filament với bản lề. Bản lề vẫn sẽ xoay được dù có keo ở một hoặc hai đầu.

Cách mình thiết kế mẫu này

Thiết kế hoàn toàn bằng OpenSCAD, kèm theo bút chì và giấy để giải một loạt bài lượng giác (trigonometry) liên quan tới model này.

Change log

• March 2021 - cải tiến phần khoét chân cho tô dạng trụ
• October 2023:
  • thêm hỗ trợ cho tô dạng đa diện (faceted bowls)
  • sửa lỗi độ dày tường ở phần bạc/ổ (bearing wall thickness) để bản lề lớn hơn một chút
  • đặt hook_ht=0 giờ cho phép làm chân đỡ móc vào một cạnh ở giữa cái tô; chỉ cần coi cạnh đó là rim và bowl_ht là chiều cao của rim
  • vát (bevel) một số góc gần bản lề để tránh bị bong khỏi bàn in (build plate separation)
  • nới khe hở (clearances) phần bản lề
• October 2024: sửa lỗi phần bản lề trên bị khép lại khi giá trị table clearance lớn
