Lựu đạn SciFi phát sáng (đạo cụ functional) - Mig86

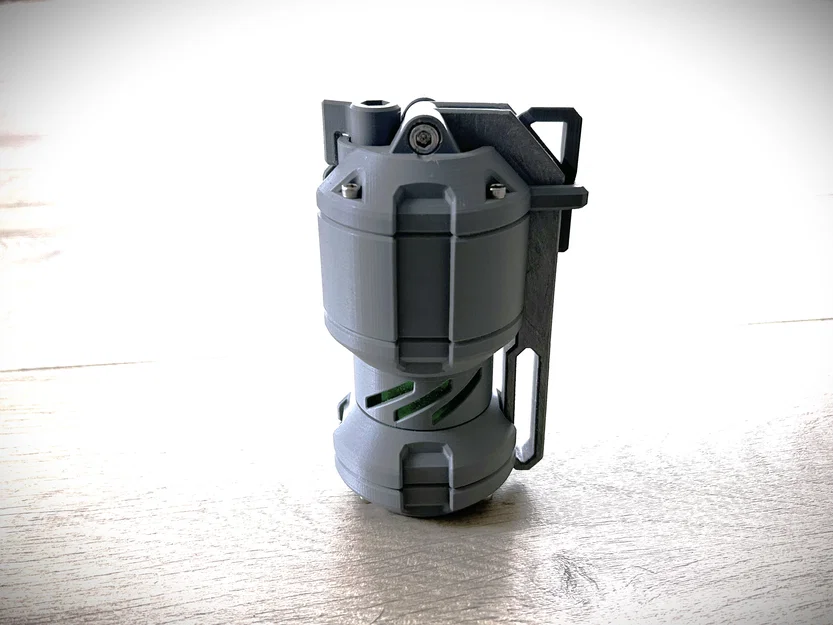

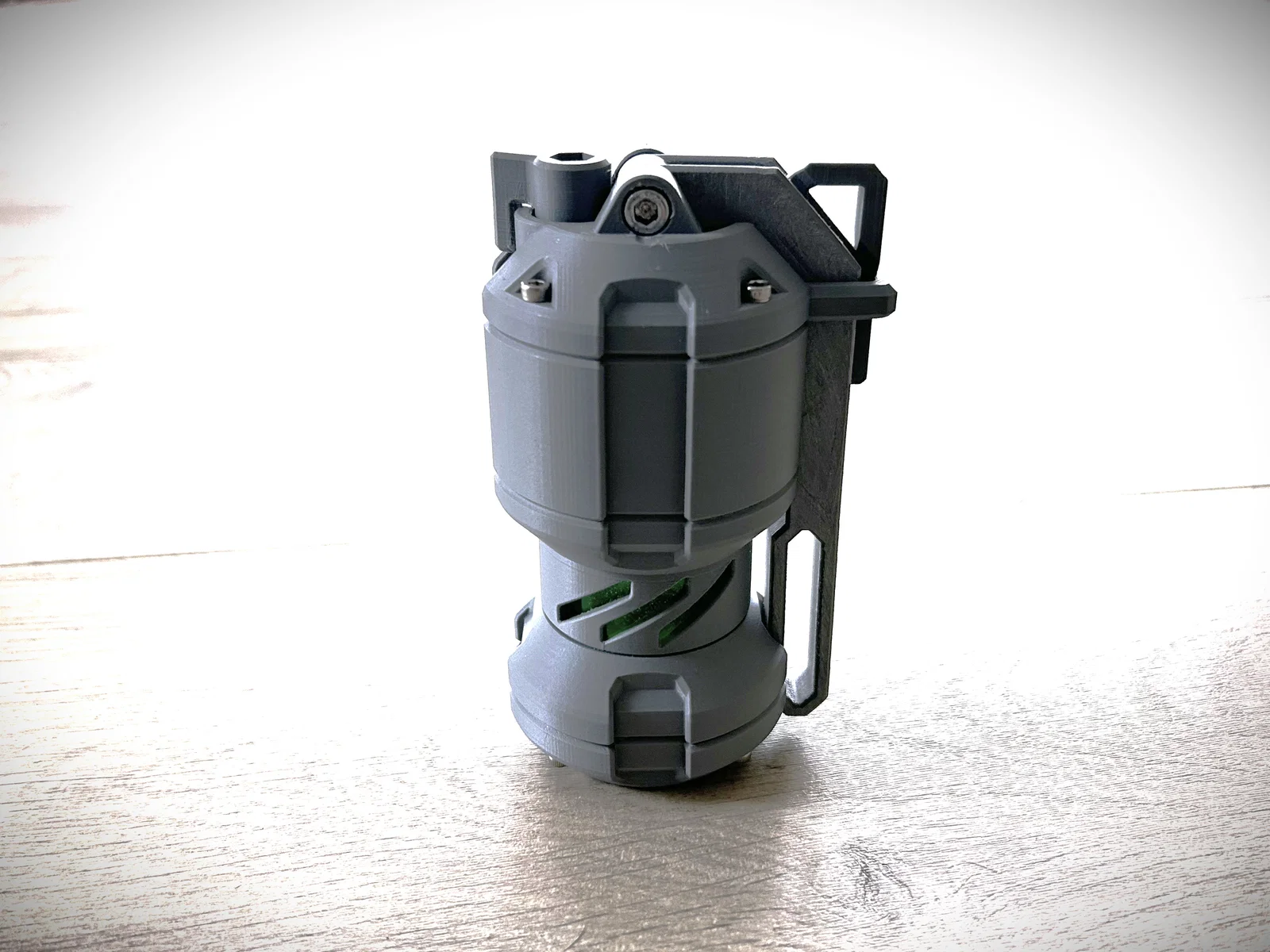

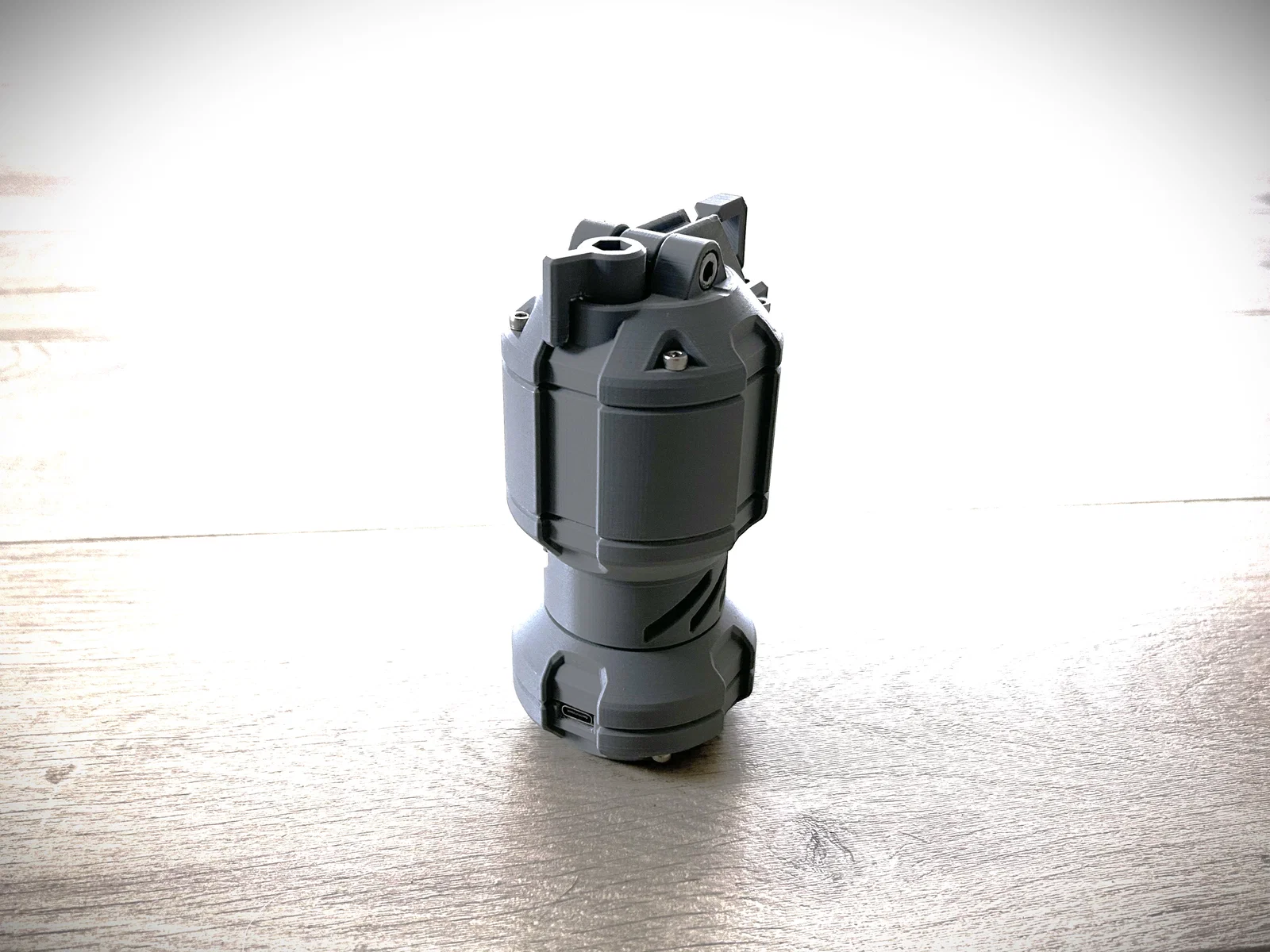

Mẫu này là một quả lựu đạn phong cách SciFi để chơi cho vui. Mình dự tính sẽ in vài cái rồi sơn theo nhiều kiểu/phối màu khác nhau.

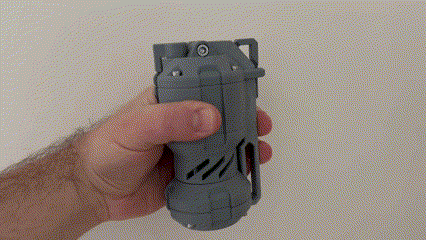

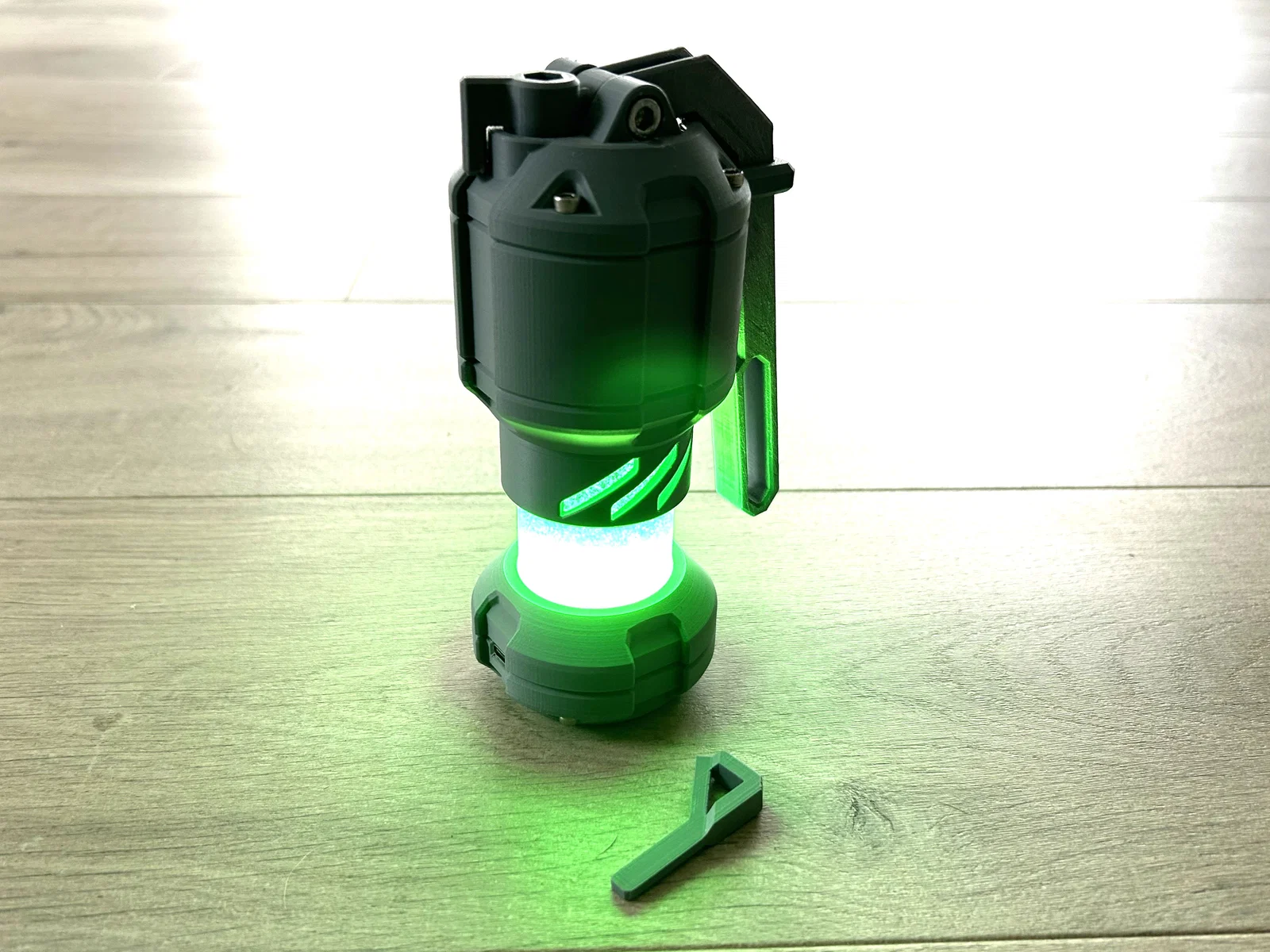

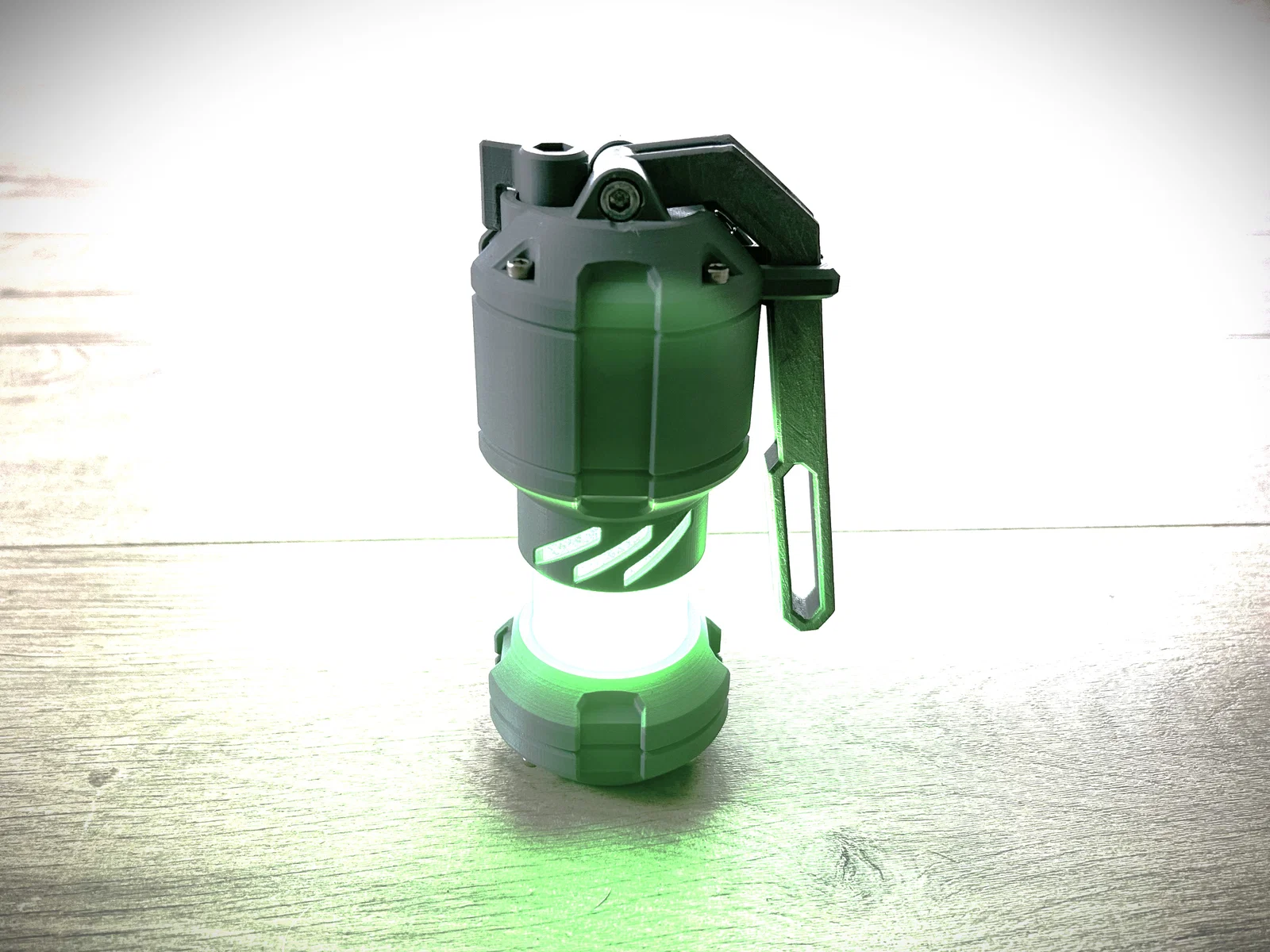

Có chốt khóa (lock pin) và tay cầm (handle) hoạt động được. Rút chốt và nhả tay cầm thì phần thân sẽ bung/giãn ra, để lộ lõi chứa chất lỏng và lõi này sẽ phát sáng.

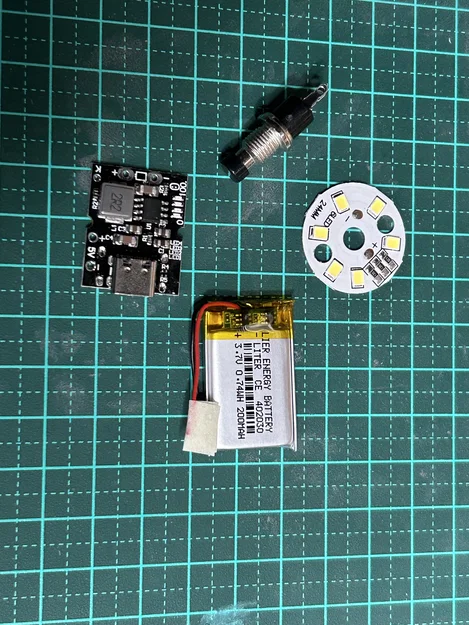

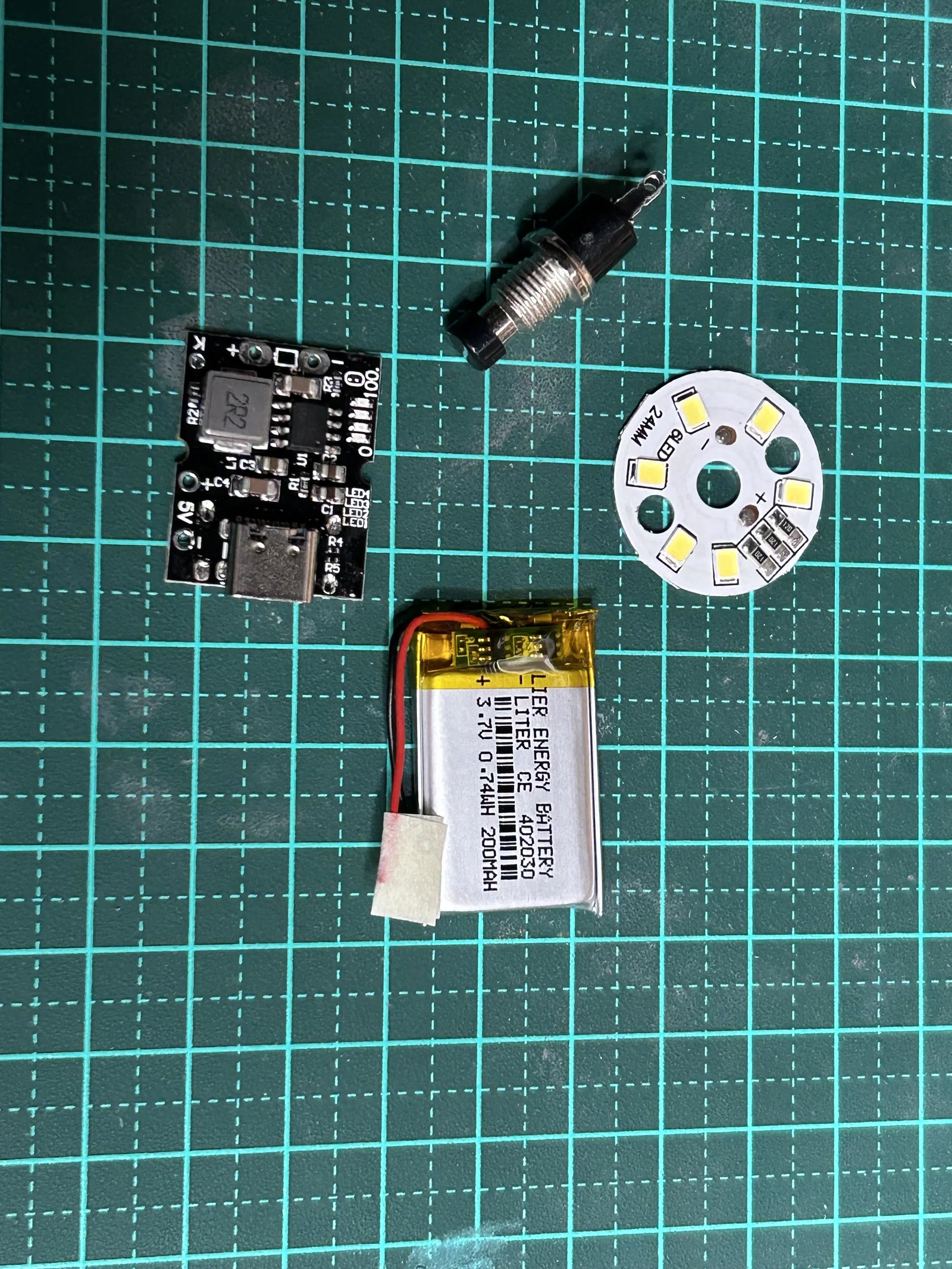

Phần điện tử có hình minh họa, khá đơn giản. Công tắc nhấn NC (NC Push switch) được đấu vào pin LiPo và mạch sạc (charge board), cấp nguồn cho PCB LED 24mm. Tất cả đều mua trên AliExpress. Sạc lại qua USB C.

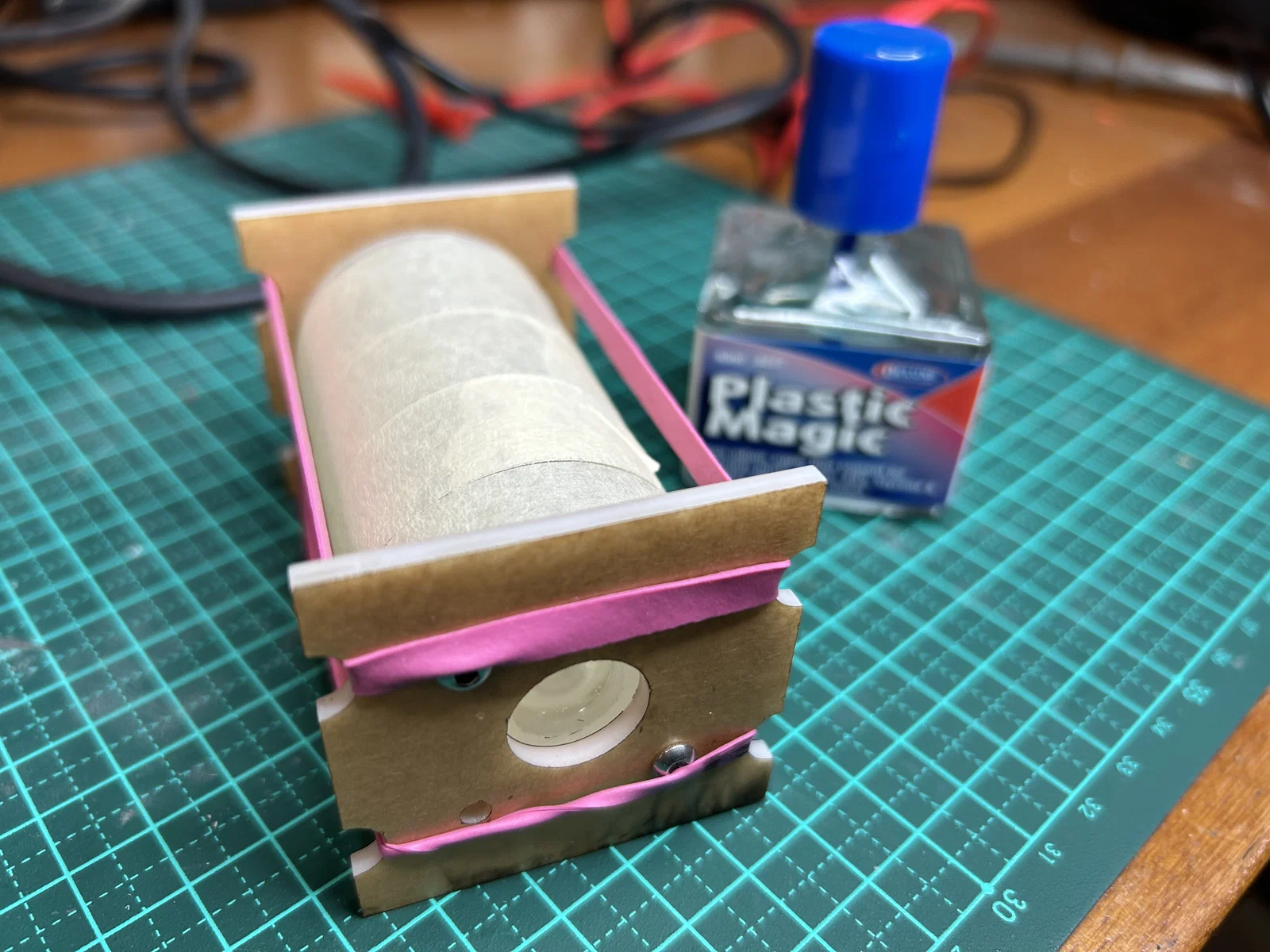

Ống Acrylic ở giữa được dán keo lại, với các tấm plate ở hai đầu. Mình có kèm file SVG để cắt laser, cũng như các đồ gá (jigs) để canh cho lỗ ở hai đầu thẳng hàng.

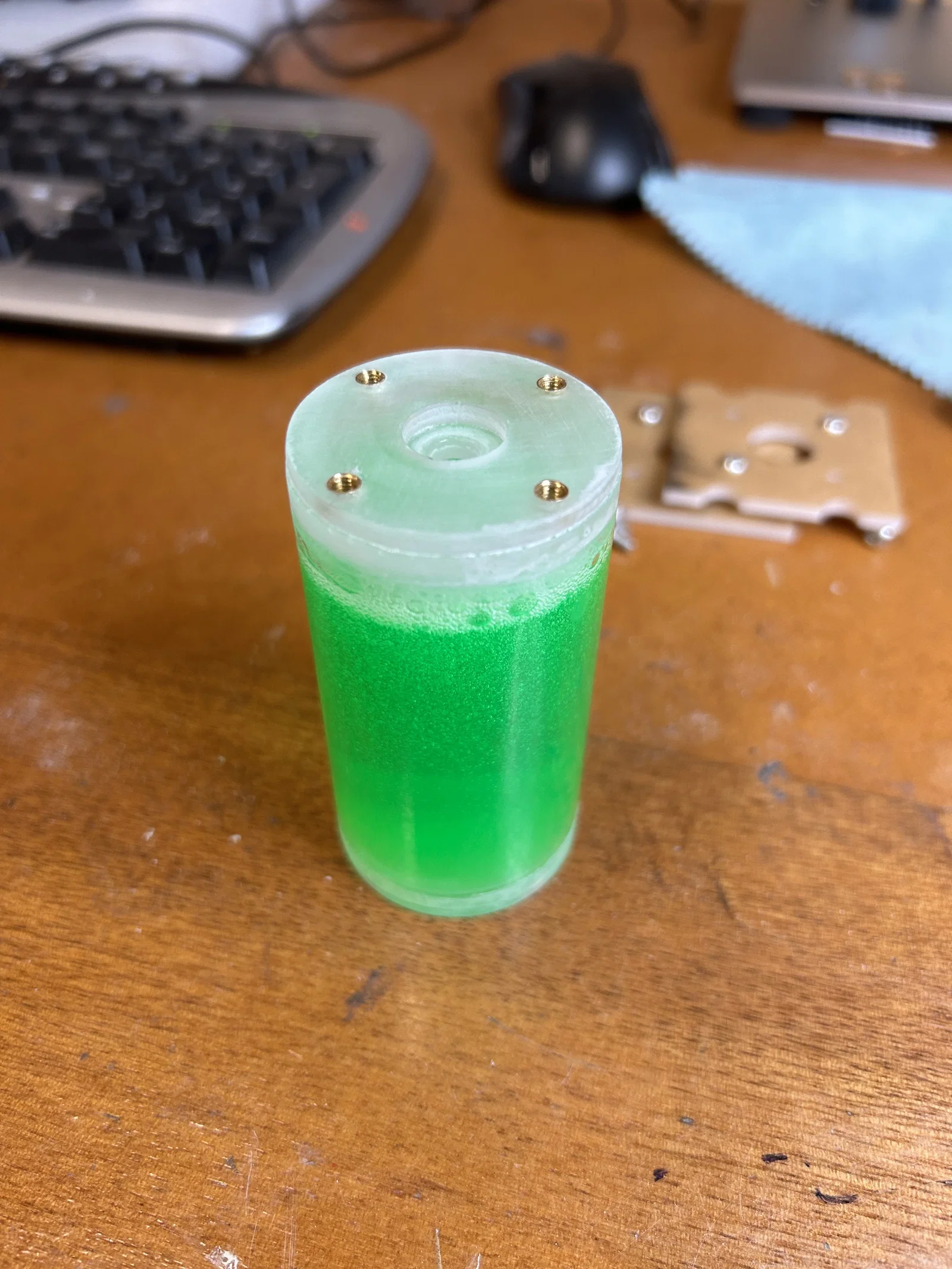

Mình đổ xà phòng rửa chén vào ống và chừa một ít khoảng không khí, như vậy lắc lên sẽ có mấy bọt khí bị “nhốt” nhìn khá hay.

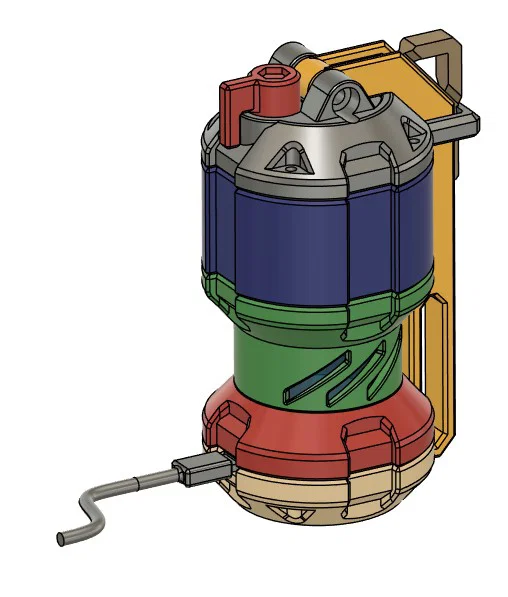

Mẫu dùng rất nhiều threaded inserts và dùng nhiều loại ốc vít và lò xo khác nhau. Bạn sẽ phải tự đo/đối chiếu để ra đúng kích thước cụ thể.

Toàn bộ phần in mình làm bằng Bambu Matte PLA ở layer 0.08mm, dùng support tối thiểu trên máy X1 Carbon.

Lưu ý: Mình có kèm một file STL để in thay cho ống Acrylic…..
