Honeycomb Storage Wall Screwiverse – Insert ren tháo lắp nhanh

Remix từ Tường lưu trữ Honeycomb Tác giả RostaP

Tác giả nobodyinperson

Lượt tải
1.596
Lượt thích
617
Lượt coi
12.704
Bản remix
2

File 26 175,4 MB

  • hsw-screwiverse-threaded-insert-single_1776598728.stlSTL · 2,9 MB
  • hsw-screwiverse-threaded-rod-010mm_1776598730.stlSTL · 2,6 MB
  • hsw-screwiverse-threaded-insert-dual-horizontal_1776598732.stlSTL · 5,8 MB
  • hsw-screwiverse-threaded-insert-dual-vertical_1776598733.stlSTL · 5,8 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Thông tin

Mã mẫu
#313644
Danh mục
DIY
Ngày đăng

Mô tả

Mình không hài lòng với mấy insert mặc định của Honeycomb Storage Wall; tụi đó là kiểu press-fit nên dung sai phải khớp cực chuẩn. Vấn đề là khi in với nozzle to/bề rộng đùn (extrusion width) lớn hơn (mình hay làm vậy để in nhanh) hoặc khi máy in kiểu bowden làm cạnh bị phình/teo, thì thường dẫn tới chuyện không cái gì gắn vừa vô wall.

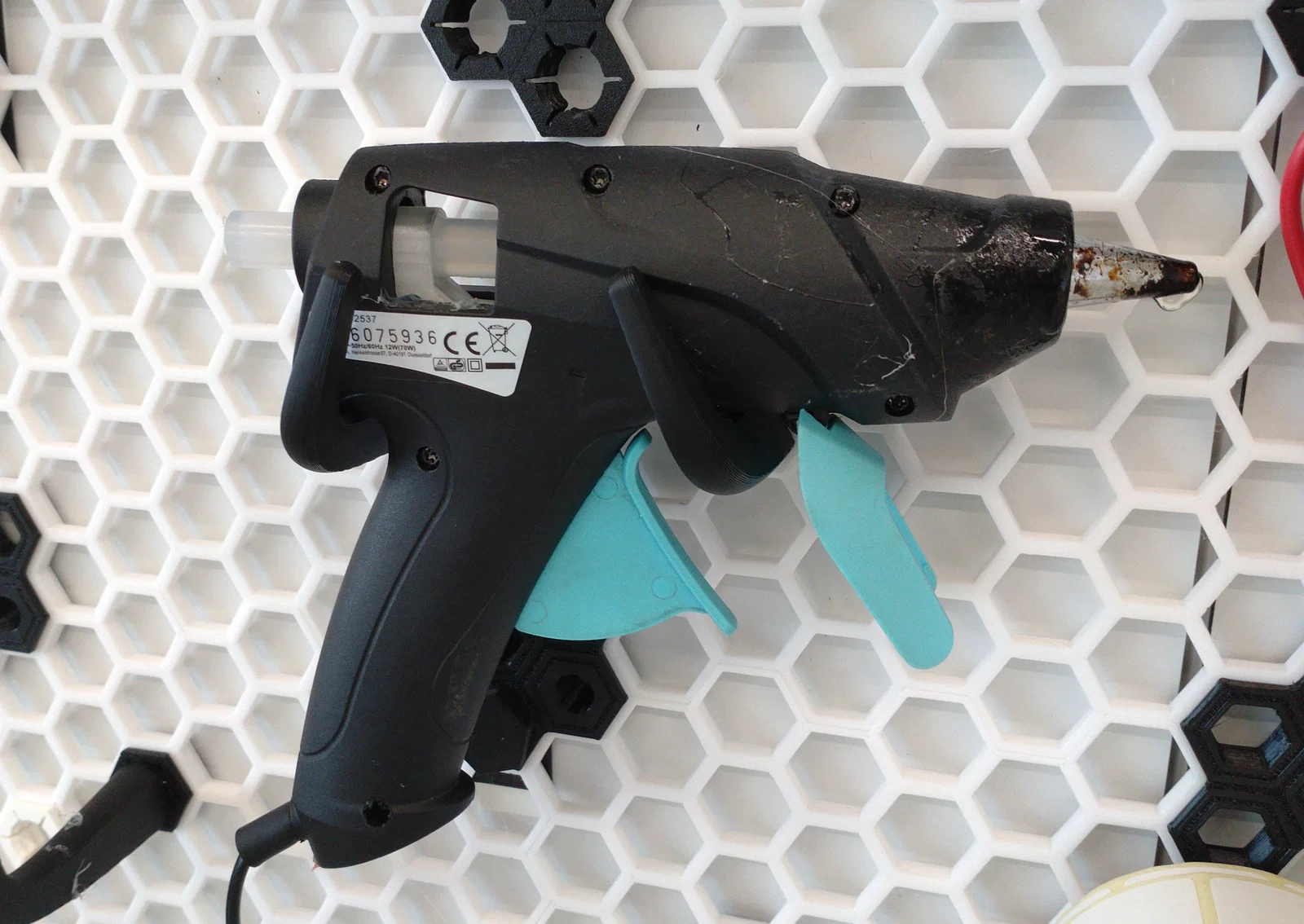

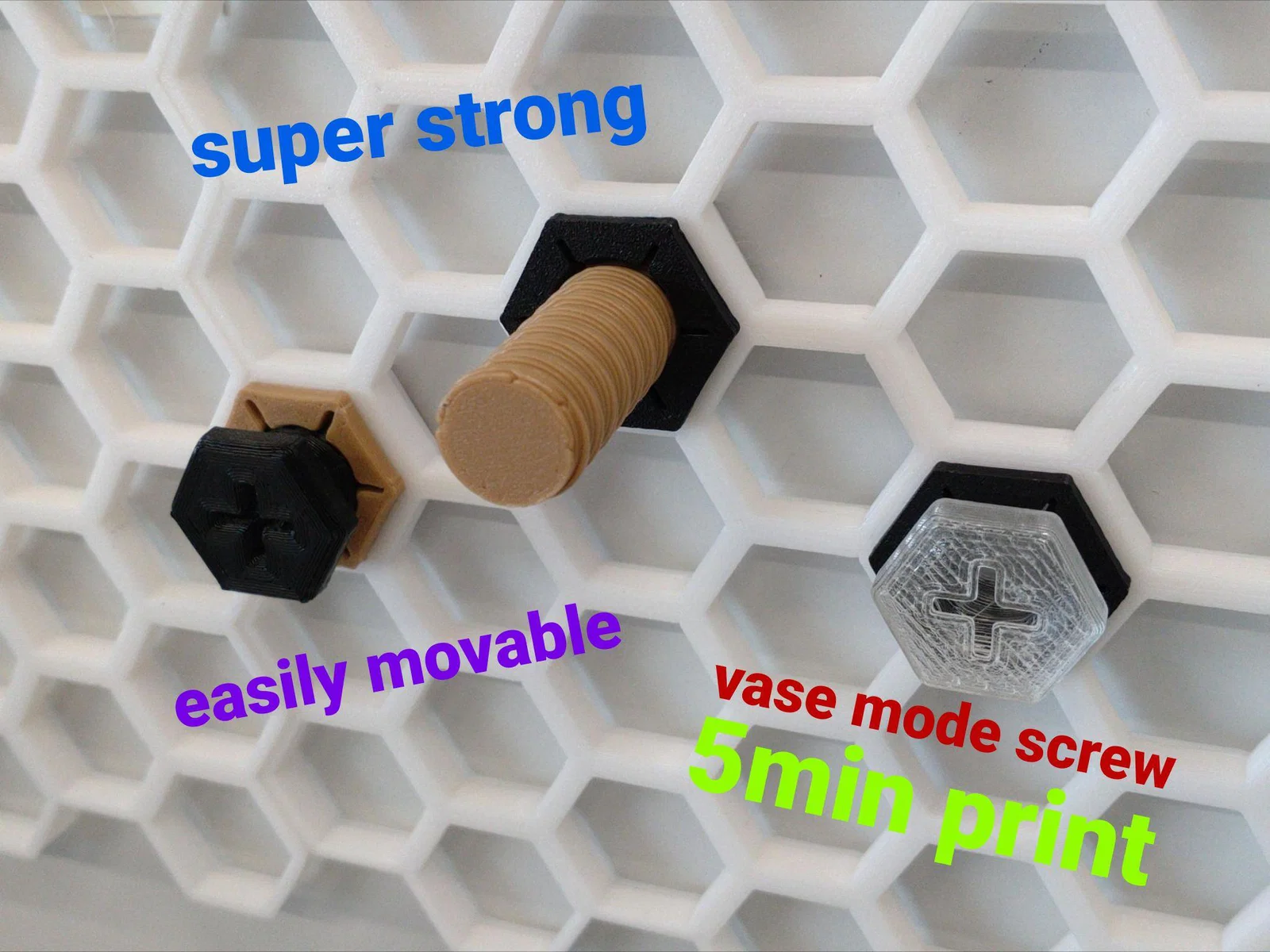

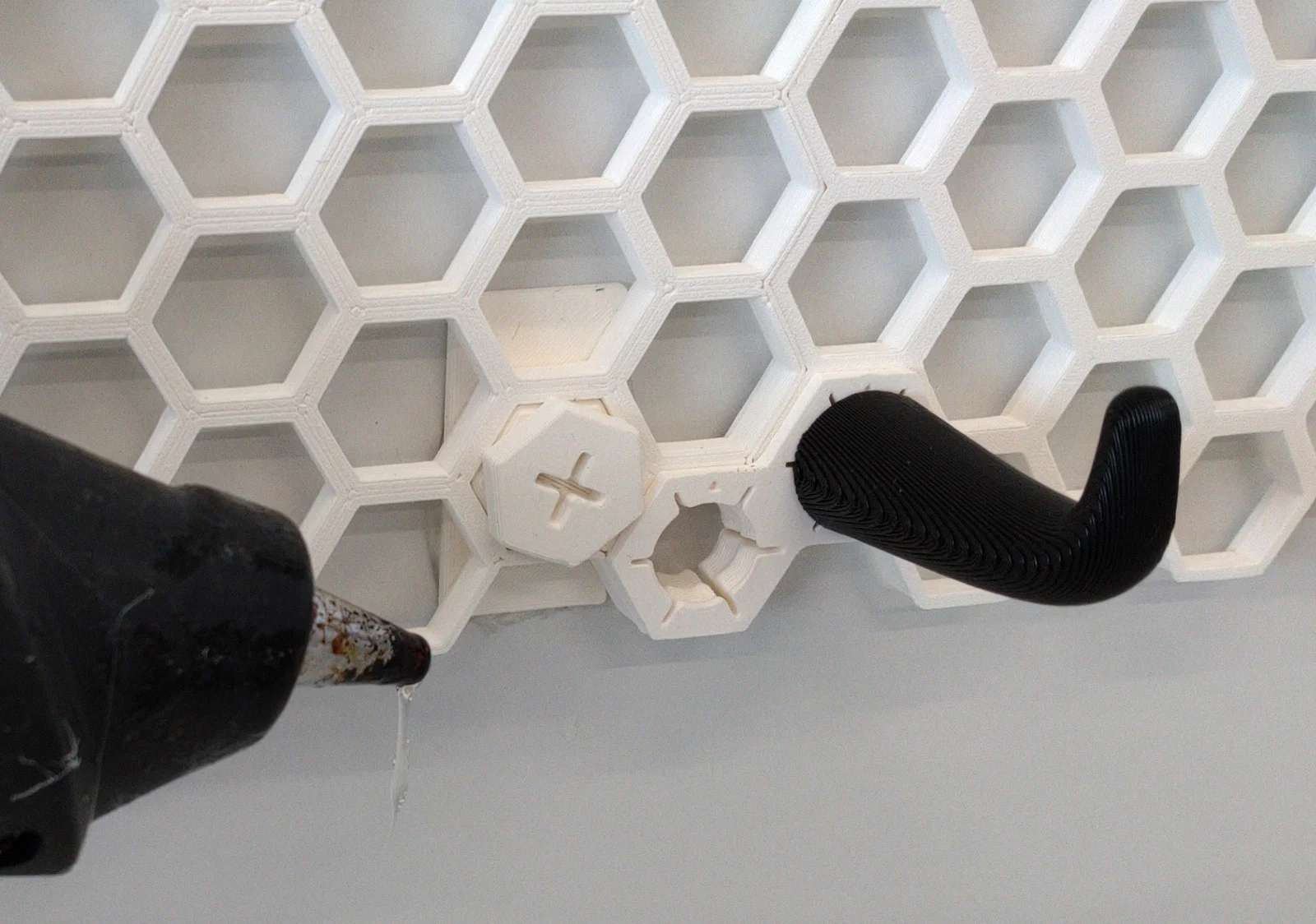

Vậy nên mình làm bộ threaded insert này: bấm (snap) vô đúng vị trí và tháo ra lại cũng dễ. Nó tự bám được, nhưng nếu muốn siết rất chắc thì chỉ cần vặn một món gì đó vô, ví dụ một trong các con vít hoặc ty ren đi kèm theo bộ này, hoặc một trong các .

Mình làm cái này bằng bản fork Python SDF của mình, code ở đây và có thể tùy biến nếu cần. Mấy cạnh “răng cưa” trong STL là artifact của Python SDF và có thể giảm bằng cách dùng grid mịn hơn. Nhưng như vậy file sẽ phình dung lượng lên, nên mình chọn giữ độ phân giải khá thấp.

👀 Xem để tìm các attachment thiết kế cho mấy insert này.

💡 Bạn có thể làm cho bất kỳ Honeycomb Storage Wall accessory nào tương thích Screwiverse bằng các adapter này

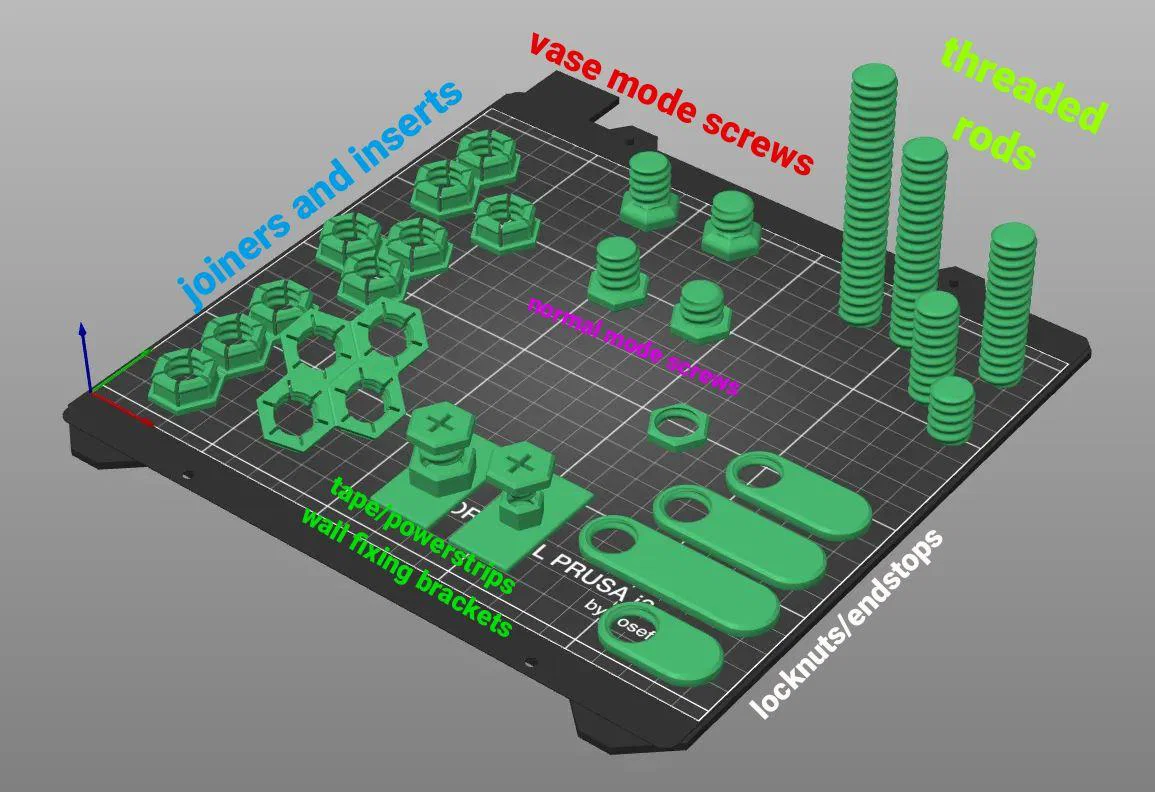

Trong hộp có gì?

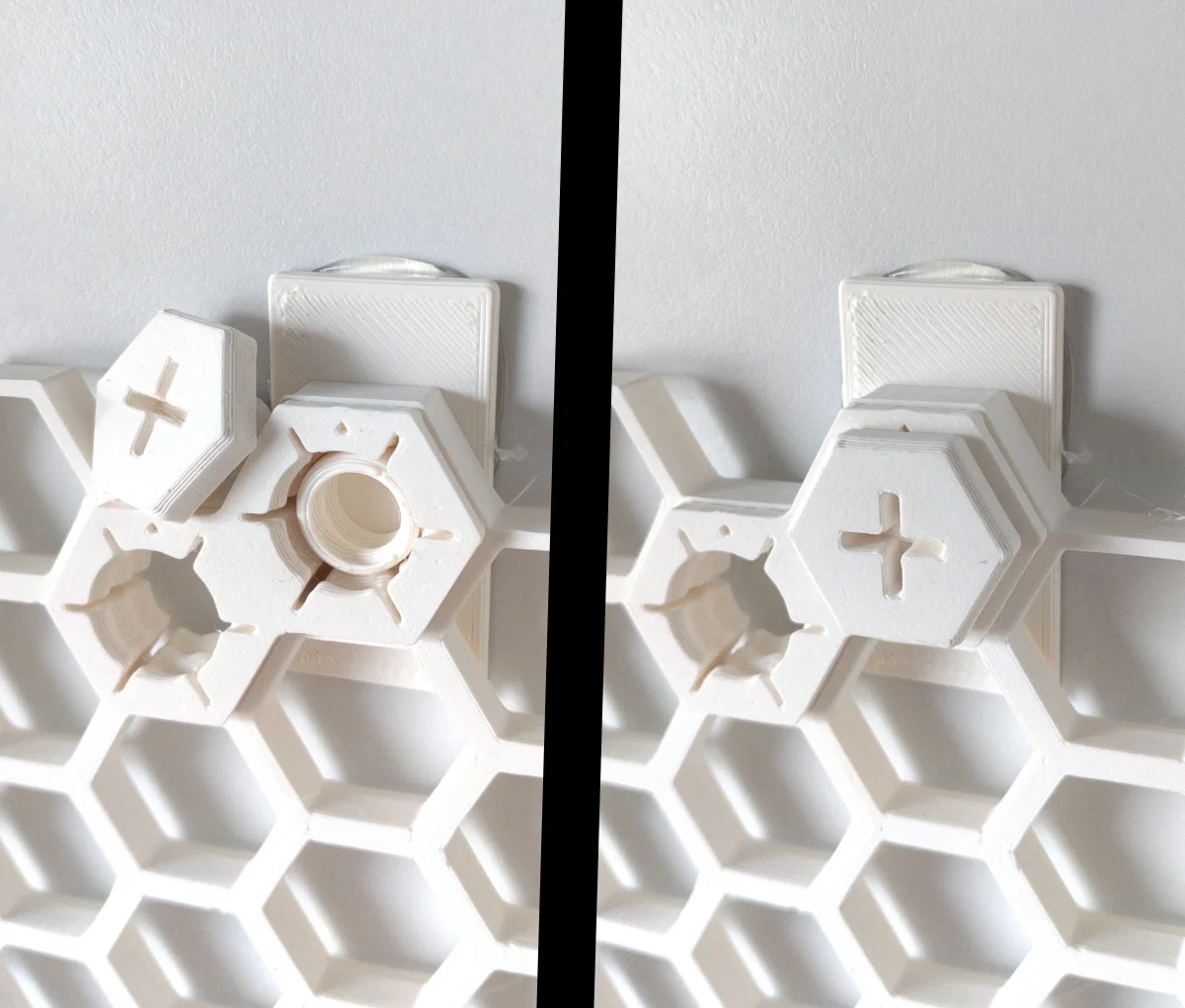

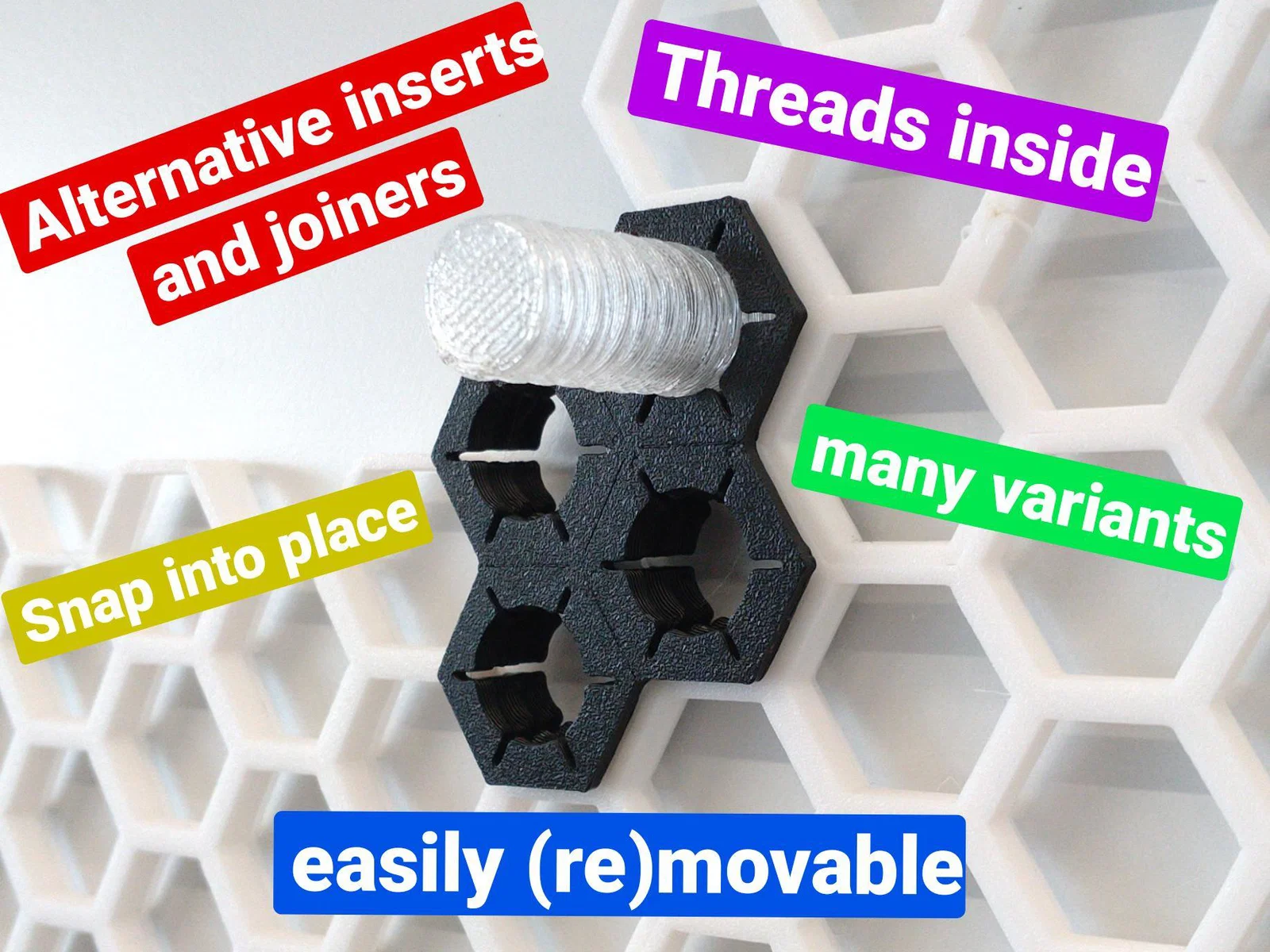

  • threaded insert/joiner dạng thay thế, dễ tháo và dễ dời vị trí. Trên mỗi cái có dấu tam giác nhỏ để chỉ phía “top”. Khi vặn attachment (ví dụ mấy tentacle hooks) vào thì nó sẽ canh theo đúng hướng này.
  • ty ren (threaded rods)
  • ê-cu và endstops
  • vít để cố định

Tham số

  • Thread thực ra chỉ là một hình tròn được offset khỏi tâm rồi extrude kèm xoắn (rotate):
    • đường kính 15mm
    • pitch 4mm
    • dài 10mm
    • offset tâm 0.5mm
    • trong OpenScad, đại khái như vầy
      linear_extrude(10,twist=-10/(4/360))translate([0.5,0,0])circle(d=14); là đủ để bắt đầu

Print Settings

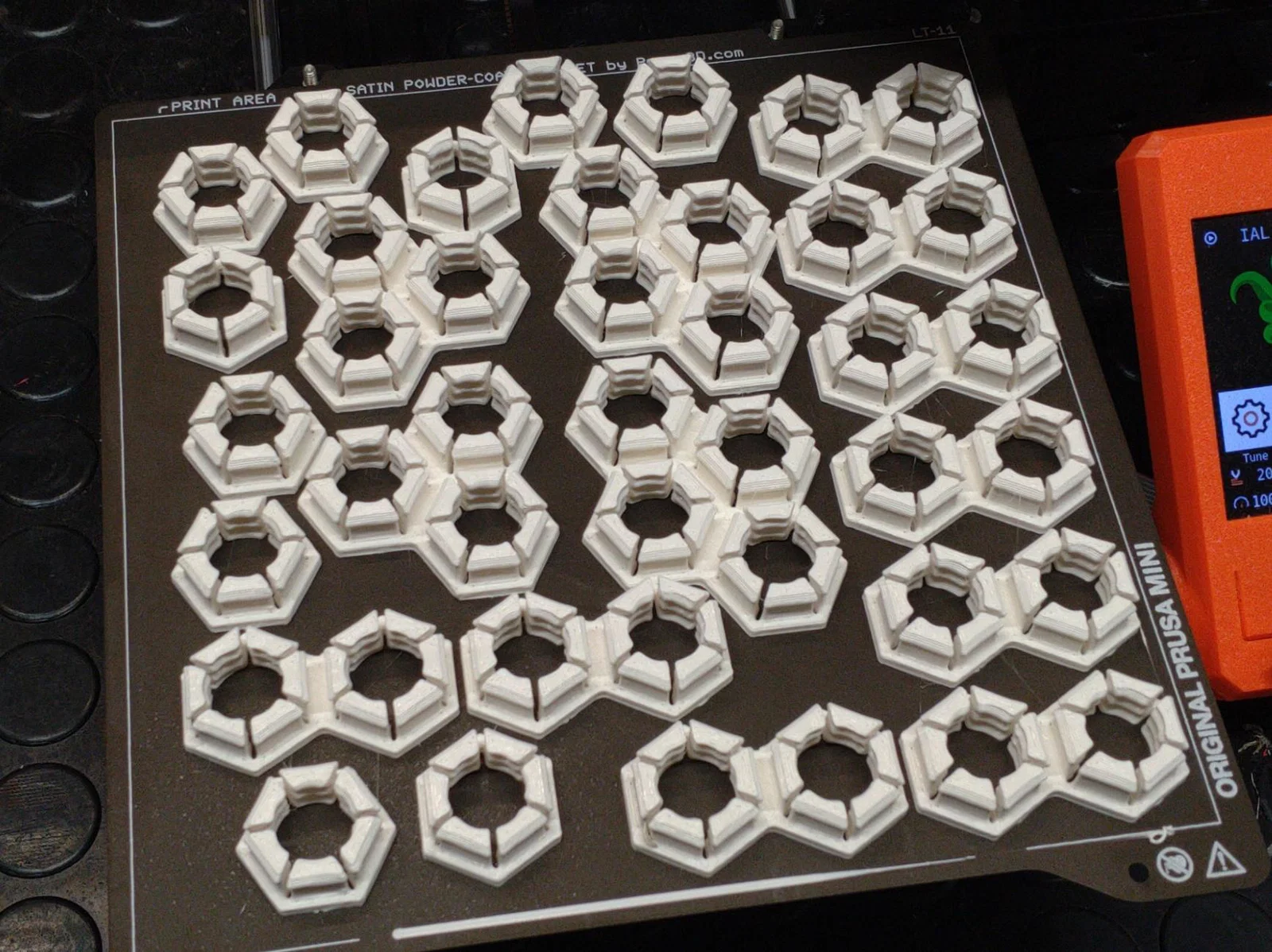

  • Threaded Inserts: 100% infill hoặc ∞ perimeters; extrusion width tới 0.7mm và layer height 0.4mm vẫn OK. Profile mặc định nhìn chung đều chạy được.

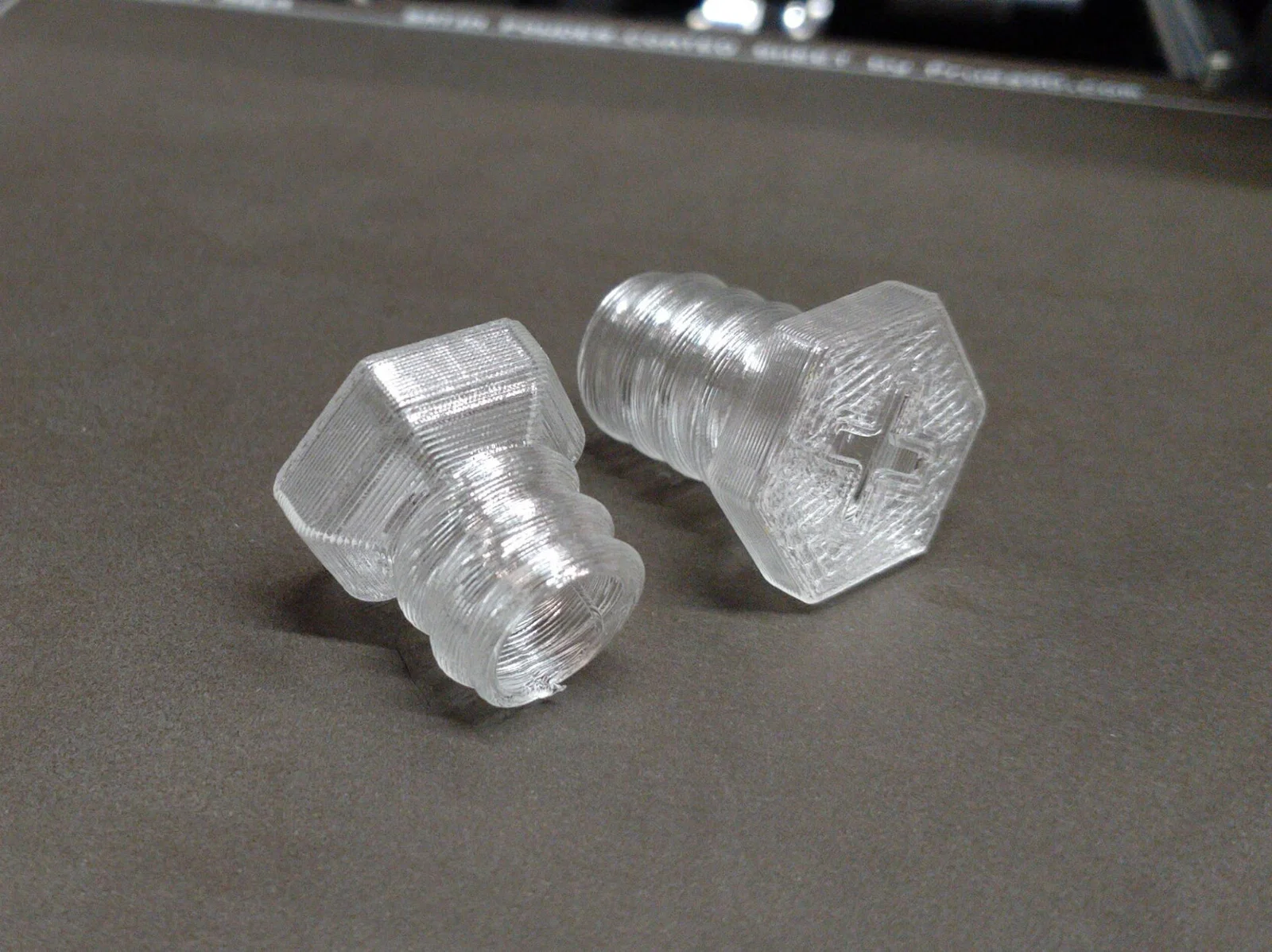

  • Threaded Rods: Mình khuyên dùng vase mode với extrusion width tối thiểu 1mm (hoặc ít nhất 100% infill nếu in normal mode) cho ty ren, không là dễ bị gãy.

Changelog

  • 11.05.2023: cải thiện dung sai của threaded insert, giờ lắp dễ hơn và bám chắc hơn
  • 15.05.2023: thêm stopnut và threaded rods có vành
  • 19.05.2023: tăng đường kính thread lên 15mm, pitch 3mm vì mấy ty trước đó gãy quá dễ. Cơ chế khóa của insert cũng được cải thiện đáng kể. Nếu bạn vẫn muốn bản ty ren đường kính 10mm thì báo mình biết.

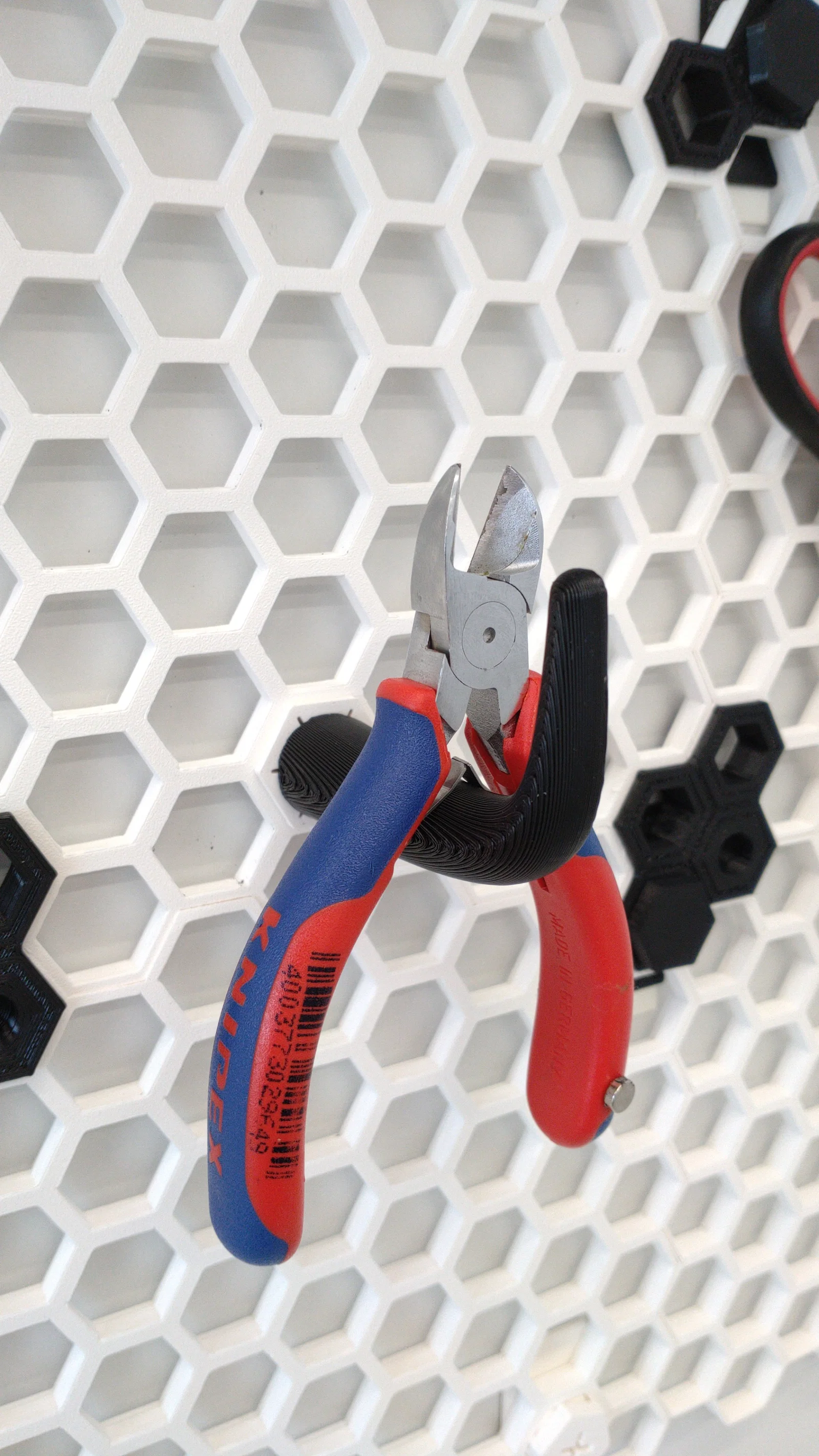

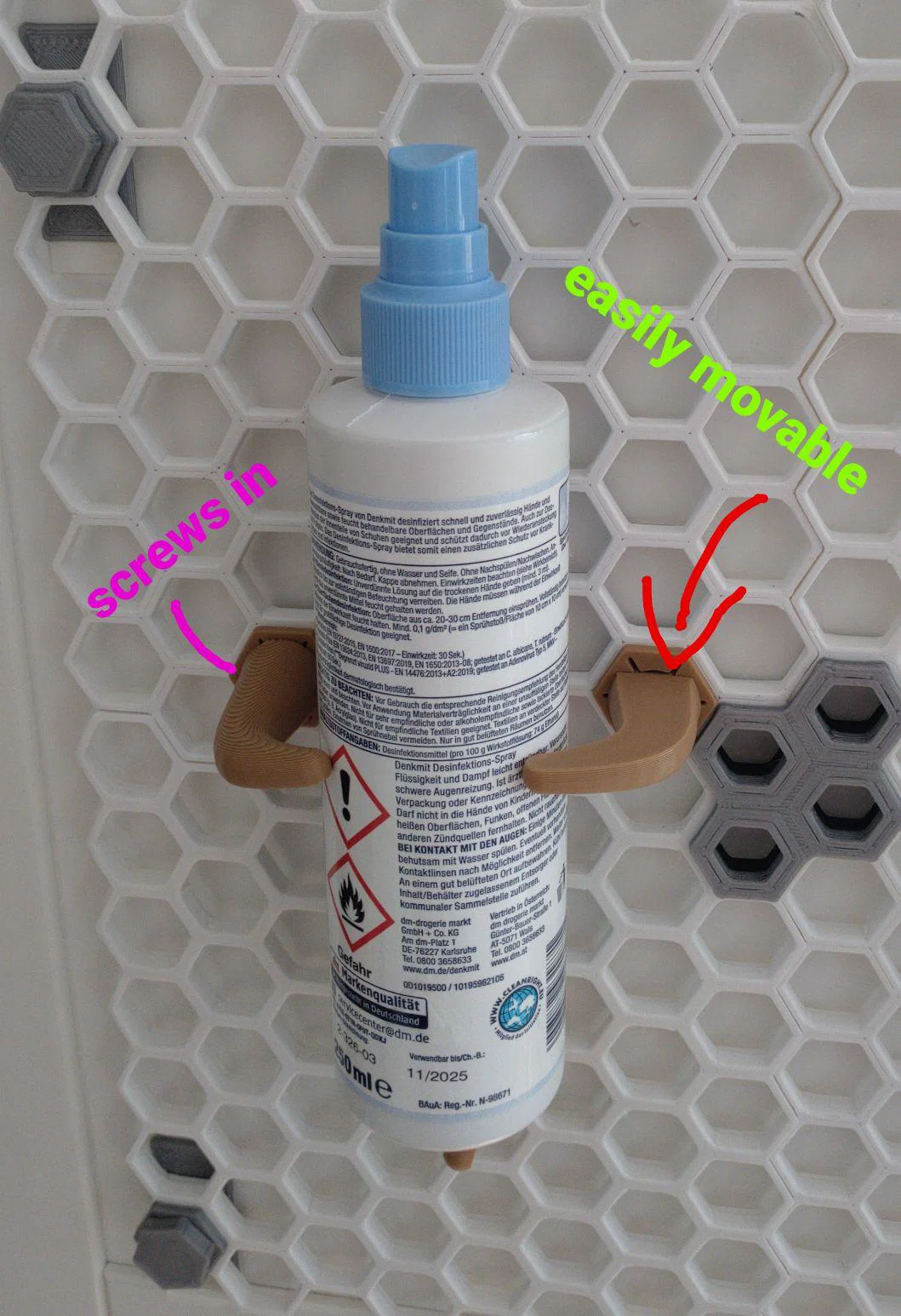

  • 19.05.2023: thêm tentacle hook
  • 21.05.2023: thêm tentacle hook hình chữ nhật với nhiều kích thước khác nhau
  • 23.05.2023:

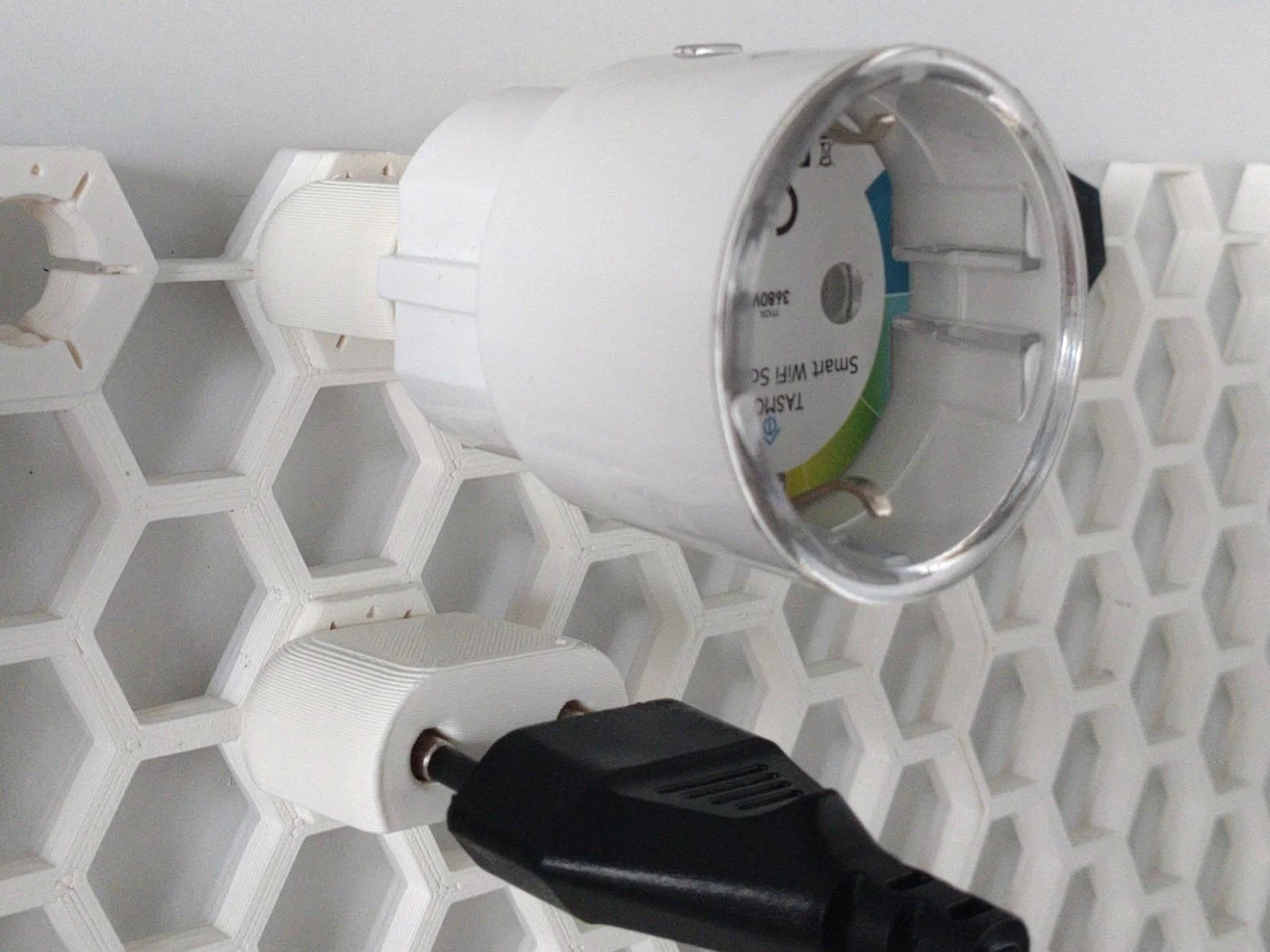

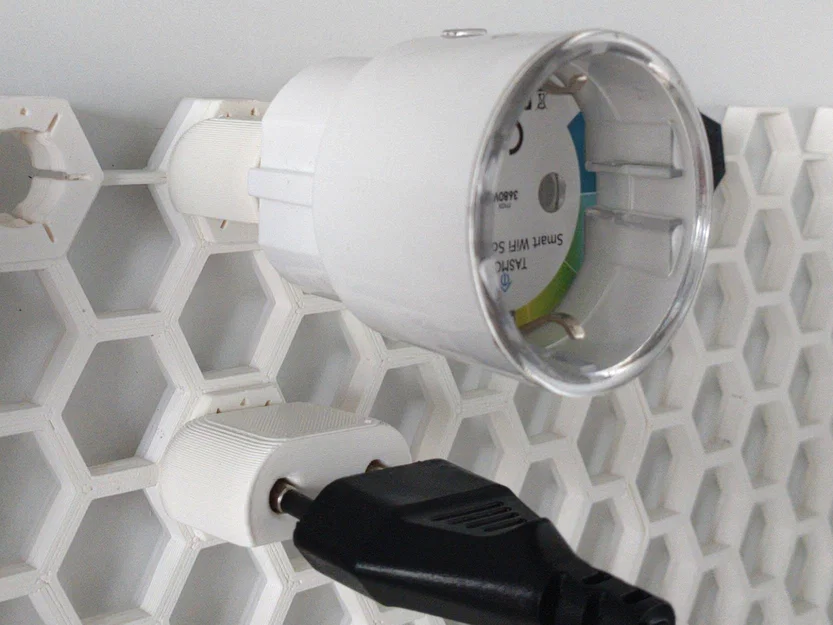

    • thêm wall bracket cho threaded insert và ổ cắm điện EU giả (dummy)
    • chuyển , và sang các thiết kế riêng
    • thêm nhiều threaded insert joiner hơn
  • 27.02.2024: thêm sketch SolveSpace cho kích thước thread
  • 20.03.2024: thêm model SolveSpace của ty ren 10mm

Coi thêm Ẩn bớt

Thông số in

Định dạng
gcodeslvsstl
Số file mô hình
26
Tổng dung lượng
175,4 MB
File lớn nhất
19,1 MB
