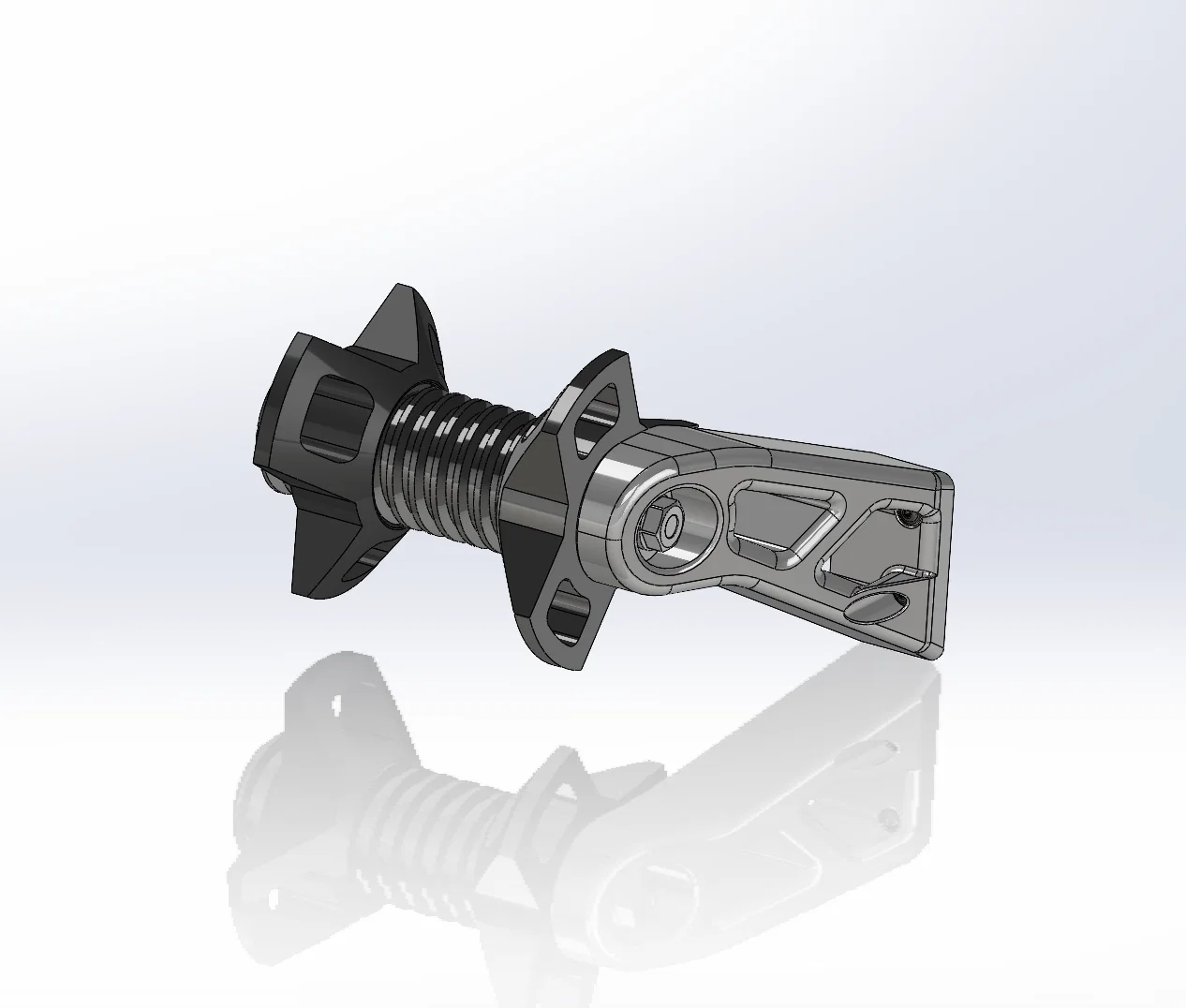

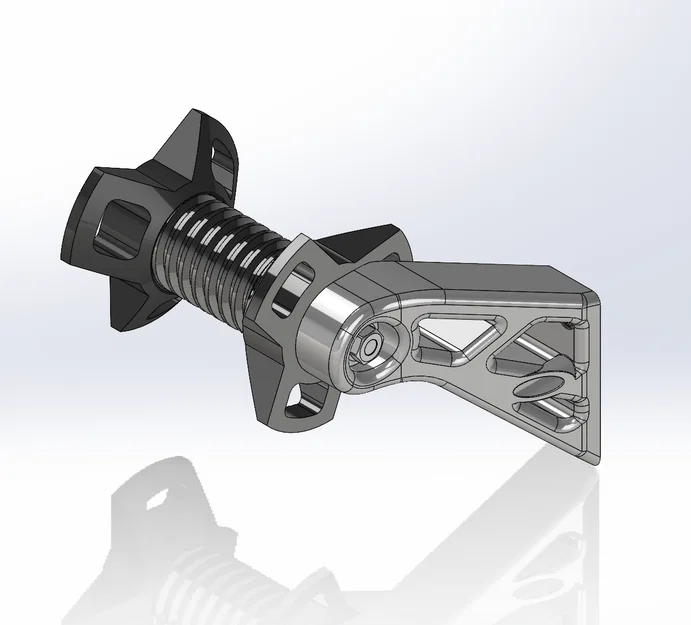

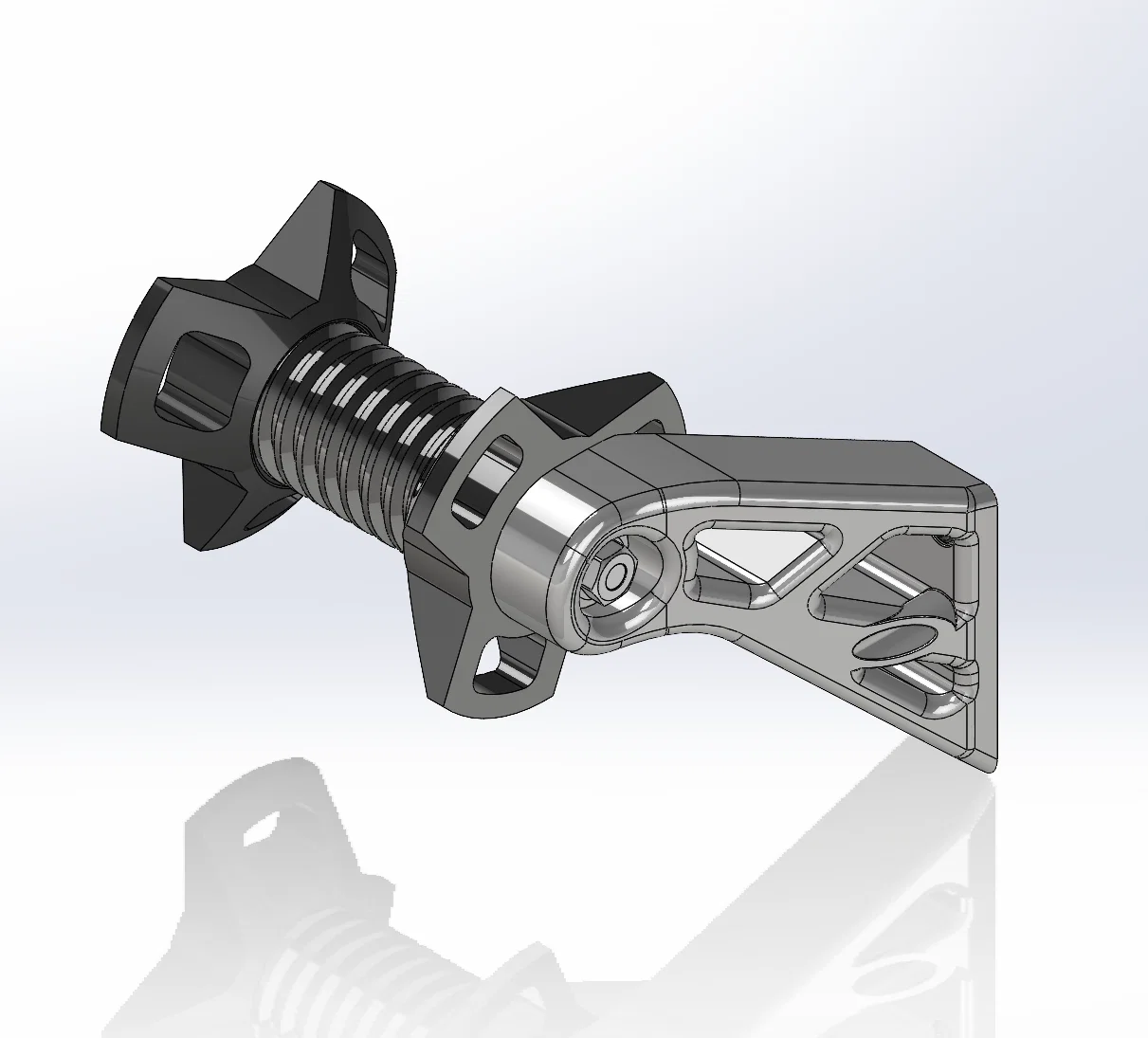

Bộ Đỡ Cuộn A1 Mini Dùng Ball Bearing (A1 Mini Ball Bearing Spool Holder)

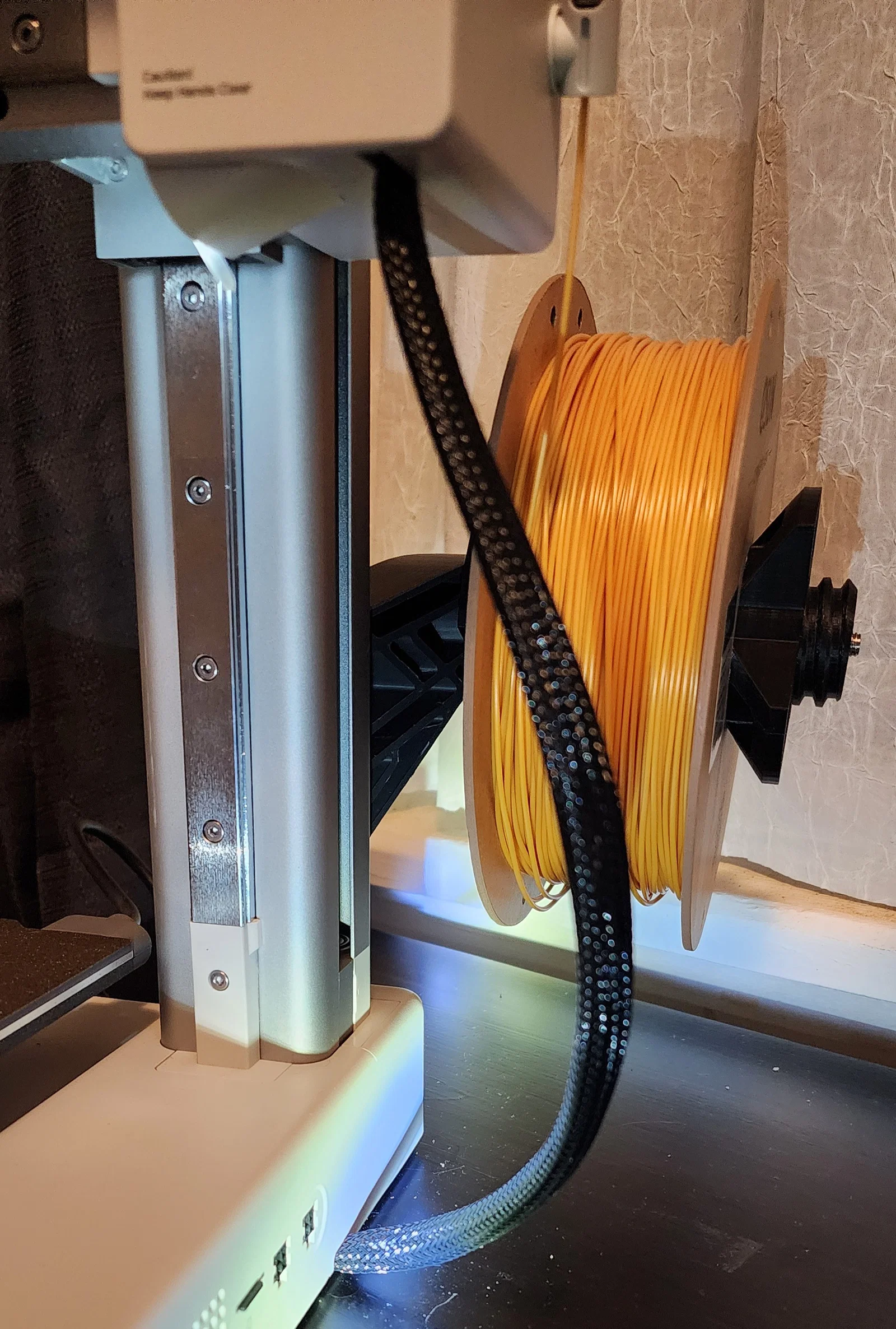

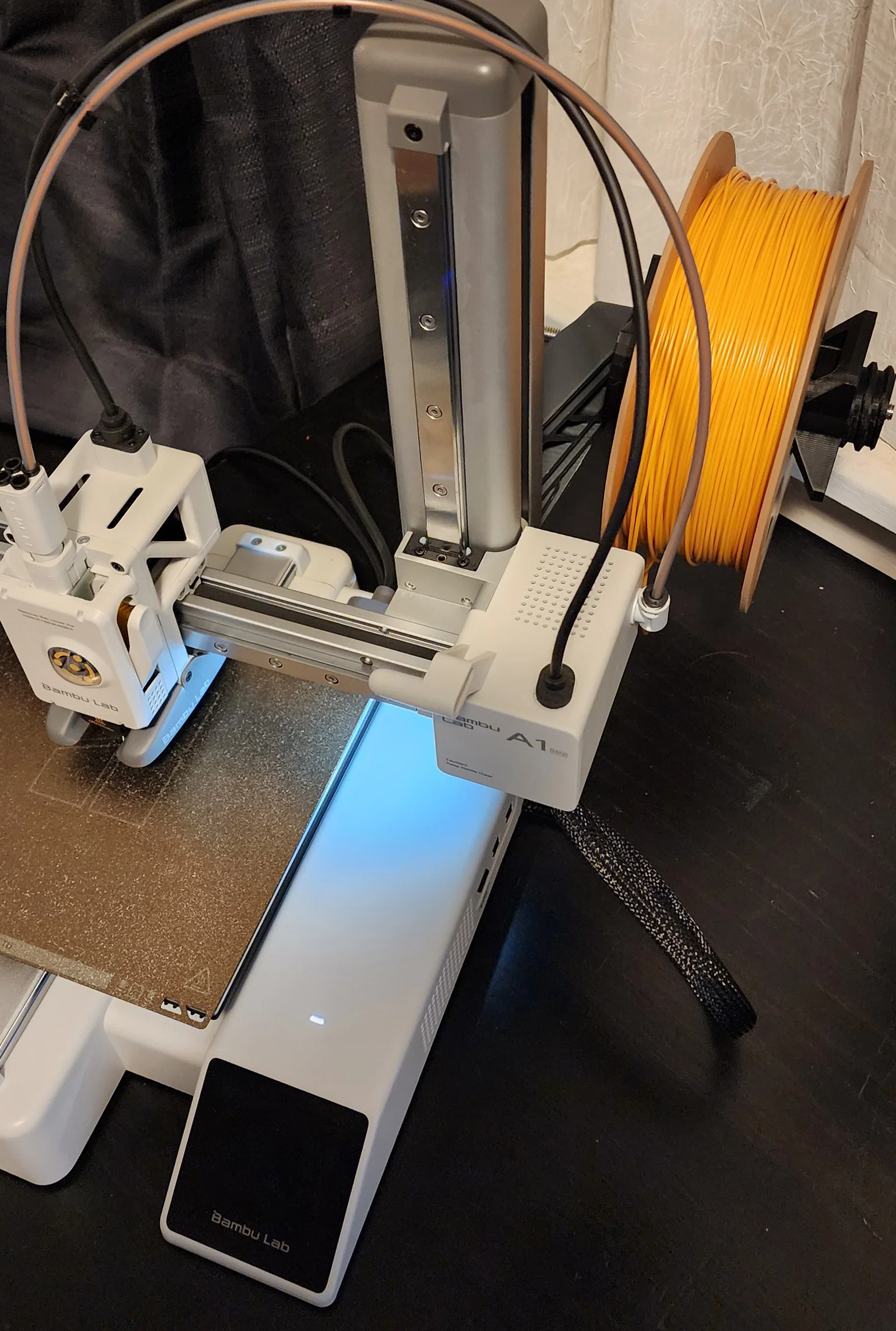

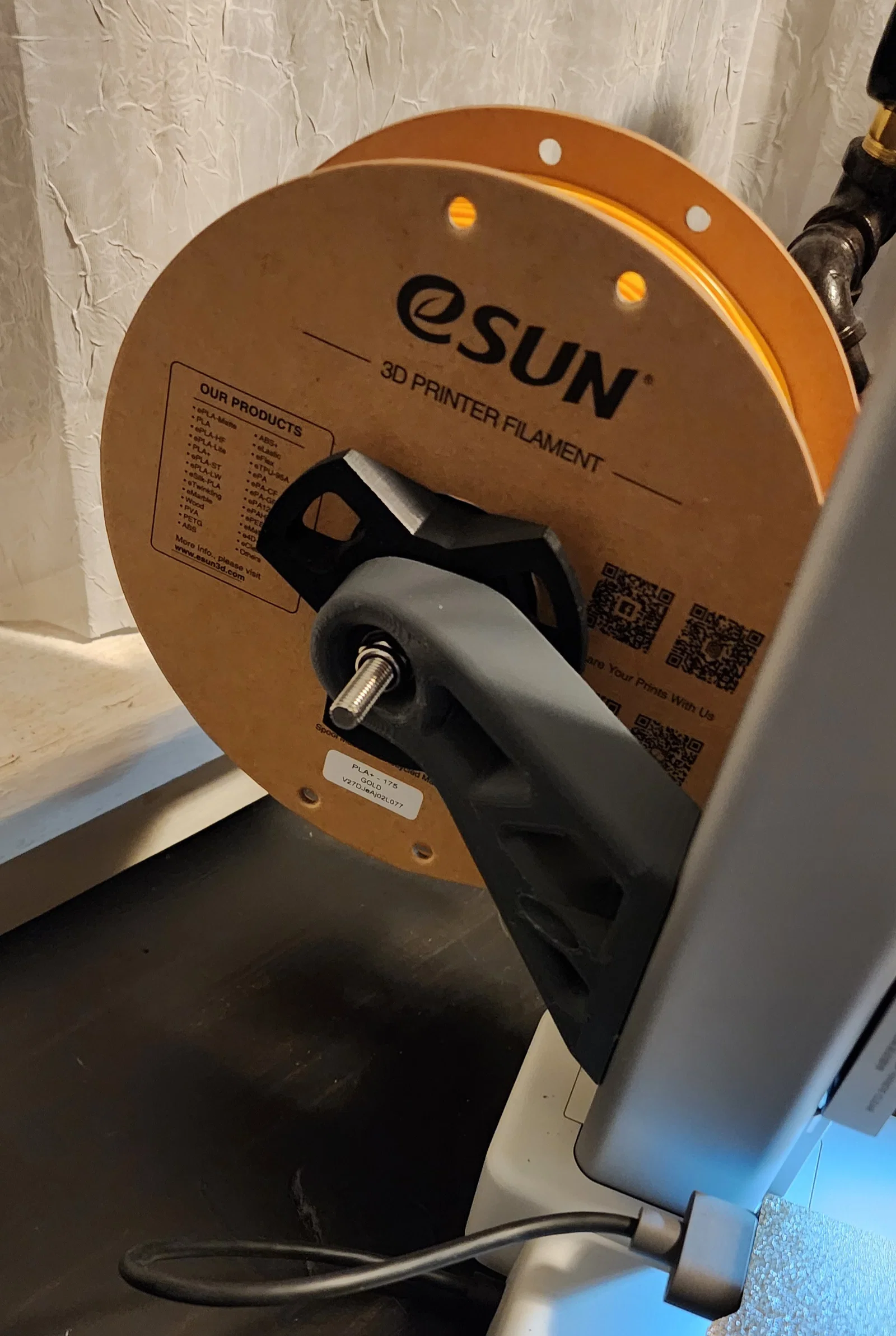

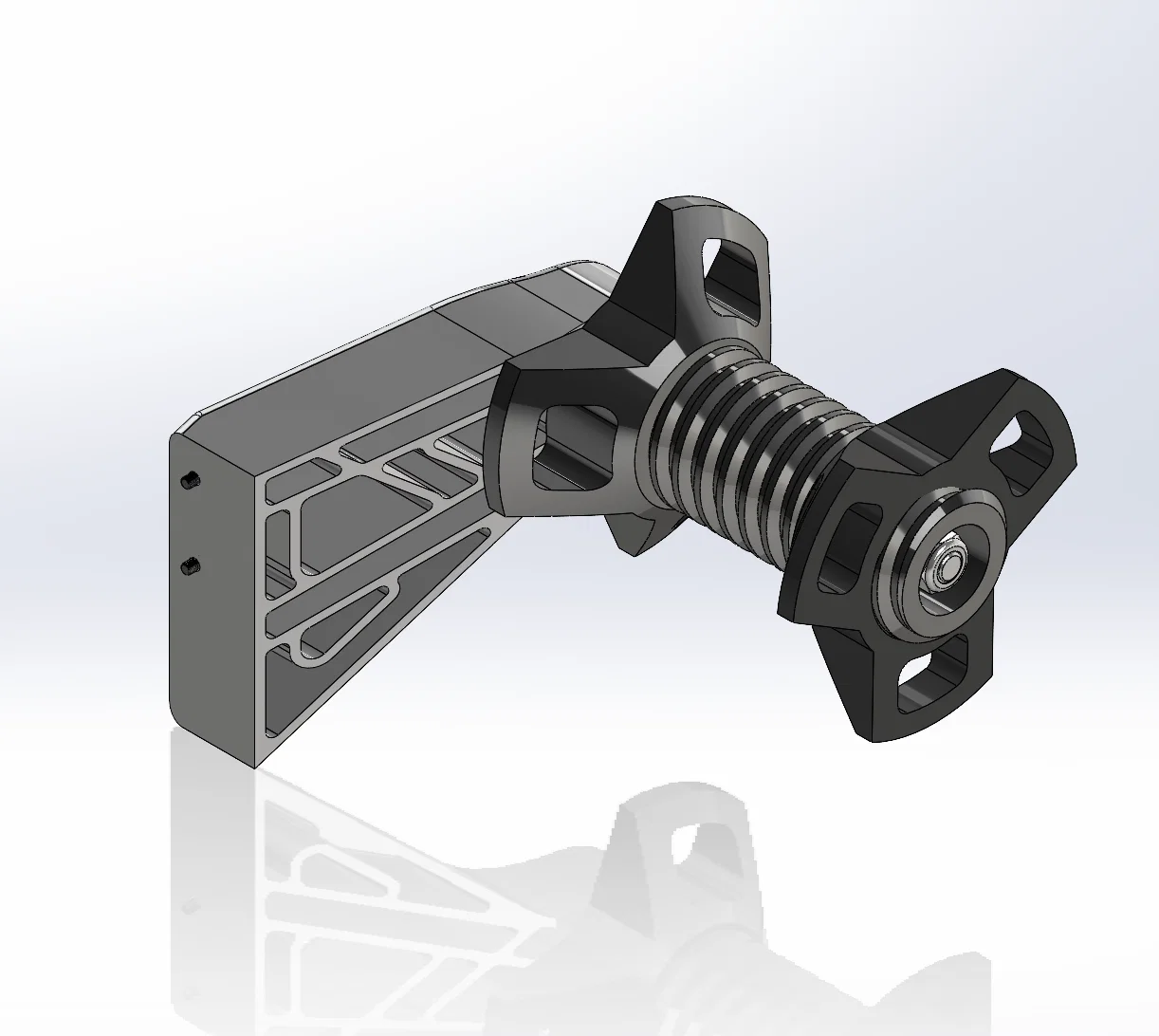

Bộ đỡ cuộn filament dùng ball bearing cho A1 Mini, bắt ốc đúng vị trí spool holder zin của máy. Độ siết/độ cản của spool holder có thể chỉnh bằng nylon locking nut (nylock). Nếu muốn chỉnh mịn hơn thì có thể dùng phần cứng M8x1.00 fine thread.

Mình in phần arm với số lớp tường (wall count) dày, để mặt hở (phía cuộn spool) úp xuống.

In Spool Screw và Spool Nut ở 0.16 hoặc layer height thấp hơn, dựng đứng với đầu tay vặn 3 cạnh quay xuống, chỉ support phần lỗ nơi đặt bearing. In như vậy thì gần như không cần dọn ren (thread clean up) gì hết. Mình cũng in hai món này với wall count dày, nhưng không chắc có thật sự cần thiết không.

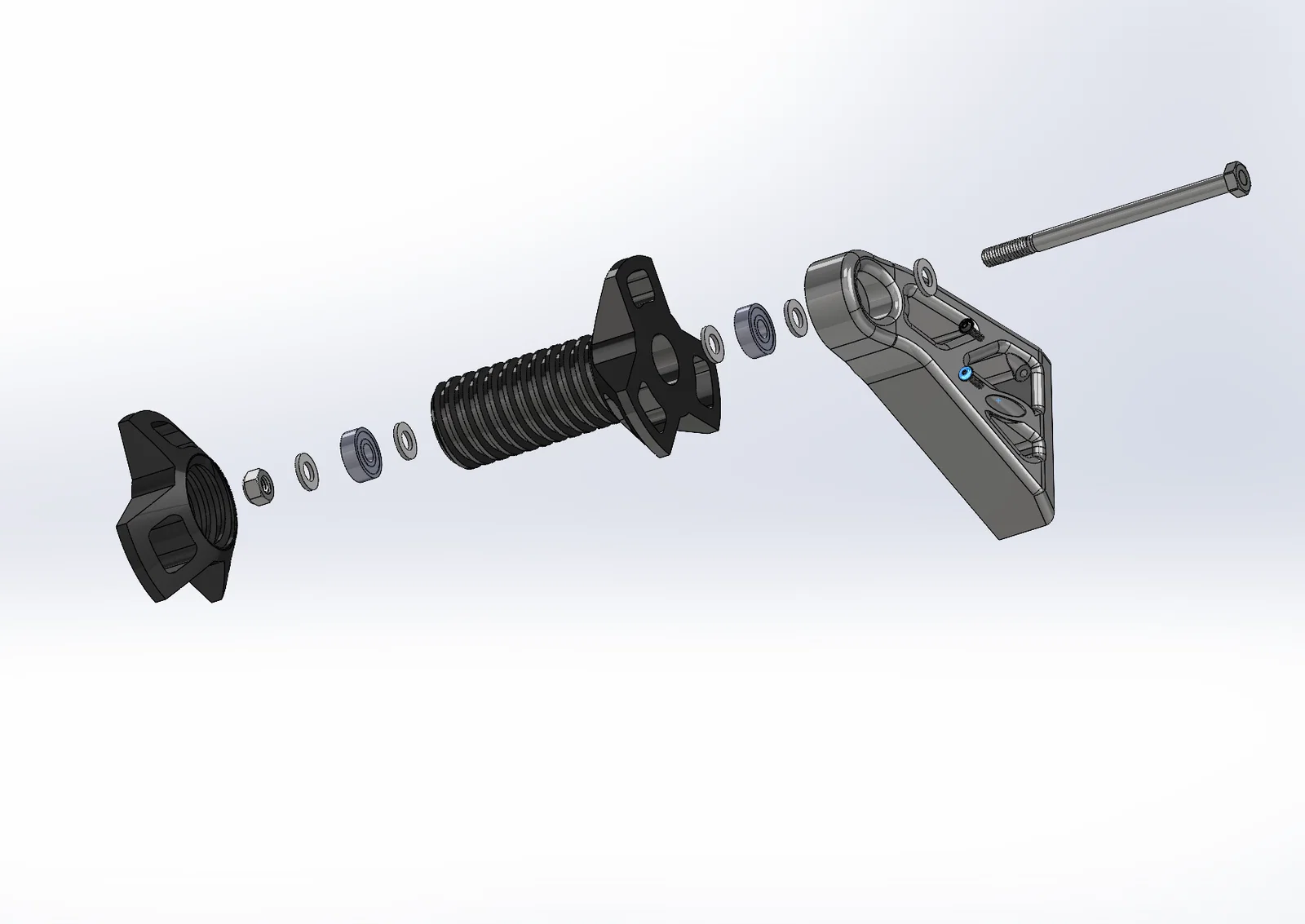

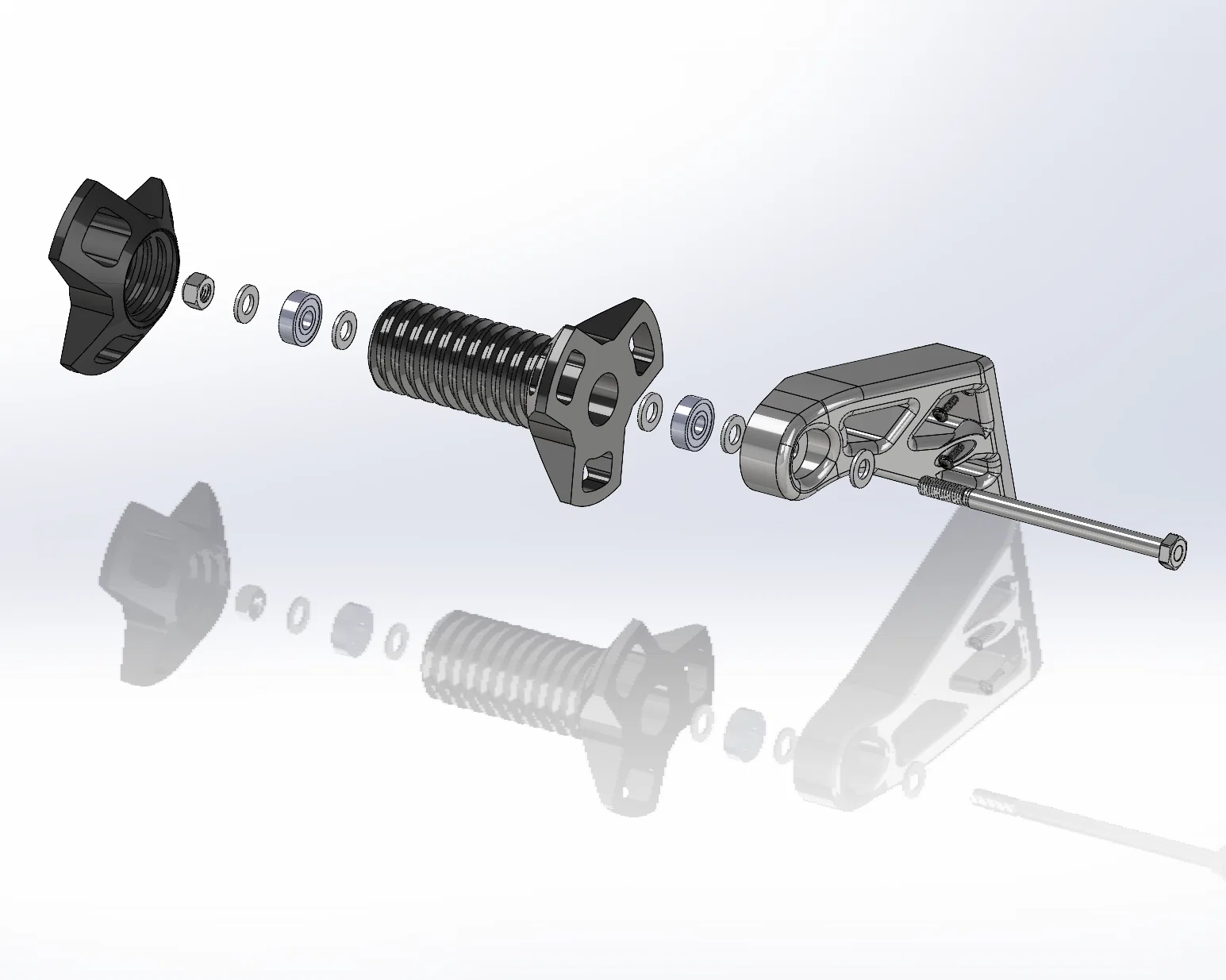

Bạn sẽ cần -

Printed Parts

(1) A1 Mini Spool Holder arm

(1) Spool Screw

(1) Spool Nut

Store Bought

(1) bu lông/ốc vít M8x1.25x120

(6) long đền phẳng M8 (M8 Flat Washer)

(1) M8x1.25 Nylock Nut hoặc đai ốc thường + long đền khóa (lock washer).

(2) Bearings 8x22x7

(2) ốc M3x12

*Nếu bạn thích chuẩn SAE thì có thể dùng phần cứng 5/16 thay cho M8. Bu lông sẽ dài 5 inch.

UPDATE 10042024 -

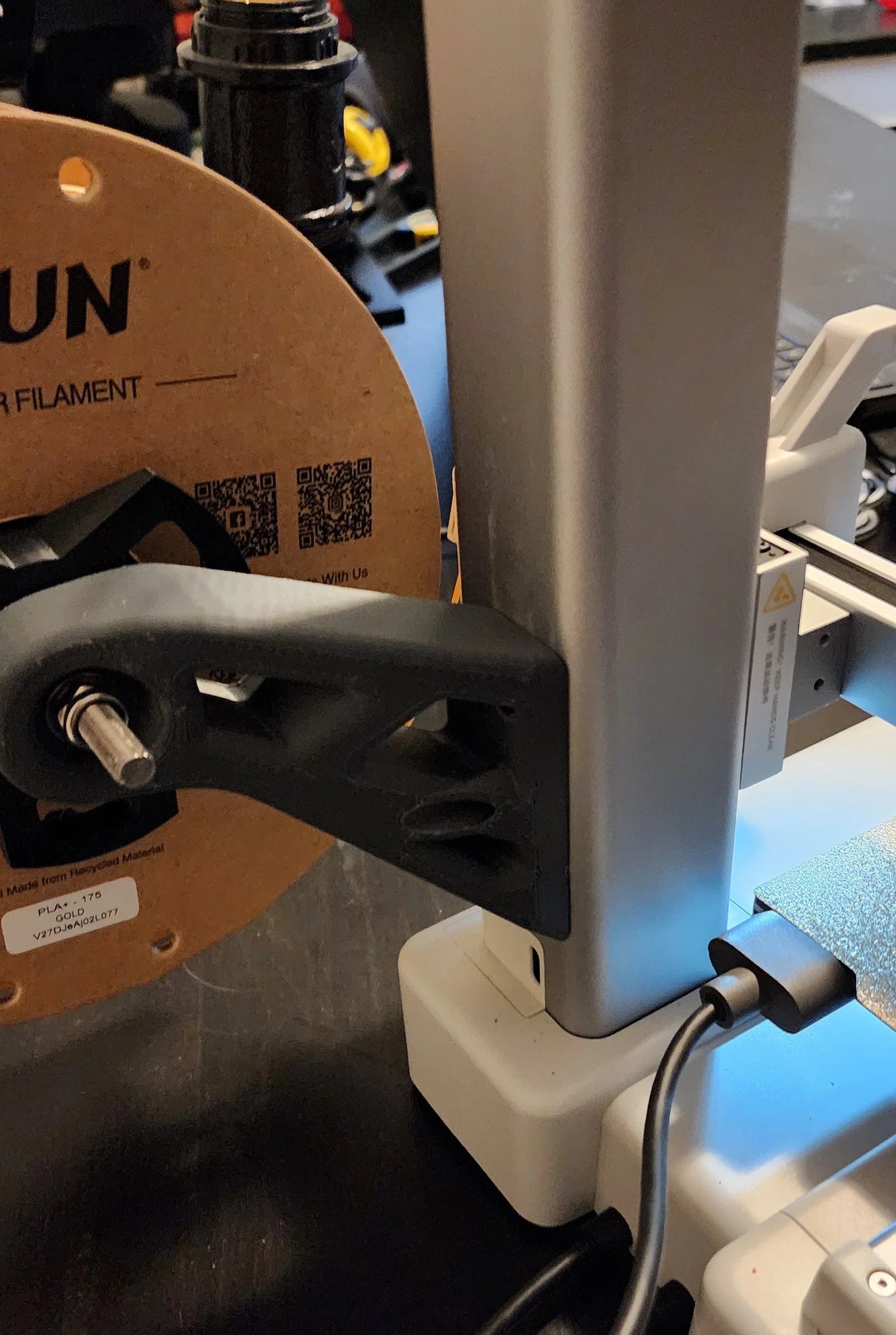

Mình có thêm một bản arm mỏng hơn, có thể in với mặt hở hướng lên trên.
