Wago 221-2411 Clip
Clip giữ/kẹp cho Wago 221-2411 quick splice clamps, giúp ghép nhiều clamp lại gọn gàng. Khuyến nghị in PETG, cần lực khi lắp. Lưu ý layer height 0.1 mm. Có kèm file FreeCAD (cần Lattice2, mesh bằng Mephisto).
Mô tả

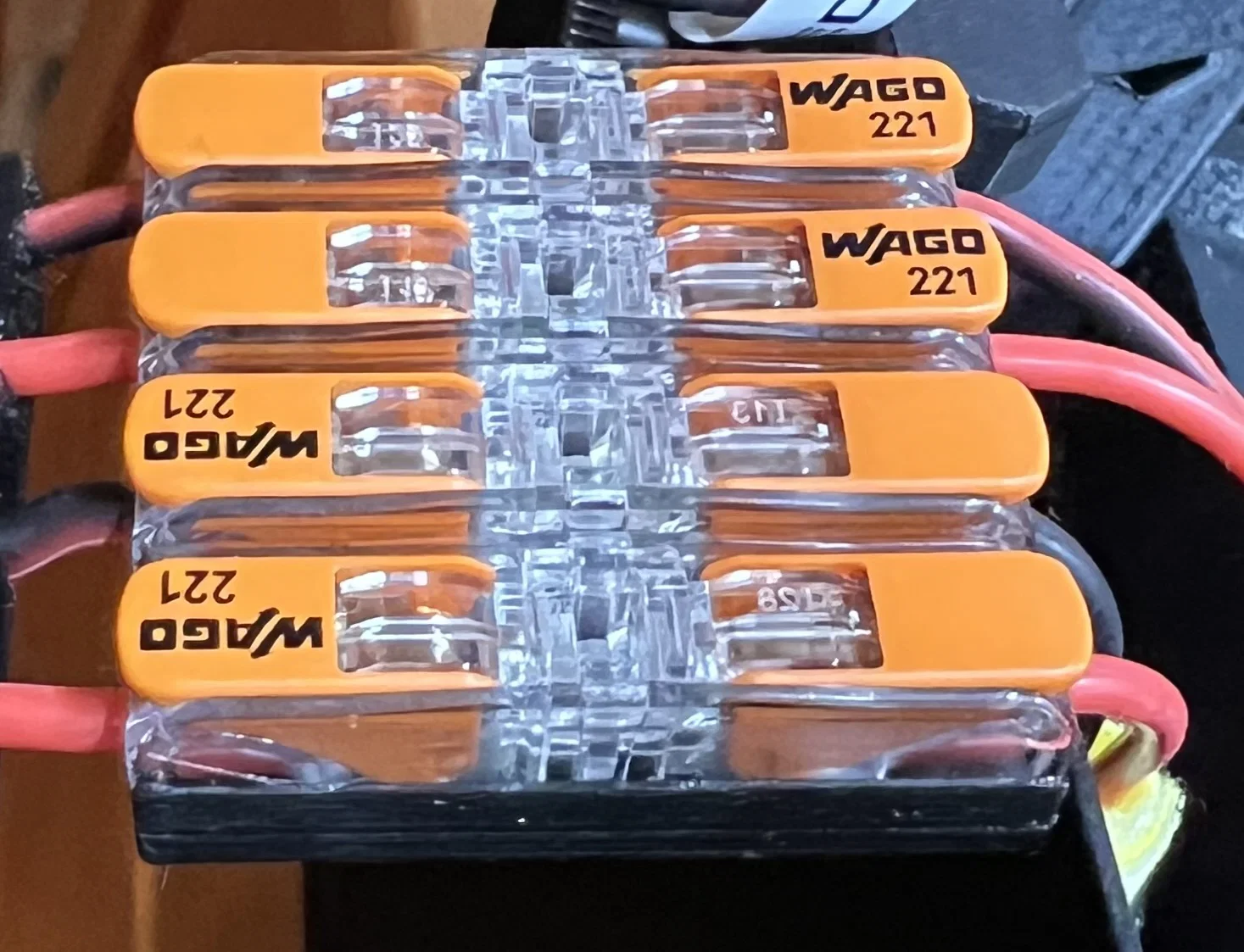

Wago 221-2411 là loại spring clamp splice khá phổ biến, rất tiện để nối nhanh, ví dụ như nối thanh LED hoặc quạt ở phía trên vỏ máy (enclosure) xuống bộ nguồn ở phía dưới. Mẫu này giúp bạn kẹp (clip) nhiều cái lại với nhau. Nếu cần nhiều hơn, bạn chỉ việc gộp chúng lại trong slicer.
Nên in bằng filament chịu được một chút lực mà không bị gãy như PETG. Khi lắp clamp vào sẽ cần dùng một lực nhất định.
Quan trọng: Dùng layer height 0.1 mm cho các lớp
- 1.2 - 1.6 mm
- 2.2 - 2.7 mm
Kèm theo luôn file model FreeCAD. Ngoài cấu hình tiêu chuẩn thì cần thêm add-on Lattice2, và phần tạo mesh nên thực hiện bằng Mephisto generator; bản mặc định sẽ tạo ra file STL có vấn đề.
