Đầu chuyển ống 140mm sang 100mm (Adaptor)
Adaptor dễ in để chuyển từ ống mềm 140mm sang ống mềm 100mm, dùng đai siết (clamp). Có 2 bản ngắn/dài với đoạn kẹp 30mm hoặc 50mm; thiết kế in úp đầu lớn xuống bàn, không cần supports.
Mô tả
Thiết kế
Các món này được làm để nối ống thông gió mềm 100mm với ống điều hoà mềm 140mm bằng đai siết (clamp).

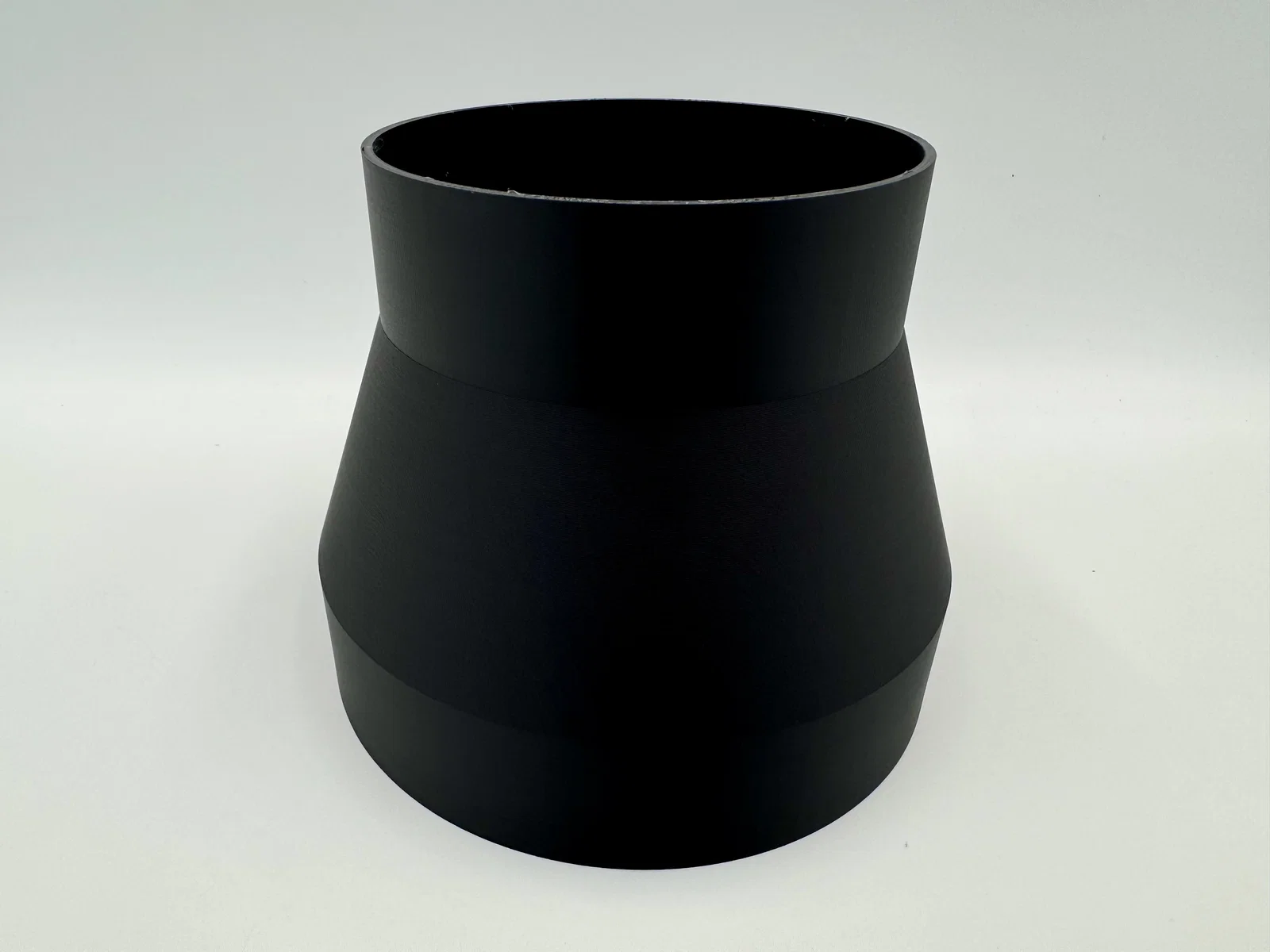

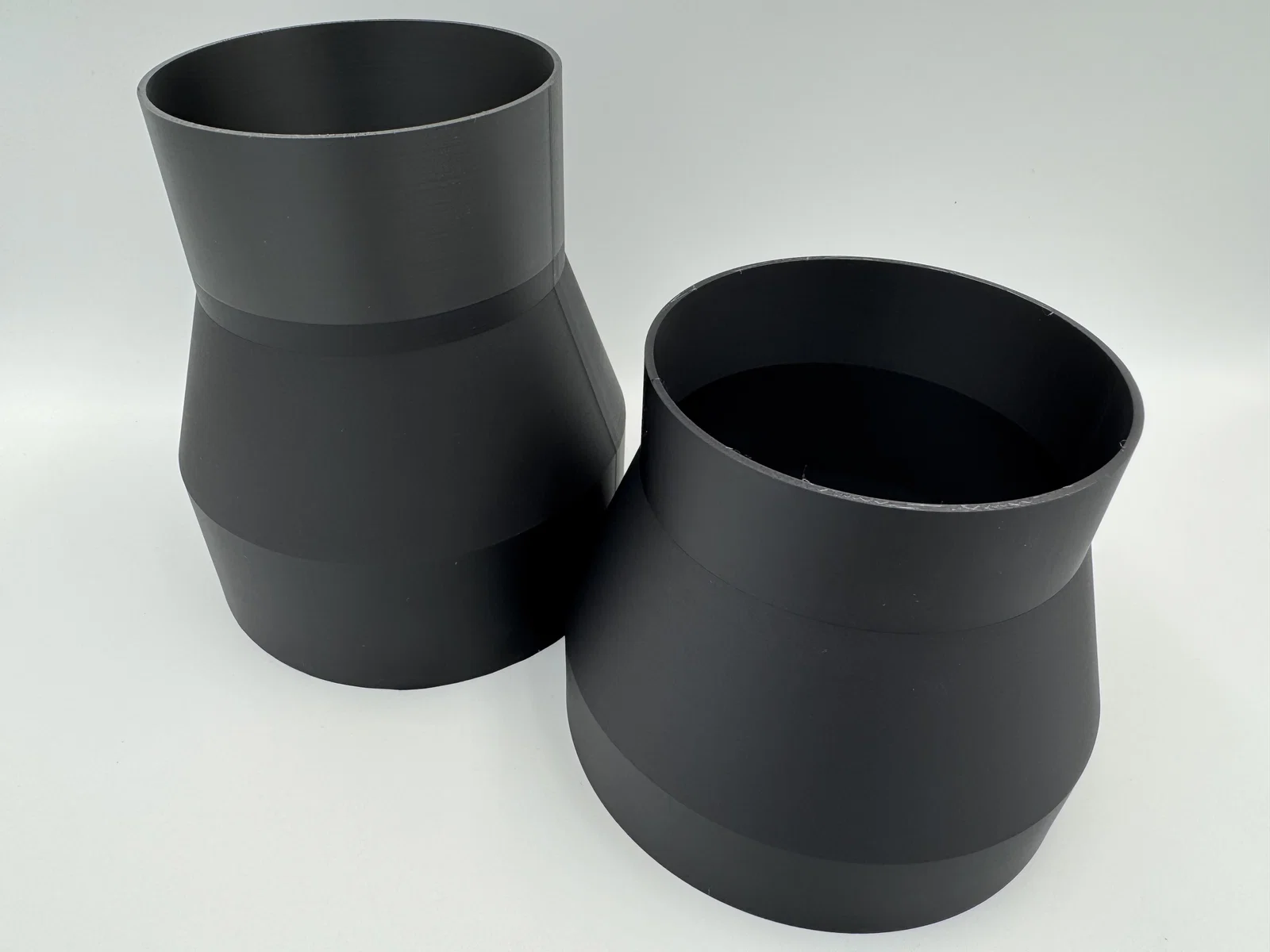

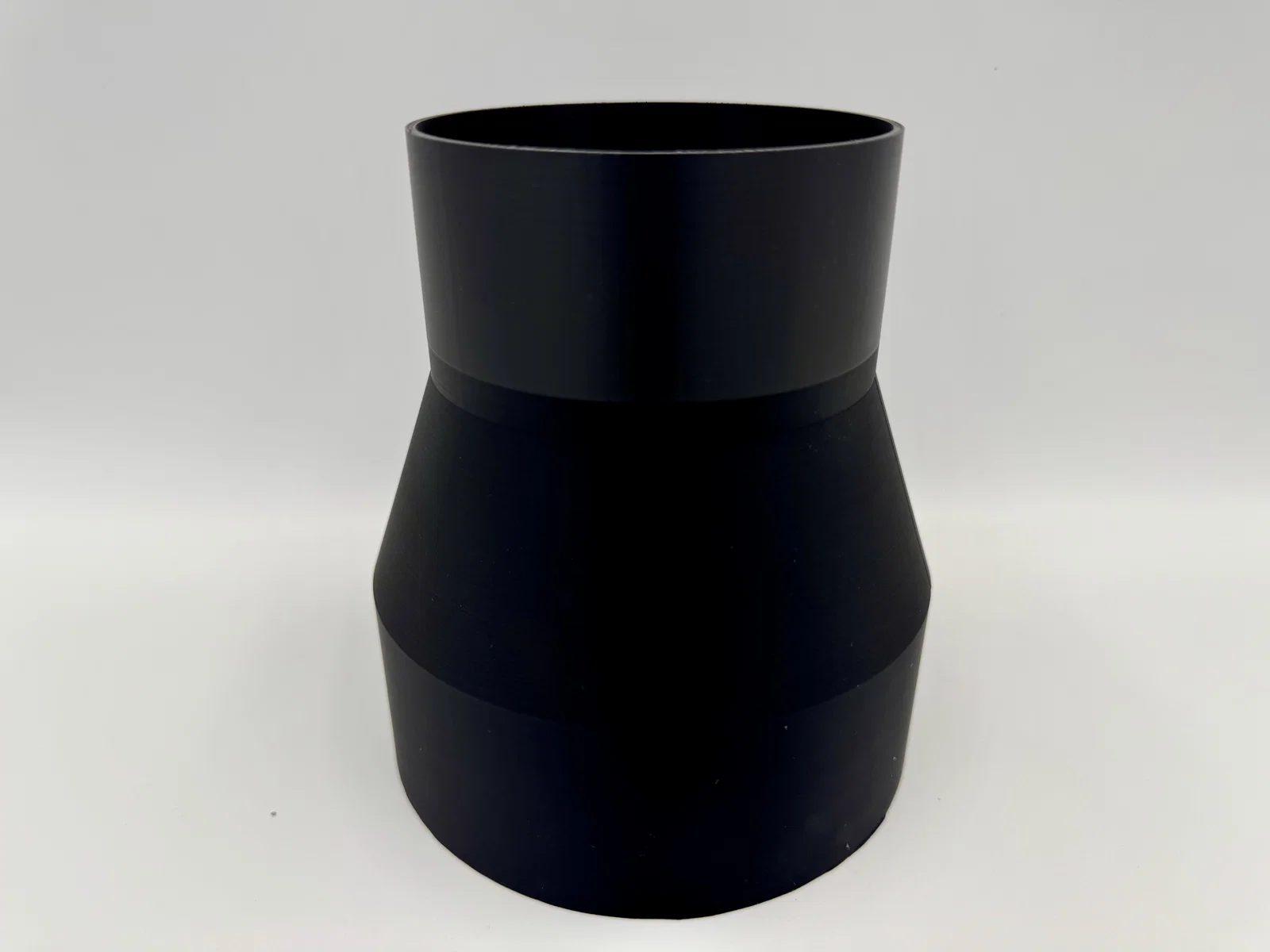

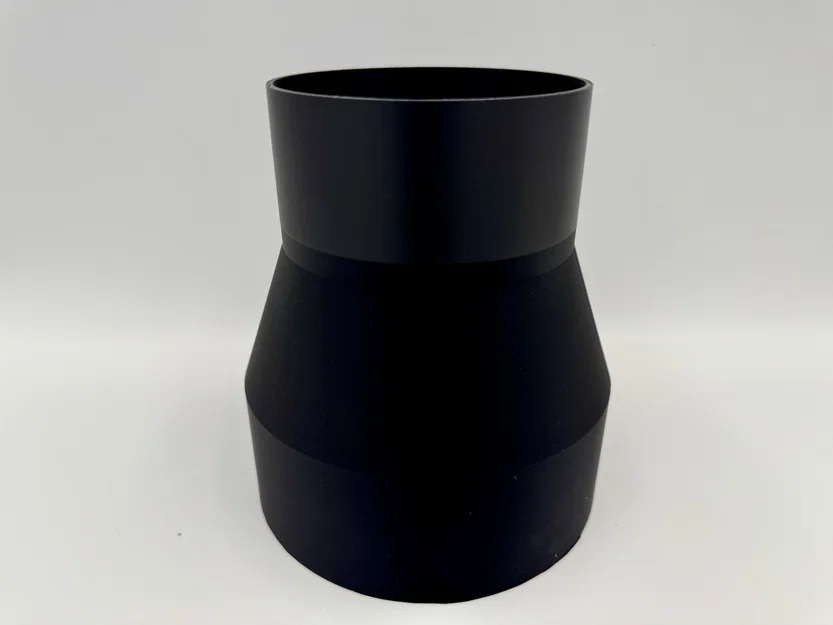

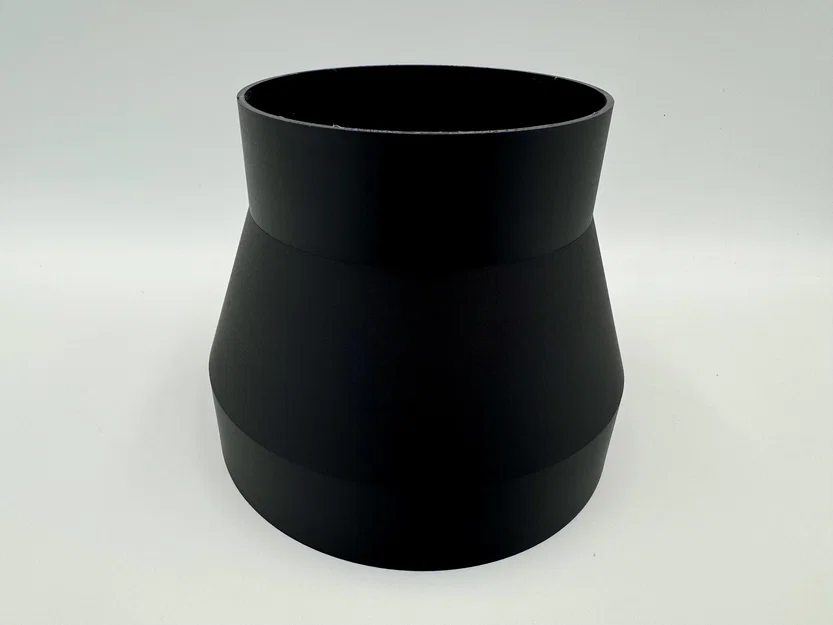

Có 2 kích thước. Bản ngắn có phần 30mm để kẹp ống ở mỗi đầu, còn bản dài có phần 50mm.
Đường kính ngoài của đầu 100mm là 98.8mm. Kích thước này đủ để mình dễ dàng lồng ống nhôm mềm vào. Đầu 140mm có đường kính ngoài 135mm, dễ trượt vào ống 140mm nhưng không quá lớn.
Mình khuyên dùng bản dài vì ít bị tuột ống 140mm xuống phần thon hơn, nên cũng dễ siết clamp hơn.

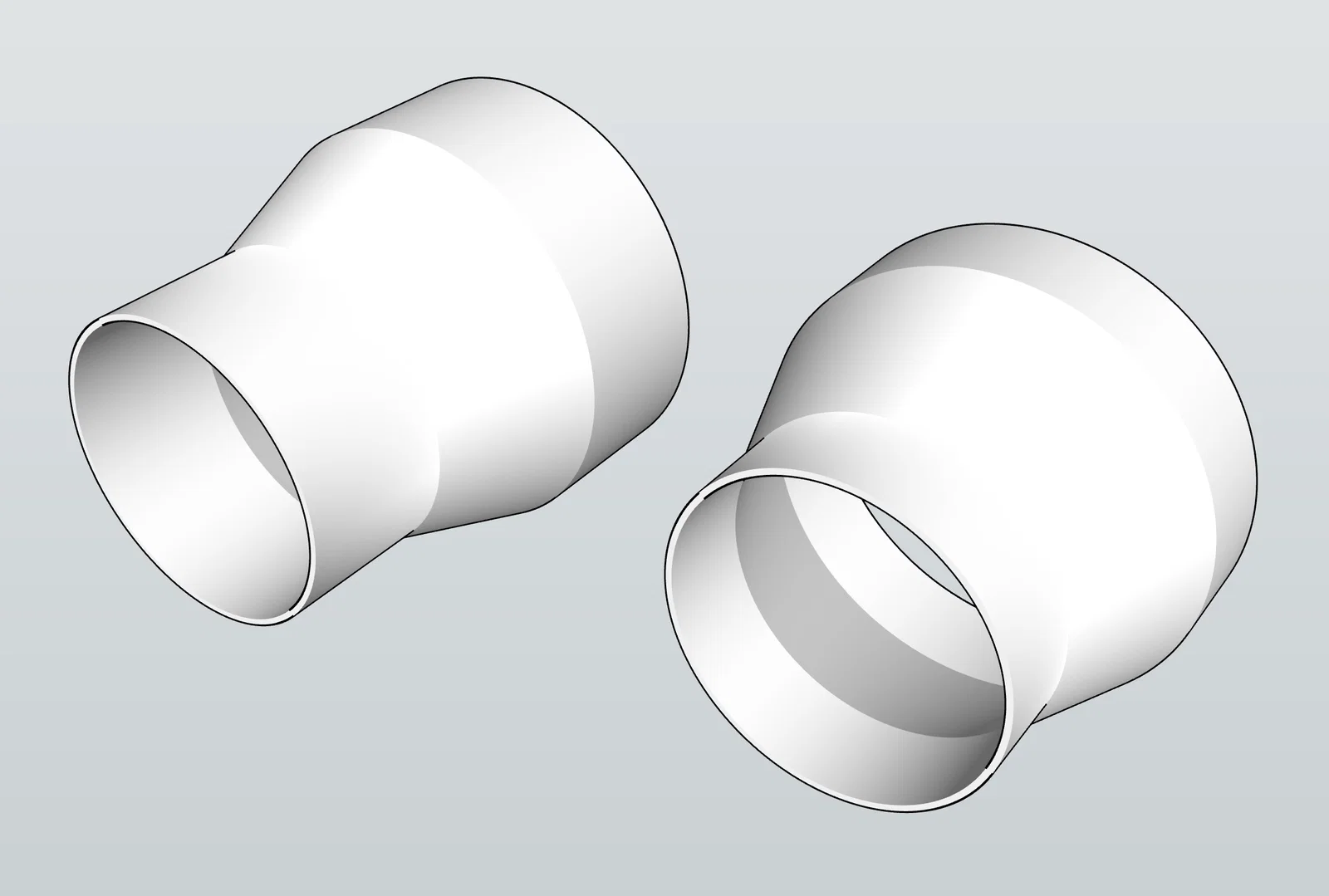

File thiết kế SketchUp cho các mẫu này giờ cũng đã được kèm để tải về!
In ấn
Các mẫu này được thiết kế để in với đầu lớn đặt xuống mặt bàn in, không cần supports. Mình dùng PLA và thấy chạy ổn.
