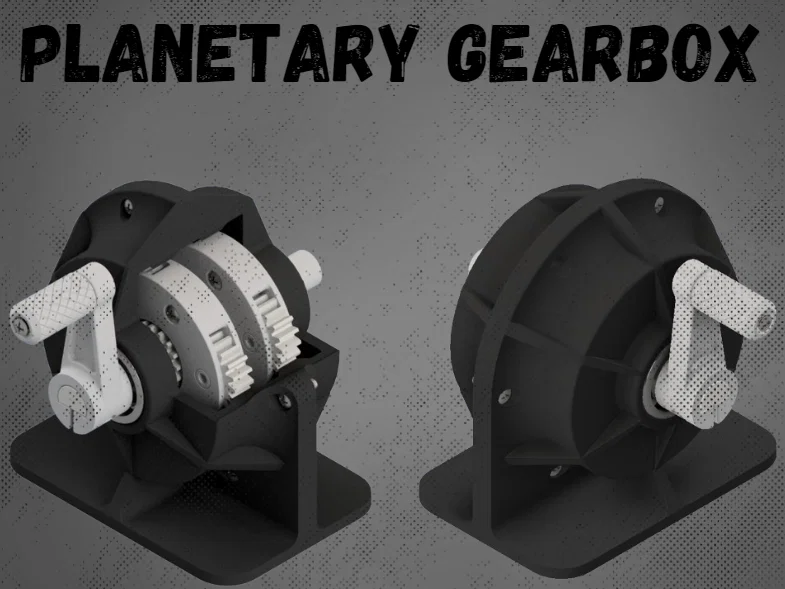

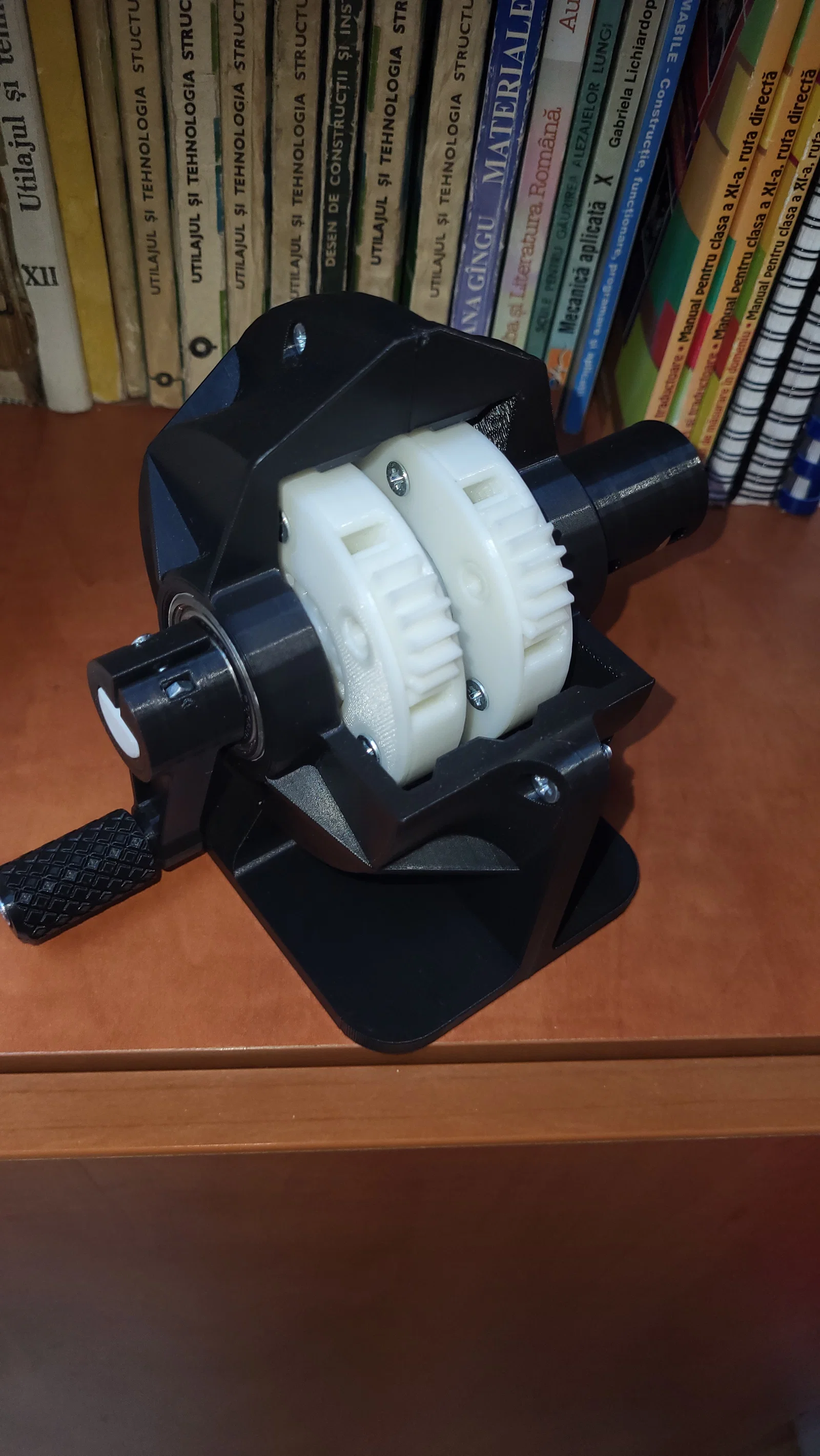

Planetary Gearbox (Hộp số hành tinh) 2 tầng tỉ số truyền 16:1

Một bộ Gearbox mang tính giáo dục dành cho trẻ em hoặc học sinh/sinh viên mê cơ khí và kỹ thuật. Đây là demo rất trực quan của một planetary gearbox 2 tầng (2 stage) dùng cho các ứng dụng cần torque cao, với tỉ số truyền giảm 16:1.

Model này cần chút tay nghề để làm, không phải dạng dễ in ngay lần đầu, nhưng thành quả thì rất đáng. Bạn sẽ nâng trình in 3D và hiểu cơ cấu cơ khí rõ hơn. Thiết kế có thể chạy không cần bôi trơn, nhưng mình khuyên là nếu có điều kiện thì nên tra thêm chút lubrification.

Tóm lại, nếu bạn muốn một dự án mang tính giáo dục để hiểu cơ khí tốt hơn, hoặc đơn giản là món đồ vui vui để trên bàn làm việc, thì đây là lựa chọn phù hợp.

Parts:

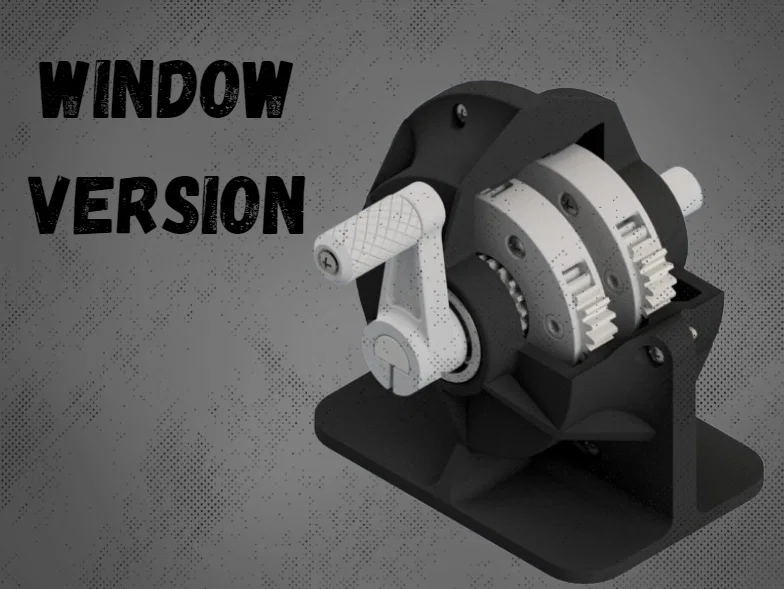

Windowed version:

Printed Parts:

Part Name

Quantity

Material

Back window case

1x

any

Front window case

1x

any

First front carrier

1x

PLA, ABS, PETG

Second front carrier

1x

PLA, ABS, PETG

Back carrier

2x

PLA, ABS, PETG

Sun gear

1x

PLA, PETG

Planet gear

6x

PLA, PETG

Bearings:

Part Name

Quantity

Inside diameter

Outside diameter

Thickness

Outside bearing

2x

Φ 15 mm

Φ 35 mm

11 mm

Inside bearing

2x

Φ 8 mm

Φ 24 mm

5 mm

Other:

Part Name

Quantity

M4 x 15 mm Screw

12x

M4 Bolt

6x

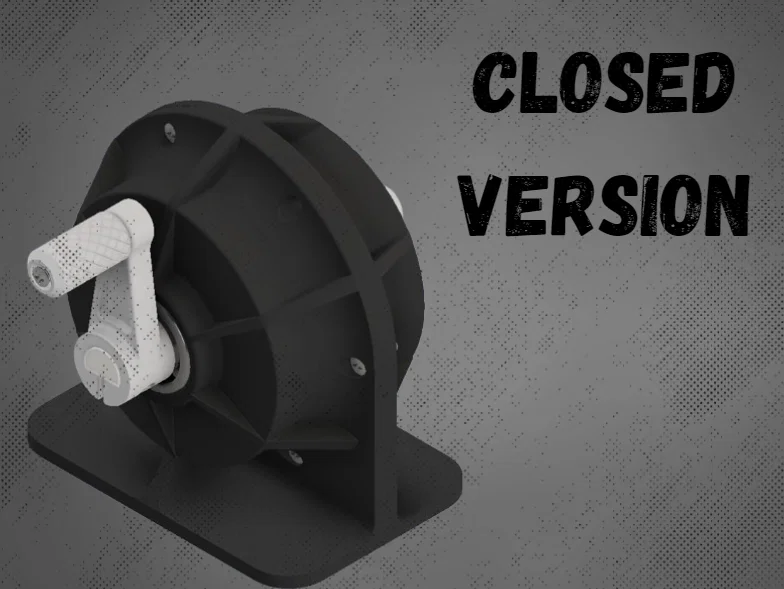

Closed version:

Printed Parts:

Part Name

Quantity

Material

Back window case

1x

any

Front window case

1x

any

First front carrier

1x

PLA, ABS, PETG

Second front carrier

1x

PLA, ABS, PETG

Back carrier

2x

PLA, ABS, PETG

Sun gear

1x

PLA, PETG

Planet gear

6x

PLA, PETG

Bearings:

Part Name

Quantity

Inside diameter

Outside diameter

Thickness

Outside bearing

2x

Φ 15 mm

Φ 35 mm

11 mm

Inside bearing

2x

Φ 8 mm

Φ 24 mm

5 mm

Other:

Part Name

Quantity

M4 x 15 mm Screw

12x

M4 Bolt

6x

Assembly:

--in work--
