Giá đỡ cuộn Sunlu S4 chống nghiêng (anti-tilt spool cradle)

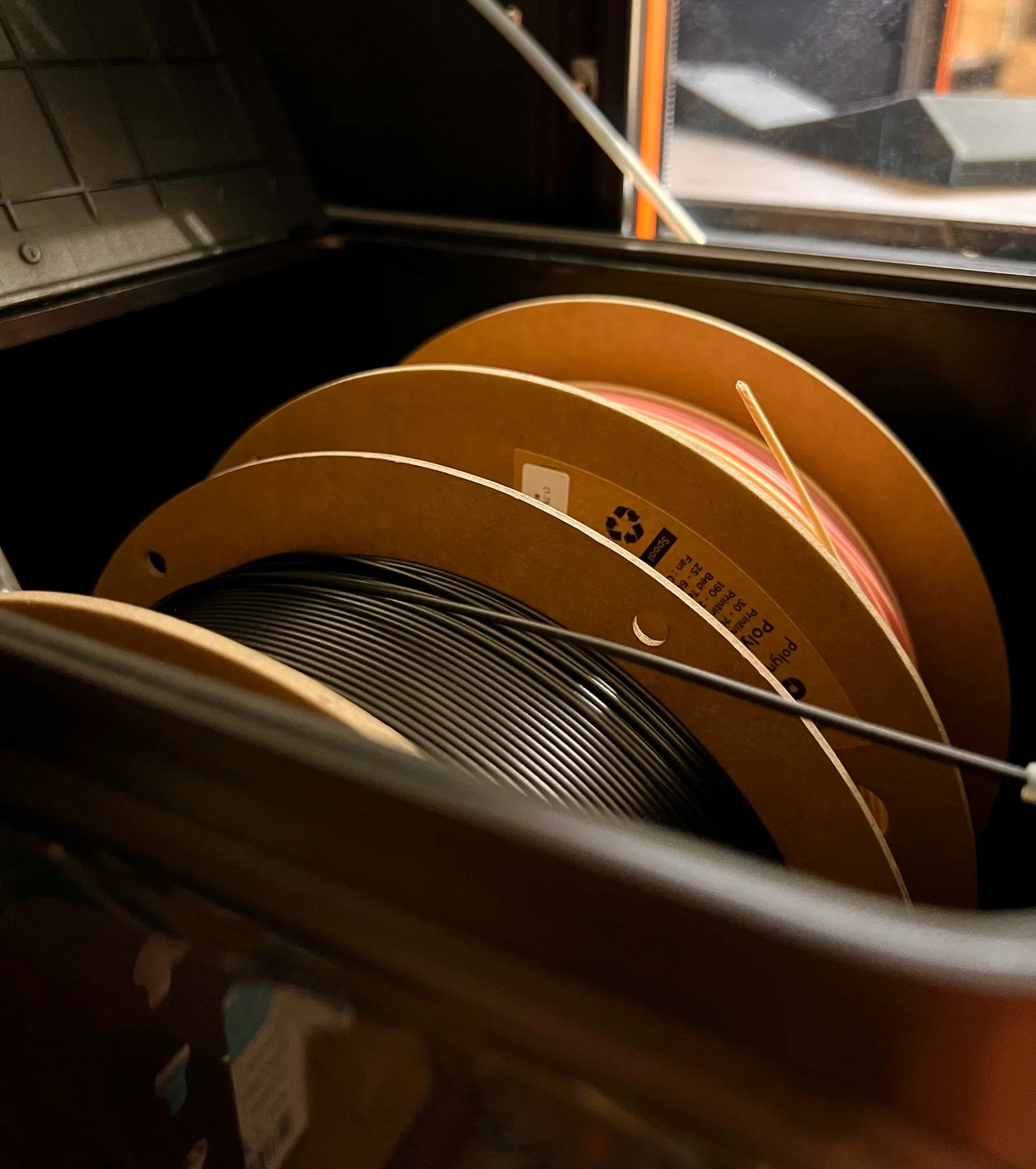

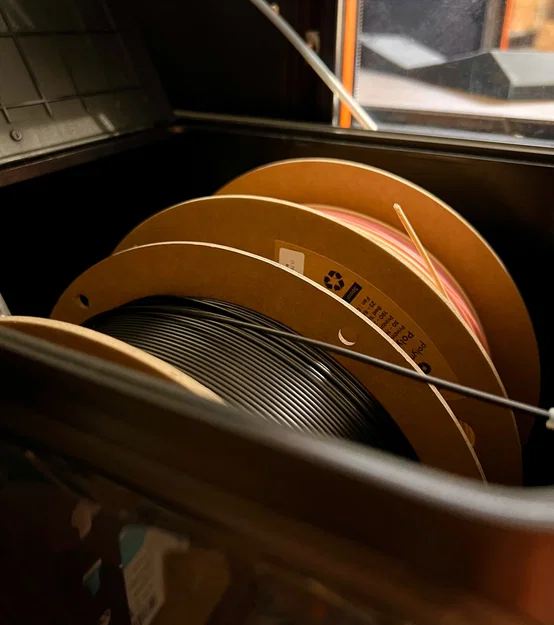

Hai đêm liền, mình giật mình dậy thấy máy in đang “in giữa không trung” 😪 Cả hai lần, nguyên nhân là cuộn filament gần hết bị nghiêng trên các con lăn của Sunlu S4, làm dây bị rối và kẹt về một phía của cuộn.

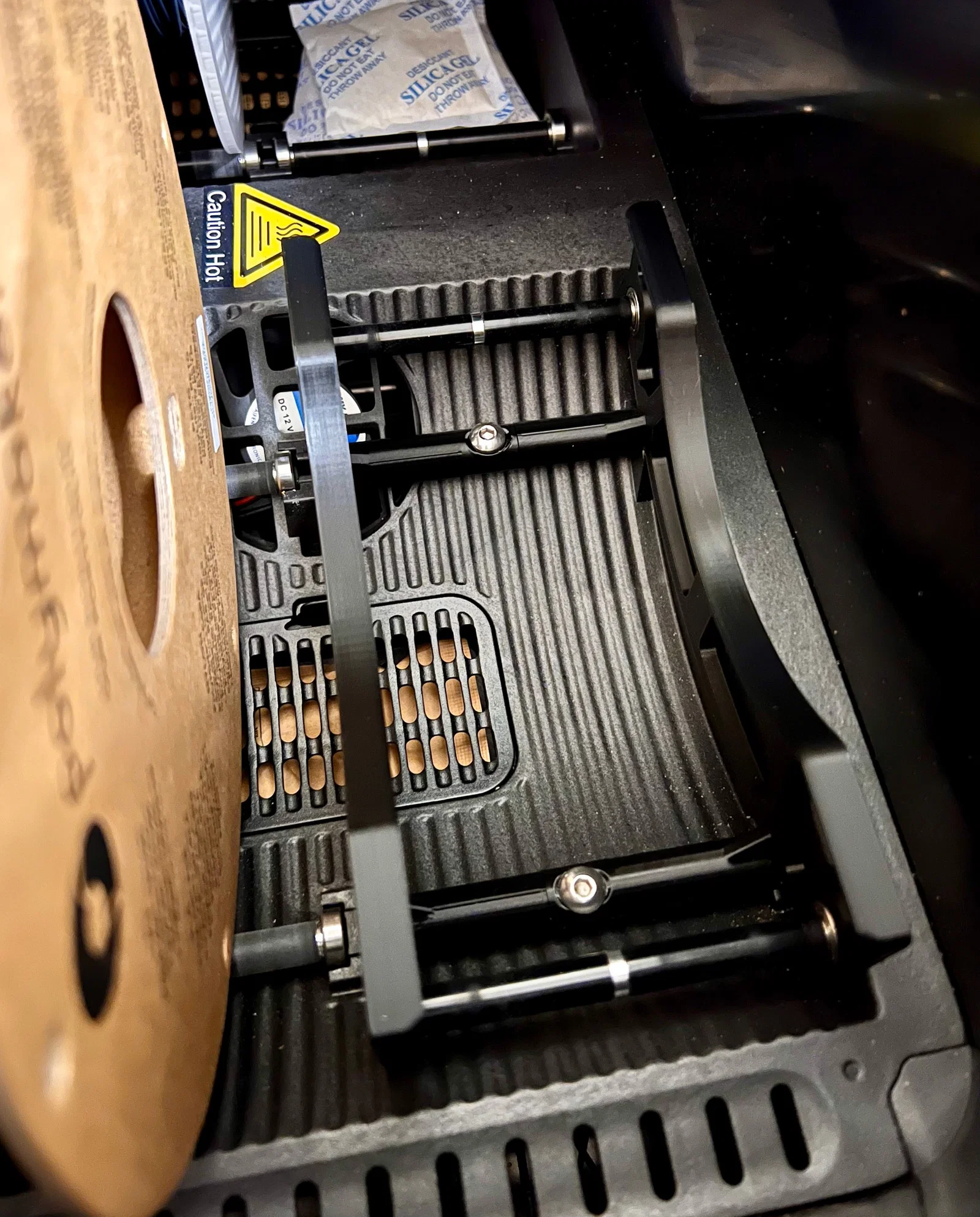

Đây là giải pháp của mình: một cái cradle 2 mảnh giúp ổn định cuộn tiêu chuẩn 1kg theo cả chiều ngang (nhờ tăng khoảng cách giữa các con lăn) lẫn chiều trước-sau. Có 2 phiên bản chính:

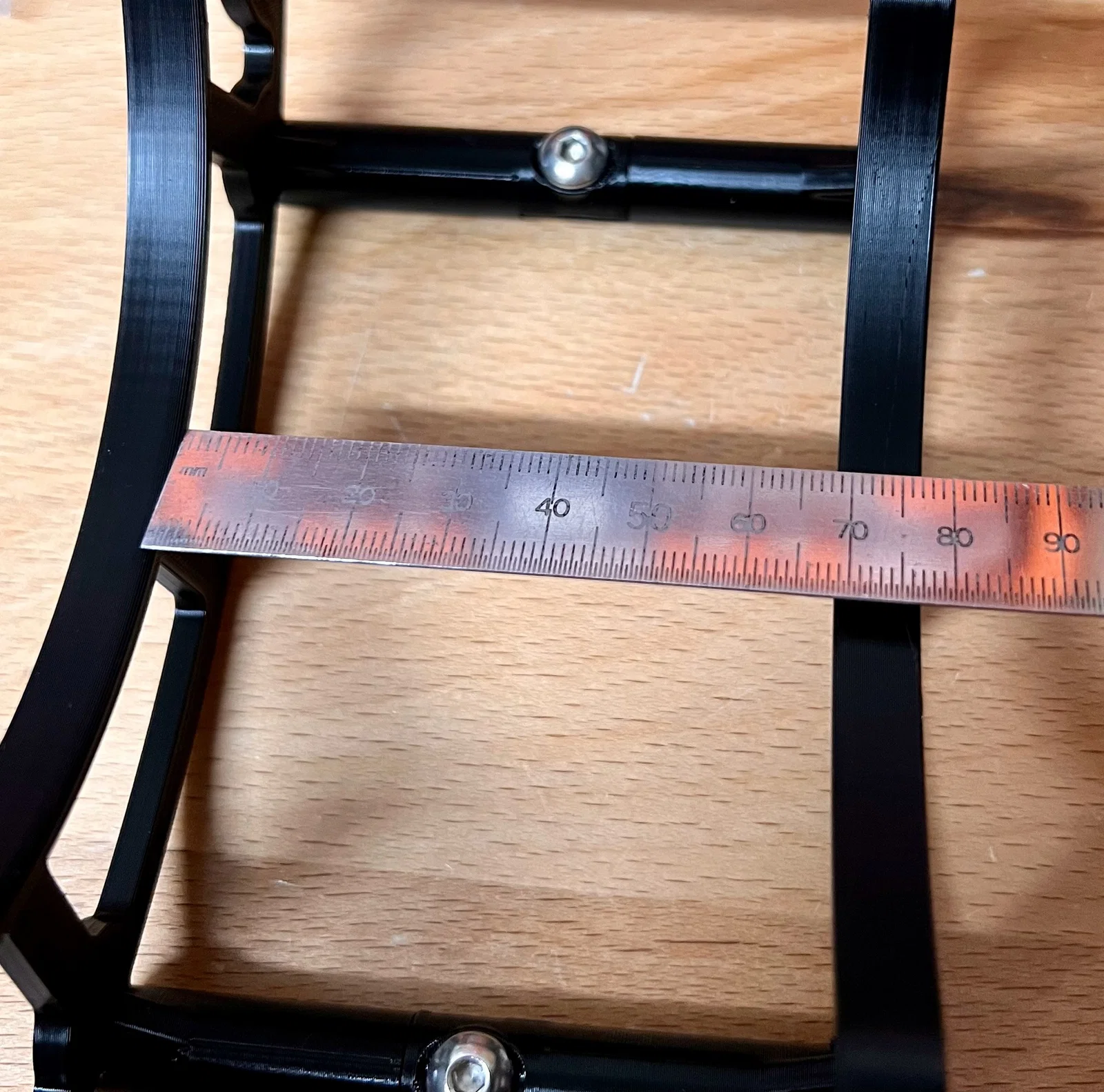

1. Có guide rails cho cuộn rộng tối đa 68mm (Polymaker, Bambu, eSun)
2. Không có guide rails cho cuộn dày hơn, rộng tối đa 77mm (Prusament)

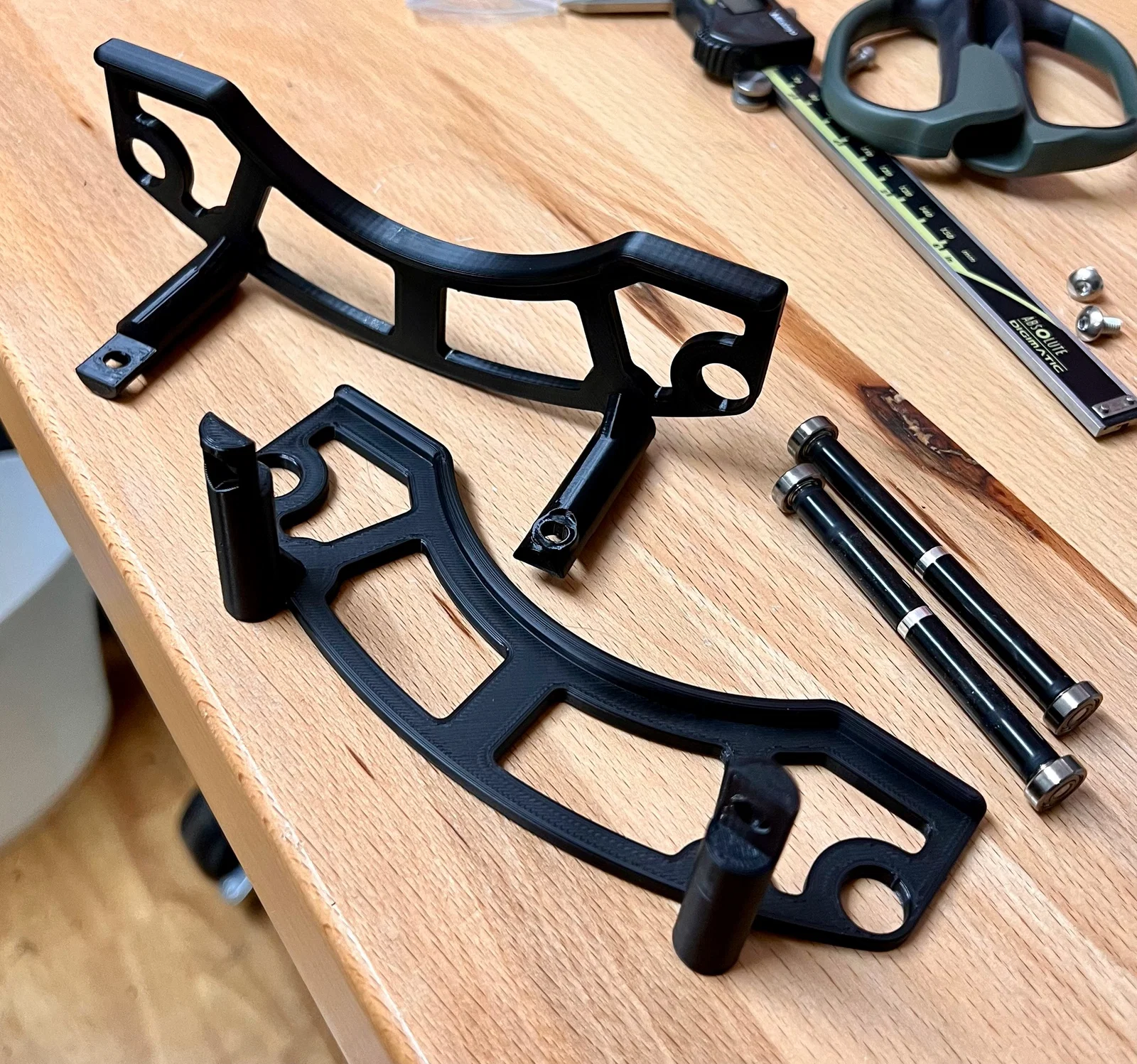

Cradle gồm 2 nửa giống hệt nhau, nên bạn cần in 2 cái để ghép thành 1 cradle. Khuyến nghị layer height 0.20–0.25mm, 2–3 perimeters, không cần supports. Có 2 phiên bản với kích thước lỗ khác nhau cho roller bearings: 12.1mm với mình là vừa khít hoàn hảo, nhưng nếu thấy chặt quá thì có bản 12.2mm.

Lắp ráp

1. Rút 2 con lăn ra khỏi khoang (bay) bạn muốn nâng cấp

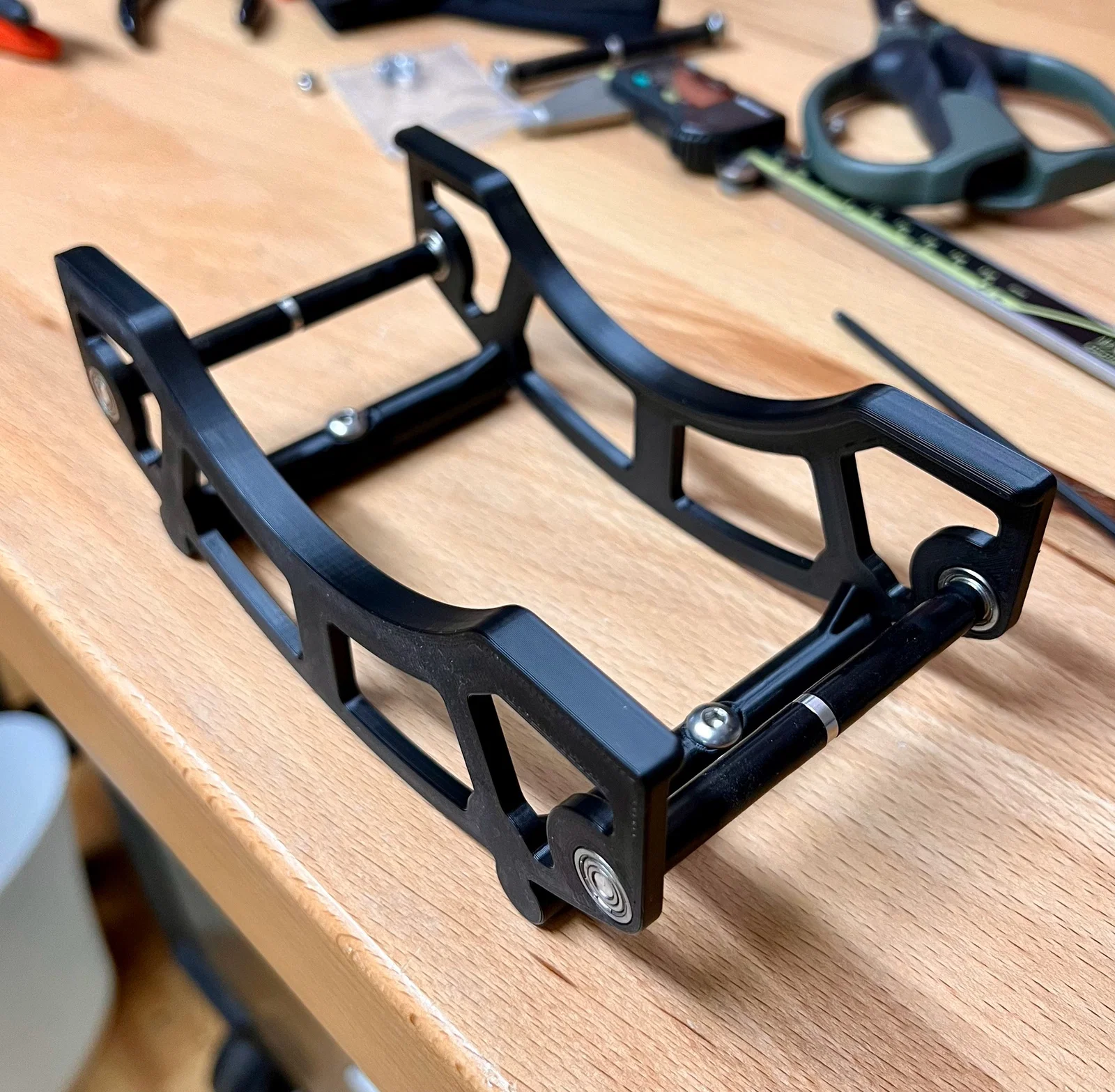

2. Đặt trên mặt phẳng, ấn các con lăn vào một nửa cradle cho tới khi chạm đáy
3. Lật ngược cụm lại và ấn đầu còn lại của con lăn vào nửa kia

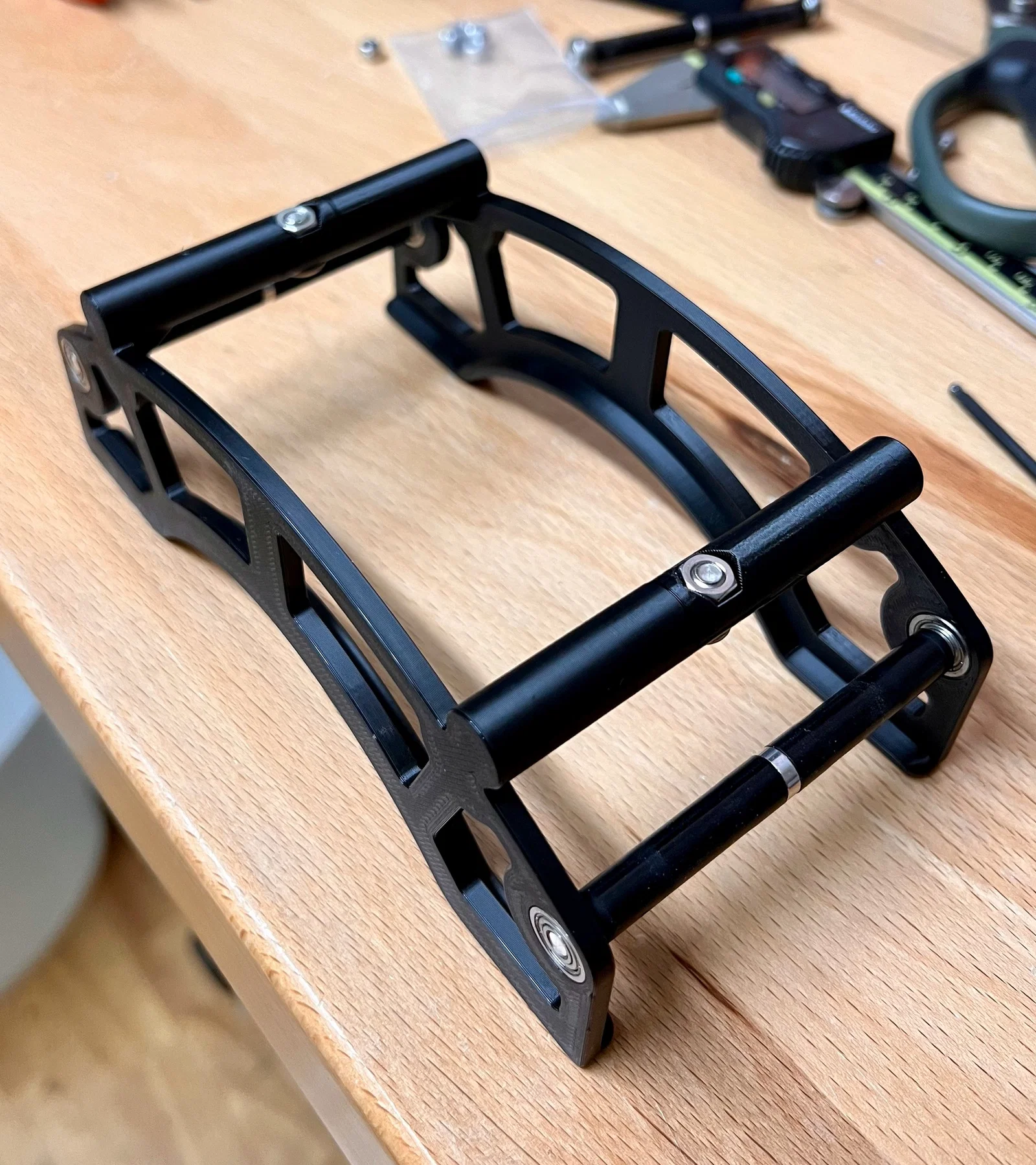

4. Bắt chặt hai “chân” cradle với 2x vít máy M5 (ren 10mm) và 2x ê-cu M5
   1. Nếu bạn không có vít 10mm, có thể luồn một bu-lông lục giác M5 từ dưới lên, rồi siết ê-cu ở phía trên thay thế
