Kẹp dây đai CoreXY GT2 (Hỗ trợ lắp đặt) cho Voron - ép nhẹ
- Lượt tải
- 164
- Lượt thích
- 18
- Lượt coi
- 1.012
- Bản remix
- 0
- Bình luận
- 0
File 4 719,3 KB
- GT2_Belt_Clamp_Front_STEP_1776594891.stepSTEP · 289,9 KB
- GT2_Belt_Clamp_Back_STEP_1776594892.stepSTEP · 16,4 KB
- GT2_Belt_Clamp_Front_STL_1776594893.stlSTL · 403,6 KB
- GT2_Belt_Clamp_Back_STL_1776594894.stlSTL · 9,5 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #313451
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Món này giúp bạn kẹp dây đai XY (GT2, bản 6mm; có thể dùng được với dây rộng hơn nếu răng giống nhau) chỉ với một con ốc M3 trên X-rail (có thể phải dùng ốc dài hơn) để lắp đặt dễ hơn hoặc thay linh kiện mà không phải canh chừng dây đai chạy lung tung.
Khối trơn đặt phía sau dây đai, khối có răng đặt phía trước

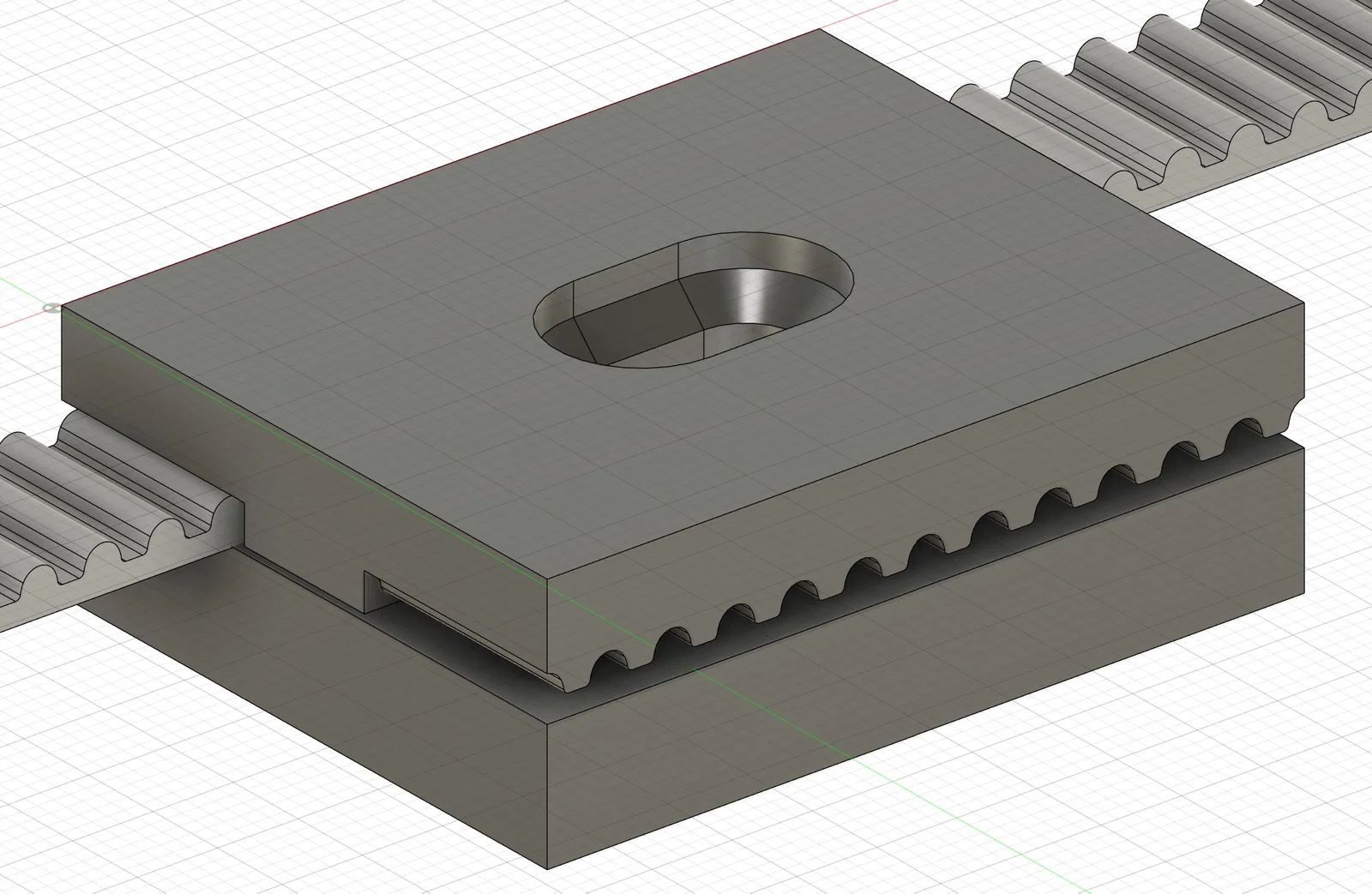

Khi siết xuống sẽ kẹp chắc cả hai dây cùng lúc mà không “ép” dây quá mức (xem hình để tham khảo, giữa hai khối chỉ còn một khe rất nhỏ — đó là mức ép tối đa lên dây khi siết hết. Khoảng 0.2mm, tùy độ dày dây)
Thiết kế này chỉ kẹp nhẹ, chủ yếu dựa vào răng để chống trượt đúng cách, khác với nhiều thiết kế khác chỉ là kẹp phẳng và phải ép dây quá mạnh mới giữ được.
Lỗ bắt ốc dạng kéo dài để canh vị trí chính xác mà không cần kéo căng dây đai.
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 4
- Tổng dung lượng
- 719,3 KB
- File lớn nhất
- 403,6 KB
