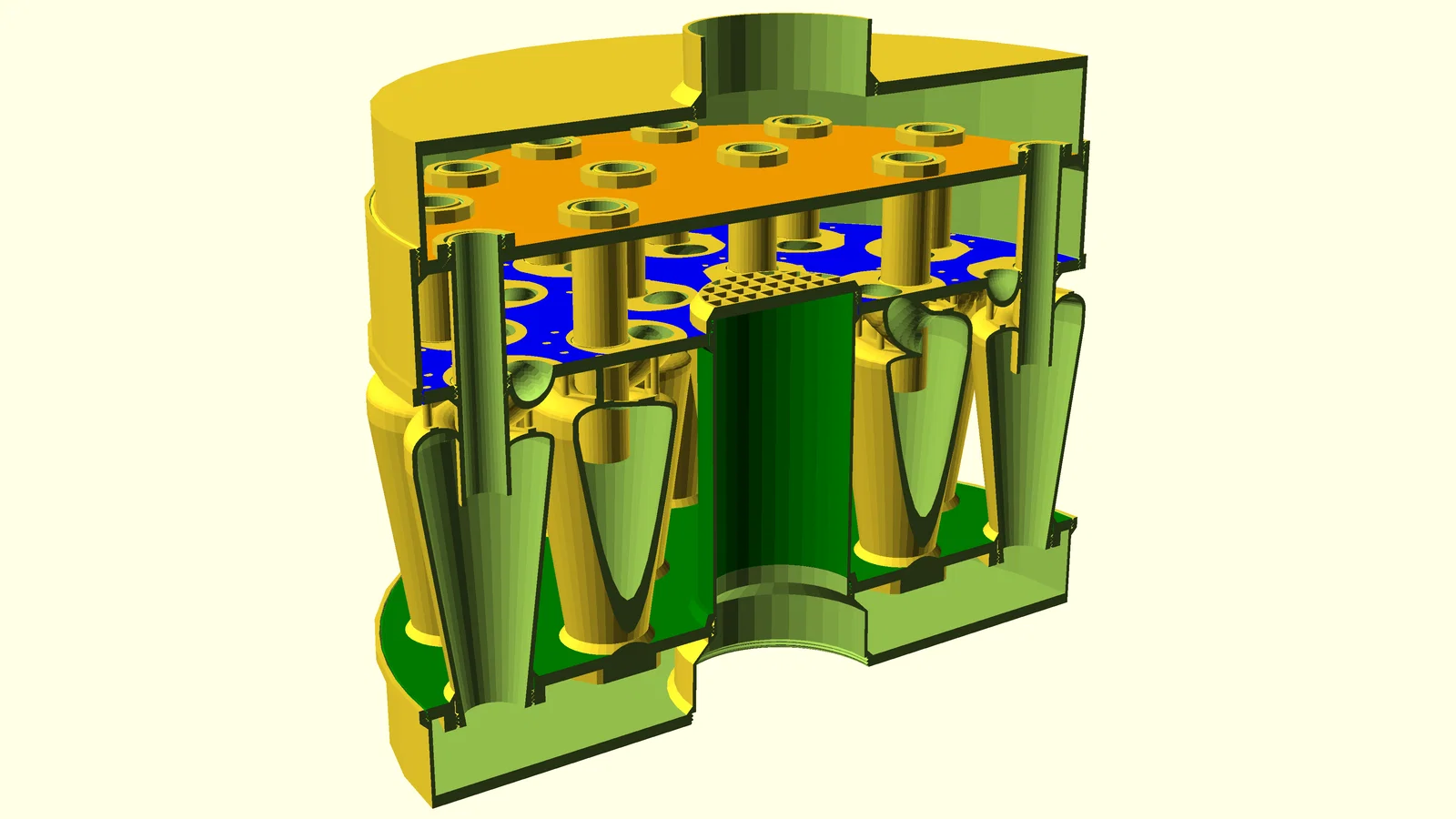

Bộ Thu Bụi Multiple Cyclone (Multiple cyclone dust collector)

Tác giả K2Van

Lượt tải
217
Lượt thích
25
Lượt coi
1.831

File 14 59,6 MB

  • bottomplate_1776590805.stlSTL · 9,4 MB
  • pipe_1776590807.stlSTL · 7 MB
  • dpscrew3_1776590810.scadSCAD · 8,1 KB
  • uppernut_1776590810.stlSTL · 3,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#313295
Danh mục
DIY
Ngày đăng

Mô tả

*** Đang trong quá trình hoàn thiện – chưa được kiểm chứng đầy đủ ***

Mẫu này được thiết kế để dùng kèm với một cyclonic dust collector (ví dụ Harbor Freight Bauer cyclone hoặc Oneida Dust Deputy) trong xưởng mộc. Bộ cyclone chính thường được gắn trên nắp xô 5-gallon, lắp inline giữa nguồn hút bụi (máy cưa bàn, router table, máy chà nhám, v.v.) và shop vac, với mục tiêu tách phần lớn bụi trước khi bụi đi tới filter của shop vac (giúp kéo dài tuổi thọ filter).

Tuy nhiên vẫn sẽ có một phần bụi lọt qua. Chi tiết này sẽ bổ sung thêm một lớp thu bụi nữa, giúp kéo dài tuổi thọ filter của shop vac thêm nữa.

Để in, trước hết hãy slice bằng một phần mềm slicer hiện đại (như PrusaSlicer). Bạn có thể dùng profile layer height thô (ví dụ 0.28 mm), nhưng nhớ bật tính năng variable layer height. Đặt Quality/Speed selector về 1.0 (ưu tiên tốc độ hơn chất lượng), rồi bấm nút Adaptive để tự động chuyển sang layer height mịn hơn ở các phần có ren.

Có thêm một file mẫu “single-cyclone-test.stl”, dùng để kiểm tra dung sai (tolerances) – hãy in file này, kèm theo một “pipe.stl”, và cả nut trên lẫn nut dưới, rồi test các mối lắp. Nếu cái nào bị chặt quá, hãy xem script trong file readme.txt và chỉnh biến “tolerance” xuống thấp hơn (hoặc tăng lên nếu các mối lắp bị lỏng), sau đó tạo lại các file STL.

Tất cả file mẫu đều đã được xoay sẵn đúng hướng để in.

Tùy kết quả in thực tế, bạn có thể cần quét một lớp polyurethane pha loãng, và dùng thread sealer cho các phần vặn ren với nhau. Lưu ý: nếu có seal ren, hãy chọn loại sealer vẫn đảm bảo bạn tháo rời được thùng/bucket chứa bụi ở phía dưới.

Lưu ý thêm: bộ mẫu này ước tính mất khoảng 30 giờ để in toàn bộ các chi tiết, và sẽ dùng khoảng 1/4 đến 1/3 cuộn PLA 1KG.
