Bộ Nối Filament (Splicer/Joiner) kèm Giá Đỡ Cuộn (Roll Holder)

Hi,

Đây là bộ filament splicer/joiner mình thiết kế với mục đích dùng hết cả cuộn filament và đồng thời hỗ trợ in nhiều màu.

Mình cũng làm thêm một spool holder để kẹp vào bàn. Splicer kẹp được bàn dày tối đa 30mm, còn roll holder kẹp được bàn dày tối đa 35mm (không biết sao lúc đó mình lại làm hai kích cỡ khác nhau). Nếu bạn cần loại kẹp dày hơn thì cứ nói, mình sẽ cố gắng hỗ trợ.

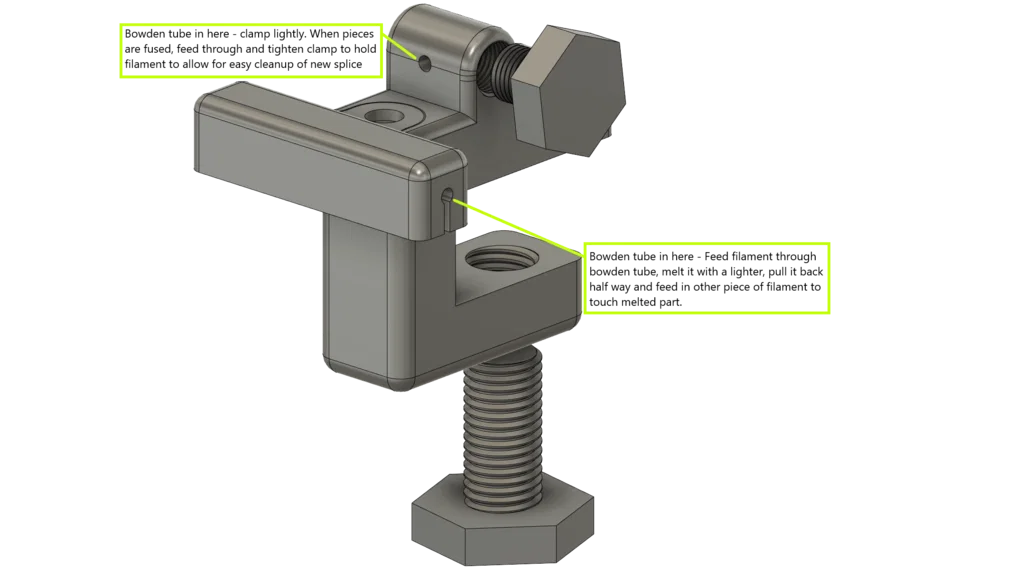

Mình có đính kèm hướng dẫn dạng chữ và một tấm hình về cách dùng splicer. Mình cũng quay một video nhanh—không hay lắm nhưng chắc cũng truyền tải được ý. Quy trình rất đơn giản, chưa tới 30 giây và có vẻ hoạt động khá ổn định.

Crude Instructional Video ->

Text Instructions:

Cắt Filament-A bằng một vết cắt phẳng, rồi luồn qua ống bowden dài hơn trên dụng cụ splicer. Chừa đầu filament thò ra khoảng 15mm.

Chuẩn bị Filament-B bằng một vết cắt xéo.

Dùng bật lửa hơ nóng đầu Filament-A cho nó chảy, rồi kéo ngược Filament-A trở lại qua ống bowden và đưa Filament-B theo sau nhanh nhất có thể (trong phạm vi an toàn).

Đẩy hai đầu dính vào nhau cho chắc. Mình thấy kéo Filament-A ra hết giúp phần nối có form đẹp hơn một chút.

Bạn có thể dùng ống bowden nhỏ phía trên và con ốc để cố định sợi filament vừa nối xong, rồi vệ sinh/đánh nhám bằng sand paper, v.v.

Splicer Parts:

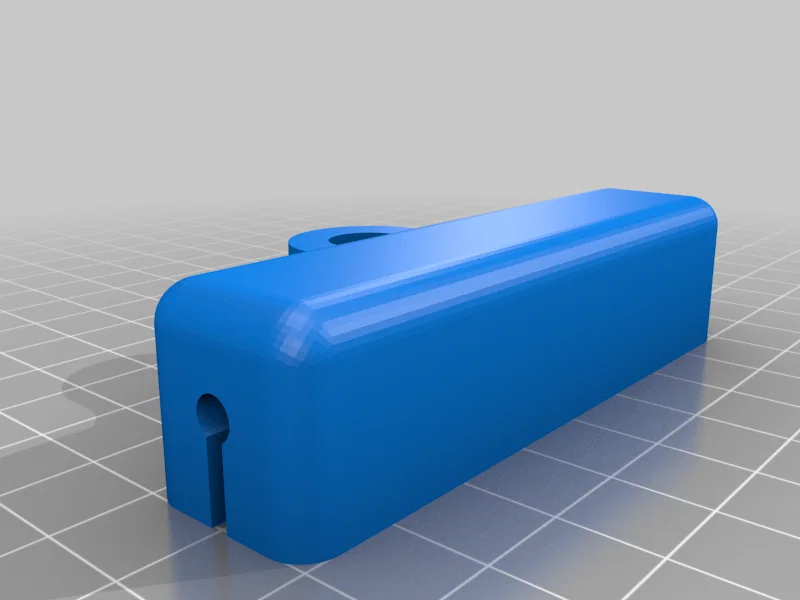

BowdenHolder.stl

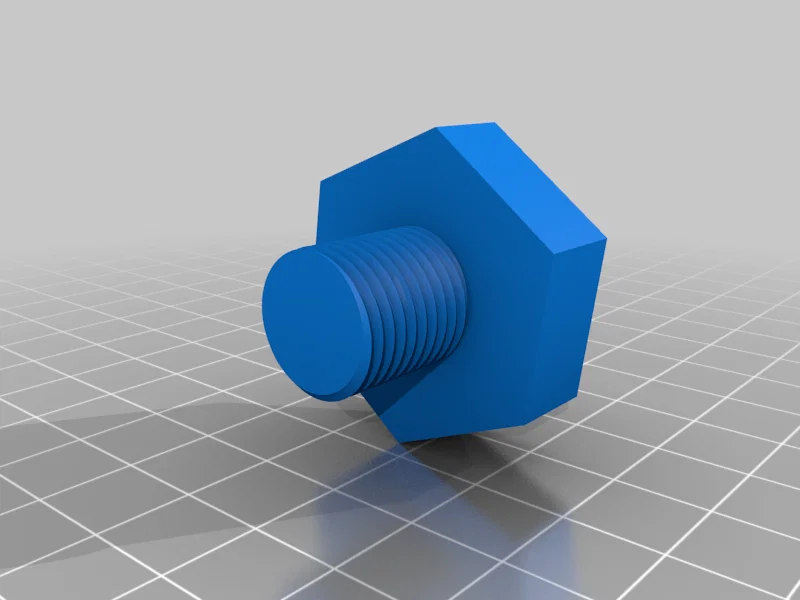

15mm bolt.stl

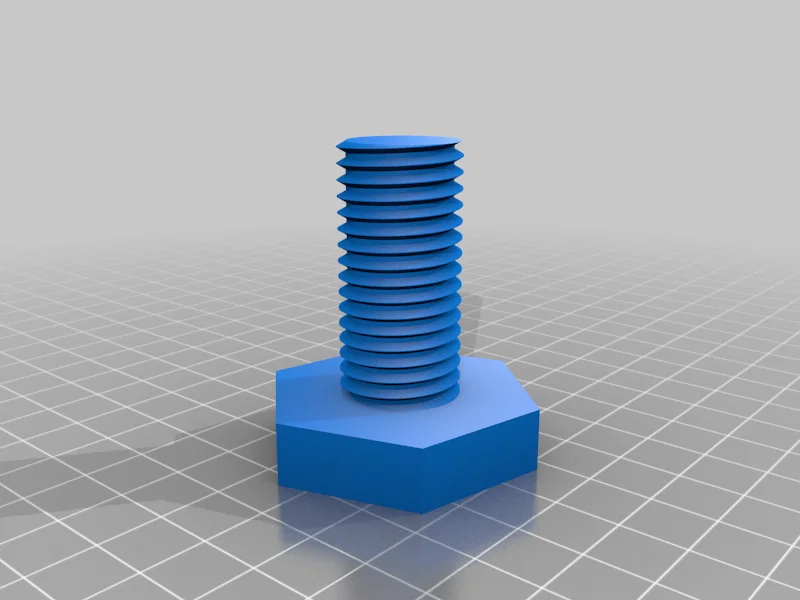

20mm bolt.stl

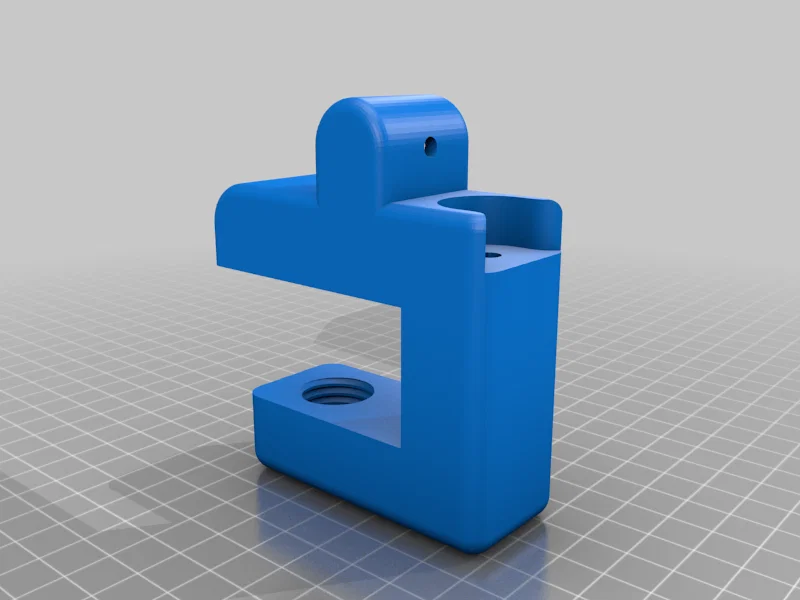

MainBody.stl

(Cần M5x20mm bolt & M5 nut. Cắt khoảng 80mm & 20mm ống Bowden Tube và gắn vào các lỗ nơi filament tiếp xúc với chi tiết)

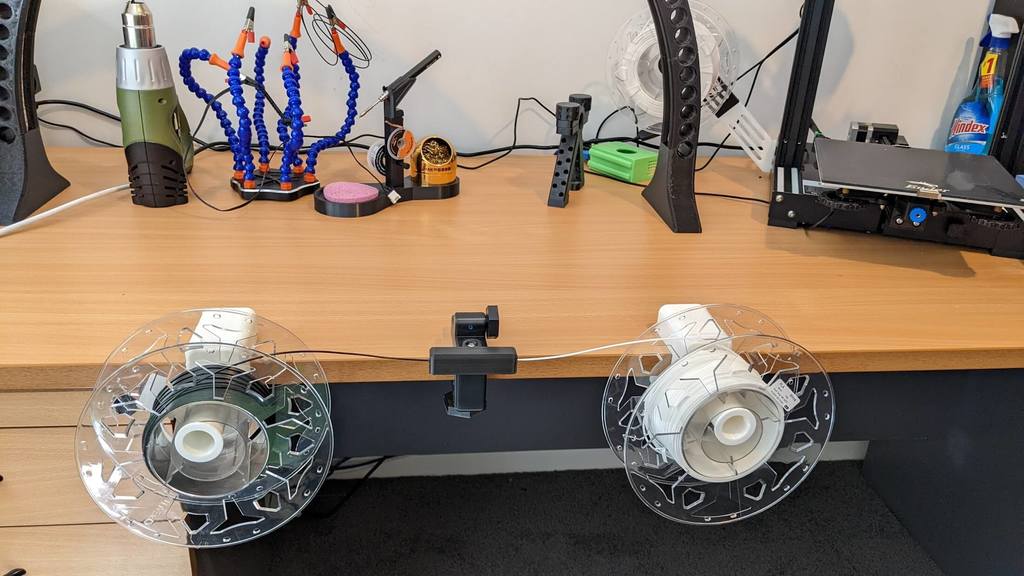

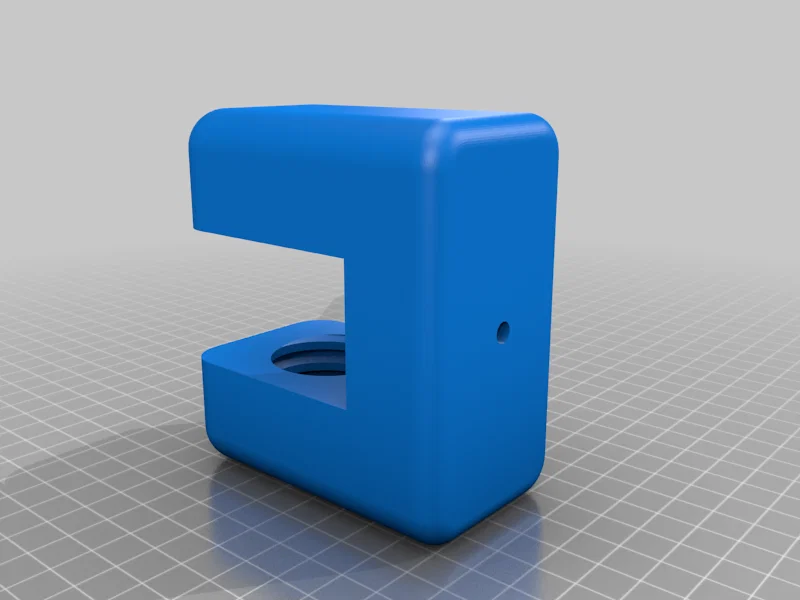

Mình cũng làm thêm roll holders như trong hình. Nó giúp việc re-spool một cuộn filament dễ hơn rất nhiều.

Body.stl

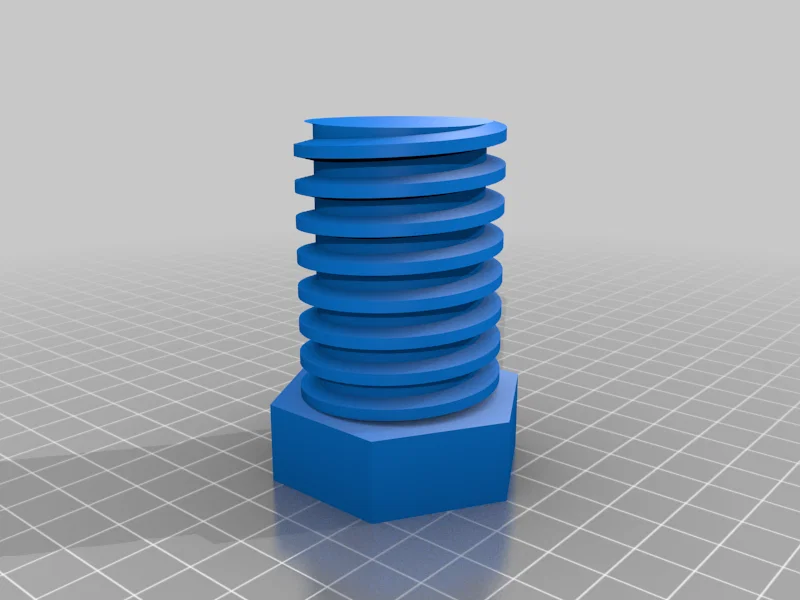

Screw.stl

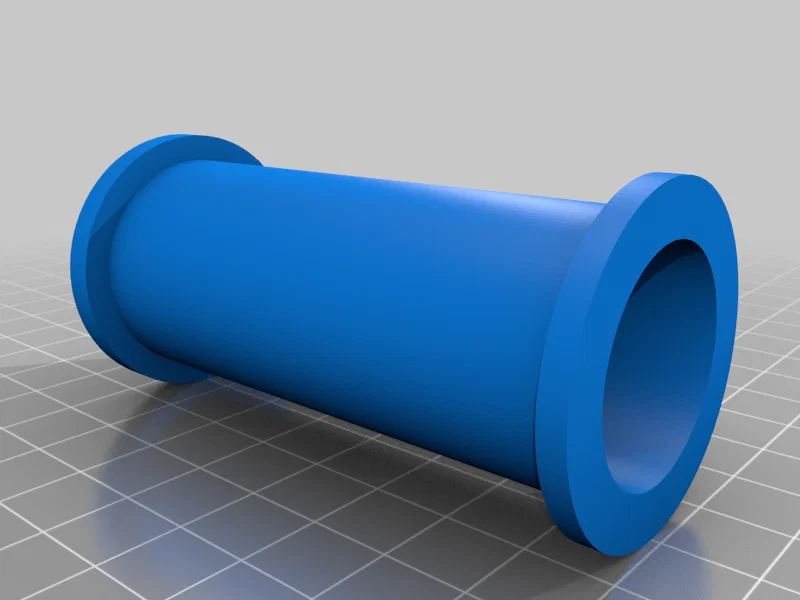

Spool Holder.stl

(Cần M5x20mm bolt & M5 nut)

Mình in trên Ender 3v2, không cần setting đặc biệt gì. Chỉ cần tăng infill lên chút. Mình dùng khoảng 60% cho splicer và khoảng 25% cho roll holders để phần thân kẹp không bị gãy. Hơi “dư” một chút nhưng bạn cứ chỉnh sao cho hợp lý với nhu cầu của mình.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3 Pro

Rafts:

No

Supports:

Yes

Resolution:

0.16

Infill:

25-60%

Filament: Creality Ender PLA Black/White
