Vỏ để bàn cho màn hình Waveshare HDMI 7 inch

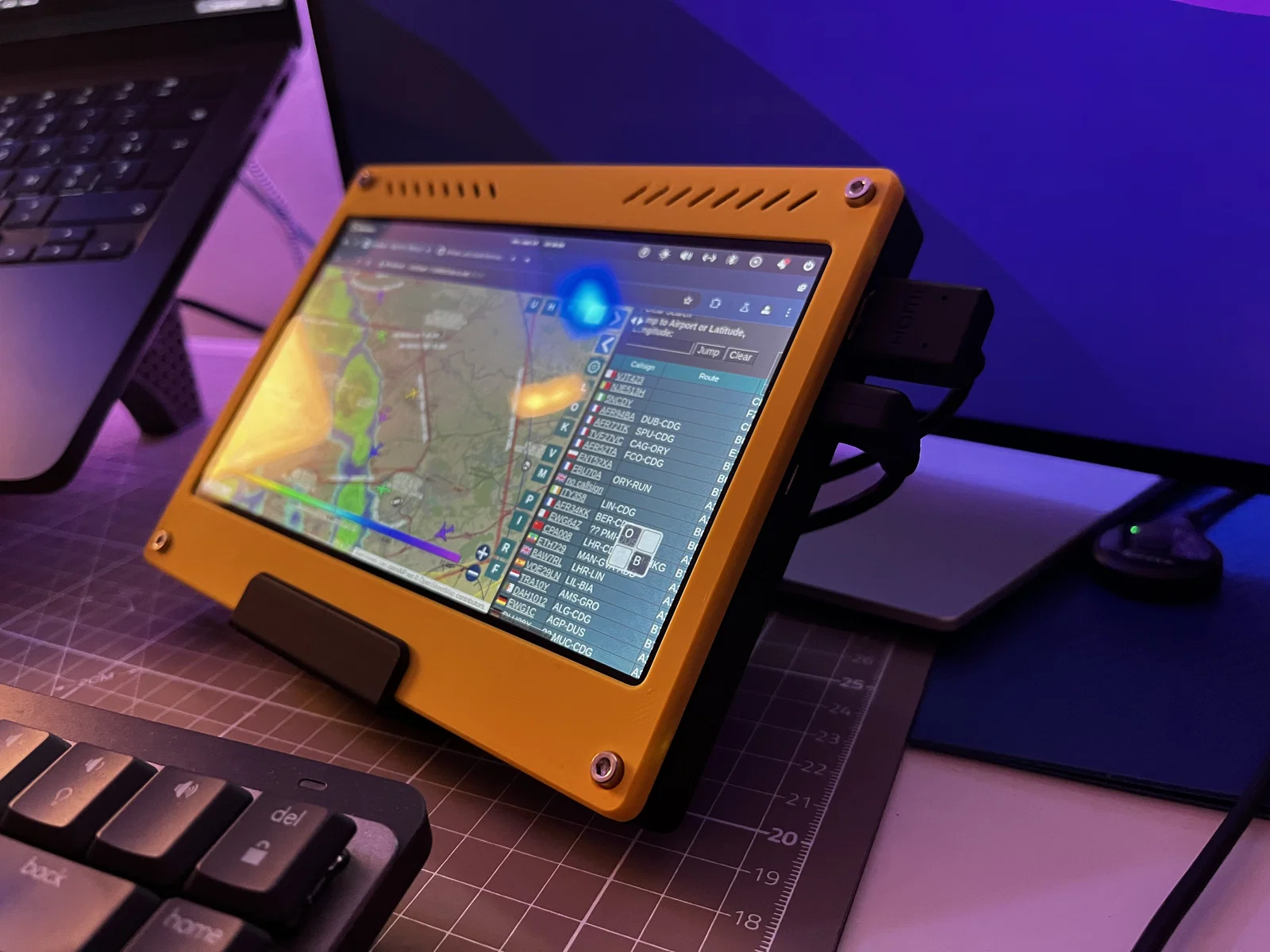

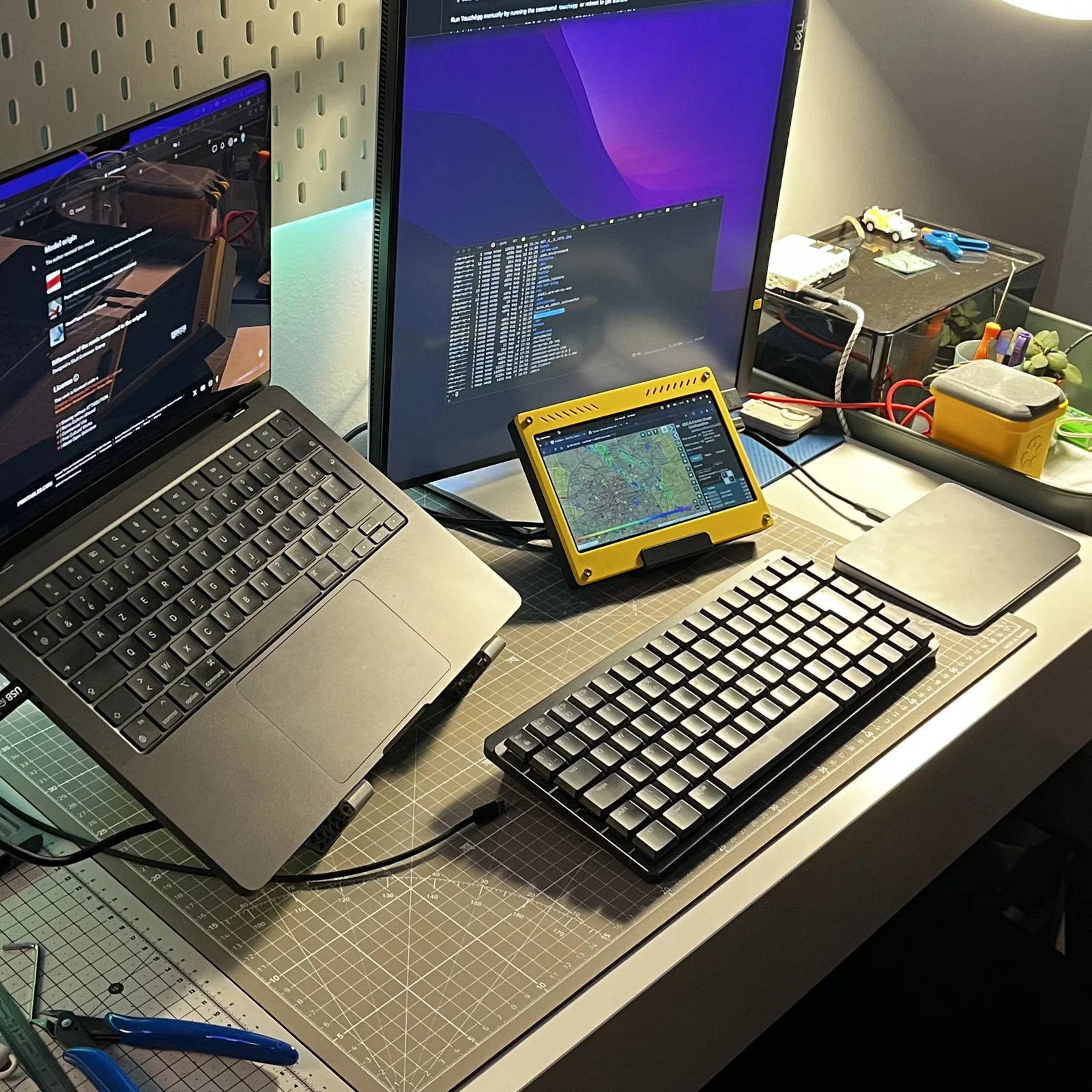

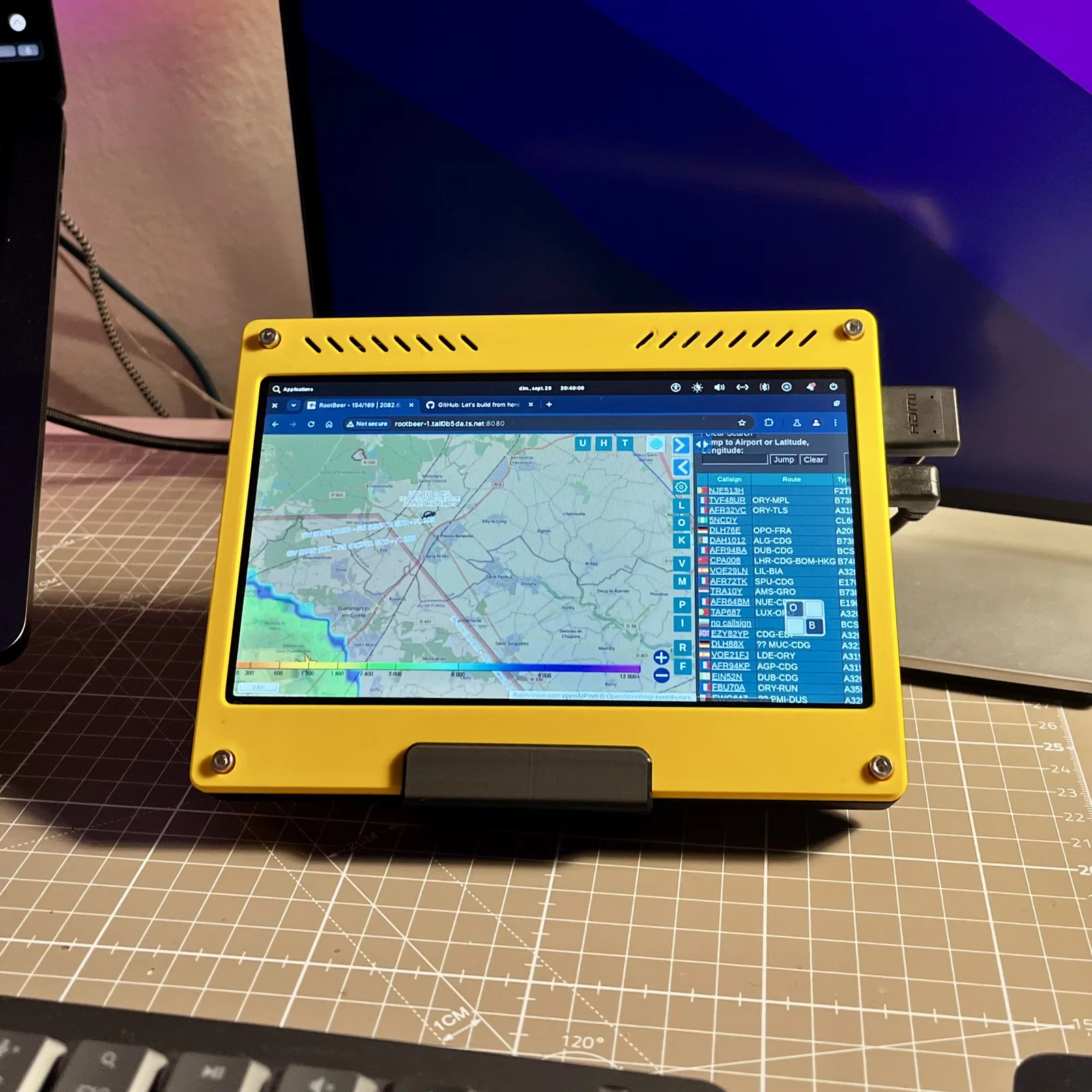

Trước đây mình treo cái màn này lên Skadis, nhưng giờ phải tháo xuống. Mẫu này được thiết kế để dùng màn hình như một touchscreen trên bàn. Phần vỏ màn hình và dock/đế là tách rời, nên bạn có thể dễ dàng in một dock khác để đổi góc nghiêng theo ý.

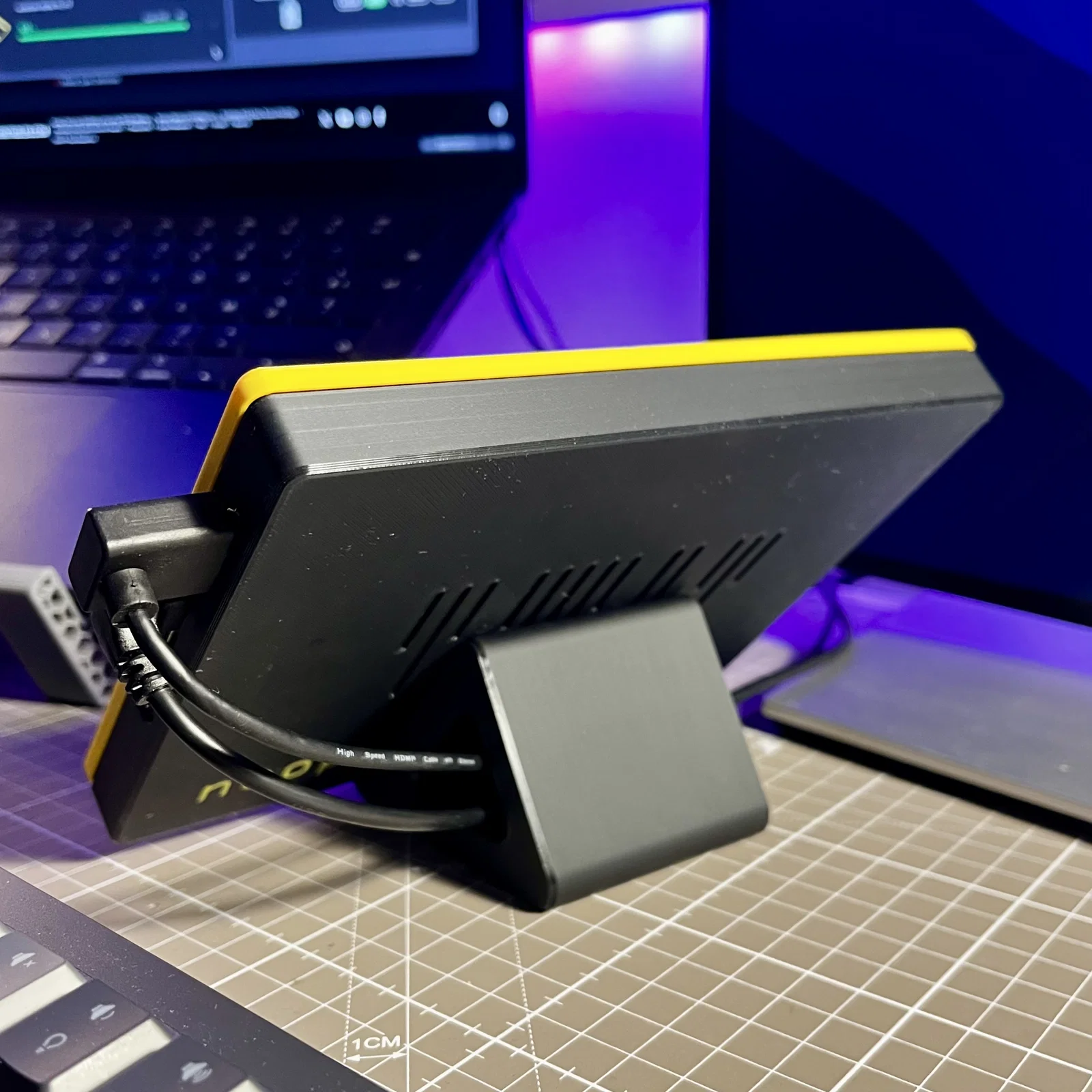

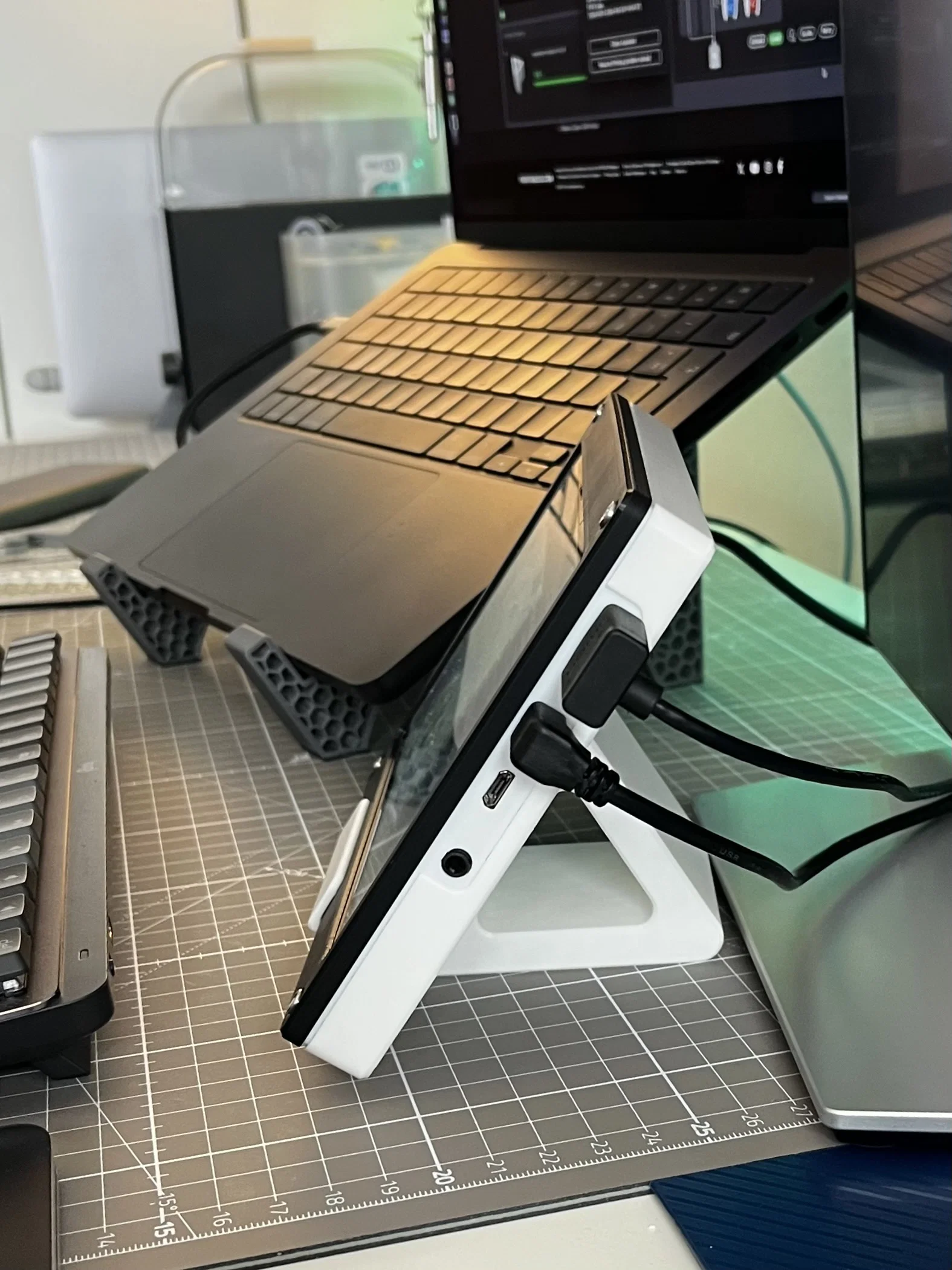

Ngoài ra còn có một “tính năng” quản lý dây ngoài ý muốn nữa. Mình nhận ra có thể luồn dây HDMI (đầu 90°) và dây USB qua cái lỗ trên dock. Tùy loại dây của bạn mà có thể không vừa.

Wishlist:

• để lộ các nút bấm kèm nhãn
• thêm cơ chế snap fit cho khung để bớt lỏng lẻo
• có thể thêm nhiều chamfer để nhìn mỏng hơn

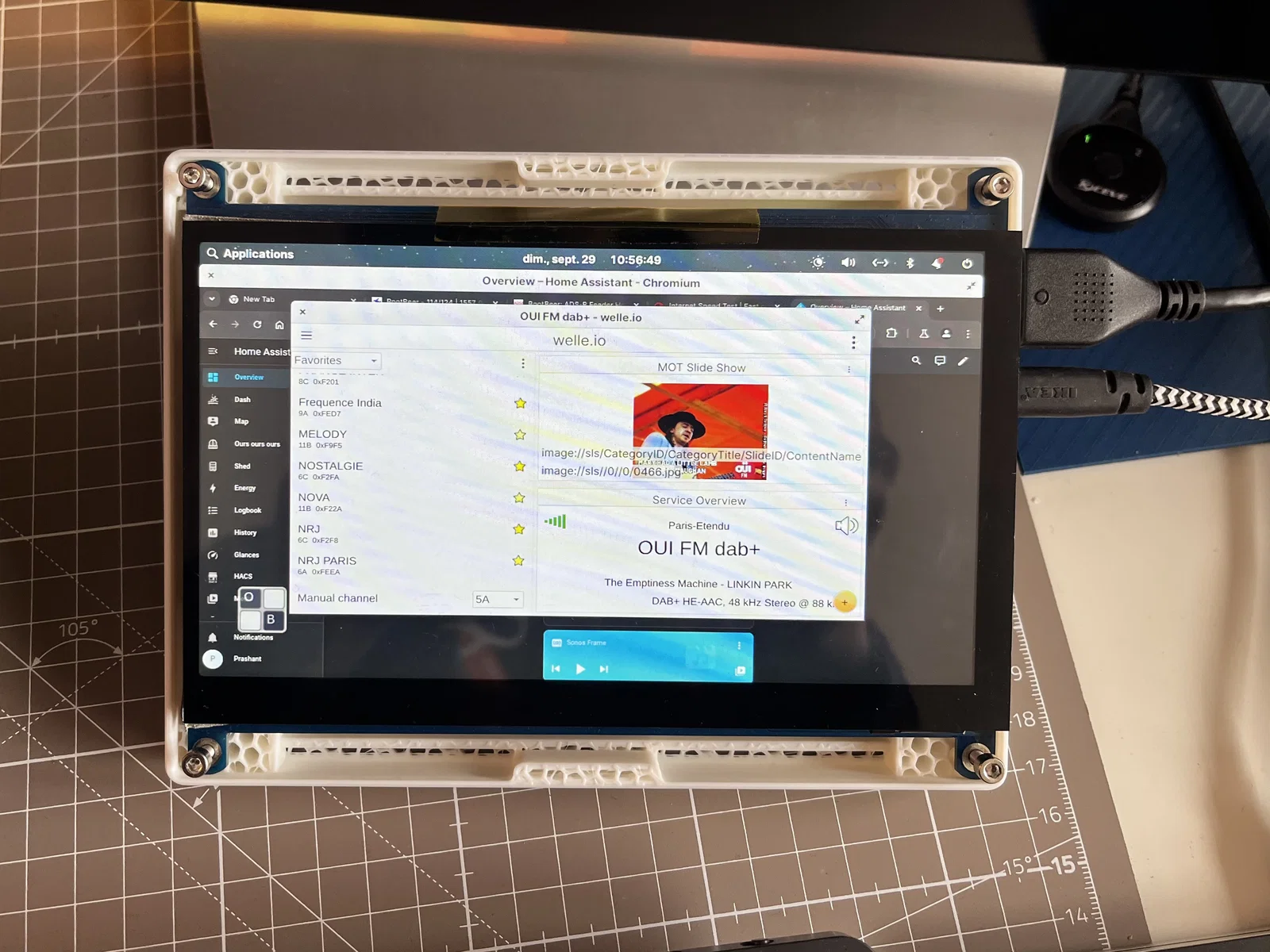

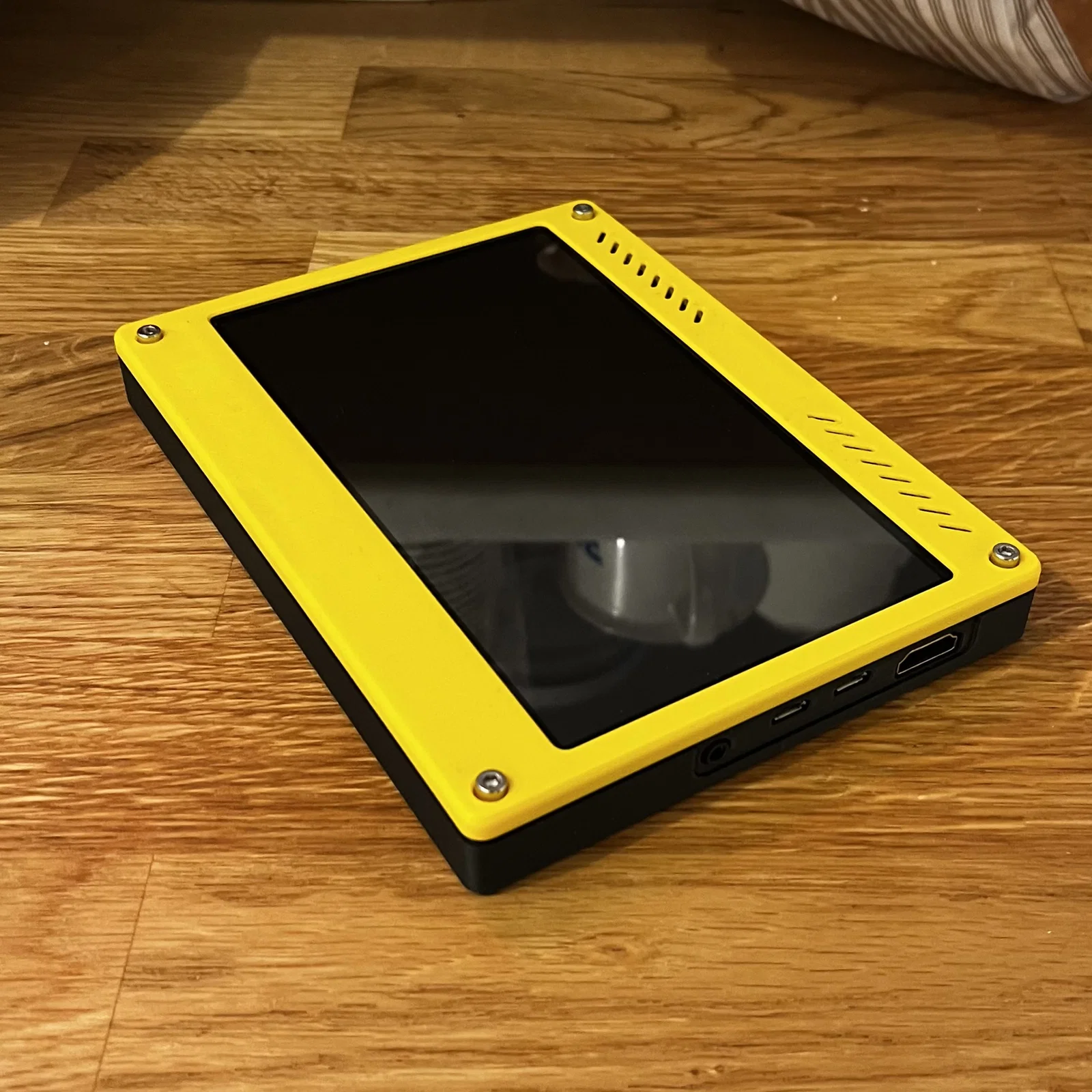

Dùng 4 con vít M3x18-20 để kẹp (sandwich) chung mặt trước, màn hình và vỏ sau lại với nhau. Nếu dùng màu sáng cho face plate và màu tối cho phần lưng, bạn có thể tạo cảm giác vỏ mỏng hơn so với thực tế. Mình đã cố gắng canh bezel đúng giữa vùng hiển thị thật nhất có thể, nhưng sai số nhỏ có thể làm lệch một chút. Tuy nhiên các con vít thì không đối xứng.
