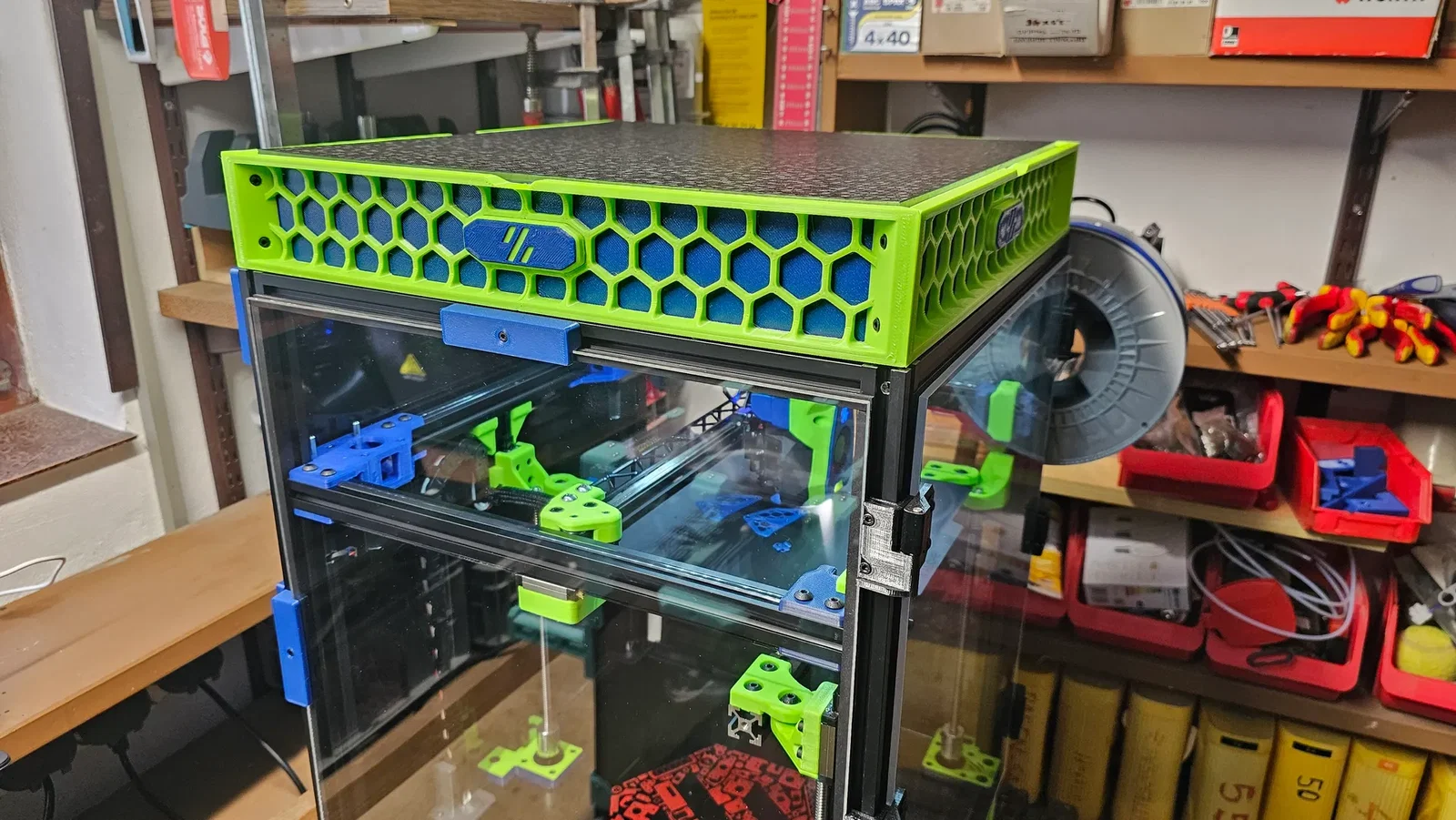

Voron 2.4 & Trident Tophat 66mm
Tophat cho Voron 2.4 & Trident, có nhiều size và bản 66mm giúp tăng khoảng trống trục Z ~66mm để bowden/umbilical/dây CAN không bị chạm, kẹt vào panel trên. Thiết kế cho panel 3mm, có BOM kèm theo.
Mô tả
Trước hết, nếu bạn cần phiên bản được chỉnh lại, kiểu như kích thước panel khác, v.v… thì cứ nhắn DM cho mình, mình sẽ cân nhắc chỉnh và bổ sung.
(TBD) Các miếng sau đã mod để làm Umbilical Passthrough
(06.09.2024) Nắp giữ panel dạng bắt vít. Để phù hợp với độ dày panel khác nhau
(01.02.2024) Thêm file CAD và làm phiên bản 66mm có thể bắt vít xuống
(04.09.2023) Cập nhật lên phiên bản mới hơn, tăng nhẹ độ dày để giảm artifacts
Tophat này cho thêm hành trình theo trục Z để bowden và (nếu có) umbilical/dây CAN không bị đụng vào panel trên và bị kẹp chặt.
Hiện tại thiết kế cho panel tiêu chuẩn 3mm. Nếu có yêu cầu, mình sẽ thử làm bản cho panel dày hơn.
Disclaimer: Model này nhiều khả năng cần bạn calibrate shrinkage trước.
BOM: (cho cấu hình cơ bản | không bao gồm phần gắn LED hoặc skirt đặc biệt)
Printed Parts:
- Mỗi loại panel: 2 tấm (chọn đúng kích thước bạn cần)
- 4 tấm Connector Plates
- 4 tấm Cover Plates
Hardware:
- 24x Heatset Inserts
- 32x | M3x8
- 16x | M3 Hammernuts hoặc T-Nuts
