Adaptor quạt 120mm sang ống 100mm
Bộ adaptor dễ in để nối quạt chuẩn 120mm (PC/chassis/rack) sang ống thông gió mềm 100mm, dùng clamp để siết. Có 2 kiểu dáng và 2 chiều dài (20mm/40mm) để kẹp ống; in phẳng, không cần support.
Mô tả
Design
Mấy món này được thiết kế để gắn vừa với quạt chuẩn 120mm (loại thường dùng cho máy tính, chassis và rack) để nối ra ống thông gió mềm 100mm bằng đai siết (clamp).

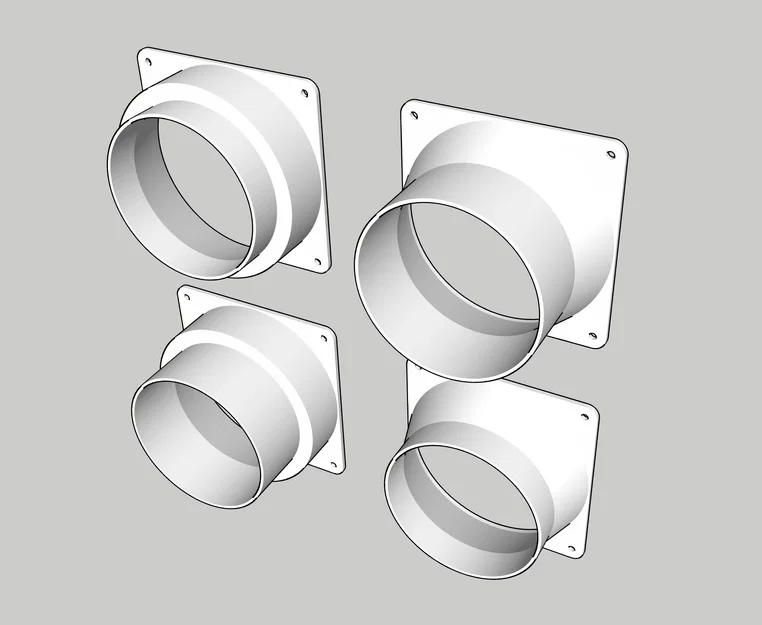

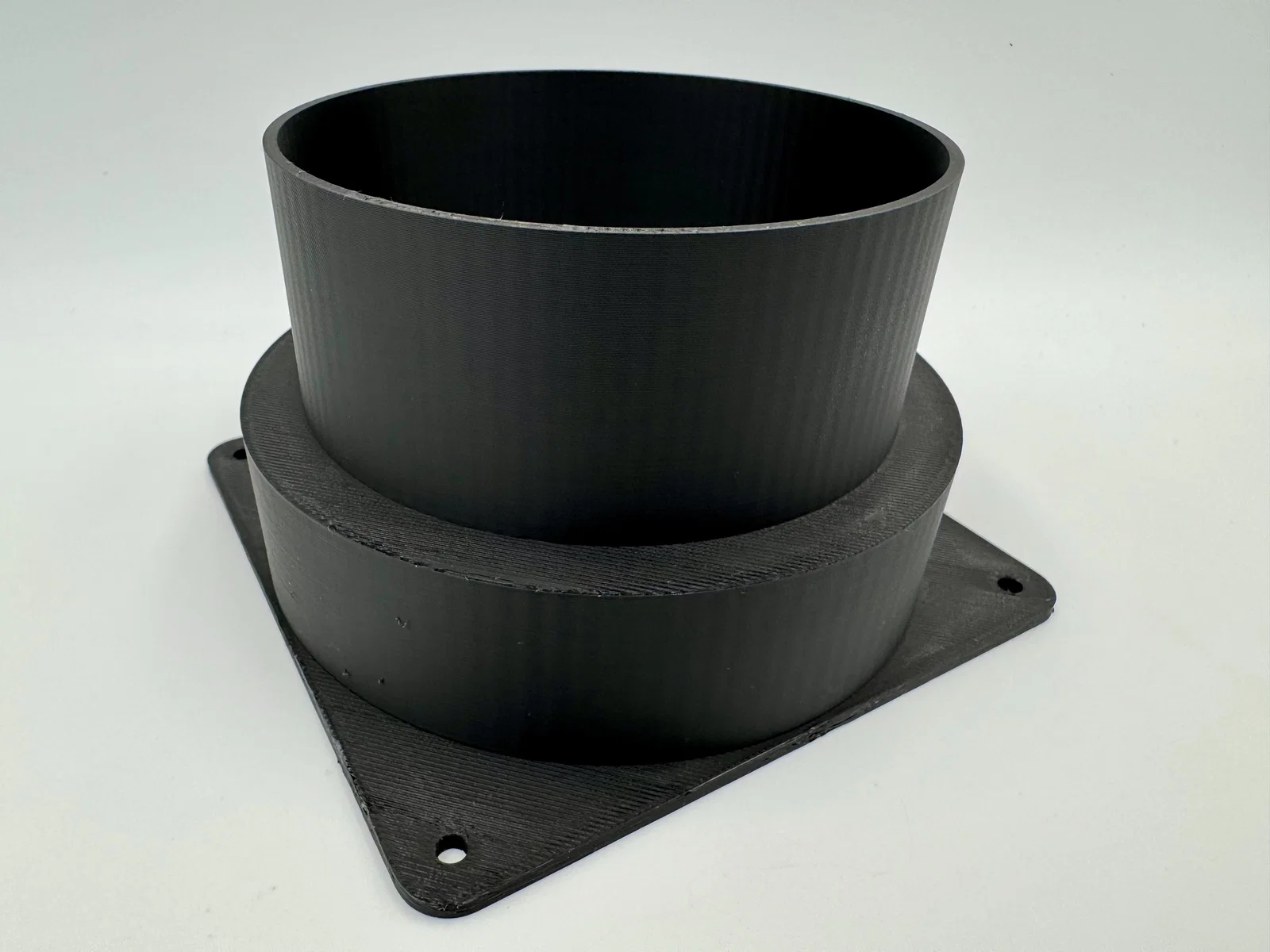

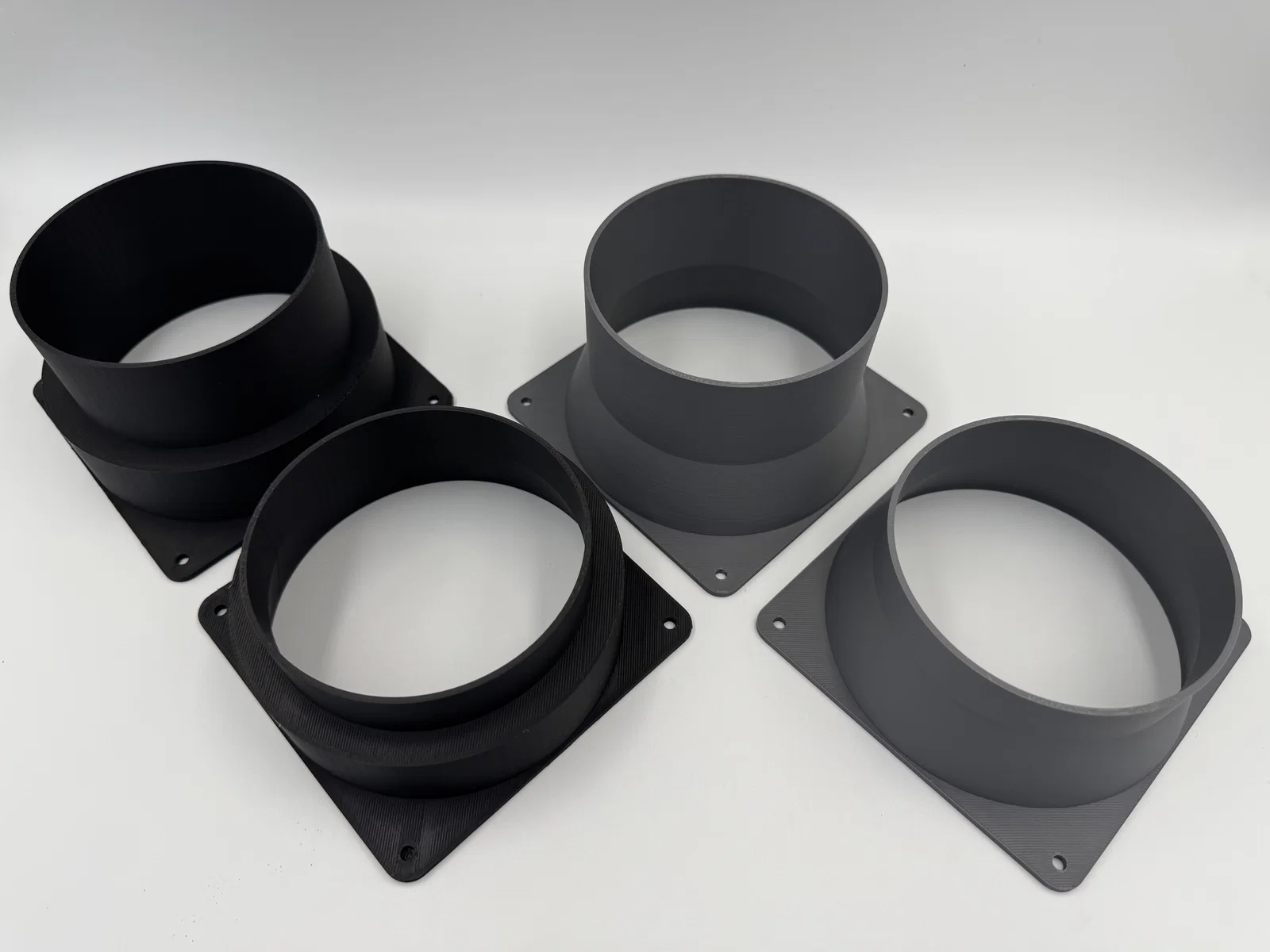

Có 2 kiểu dáng khác nhau. Bản basic dùng ít nhựa hơn đáng kể.

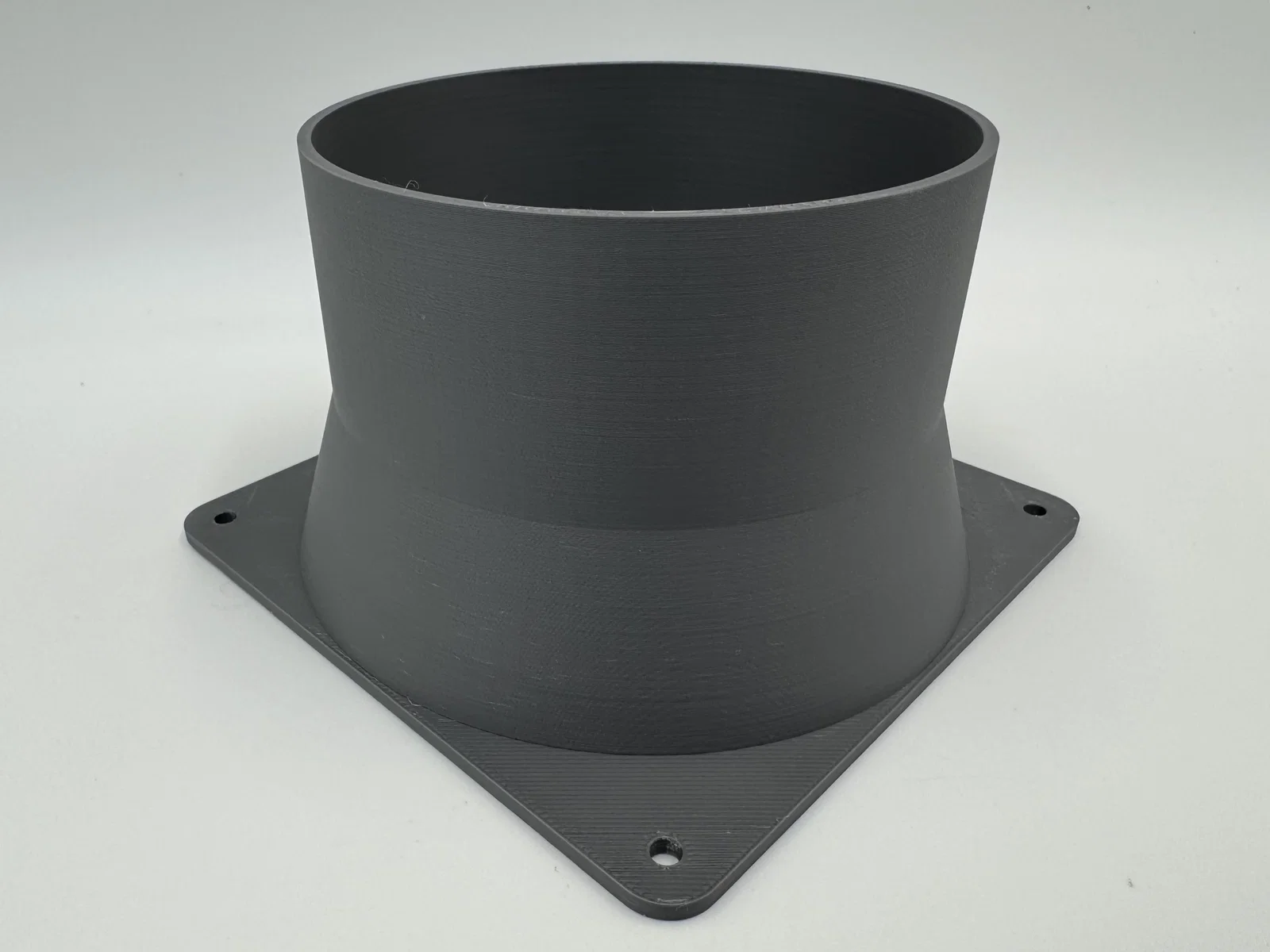

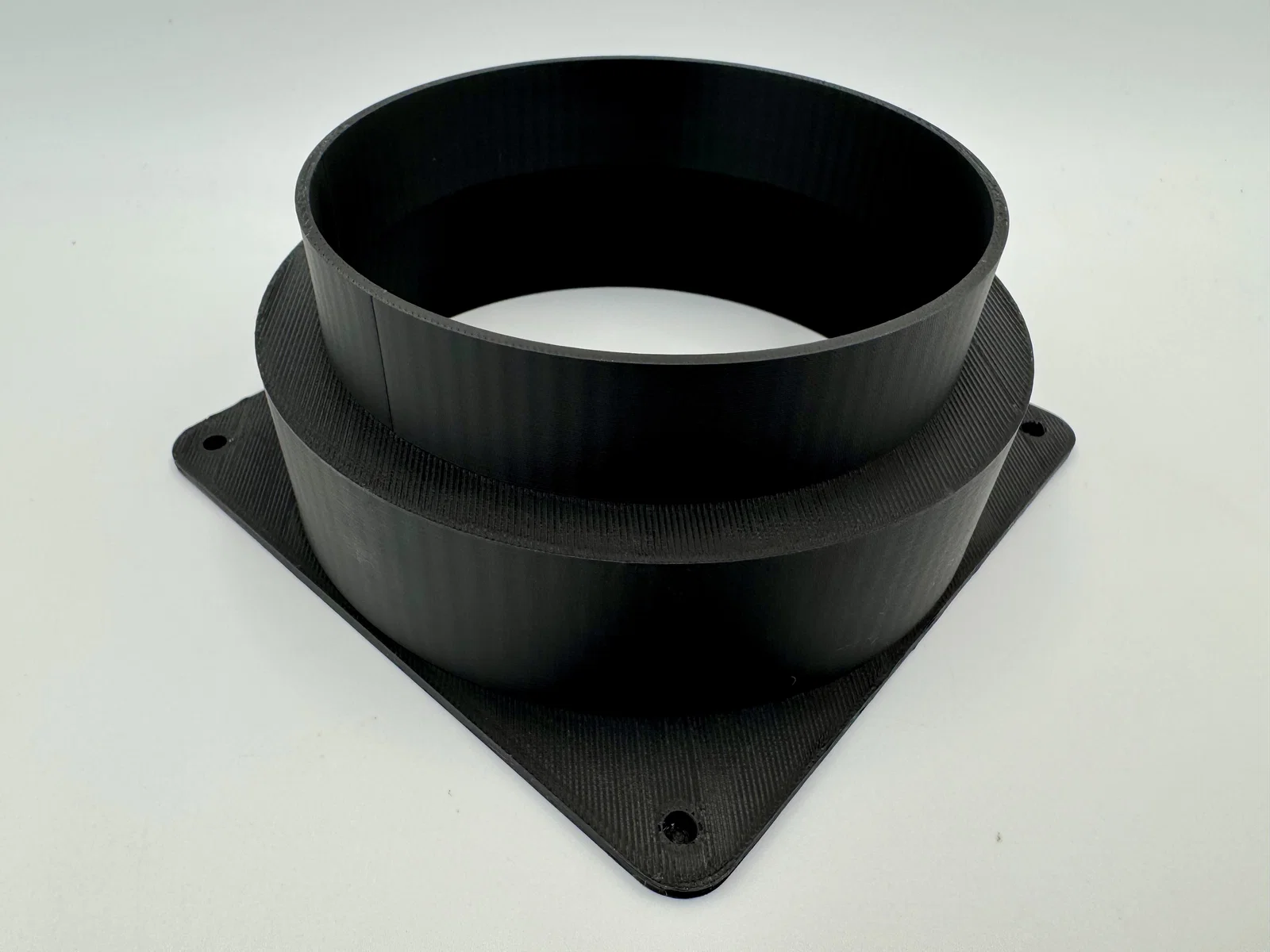

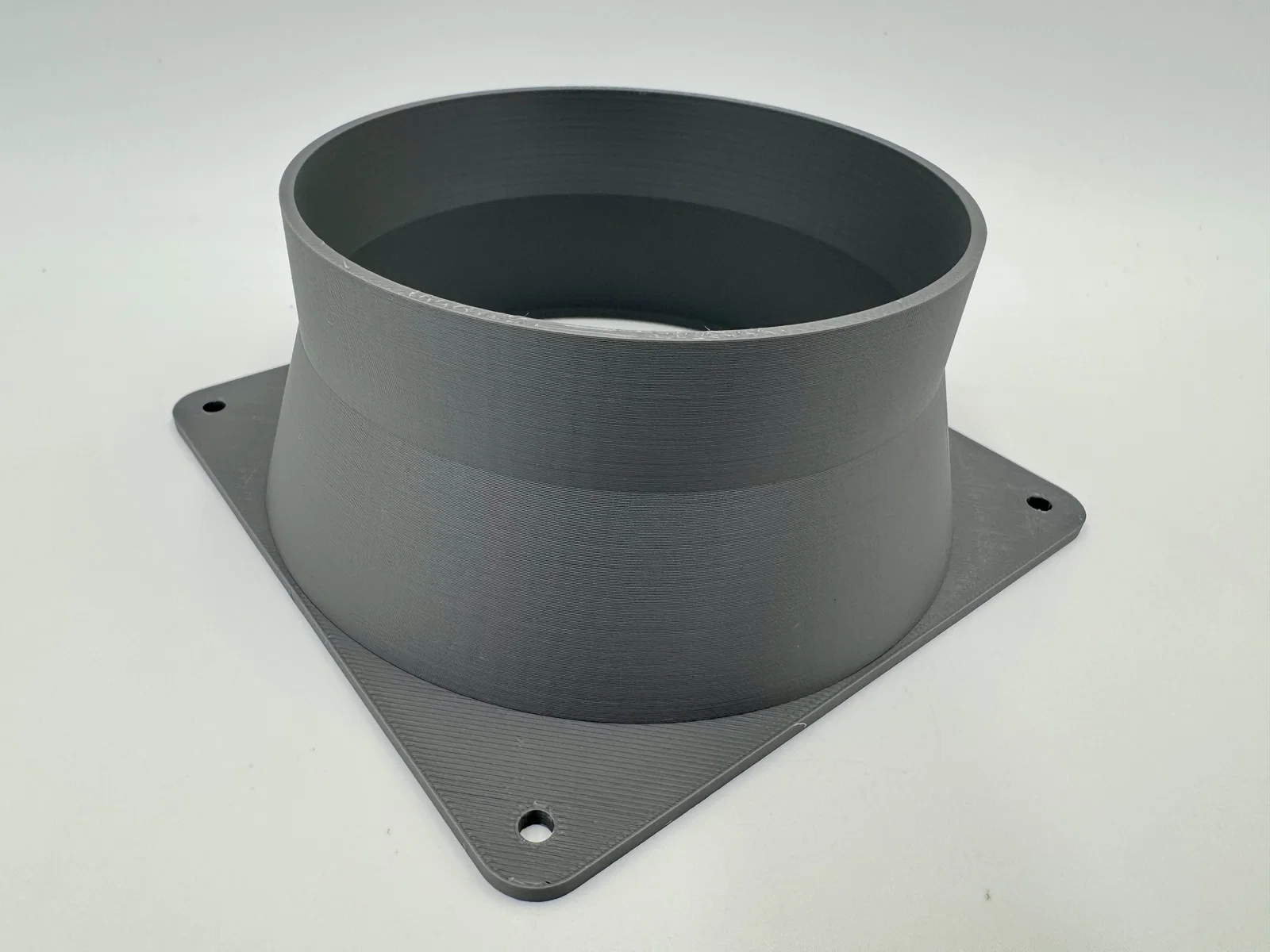

Mỗi kiểu dáng cũng có 2 kích thước. Bản ngắn có đoạn 20mm để siết ống, bản dài có đoạn 40mm để siết nên dễ hơn, nhất là khi bạn cắt đầu ống chưa thật đều, nhưng sẽ tốn thêm chút nhựa.
File thiết kế SketchUp cho các mẫu này hiện cũng đã được kèm để tải về!
Printing
Các mẫu adaptor được thiết kế để in với mặt nối với quạt đặt phẳng xuống bàn in, không cần support. Mình dùng PLA và thấy chạy ổn.
Related Items
Có các mẫu gasket dày 1mm và 2mm, thiết kế khớp với mặt sau của các adaptor này để gắn với quạt 120mm, có trong model này.
Ngoài ra còn có thêm nhiều món liên quan trong bộ sưu tập cho quạt 120mm và bộ sưu tập cho phụ kiện ống 100mm, cũng như trong danh sách model và collection của mình nói chung.
