Đế Gridfinity cắt laser Parametric, có/không nam châm (Fusion360)

Gridfinity Base Plate cắt laser Parametric trong Fusion360 by The Mad Noodle

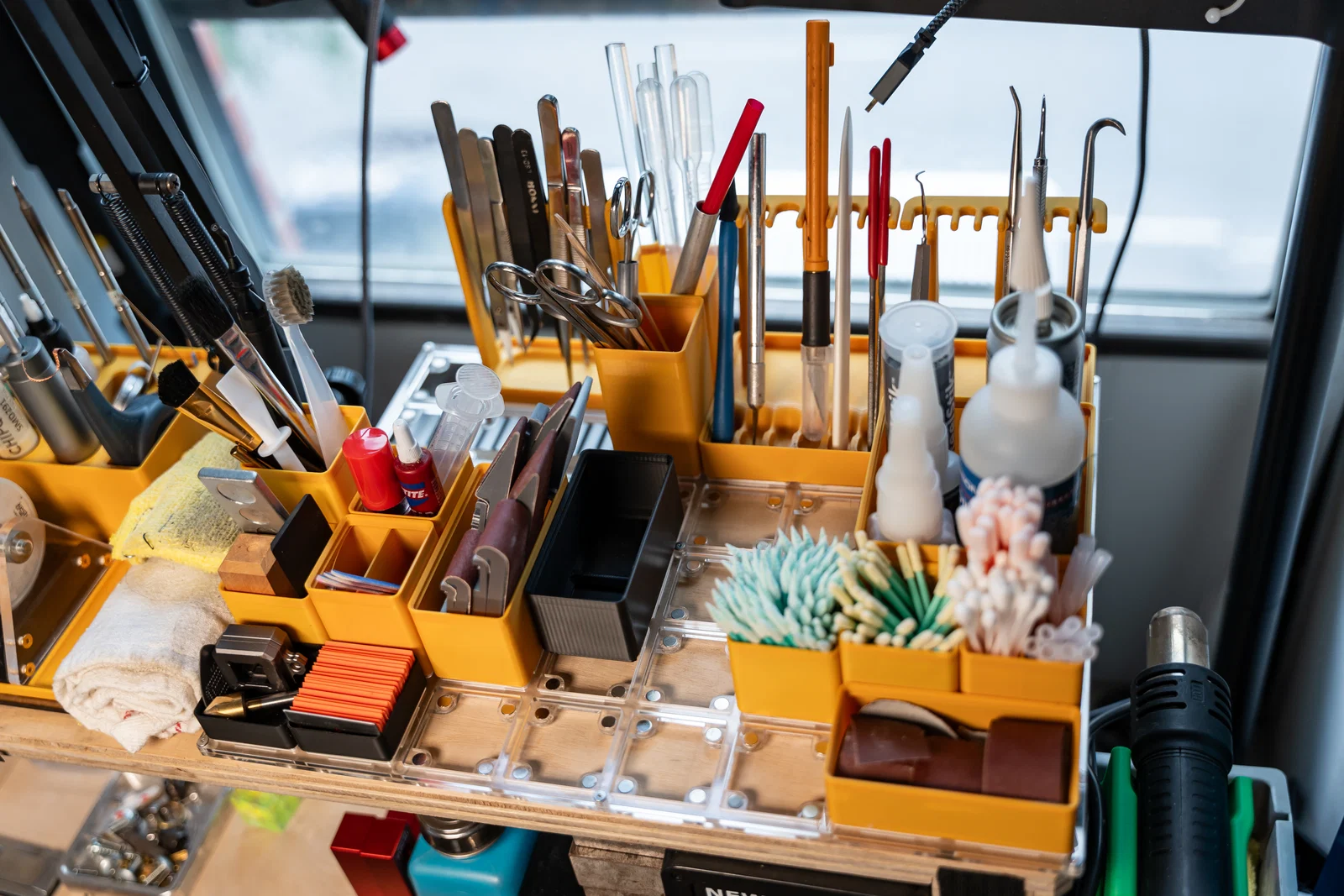

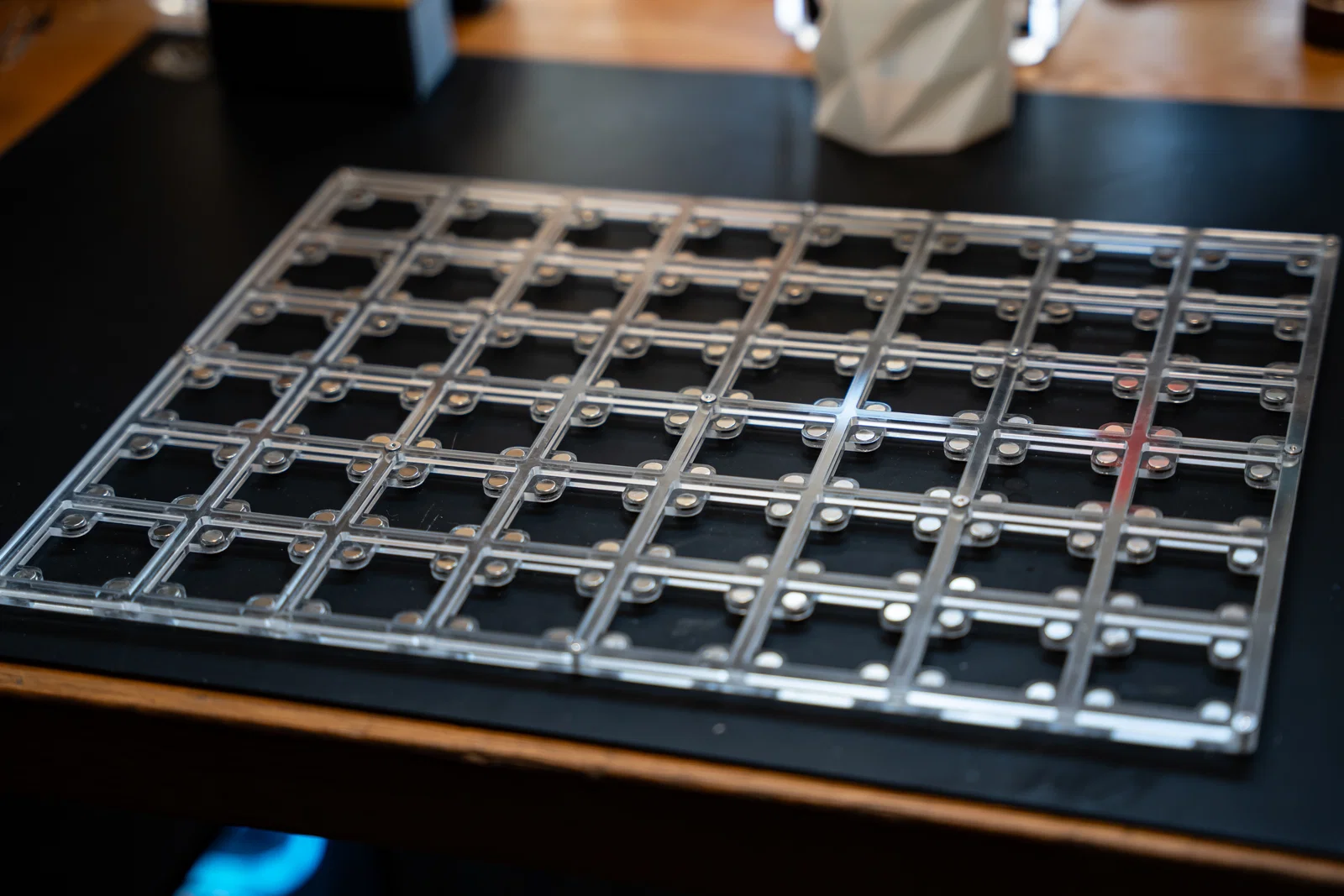

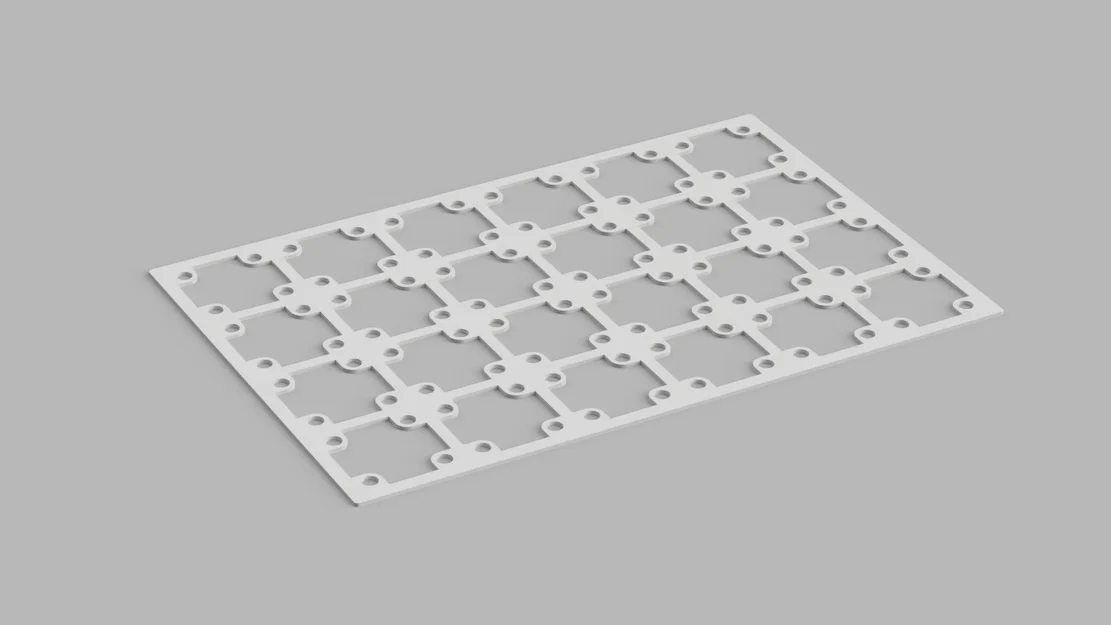

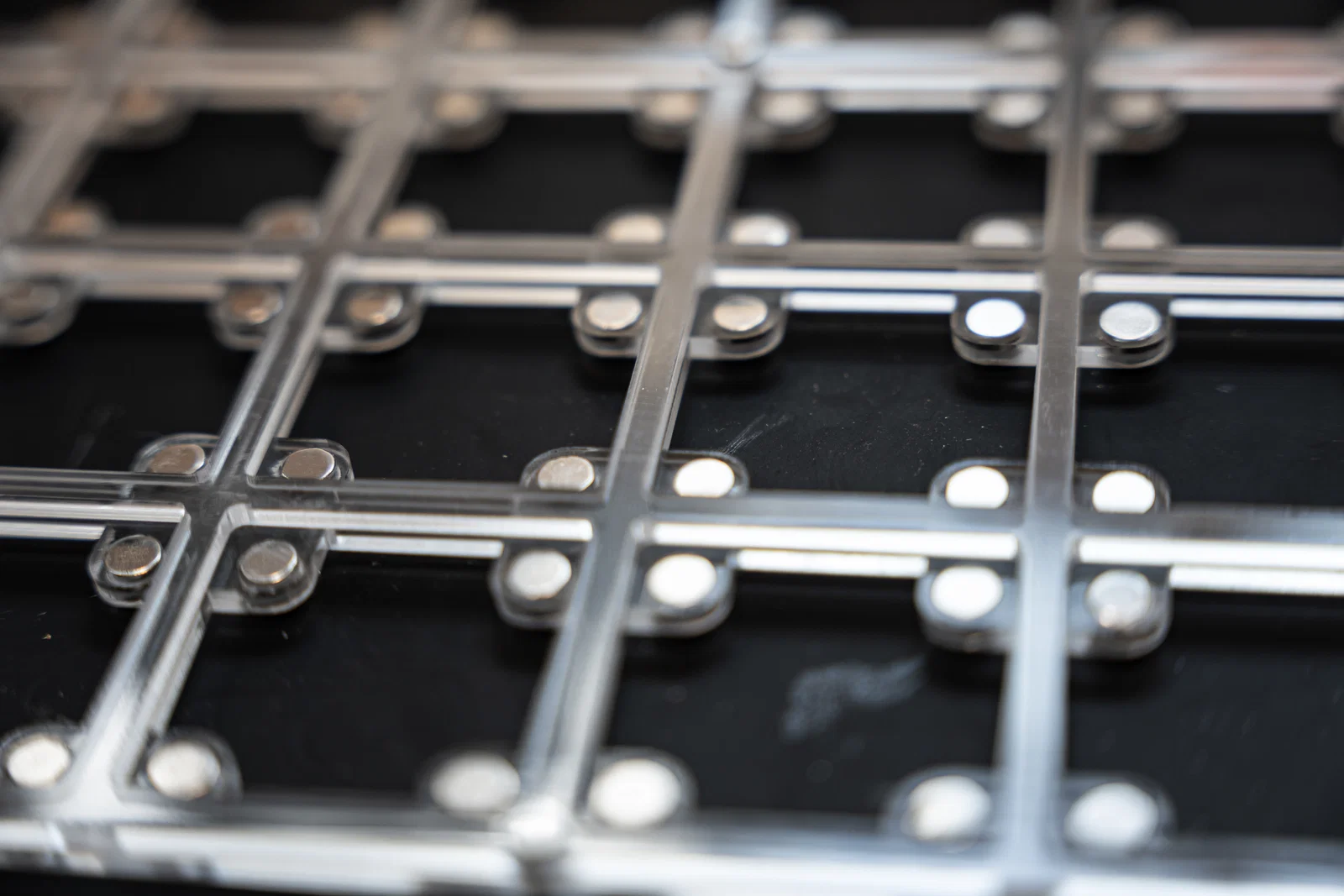

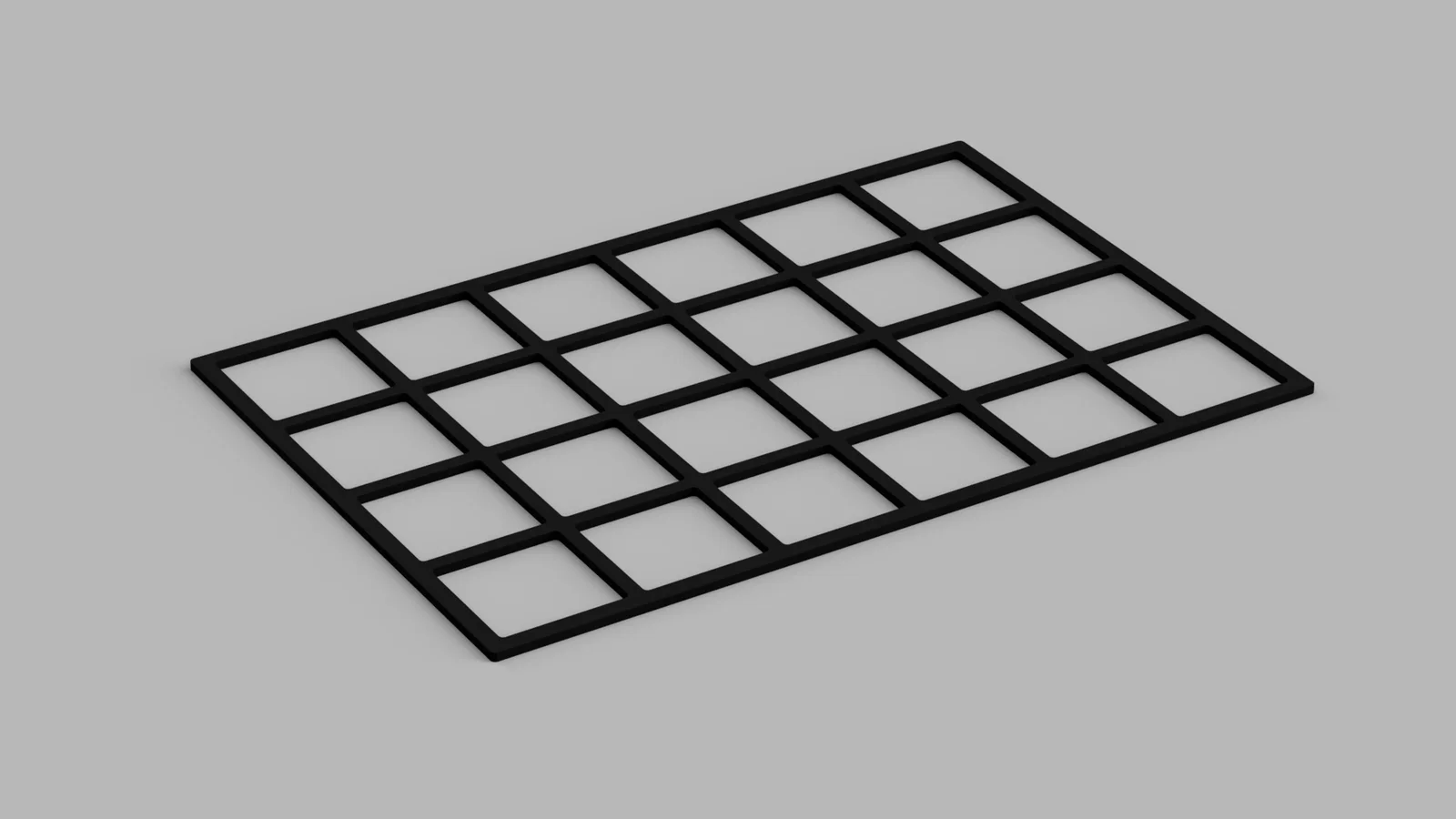

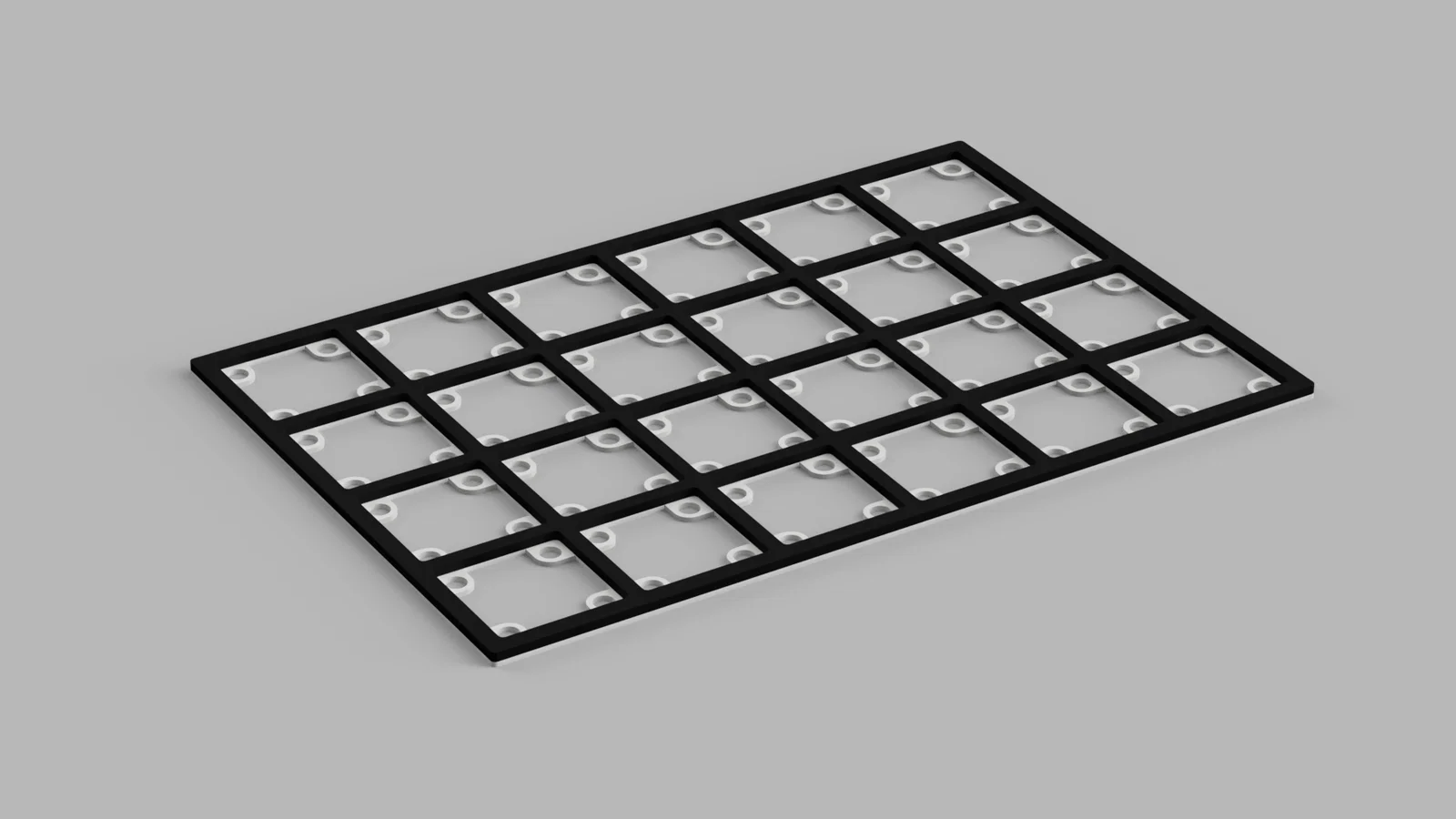

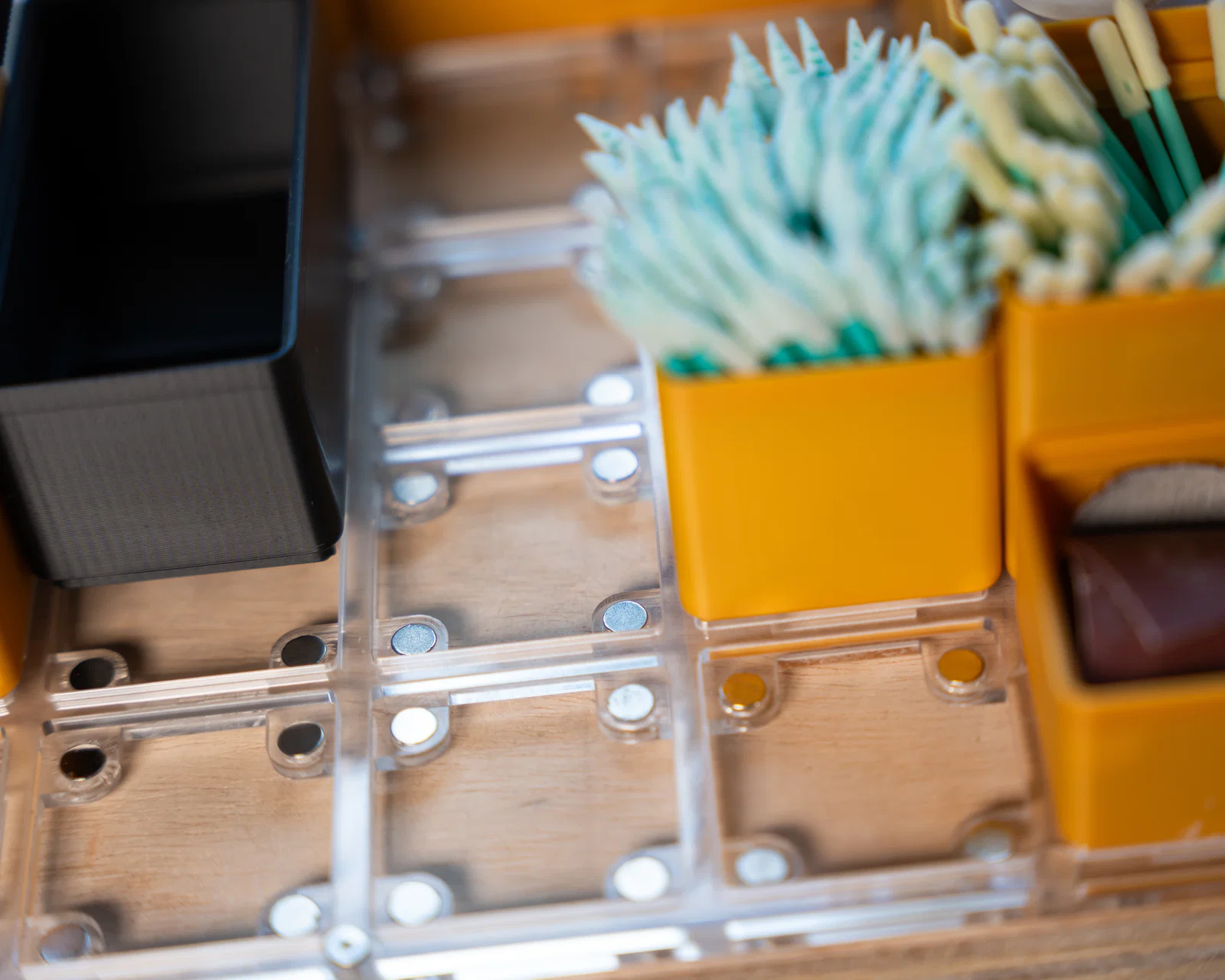

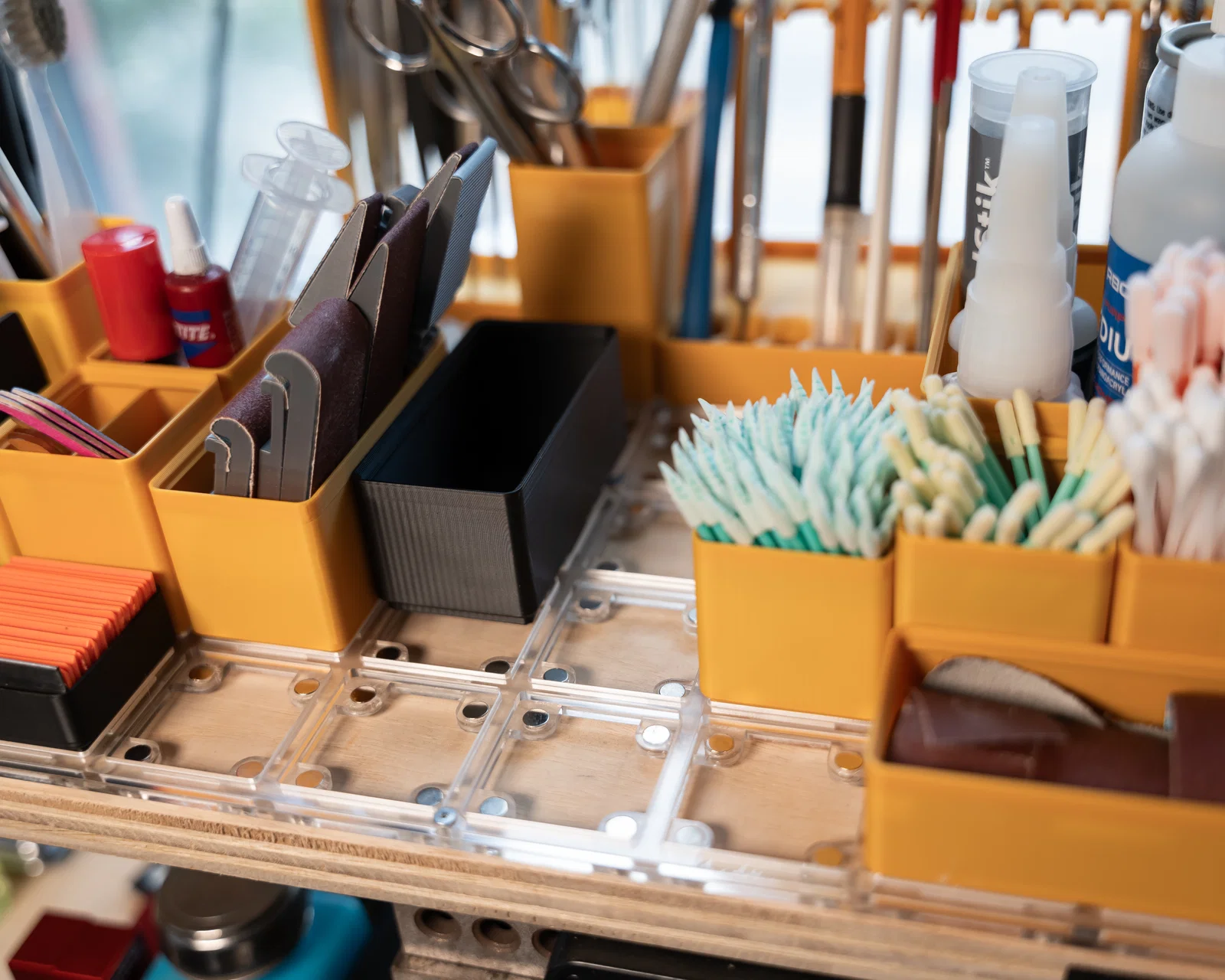

Giới thiệu một Gridfinity Base Plate linh hoạt và dễ tuỳ biến, tối ưu cho cắt laser! Thiết kế parametric hoàn toàn, dựng trong Fusion360, cho phép bạn tuỳ chỉnh kích thước và chọn bản có hoặc không có nam châm. Nhờ cách làm 2 lớp, bạn có thể đạt hiệu năng tốt nhất bằng cách thêm một lớp riêng cho nam châm. Lớp Nam châm (ở dưới) được thiết kế cho vật liệu 1/16th" (1.5mm), còn lớp Lưới (Grid) phía trên nên cắt từ vật liệu 1/8th" (3mm). Cấu hình này dùng được nam châm chuẩn 6x2mm (nam châm sẽ nhô 0.5mm, nhưng vẫn khớp rất chuẩn). Nếu bạn chỉ cần lưới, không cần nam châm, thì chỉ cần cắt mỗi lớp Grid phía trên.

Các điểm nổi bật:

• Toàn quyền parametric: Dễ dàng chỉnh kích thước lưới theo trục X và Y theo nhu cầu; cắt laser thường cho phép làm lưới lớn thành 1 tấm, nhanh hơn so với cách in 3D tiêu chuẩn.
• Điều khiển Edge Offset: Tạo khoảng offset khác nhau cho mép trước, sau và hai bên để vừa khít các không gian chật như ngăn kéo.
• Tuỳ chỉnh đường kính nam châm: Đổi đường kính nam châm theo nhu cầu của bạn.
• Bo góc (Corner Fillets): Chỉnh độ bo góc tổng thể để ra cạnh tròn đẹp.

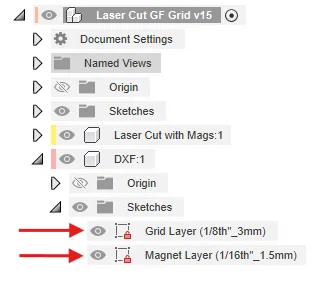

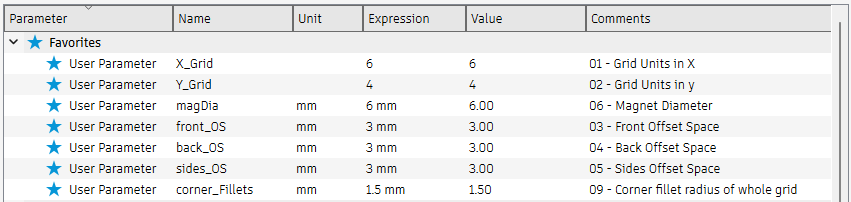

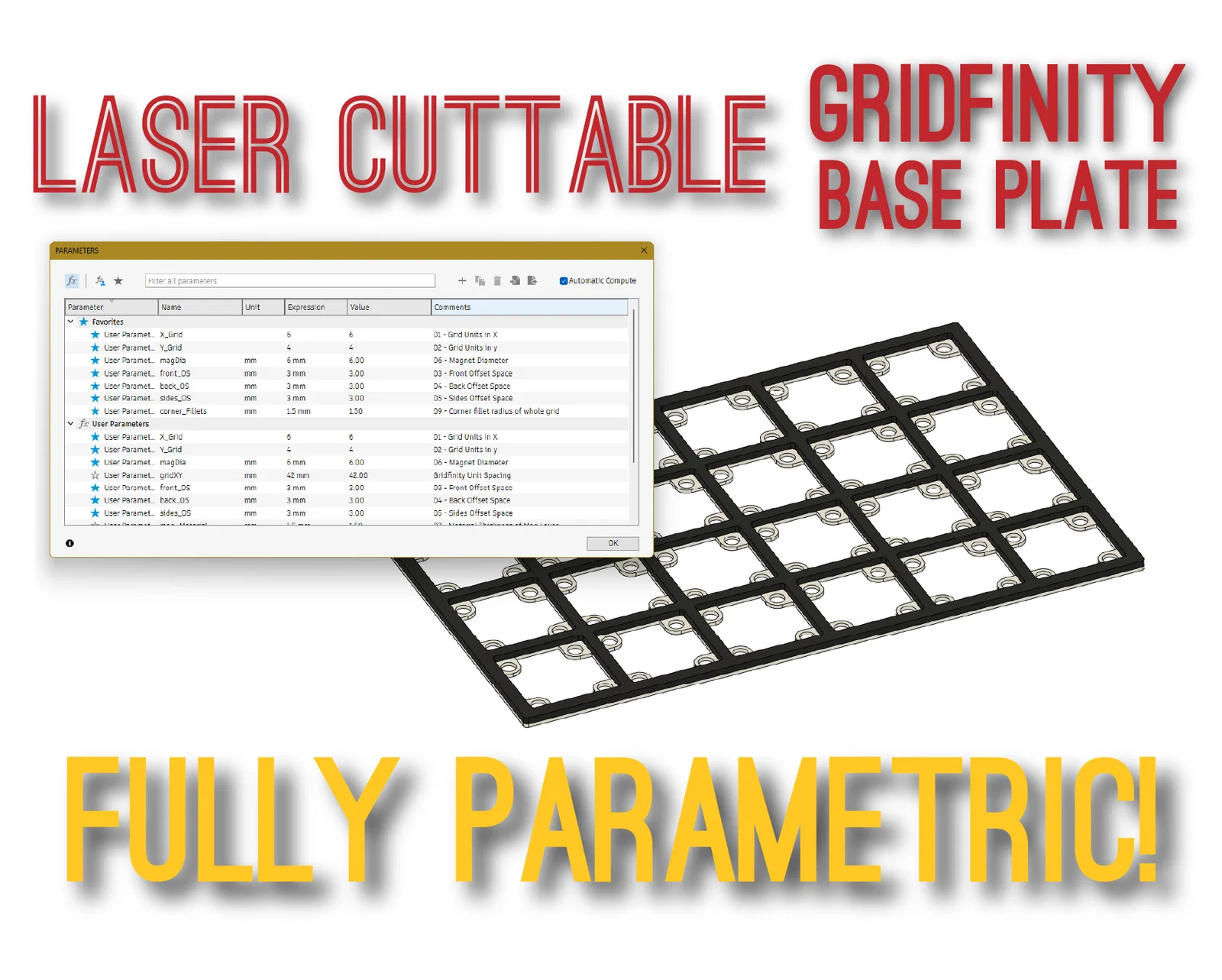

Để bắt đầu, tất cả các tham số đã được “favorite” trong F360 đều được đặt nhãn đầy đủ, bạn chỉ cần chỉnh theo nhu cầu (trong cửa sổ tham số, sắp xếp mục “Comments” (bấm vào) để sắp theo mức độ quan trọng). Sau đó, chỉ cần “Save As DXF” các sketch đã được gắn nhãn trong component "DXF" và nạp vào máy cắt laser. Dán các lớp lại với nhau và tận hưởng một Base Plate đúng thông số bạn cần—nhanh hơn và làm được lớn hơn so với in!

Cứ thoải mái chỉnh bất kỳ phần nào của thiết kế để hợp nhu cầu hơn, hoặc thêm các chi tiết bạn muốn!

—

Mọi thứ này dựa trên các thiết kế Base Plate Gridfinity gốc của Zack Friedman và theo đặc tả thiết kế open-source ban đầu, còn đây là phần mình thử chuyển thể sang hướng cắt laser. Nên là CẢM ƠN ZACK!

—
