Khay giữ lens ngàm Nikon Z cho Gridfinity (2x2/3x3/4x4)

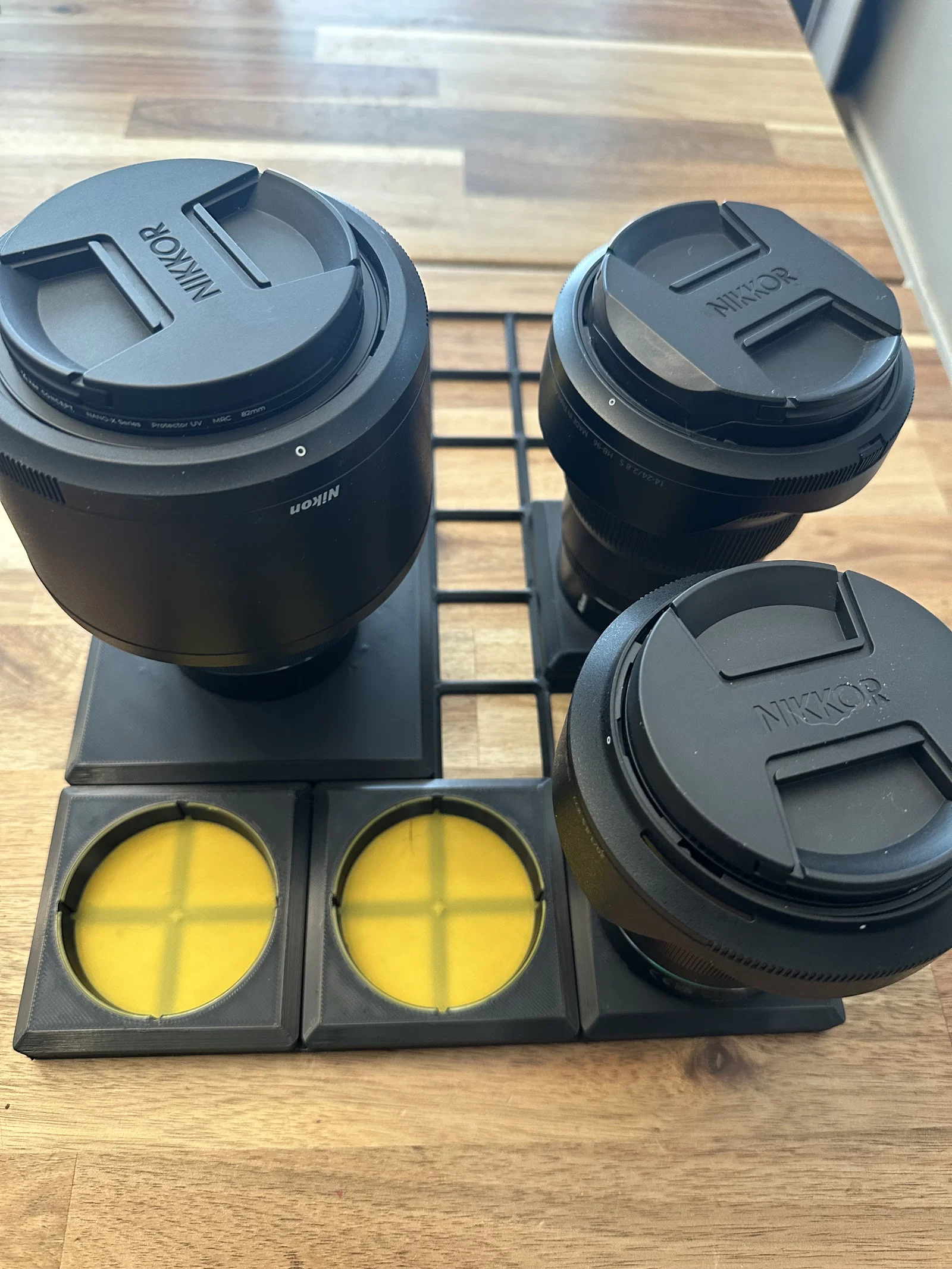

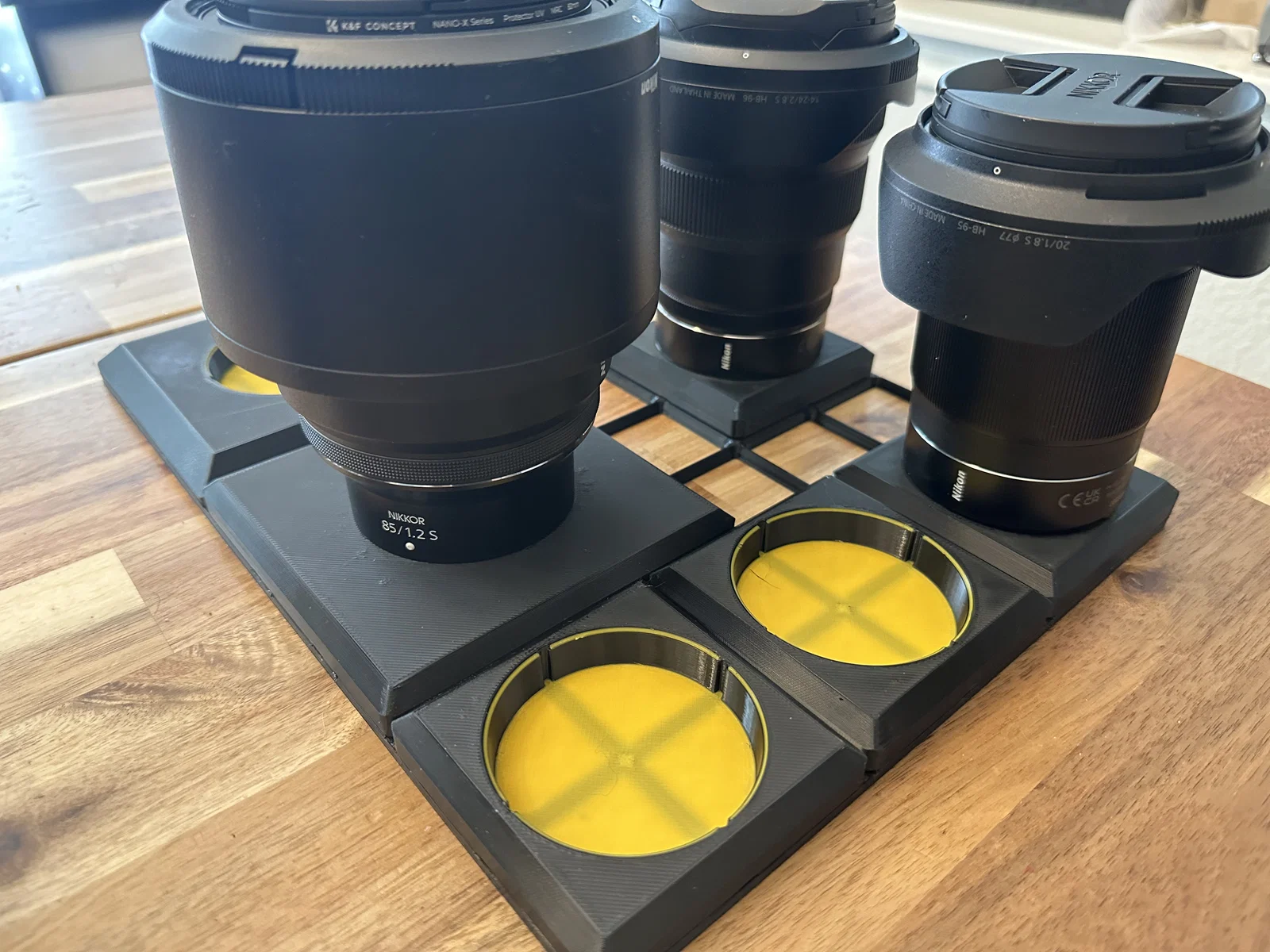

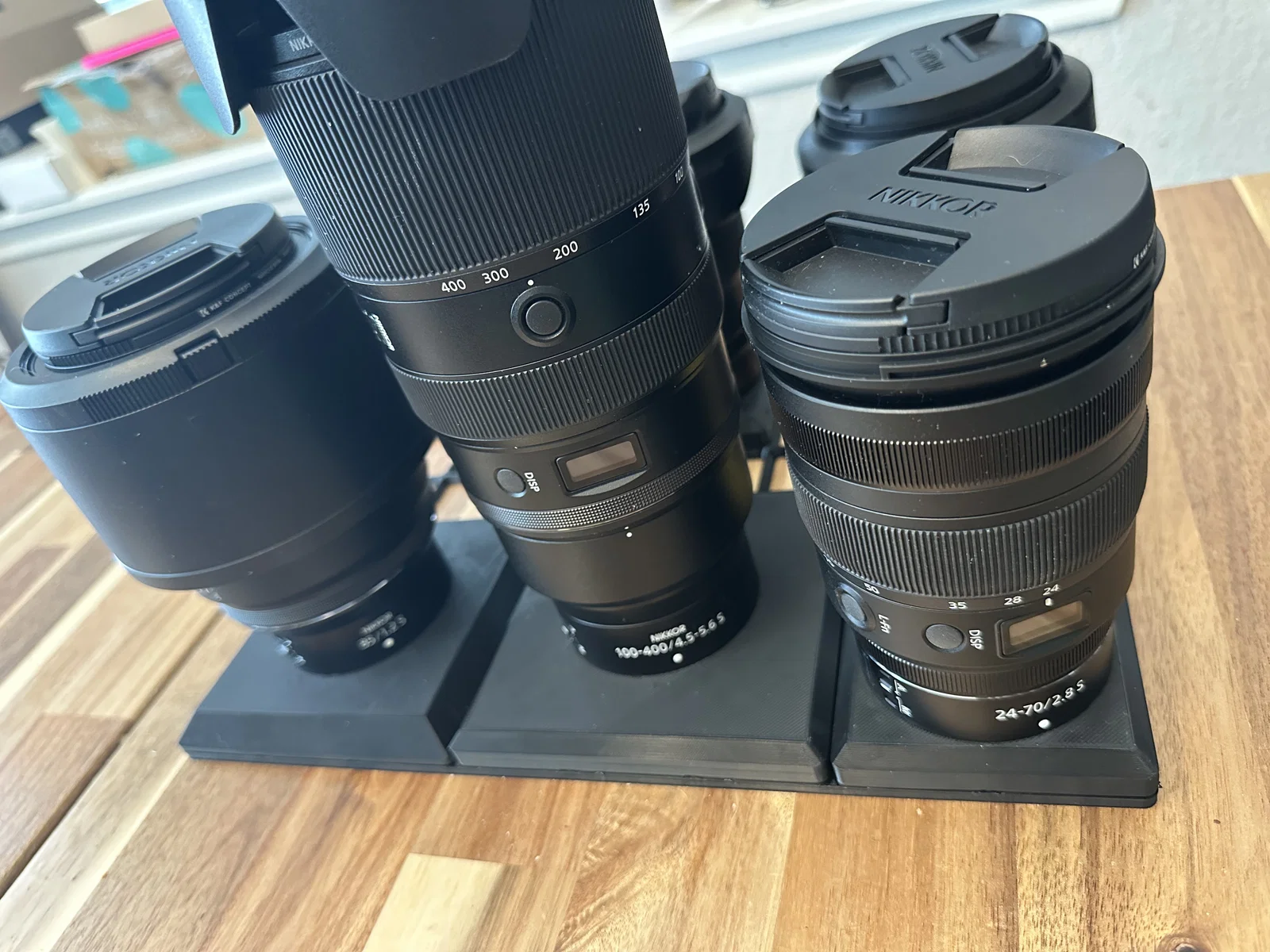

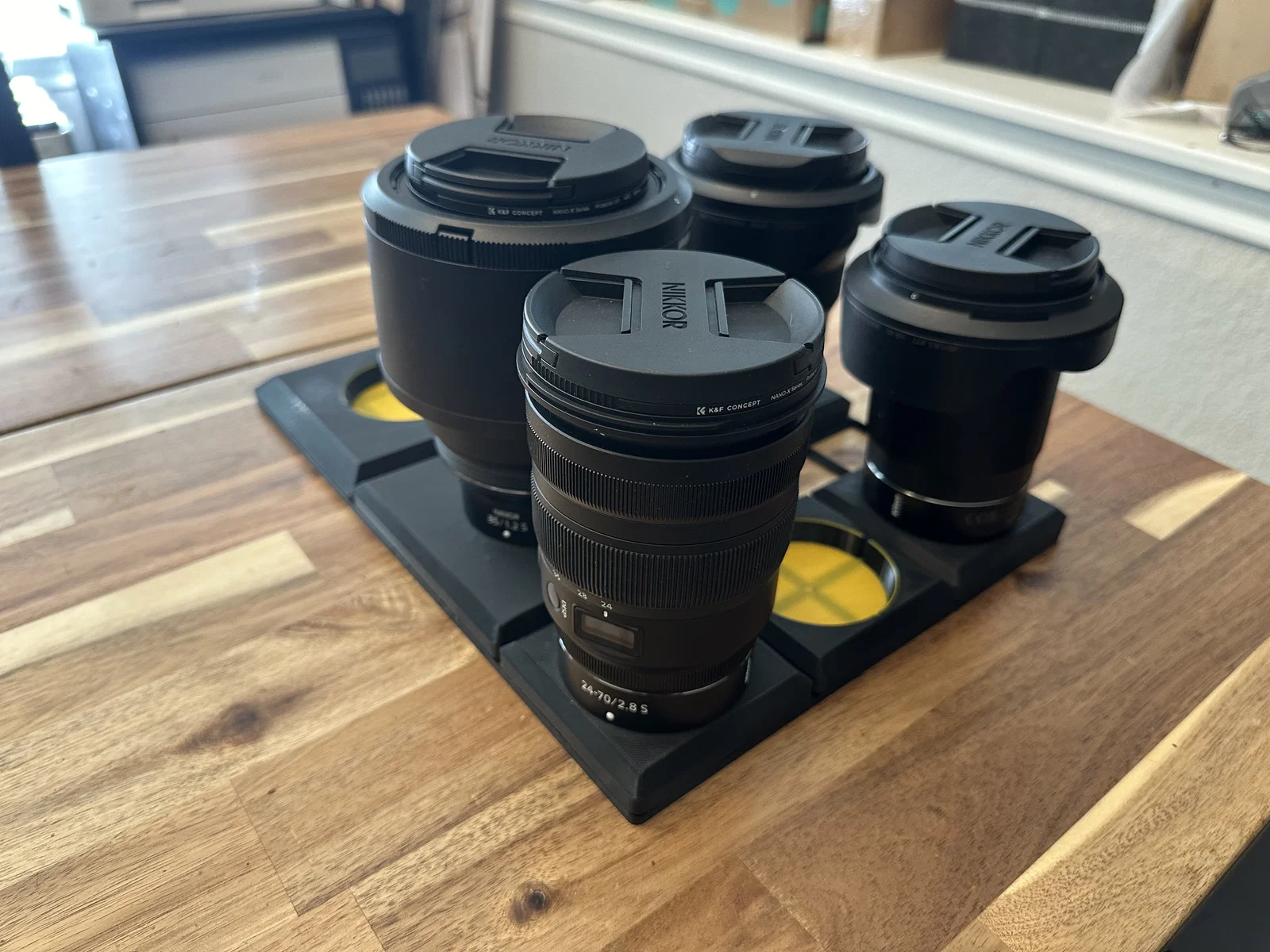

Khay giữ lens ngàm Nikon Z cho hệ Gridfinity. Có phiên bản 2x2 và 3x3 của khay này tuỳ theo đường kính lens của bạn. Bản 2x2 rất hợp để chừa khoảng trống giữa các lens và in thêm một khay phụ kiện 1x2 cho thẻ CFexpress, SD card, hoặc phụ kiện khác. Mình thấy bản 3x3 giữ được Nikon Z 85mm f1.2, chỉ có phần lens hood nhô ra ngoài mép khay một chút. Mình không dùng được mẫu @jonlarson rất hay của bạn ấy vì nhiều lens của mình to hơn.

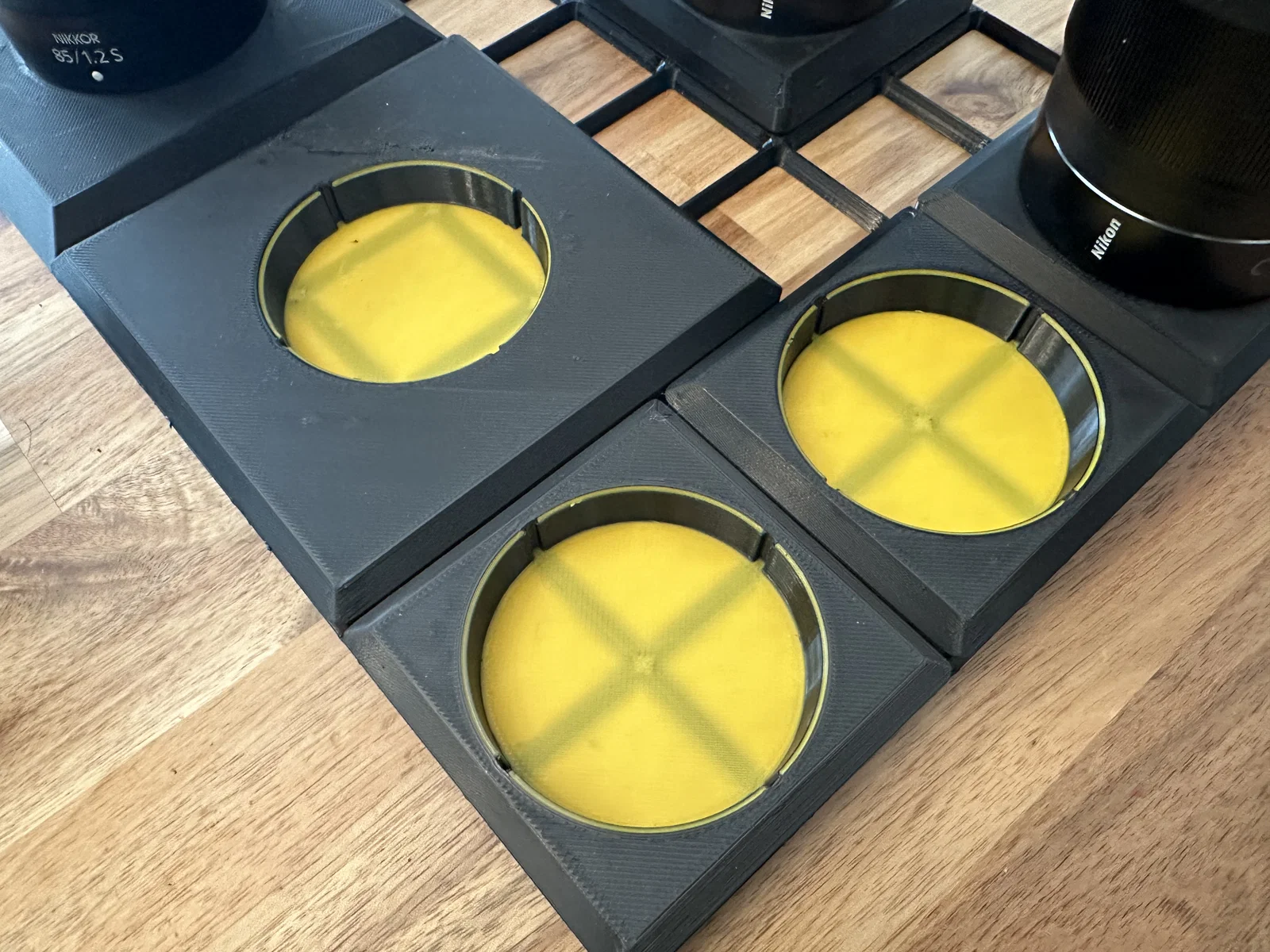

Trên mặt thiết kế có 4 rãnh để chừa chỗ cho phần ngàm/“indexing tab” trên nắp sau (rear cap) của lens Nikon Z. Lens không ôm quá khít, nhưng như vậy sẽ dễ đưa lens vào hơn và tránh tình trạng khay bị kéo bật ra khỏi base Gridfinity mỏng.

Mình in bằng PETG với nozzle .6mm, layer height .2mm và 10% infill. Mình có gặp chút không đồng đều ở bề mặt trên, nhưng có thể khắc phục bằng cách tăng số lớp top hoặc tăng infill. Mình cũng chỉnh lại phần chamfer cho đồng nhất giữa hai kích cỡ, nhưng trong hình có một bản thử nghiệm với chamfer lớn hơn. Rất mong nhận được góp ý và bình luận!

Xem thêm mẫu khay giữ lens nằm ngang cho telephoto zooms dùng cho Gridfinity của mình tại .

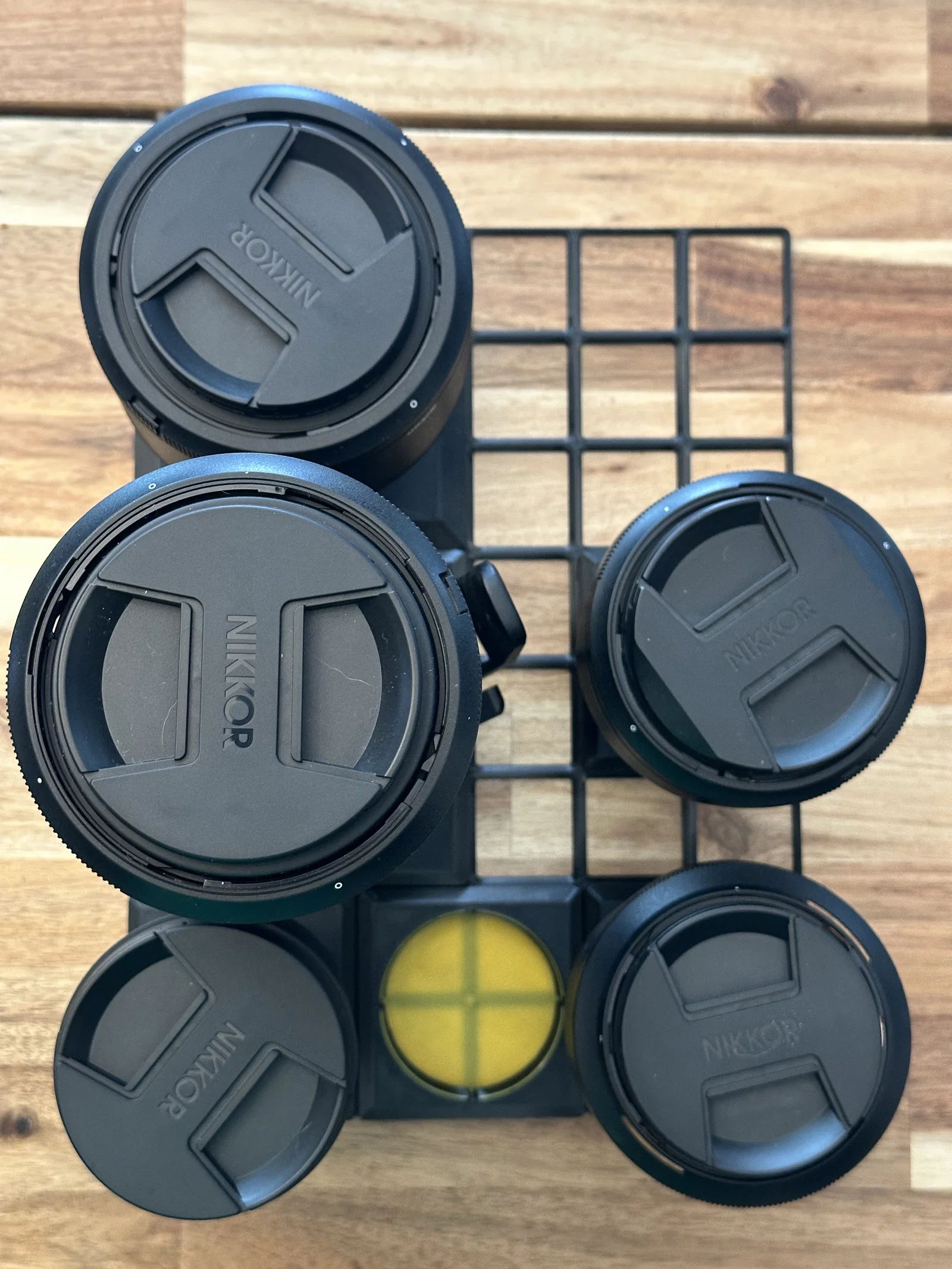

Cập nhật: Thêm phiên bản 4x4 để có thêm khoảng hở giữa 85mm 1.2 và các lens khác.

Cập nhật 10/7/24: Thêm hốc nam châm 6mm x 2mm và lỗ M3 sâu 10mm để xử lý phản hồi về việc các khay dễ bị tuột ra khỏi lưới (grid).
