Dẫn hướng/Treo dây cáp (Cable Guide/Hanger) Parametric trong FreeCAD

Thiết kế móc treo cáp của Hubert rất hay, nhưng khả năng parametric thì bị giới hạn quá nhiều. Mình muốn linh hoạt hơn và có thêm nhiều kiểu, nên đã dựng lại trong FreeCAD với gần như mọi thứ (có khi hơi “quá tay”) đều chỉnh được qua Spreadsheet.

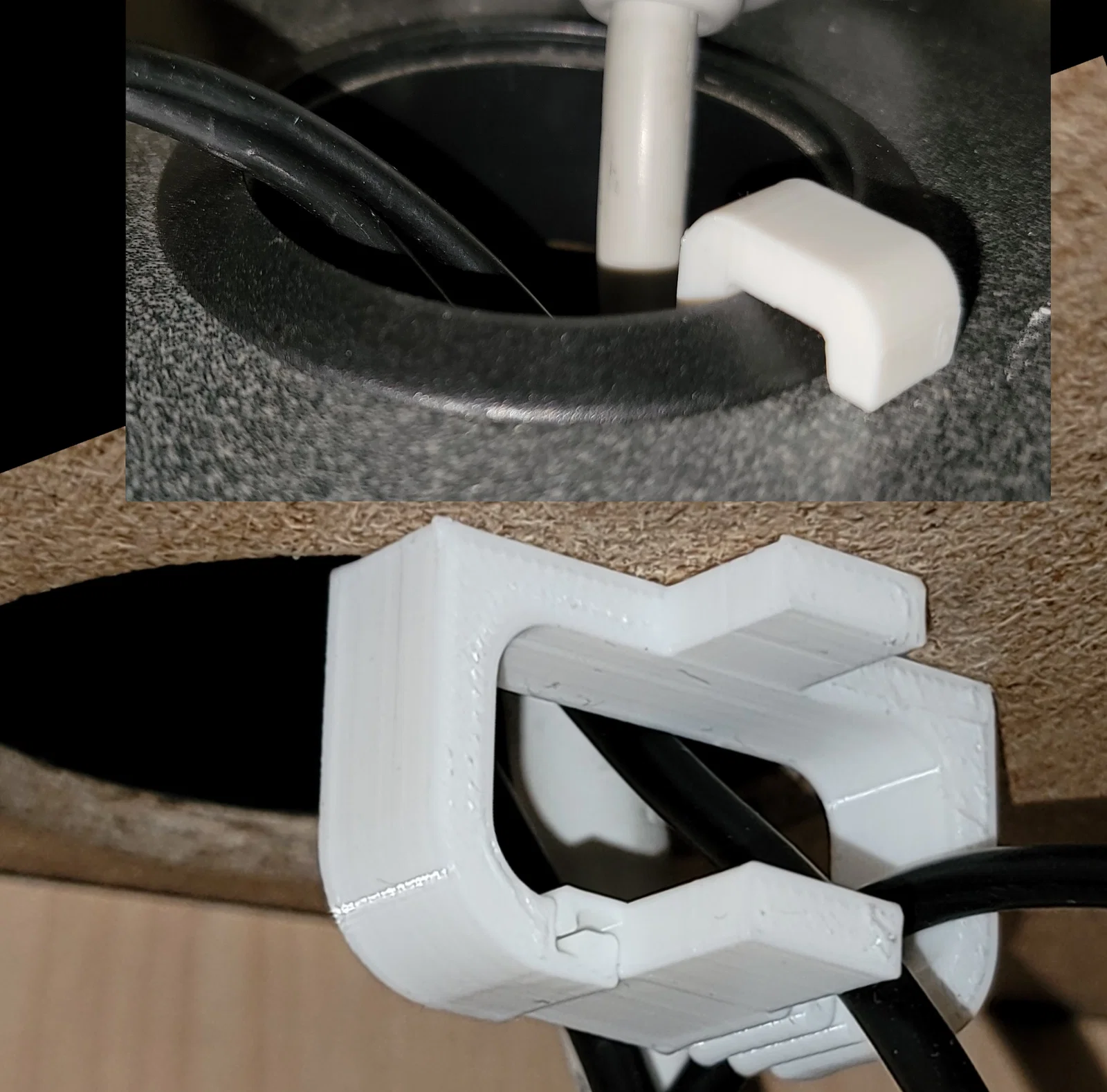

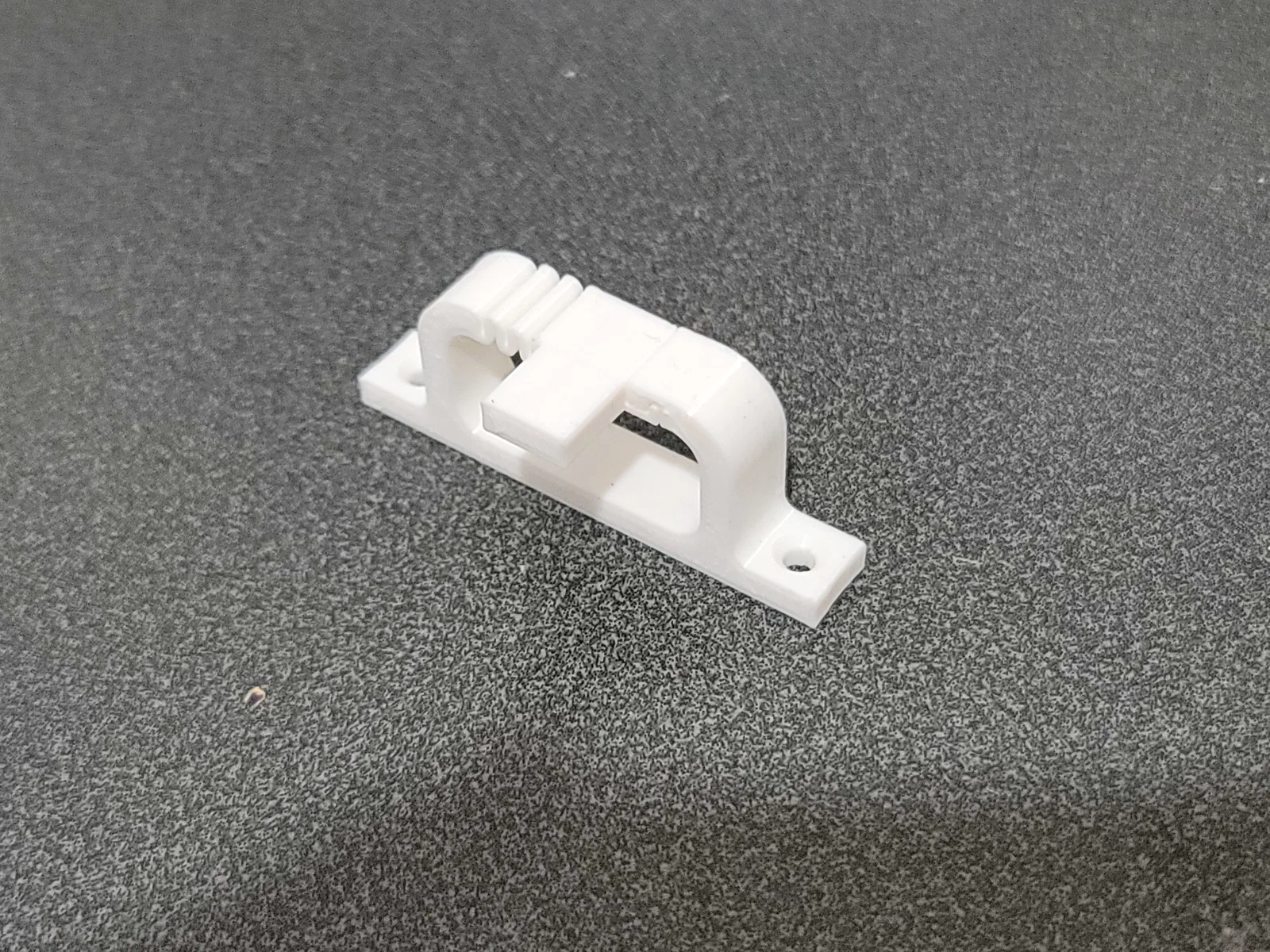

Thiết kế này bám sát bản của Hubert; nếu bạn export theo cấu hình “Original” và dùng đúng 4 part tương ứng, bạn sẽ có một bản gần như y hệt. Khác biệt duy nhất là mình bỏ phần fillet ở đầu các tab và để lỗ dạng tròn.

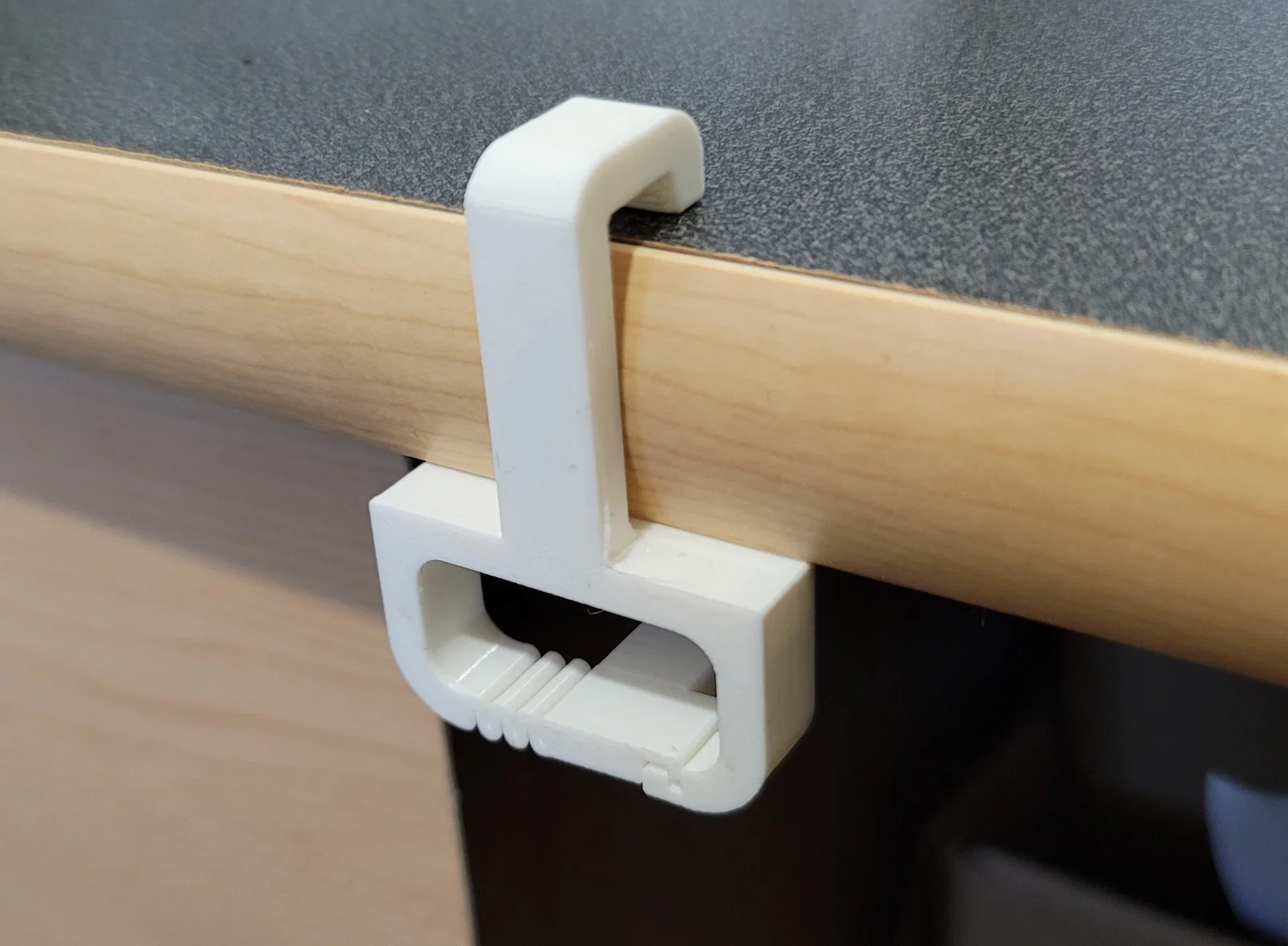

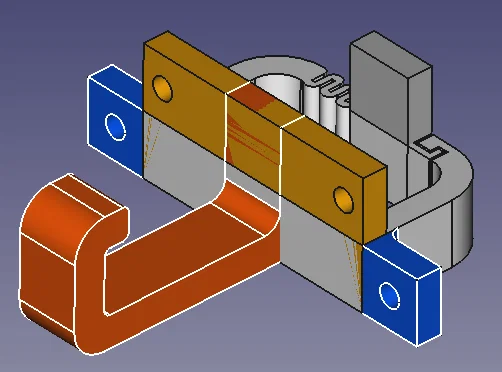

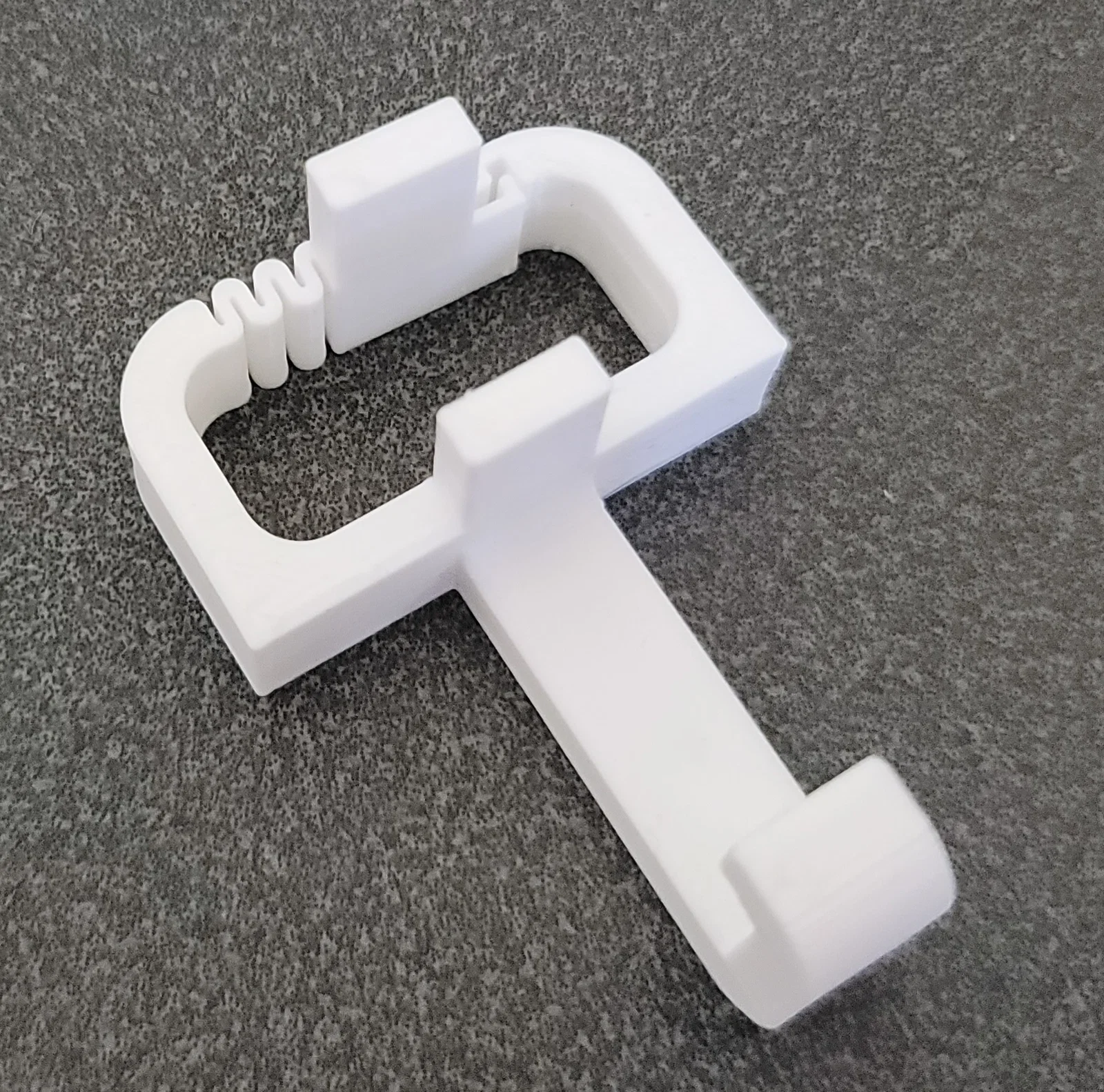

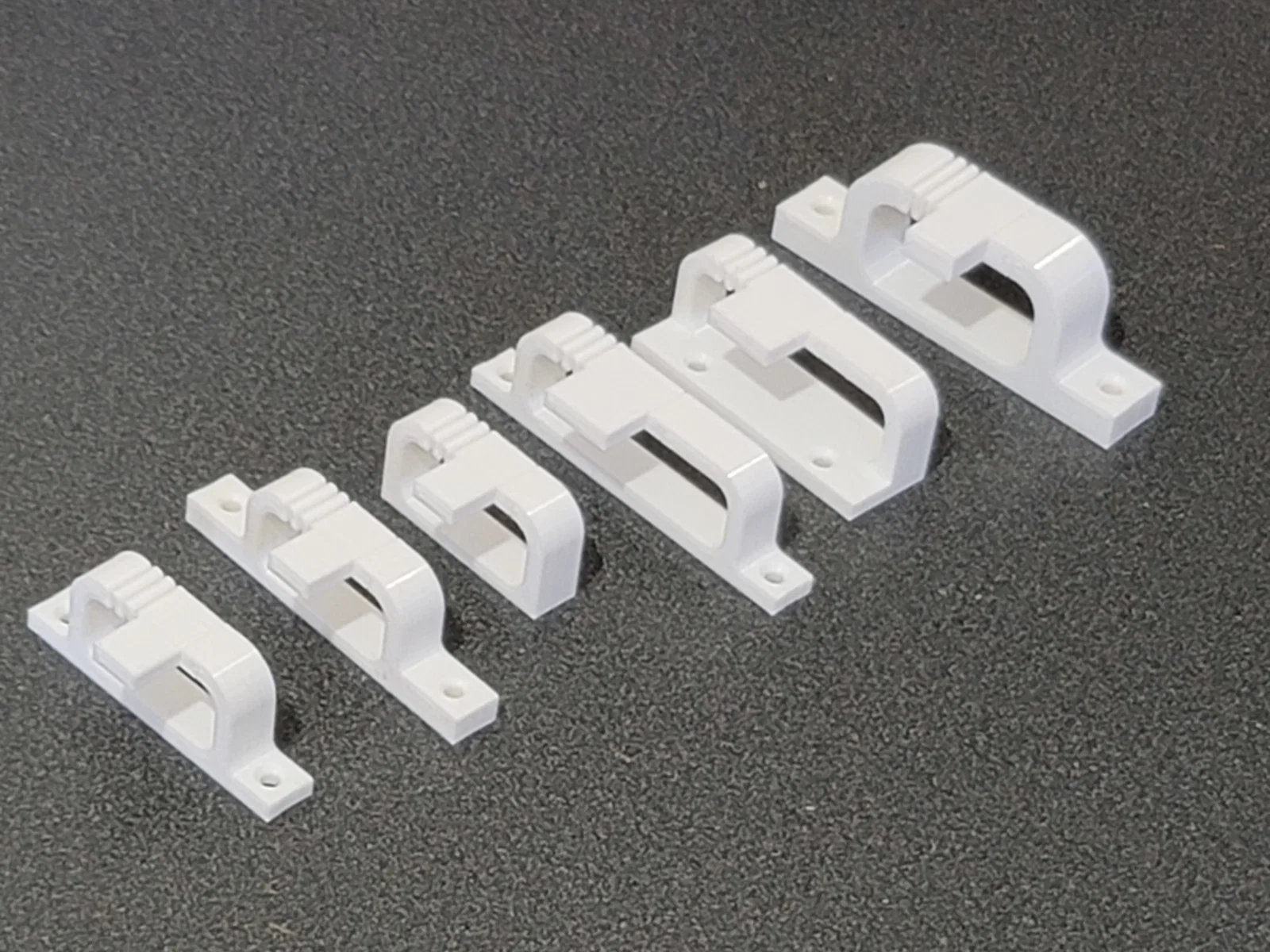

Với 6 body riêng để mix & match, bạn có thể tạo ra rất nhiều cấu hình khác nhau.

Trong file FreeCAD có kèm khá nhiều ghi chú, nhớ xem kỹ trước khi chỉnh sửa bất kỳ thứ gì.

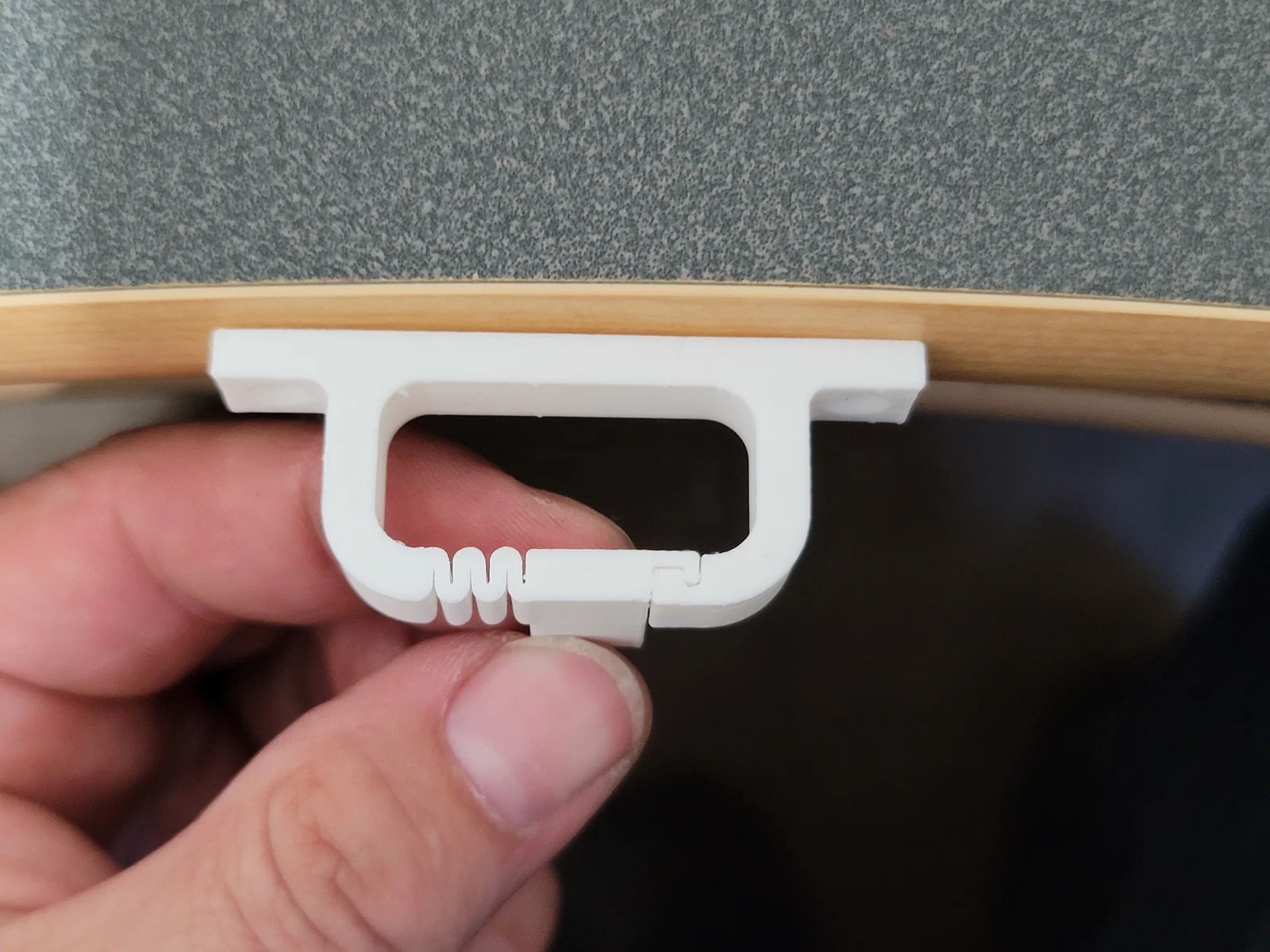

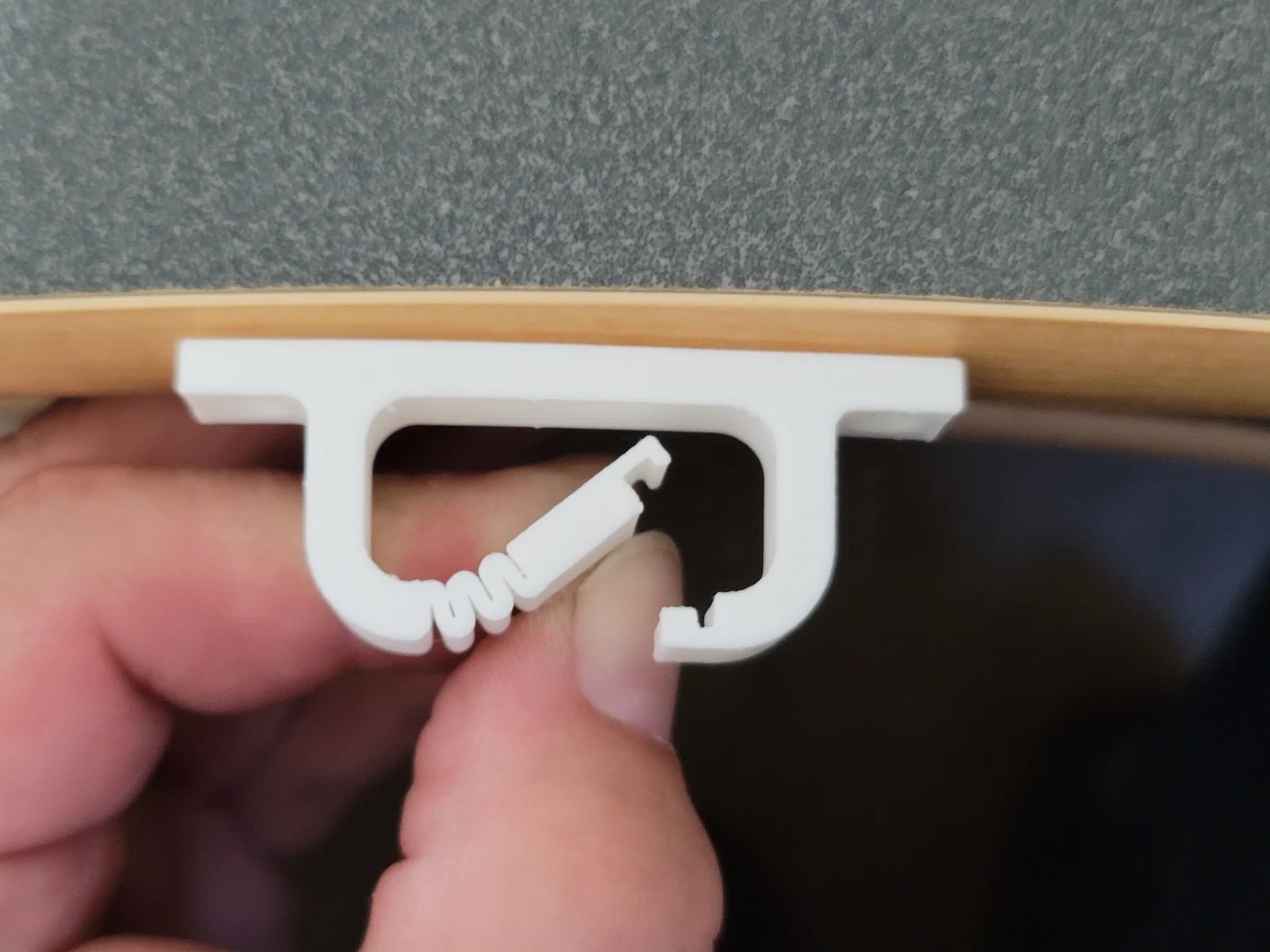

Khe hở ở phần kẹp là 0.33mm, giống bản gốc — nhưng nếu không hợp với máy in của bạn, bạn chỉ cần tăng lên 0.5mm hoặc hơn tùy nhu cầu — nhớ quan sát model và đảm bảo không cần chỉnh thêm chỗ nào khác cho khớp. Gần như MỌI THỨ đều có thể chỉnh bằng parameter.
