Jig cắt (mài nhám) cho nhôm định hình 2020 Extrusion
Jig giúp căn chuẩn khi mài/cắt để tạo mép phẳng trên nhôm định hình 2020 extrusion bằng Dremel, giữ cạnh vuông góc và mặt phẳng tham chiếu ổn định. Có lỗ bắt vít M3 để cố định; có bản dung sai cao cho V-slot.
Mô tả
Mình gặp vấn đề khi cưa tay một thanh nhôm định hình 2020 bằng cưa sắt. Vết cắt bị lệch mặt phẳng khá nhiều.

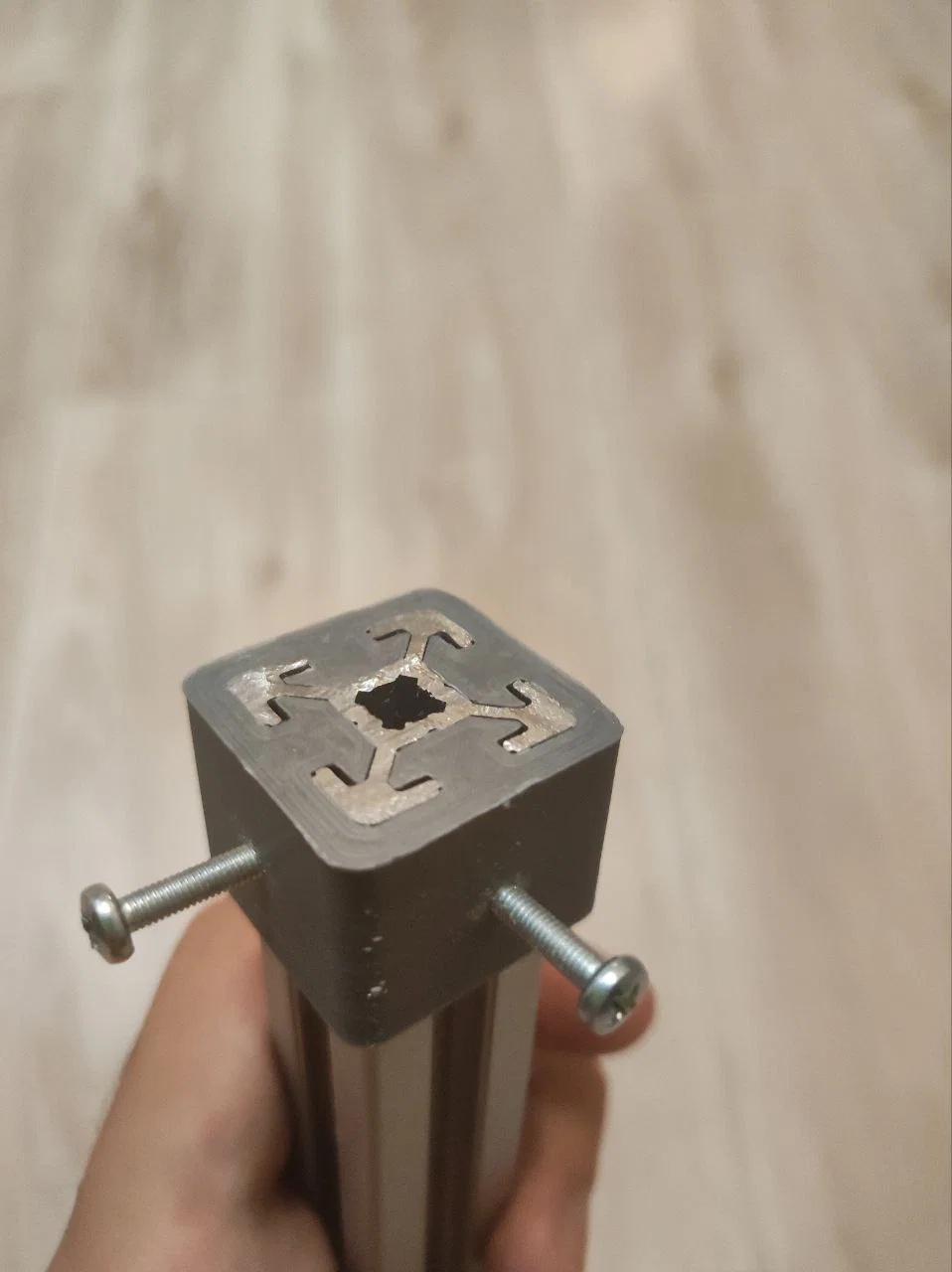

Cái jig này được làm ra chủ yếu để hỗ trợ hoàn thiện lại biên dạng mép bằng máy Dremel. Nó giúp giữ cho mép cắt luôn vuông góc với thanh extrusion và bề mặt (tương đối) phẳng.
Lưu ý là phần nhựa sẽ không ngăn được việc dụng cụ của bạn ăn vào nó, nhưng vẫn rất hữu ích vì nó tạo ra một mặt phẳng tham chiếu.
Các lỗ hai bên dùng cho vít M3 để cố định jig vào thanh extrusion trong lúc mài/cắt (chỉ cần 2 lỗ ở hai mặt kề nhau là đủ, nhưng mình làm 4 lỗ phòng khi ren nhựa bị hư).
Bắt buộc phải đeo kính bảo hộ khi làm việc với các dụng cụ cắt.
UPD 07.10.2024: Thêm phiên bản dung sai cao hơn cho V-slot extrusions
