Khay/khung mainboard modular ITX/DTX/mATX/ATX/SSI-EEB/SSI-CEB/EATX/XL-ATX

Giới thiệu

Đây là một hệ khung/khay mainboard PC dạng modular đơn giản, dành cho các bộ PC open-air hoặc lắp trong vỏ/custom enclosure. Mục tiêu là hỗ trợ nhiều loại mainboard, từ iTX tới loại thường gọi là EATX, với các module bắt chung bằng đai ốc và bulông M4.

Lịch sử phiên bản

• v3.1 (2026-01-17)

  • Tăng đường kính lỗ bắt M4 từ 4mm lên 4.25mm để dễ lắp hơn

  • Thêm chữ “I/O shield” để chỉ hướng đặt mainboard

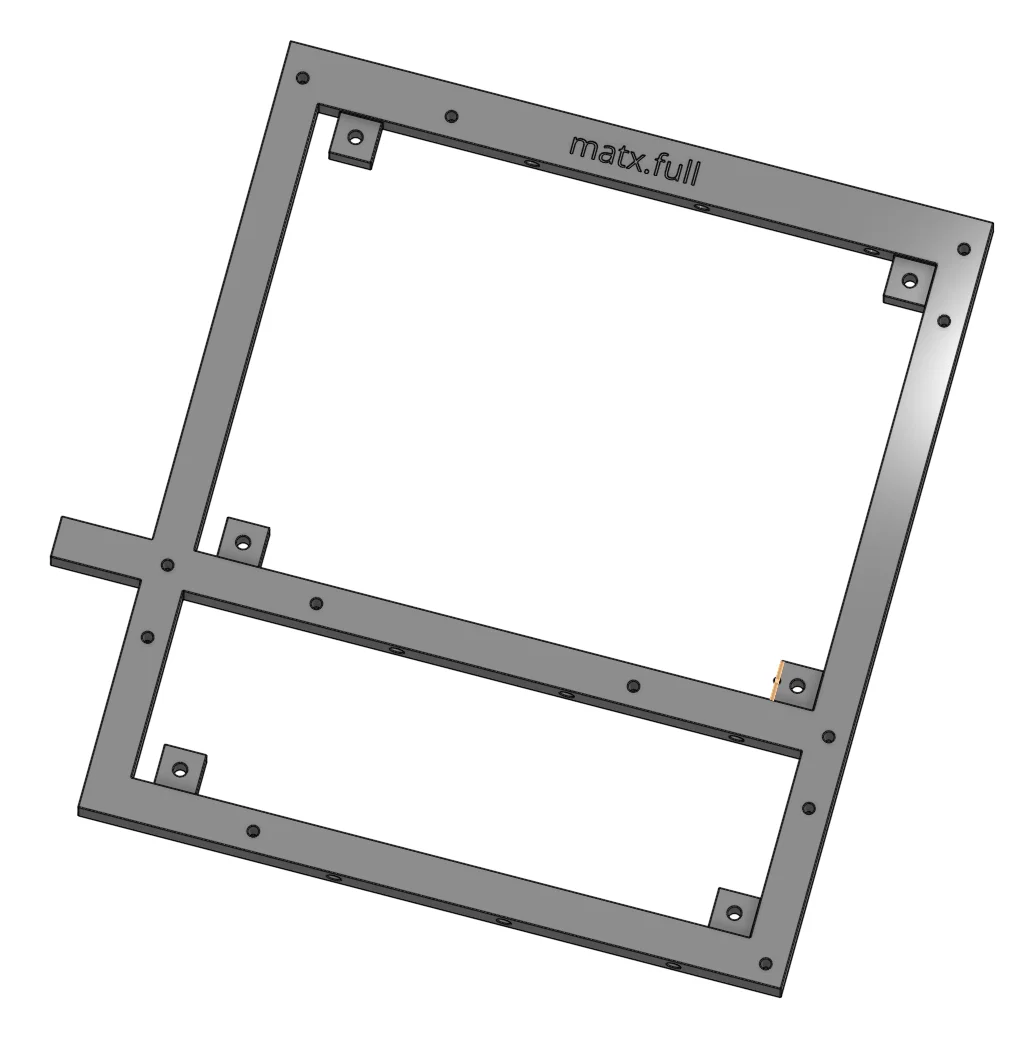

  • Thêm bản mATX một mảnh ở phía sau cho các máy in lớn như Core 1, P1S, U1, v.v.

  • Thêm các phiên bản “trimmed” 1.85mm cho các phần “EATX” để chỉnh lại vị trí standoff cho một số bo mạch

  • Thêm lỗ bắt cho các phần I/O shield và giá đỡ card PCIe sắp ra mắt

• v3

  • matx1 piece thêm một phần nhô ra cho một vị trí standoff tùy chọn

  • phần itx và atx thêm các vị trí standoff tùy chọn cho mainboard chuẩn SSI

  • re-upload file với mức chi tiết “medium” để giảm dung lượng

• v2

  • Thêm lỗ standoff bị thiếu trên atx2

  • Tất cả lỗ standoff và lỗ khung cùng kích thước

  • Thêm bo góc (fillet) 0.25mm cho toàn bộ cạnh

• v1.3

  • Cập nhật matx thành 4 mảnh thay vì 1 mảnh để in được trên máy nhỏ

• v1.2

  • Thêm lỗ bắt chuẩn SSI

  • Tạo hốc (recessed) cho bệ bắt vít gắn khung

  • Thêm khắc tên chi tiết rõ ràng

• v1.1

  • Ý tưởng thiết kế ban đầu

Linh kiện cần có

mini-ITX/mini-DTX/ITX

• 1 chi tiết (itx.stl)

• 4 standoff cho mainboard

• tùy chọn: 4 vít để cố định khung vào các bộ phận khác

DTX

• 2 chi tiết (itx.stl & dtx.stl)

• 2 đai ốc/bulông + 4 long đền (washer) để bắt 2 phần lại với nhau

• 4-6 standoff cho mainboard

• tùy chọn: 4-6 vít để cố định khung vào các bộ phận khác

micro-ATX (mATX)

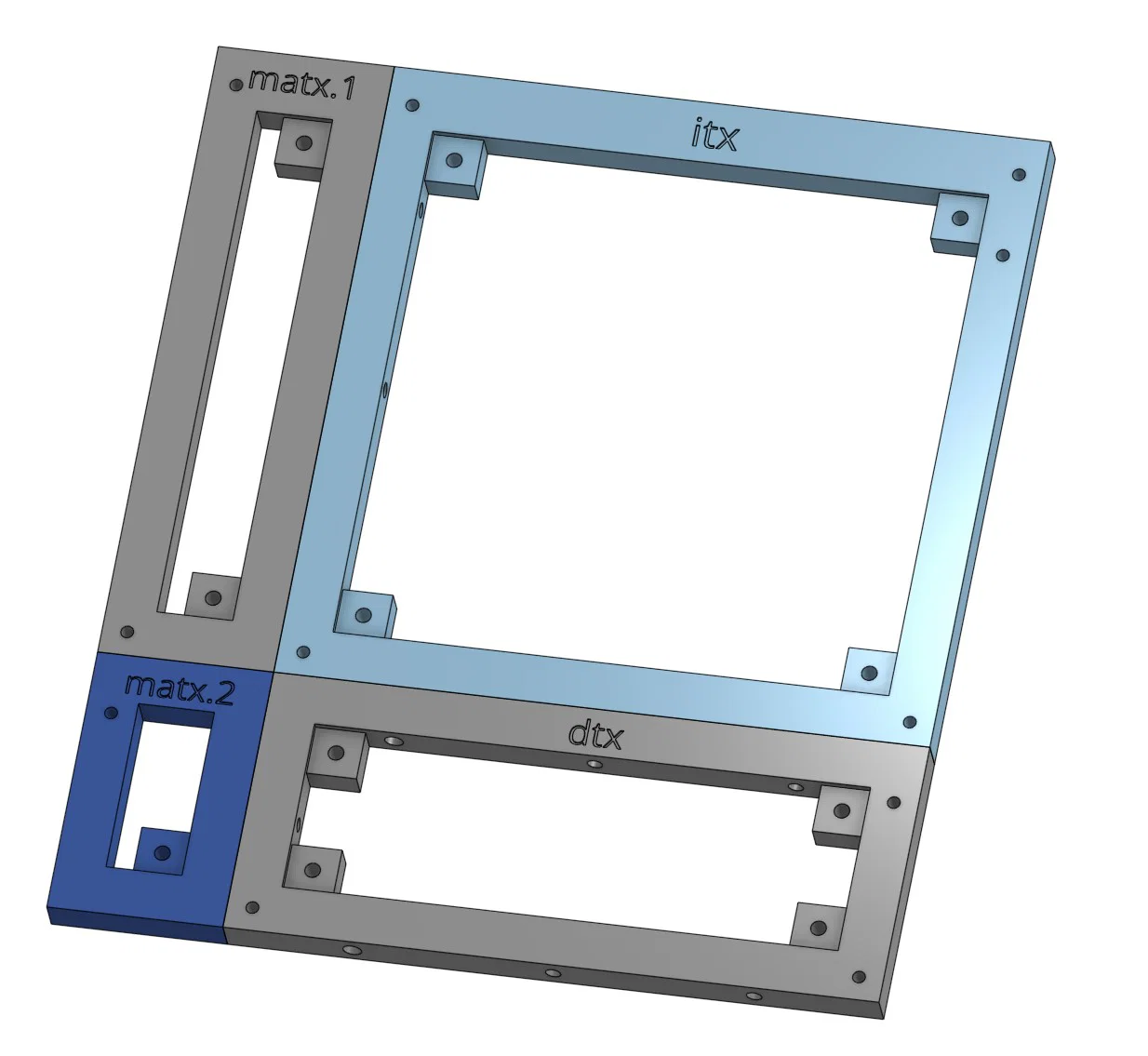

• 4 chi tiết (itx.stl, dtx.stl, matx1.stl, matx2.stl)

• 4 đai ốc/bulông + 8 long đền để bắt các phần lại với nhau

• 5-8 standoff cho mainboard

• tùy chọn: 4-6 vít để cố định khung vào các bộ phận khác

micro-ATX (mATX) – bản thay thế cho máy in lớn

• 1 chi tiết (matx-full.stl)

• 5-8 standoff cho mainboard

• tùy chọn: 4-6 vít để cố định khung vào các bộ phận khác

ATX

• 4 chi tiết (itx.stl, dtx.stl, atx1.stl, atx2.stl)

• 5 đai ốc/bulông + 10 long đền để bắt các phần lại với nhau

• 6-10 standoff cho mainboard

• tùy chọn: 6-8 vít để cố định khung vào các bộ phận khác

EATX (SSI-CEB/SSI-EEB/XL-ATX)

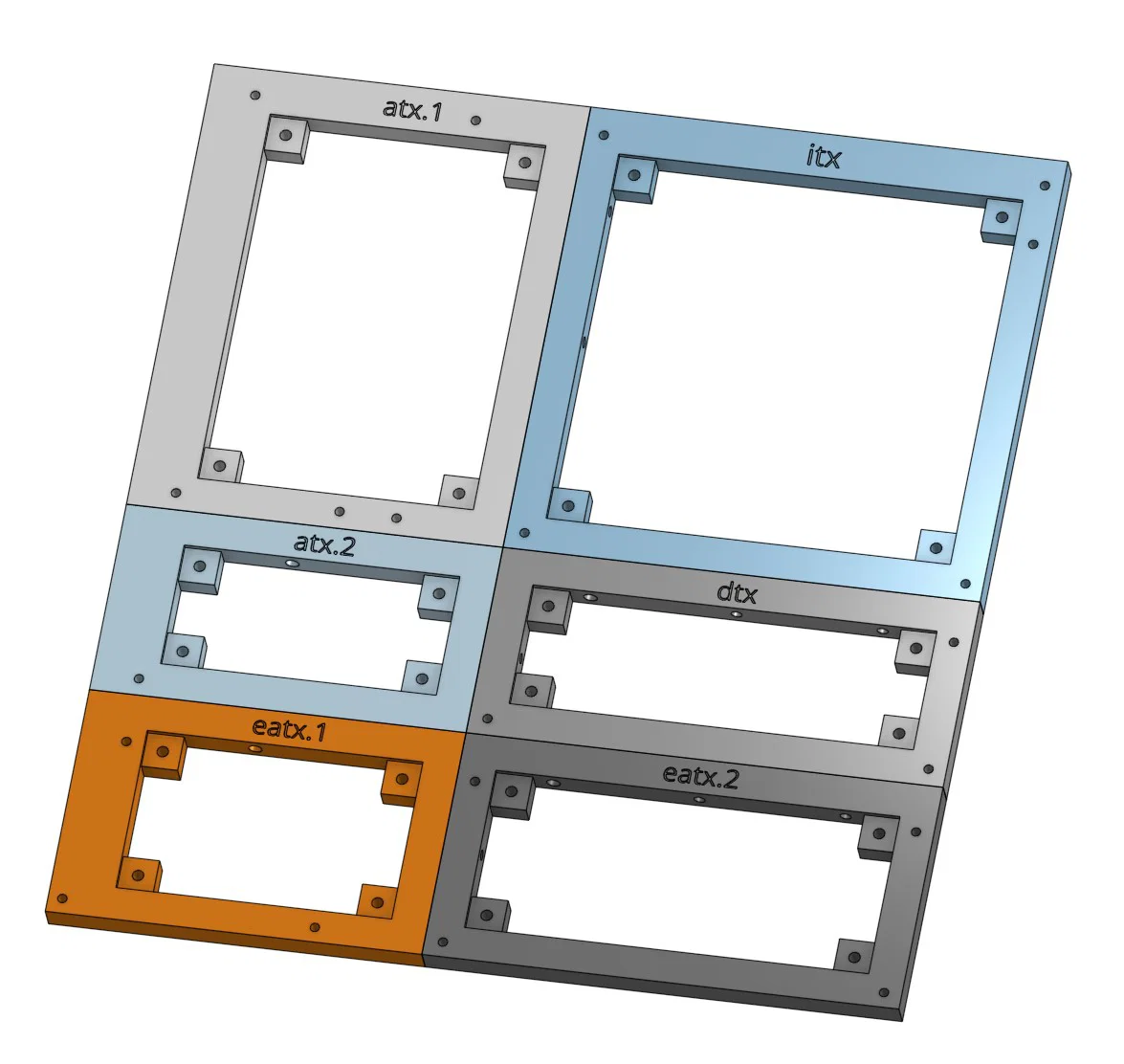

• 6 chi tiết (itx.stl, dtx.stl, atx1.stl, atx2.stl, eatx1.stl, eatx2.stl)

• 7 đai ốc/bulông + 14 long đền để bắt các phần lại với nhau

• 8-15 standoff cho mainboard

• tùy chọn: 8-12 vít để cố định khung vào các bộ phận khác

Ốc/vít (fasteners)

• Đai ốc, bulông và long đền M4 để bắt các mảnh khung lại với nhau

• Standoff mainboard M3x6x6 và vít M3 để bắt mainboard vào khung

• Khi bắt khung xuống bàn hay các bộ phận khác, nên dùng long đền để dàn lực!

Kích thước ngoài của các chi tiết

• itx: 170.330mm x 171.600mm

• dtx: 170.330 x 72.240

• matx1: 171.6 x 45.720

• matx2: 72.240 x 45.720

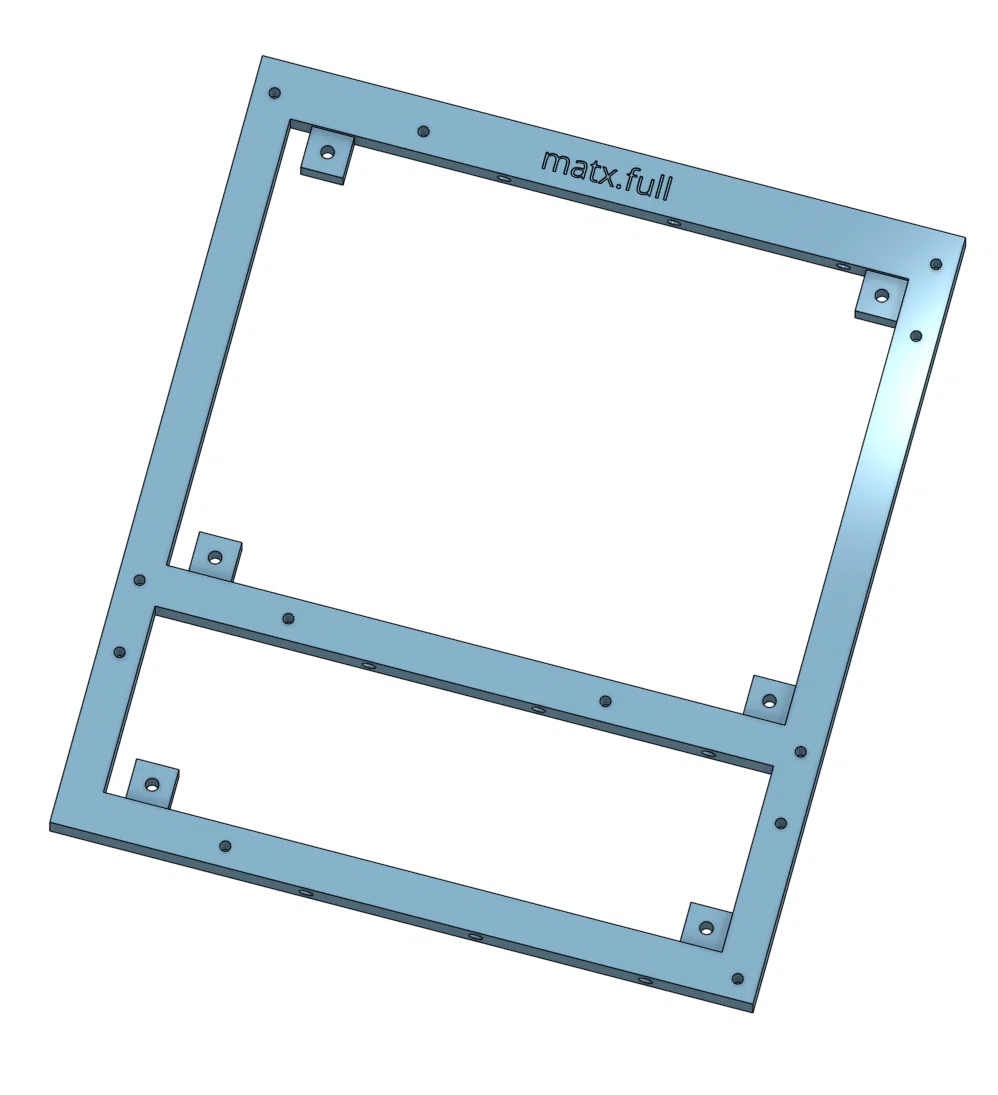

• matx-full: 216.050 x 243.840 (bản mở rộng 243.840 x 243.840)

• atx1: 134.470 x 171.600

• atx2: 134.470 x 45.720

• eatx1: 134.470 x 86.360 (bản trimmed 134.470 x 84.5)

• eatx2: 170.330 x 86.360 (bản trimmed 170.330 x 84.5)

Ghi chú

• Hỗ trợ standoff mainboard chuẩn 6-32 và M3. Lỗ có đường kính 3.25mm và thuôn dần xuống khoảng ~2.3mm để kẹp chặt standoff. Phần này có thể sẽ được chỉnh trong các bản cập nhật sau.

• Có thêm lỗ phụ để tương thích mainboard kiểu SSI bên cạnh kiểu ATX

• Z-height 10mm – kết hợp với standoff mainboard cao ~6mm sẽ có đủ khoảng hở cho ngàm/tab của card PCIe

• Có thể dùng nhiều loại ốc/vít để ghép các phần khung và/hoặc cố định khung lên bề mặt hoặc chassis custom. Fastener có thể đường kính tới khoảng ~4mm. Nên dùng long đền để dàn lực lên nhựa, tránh nứt

• Khuyến nghị PETG để bền và dẻo, nhưng PLA cũng ổn. Nếu môi trường có nhiệt độ không khí vượt 60°C, ABS/ASA có lẽ là vật liệu tốt hơn về lâu dài.

• Hầu hết vật liệu in 3D là không dẫn điện và có thể tích điện tĩnh. Mình nghĩ không quá cần, nhưng để giảm tĩnh điện thì có thể đi dây ~28awg bấm cốt spade connector nối giữa một vài standoff mainboard rồi nối mass xuống PSU.

Tài liệu tham khảo về kích thước mainboard và vị trí standoff

• https://web.archive.org/web/20160817033942/http://www.formfactors.org/developer/specs/atx2_1.pdf

• https://www.snia.org/sites/default/files/SSIF/2018-05-31/SSI%20EEB%202011%201.0.1.pdf

• https://digitallibrary.intel.com/content/dam/ccl/public/600565-btx-specification-update-rev1p1.pdf

• https://linustechtips.com/main/topic/812415-ee-atx-standoff-locations/

• https://www.gamersnexus.net/guides/3566-e-atx-is-a-lie-vs-xl-atx-eeb-ceb

• https://en.wikipedia.org/wiki/ATX#Variants

• https://hardwarecanucks.com/forum/threads/lets-go-team.12383/page-432#post-527475

• https://www.silverstonetek.com/it/tech-talk/wh11_008

Việc cần làm (To-do)

• Thiết kế các phần add-on để giữ I/O shield dạng clip-on và card PCIe
