Ngàm gắn quạt 5015 đơn giản

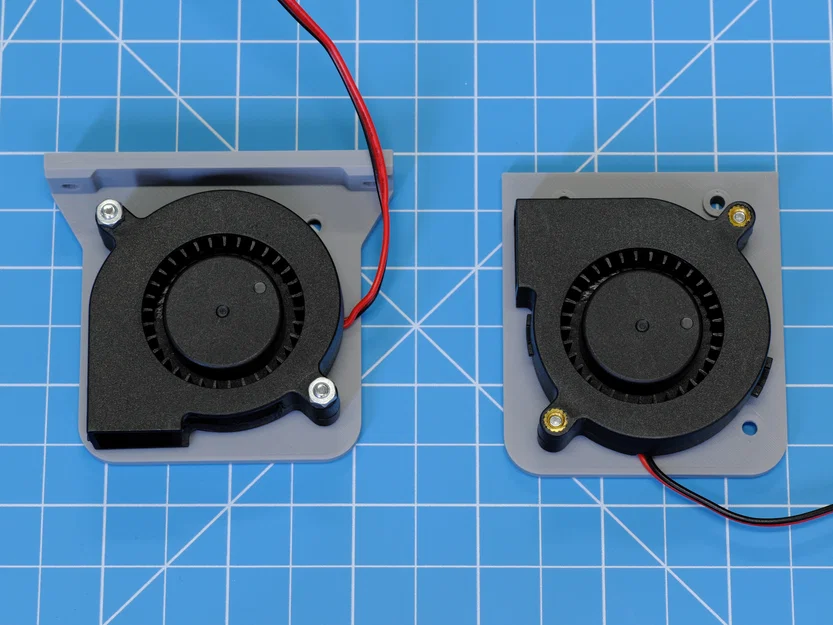

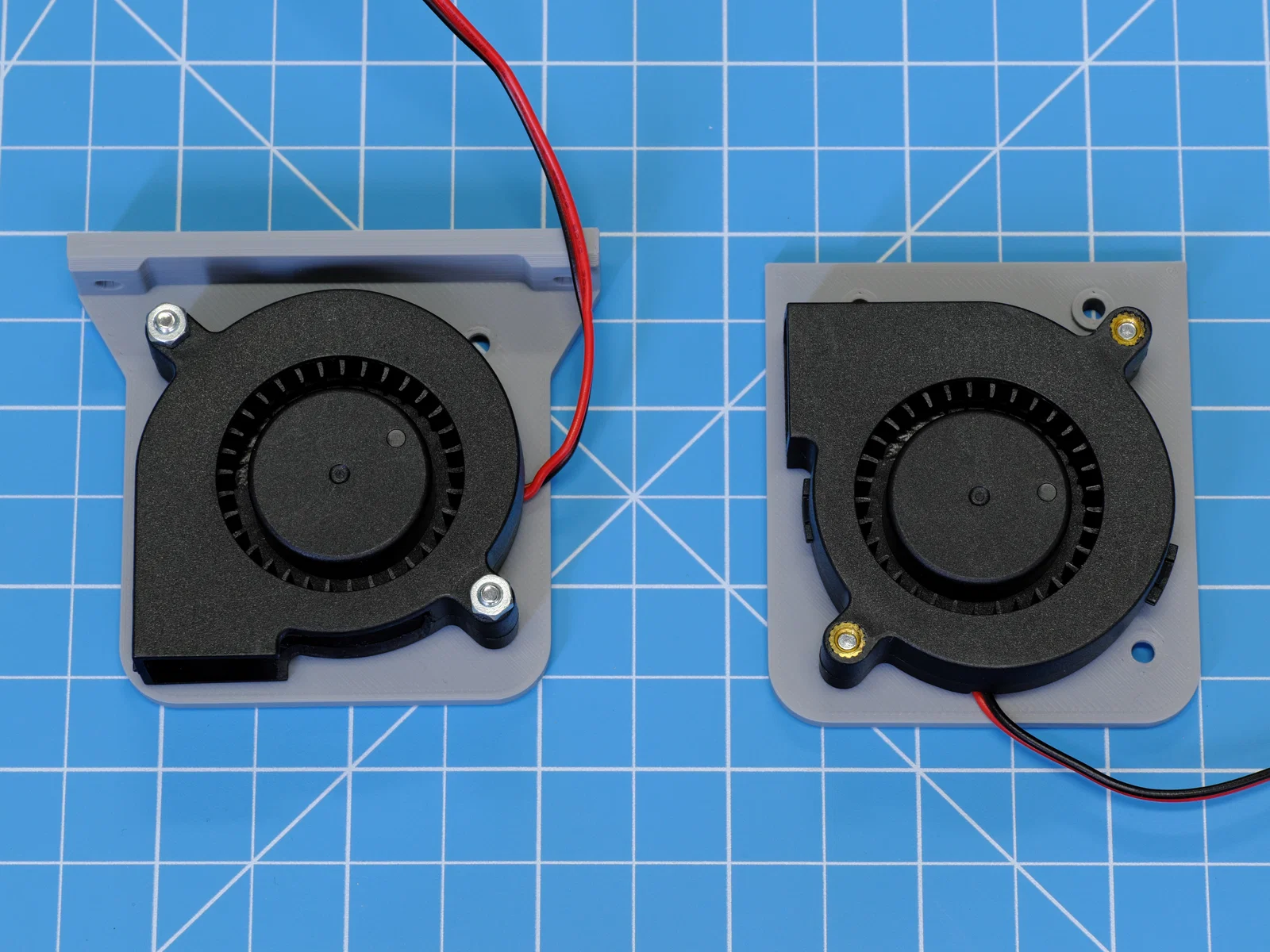

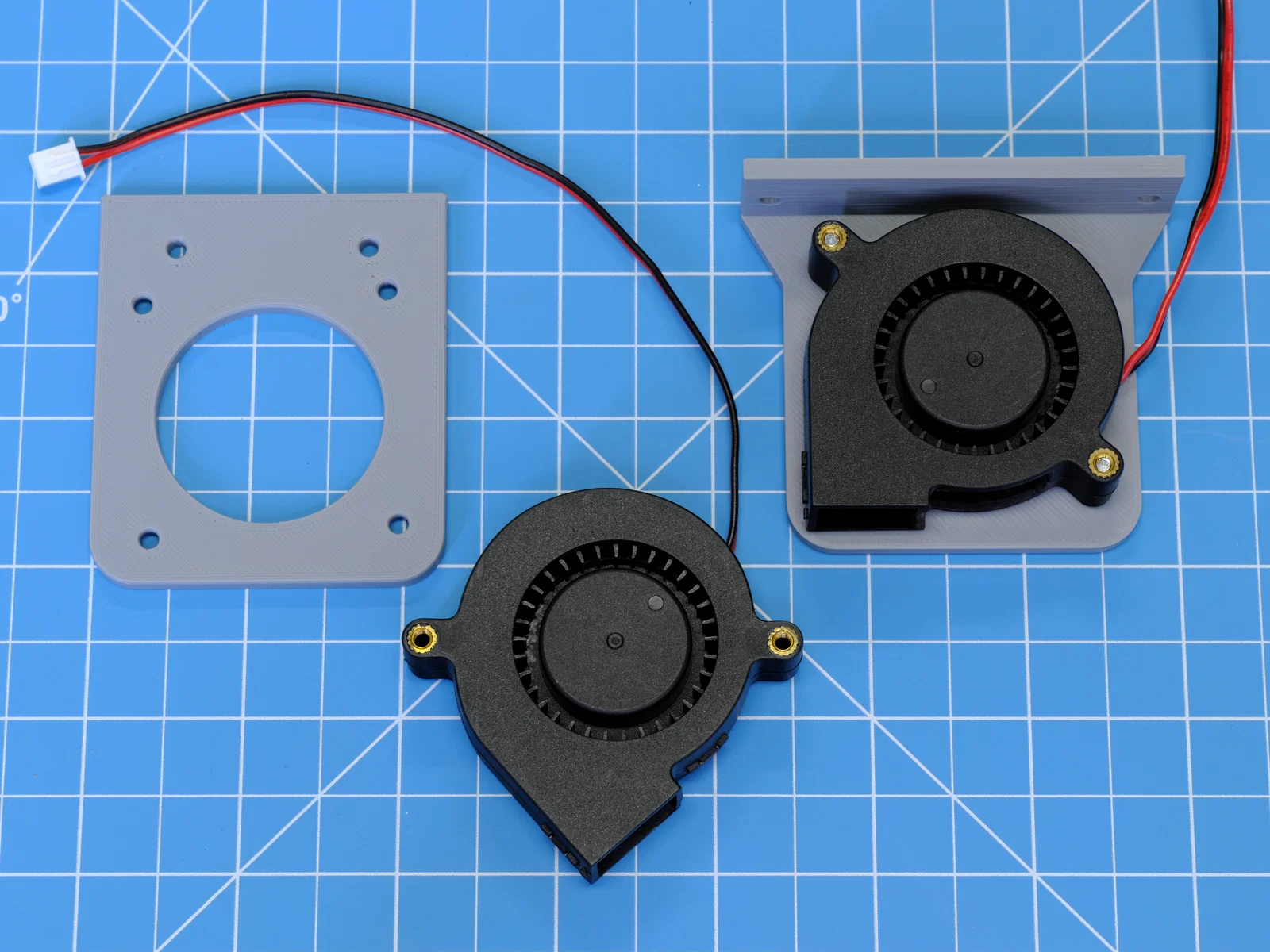

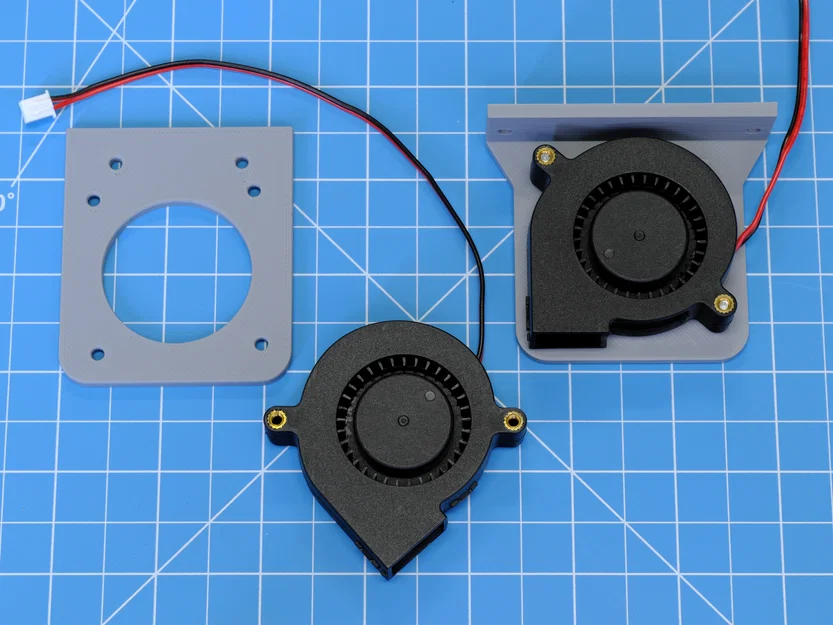

Ngàm quạt đơn giản này gắn quạt blower 5015 lên khung nhôm định hình 2020 hoặc 1515. Mình ưu tiên làm cả cụm mỏng nhất có thể nhưng vẫn cho phép nhiều hướng đặt quạt. Bạn có thể dùng model này để tăng luồng gió ở bất kỳ chỗ nào bạn cần. Nó có thể hữu ích cho làm mát kiểu “curtain” hoặc làm mát từ xa, hoặc gắn gần heated bed để tăng nhiệt độ trong chamber.

Nhớ lắp quạt vào ngàm trước khi gắn lên khung nhôm định hình. Trong một số trường hợp, vít quạt sẽ bị che và không thể thao tác được sau khi lắp xong tất cả.

Mình cũng có các ngàm cho phép xoay quạt (gần như) 360 độ: .

Supplies

Mình đã thiết kế spacer tích hợp sẵn để dùng chung loại fastener cho cả extrusion 2020 và 1515.

• (2) vít M3x8
• (2) ê-cu M3 cho khung nhôm định hình

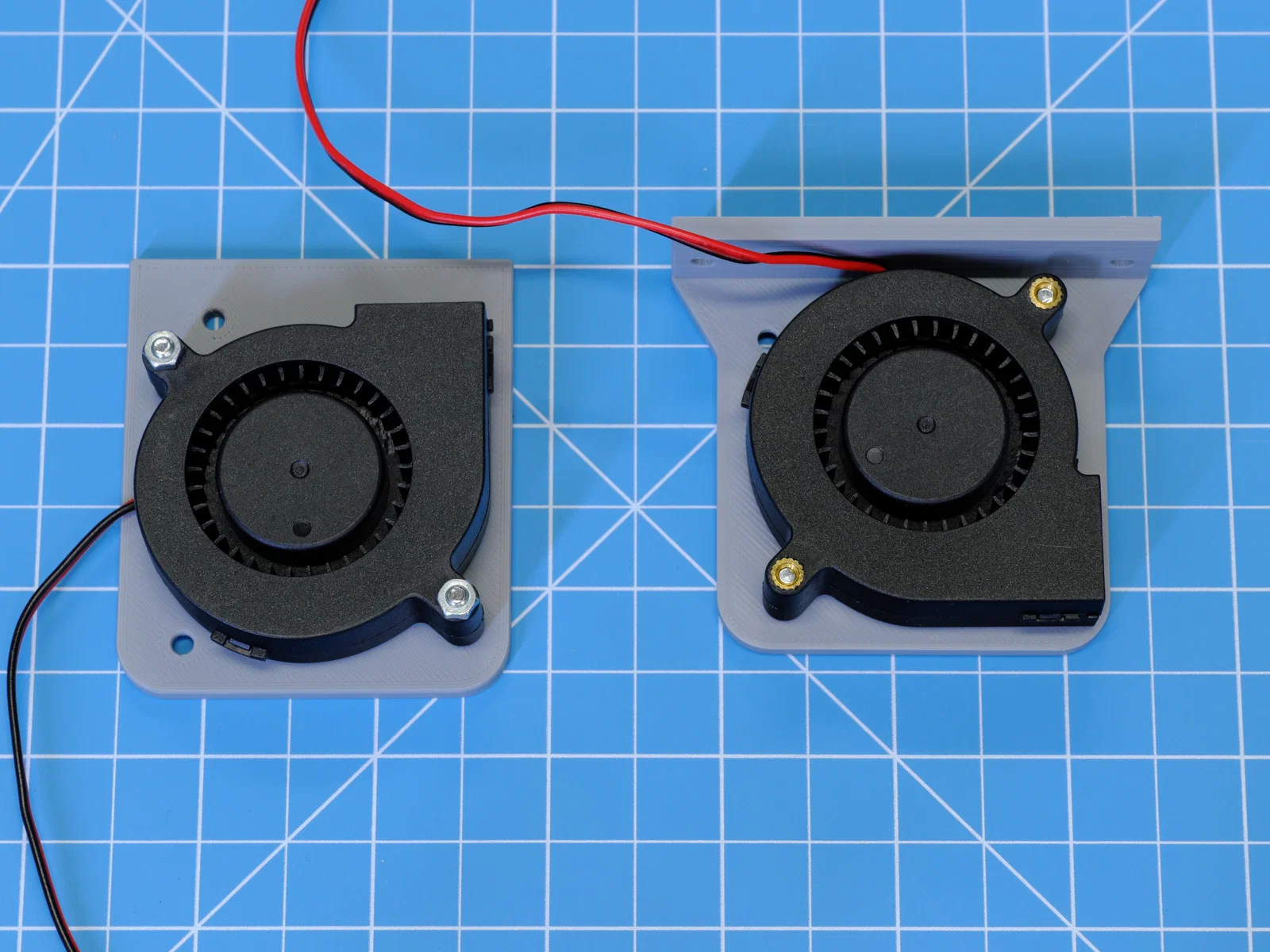

Có hai lựa chọn để bắt quạt.

• (2) M3x16 BHCS và (2) M3x5x4 heat set inserts, hoặc
• (2) M3x20 BHCS và (2) ê-cu lục giác M3

Cảm ơn bạn đã ghé xem, chúc bạn in vui!

Cập nhật nhỏ: Mình dọn lại một số phần trong CAD và chỉnh vài model để dùng ít filament hơn một chút.

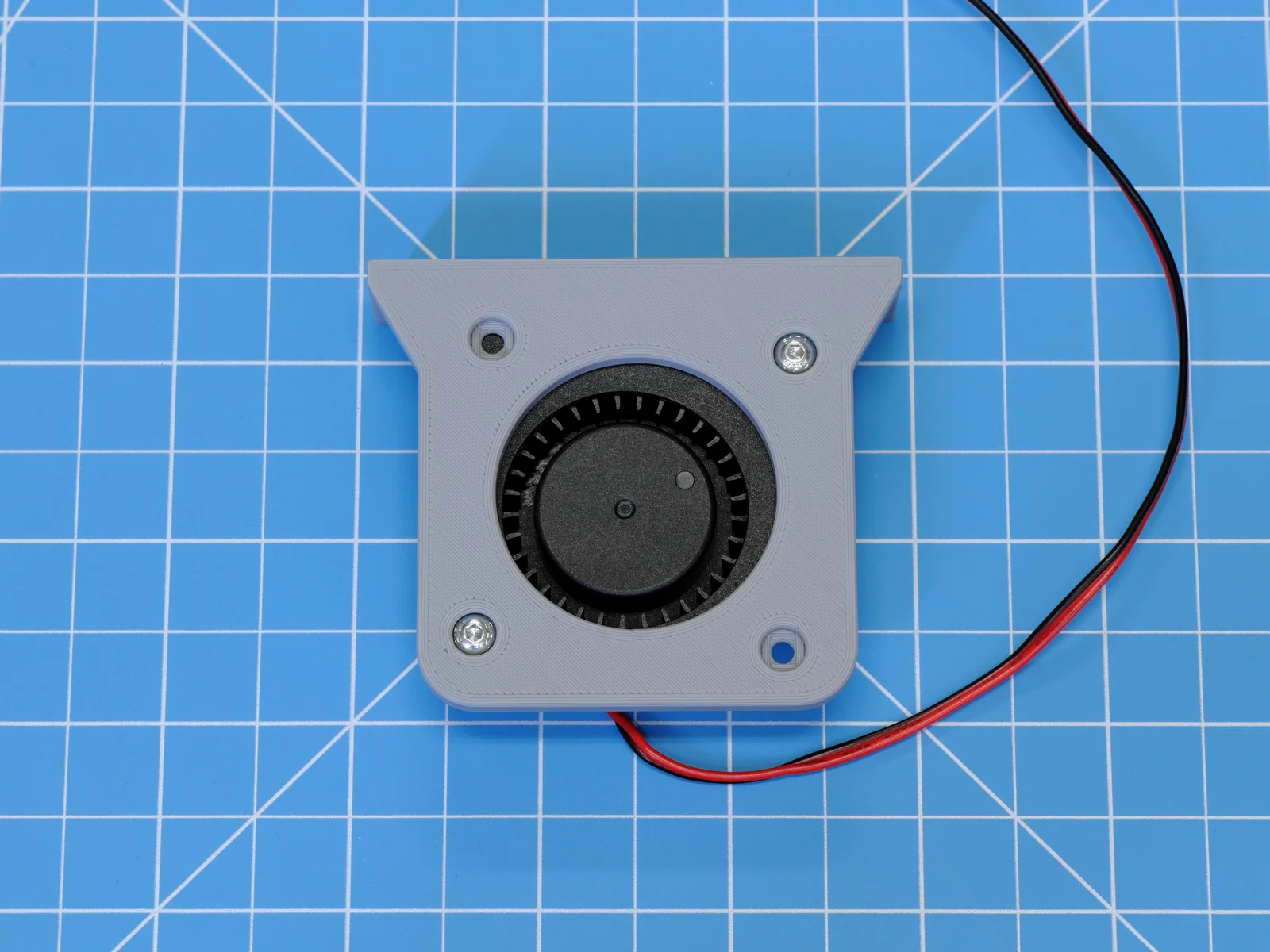

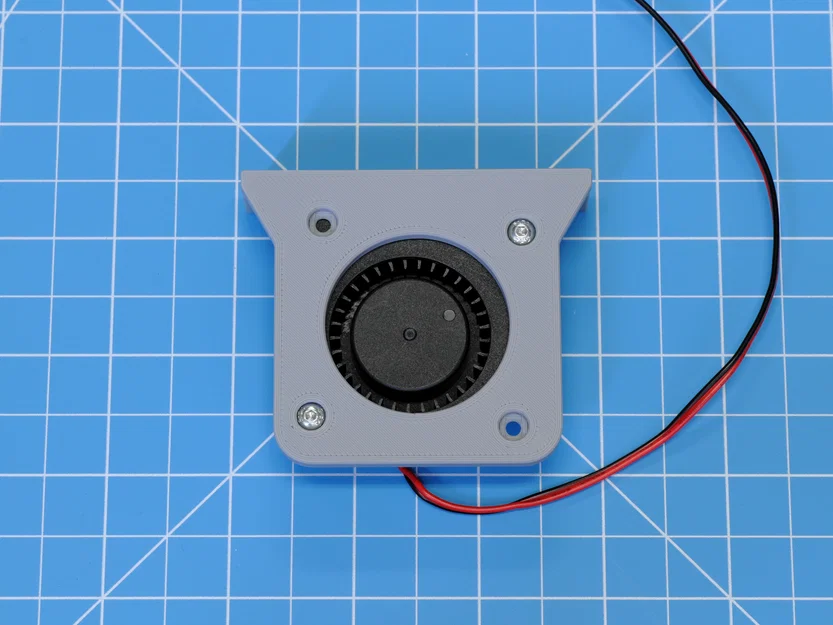

Cập nhật nhỏ: Mình thêm vài fillet và một lỗ trên phần đế để hỗ trợ lắp quạt theo kiểu úp ngược. Mình cũng thêm link tới các ngàm xoay.
