Vỏ gắn DIN Rail (xếp chồng/stackable)
Vỏ DIN Rail dạng stackable kèm inlay rời để giấu board tự làm hoặc actuator bật/tắt. In nhiều core element và cover trên/dưới; holder DIN rail có thể gắn theo tỉ lệ 1:3. Hỗ trợ gài kẹp Wago.
Mô tả
Mình cần một cái housing tùy chỉnh cho DIN rail để giấu mấy board tự làm hoặc các actuator có thể bật/tắt. Đây là thiết kế đầu tay của mình, hy vọng giúp được ai đó.

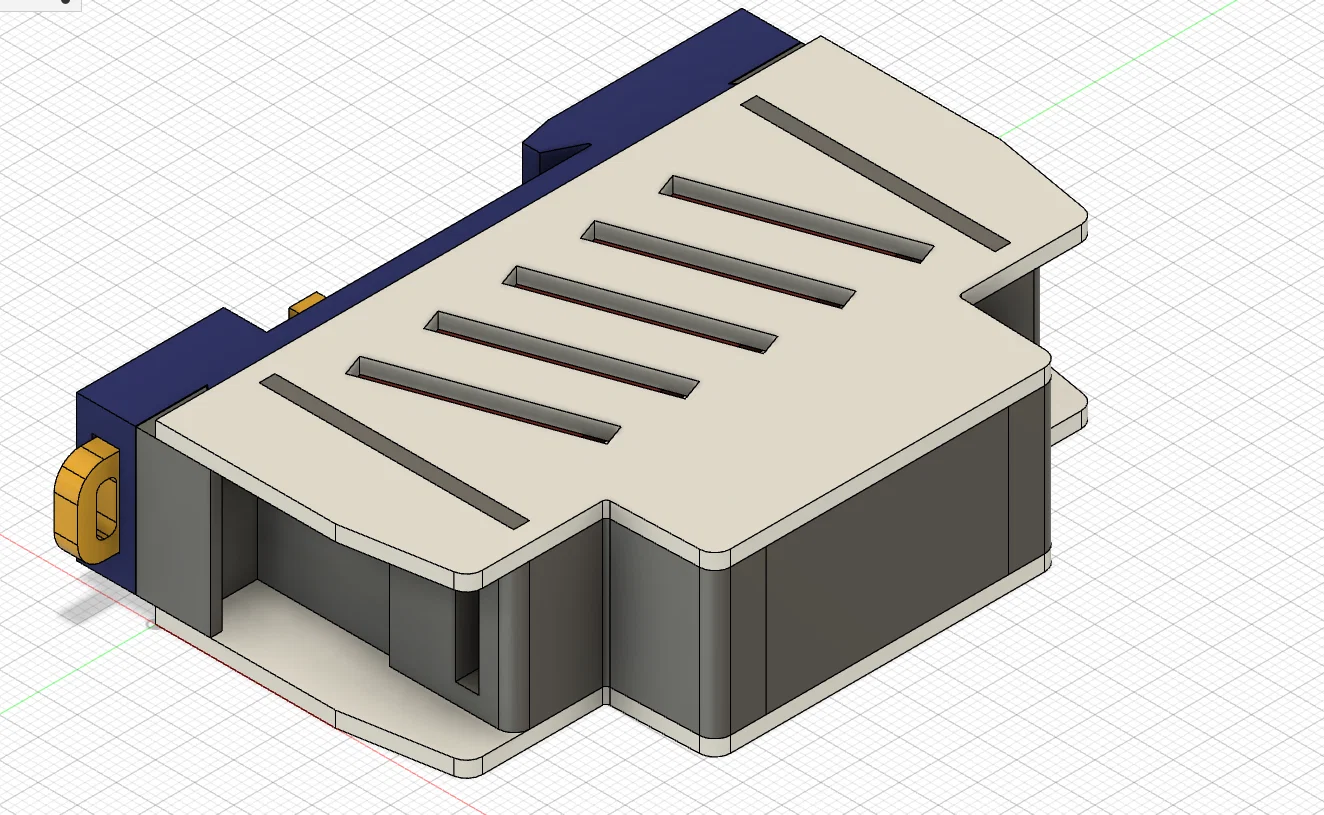

Ý tưởng cơ bản là in nhiều core element (xếp chồng/stackable) và mỗi đầu (trên/dưới) dùng 1 cái cover. Phần DIN rail holder không nhất thiết phải gắn trên từng core element (tỉ lệ 1:3 mình dùng thấy ổn).

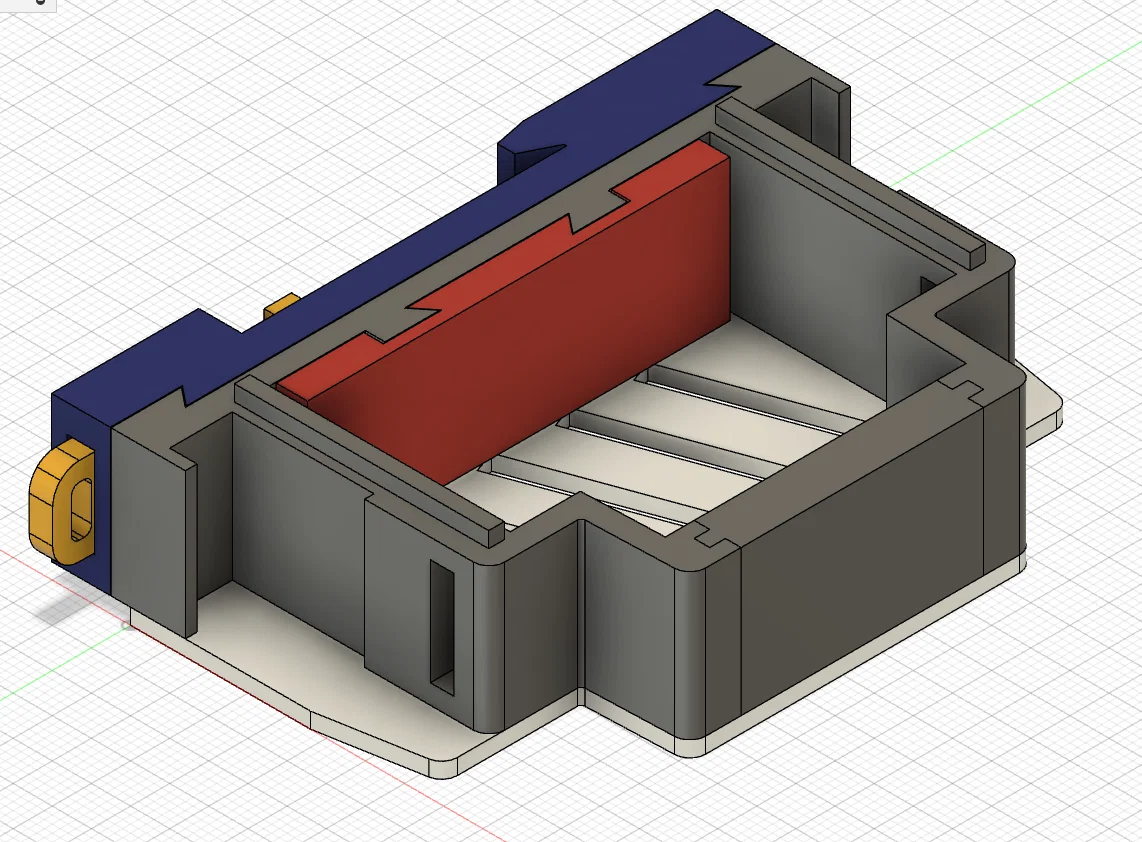

Phần inlay và mặt trước bạn có thể tự thiết kế theo đúng từng board/chi tiết tương ứng.
Kẹp Wago có thể gài (clip) vào phần trên và dưới của core element. Mình in bằng Bambulab X1 Carbon với setting tiêu chuẩn (layer height 0.2, infill 15%).
Rất mong mọi người góp ý ở phần bình luận.
Cái Rail Pin mình dùng là copy từ một dự án khác mà giờ mình không tìm lại được. Nếu ai biết tác giả thì cho mình xin, mình sẽ ghi credit ở đây!
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
