Bộ lọc remix cho chân Pogo loại khác

Không có ý định công bố, nhưng vì một số người đã hỏi tôi trên VoronDesign về các tệp, tôi đã quyết định chia sẻ nó. Tôi đã lấy các bước từ github và bước còn thiếu trực tiếp từ nateb16 (nate5815 trên discord) mà tôi rất cảm ơn vì công việc tuyệt vời của anh ấy.

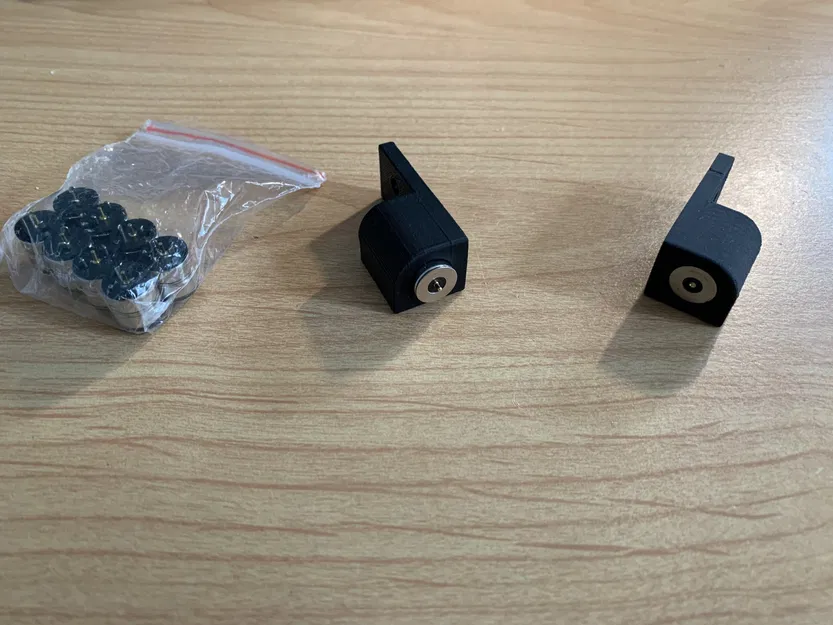

Vì phiên bản gốc được thiết kế cho loại Pogo này, và tôi không muốn cáp USB ở phía sau, tôi đã quyết định remix nó cho loại Pogo này (ø 10 mm/3A/2 chân/5 mm độ sâu) mà phiên bản gốc không phù hợp.

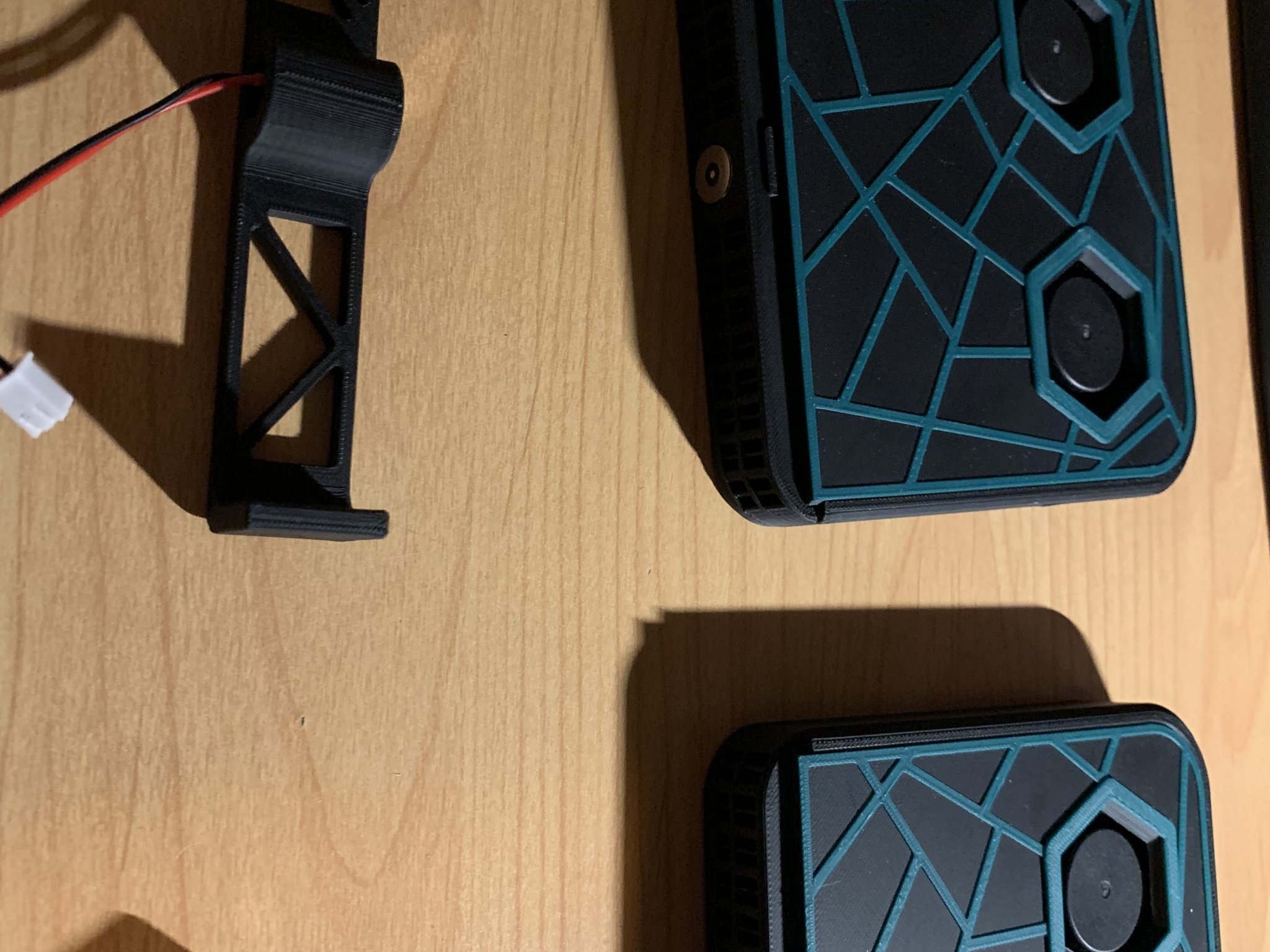

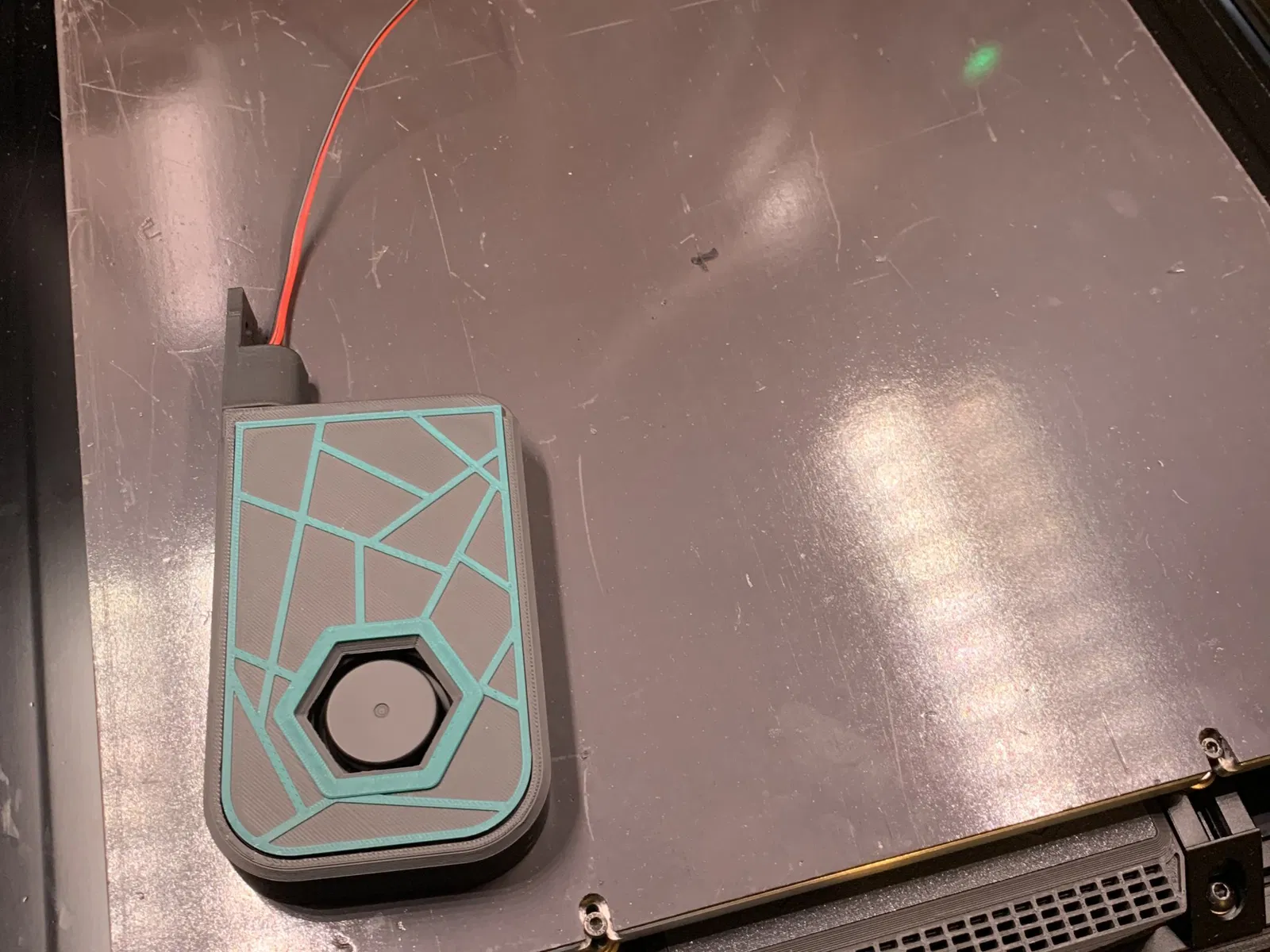

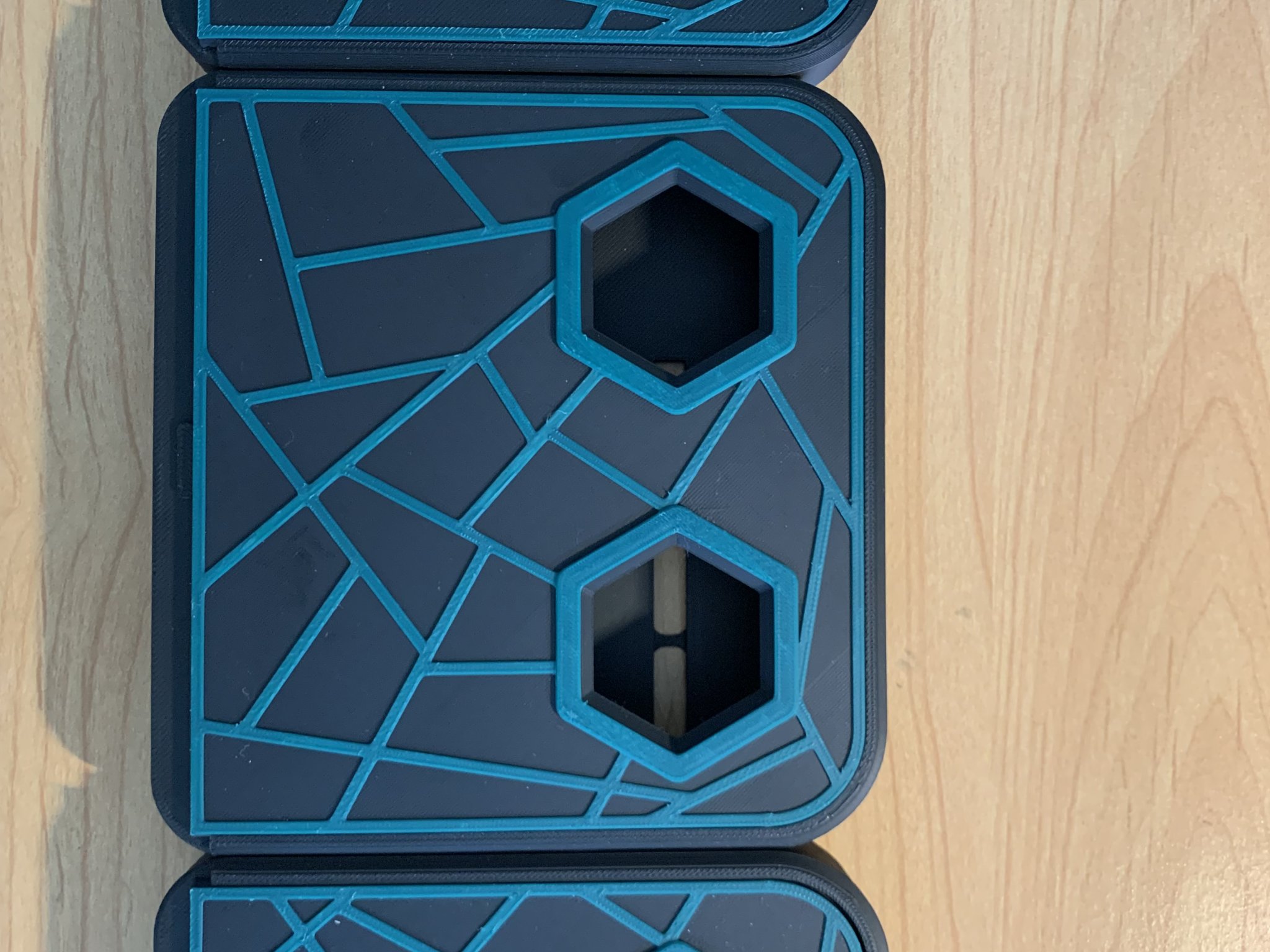

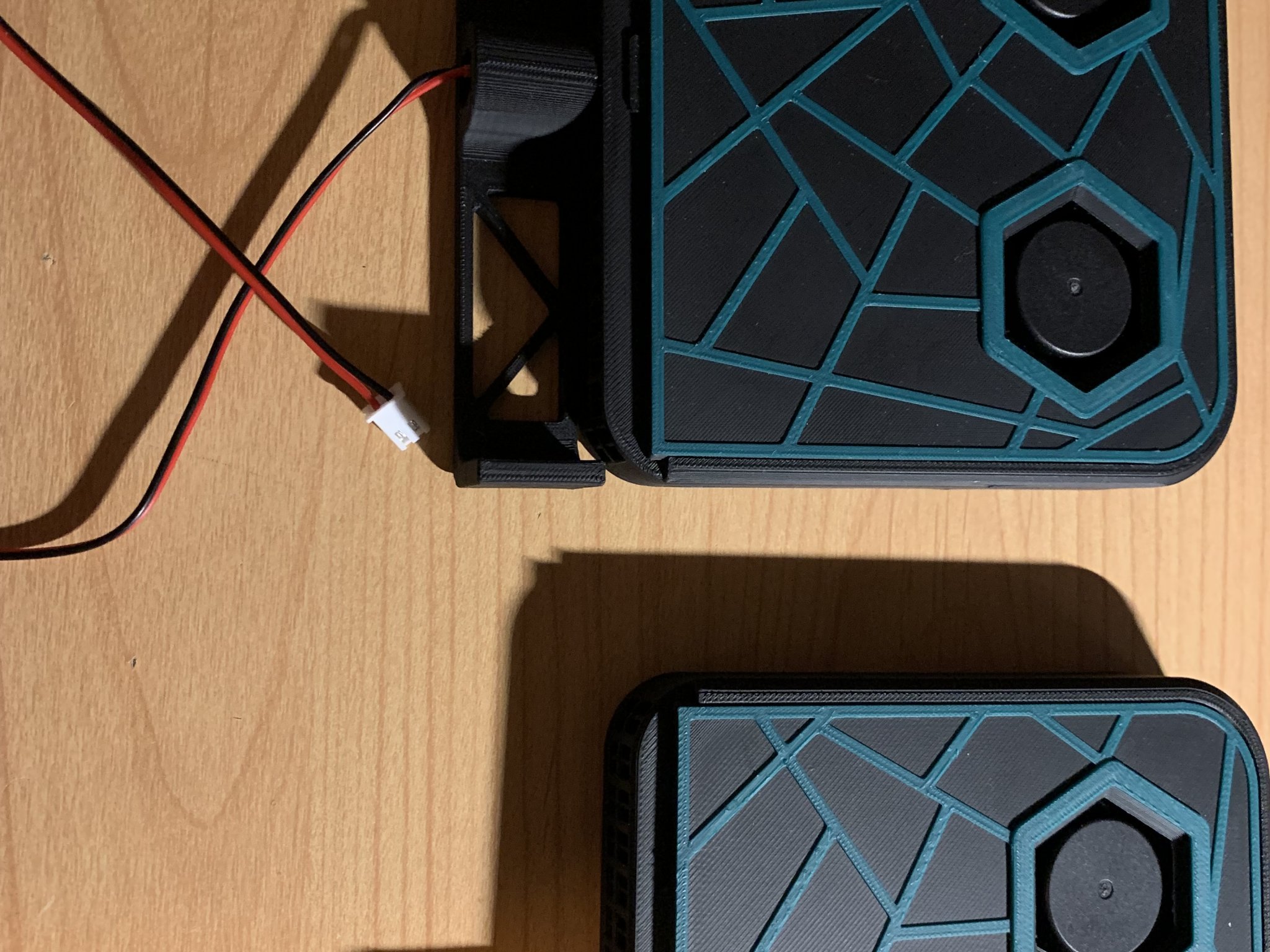

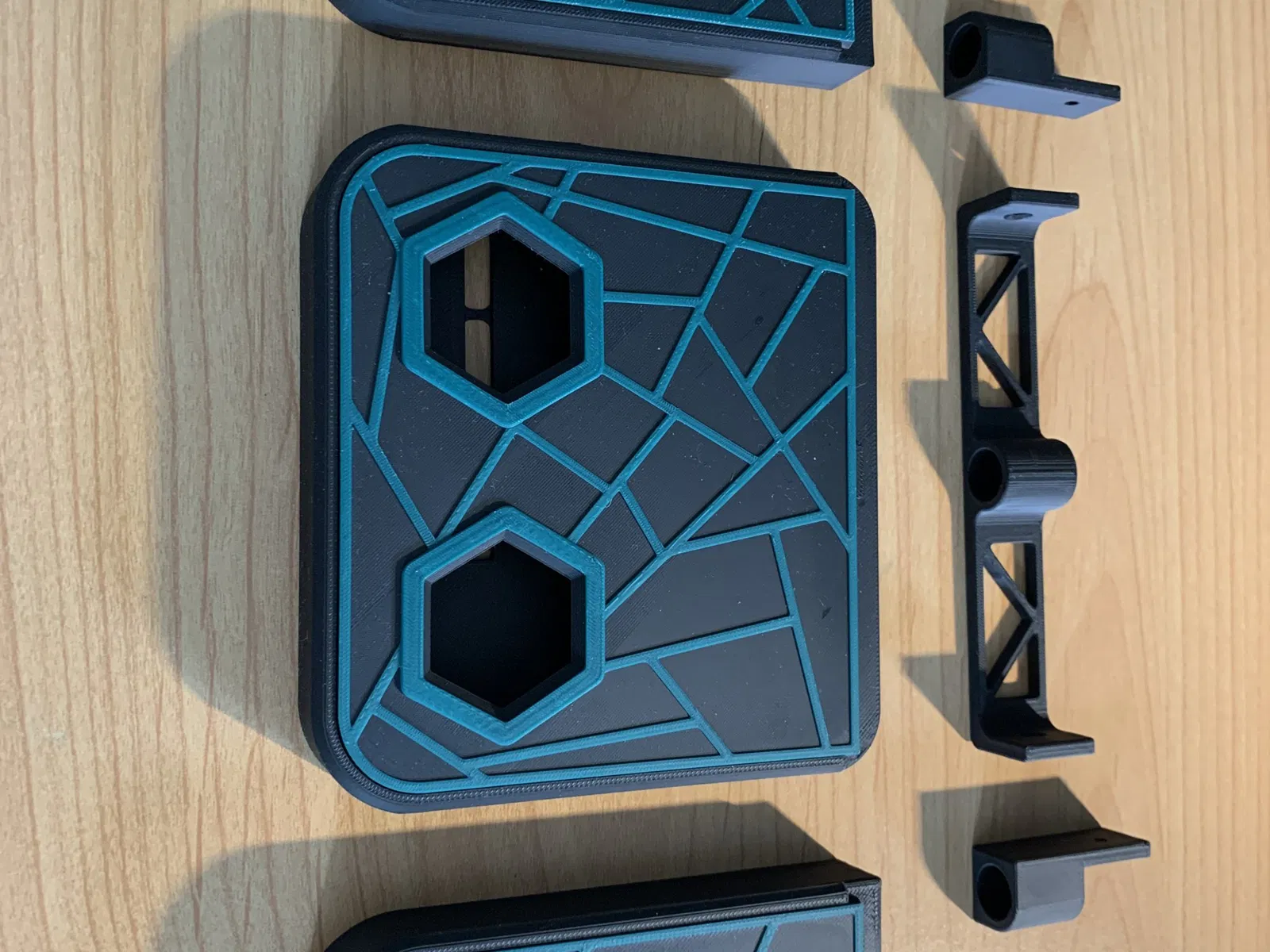

Đã remix các phần sau:

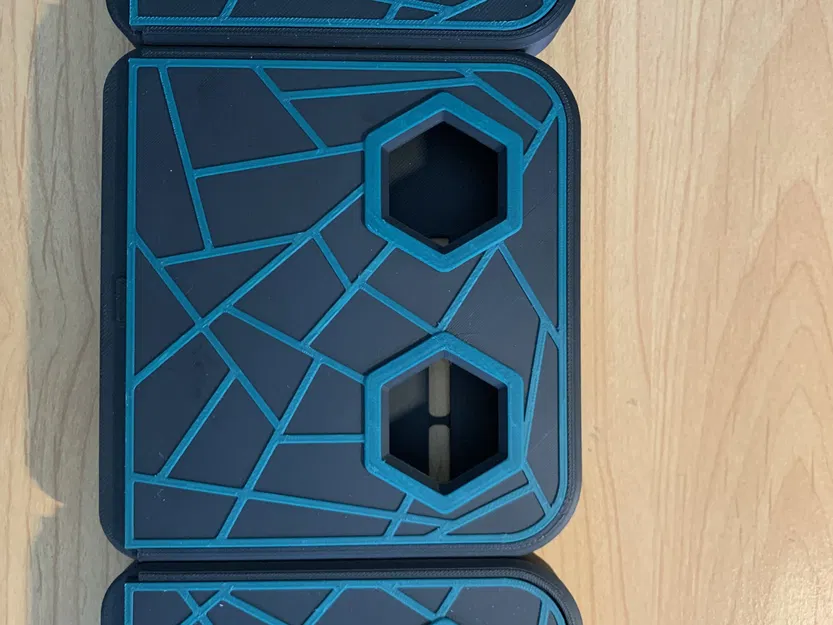

• vỏ bộ lọc trung tâm
• giá đỡ trung tâm
• giá đỡ từ tính bên trái
• giá đỡ từ tính bên phải

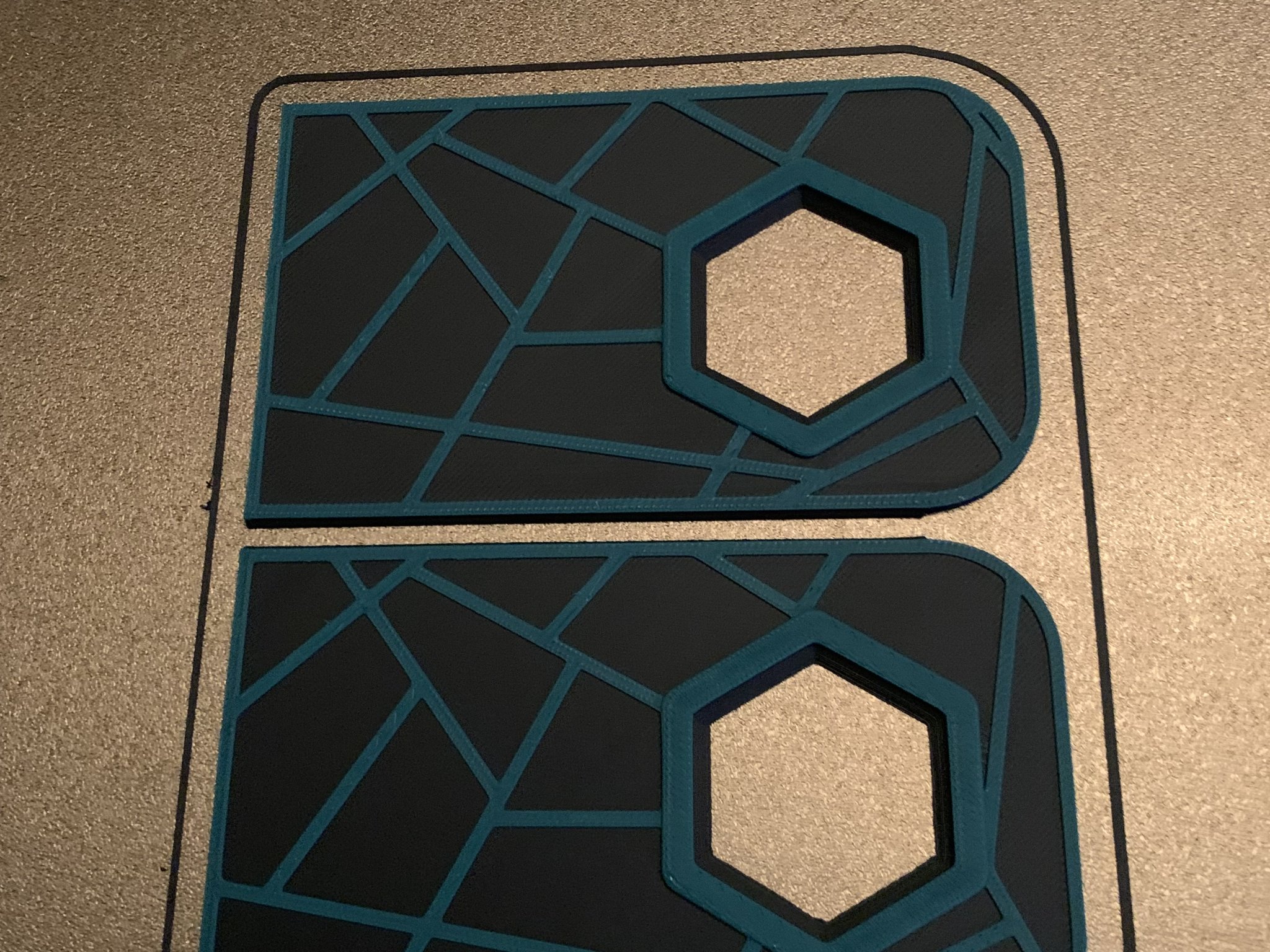

Phần khác thì ổn (tất cả các nắp, vỏ bên trái và bên phải) và có thể tìm thấy ở đây: https://github.com/nateb16/VoronUsers/tree/master/printer\_mods/nateb16/THE\_FILTER

Pogo tôi đã sử dụng (cần 3 nếu bạn dự định lắp đặt bên và trung tâm và chỉ cần một nếu chỉ trung tâm): https://fr.aliexpress.com/item/1005004182554268.html?spm=a2g0o.order_list.order_list_main.75.19be5e5bDBANyI&gatewayAdapt=glo2fra

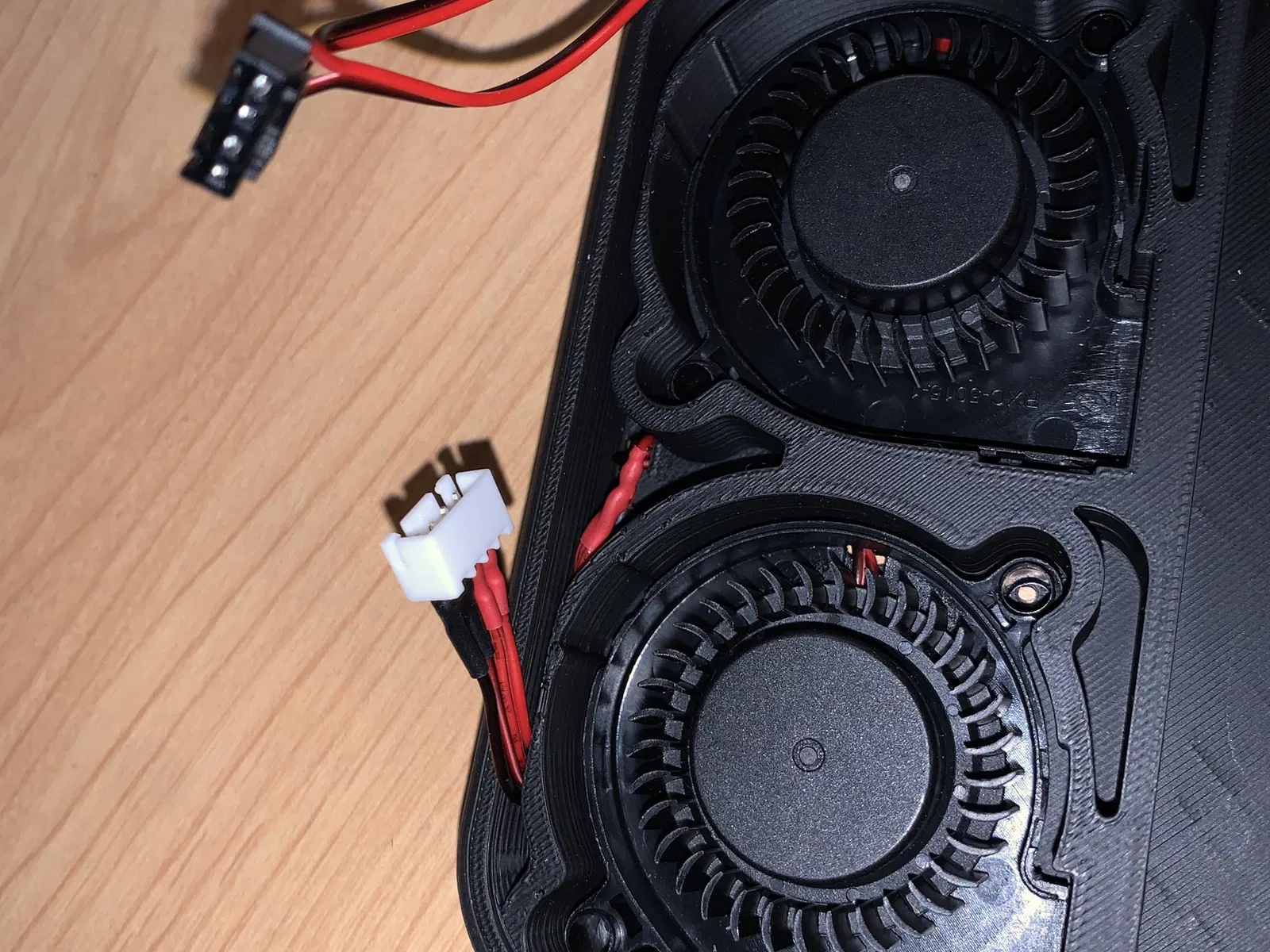

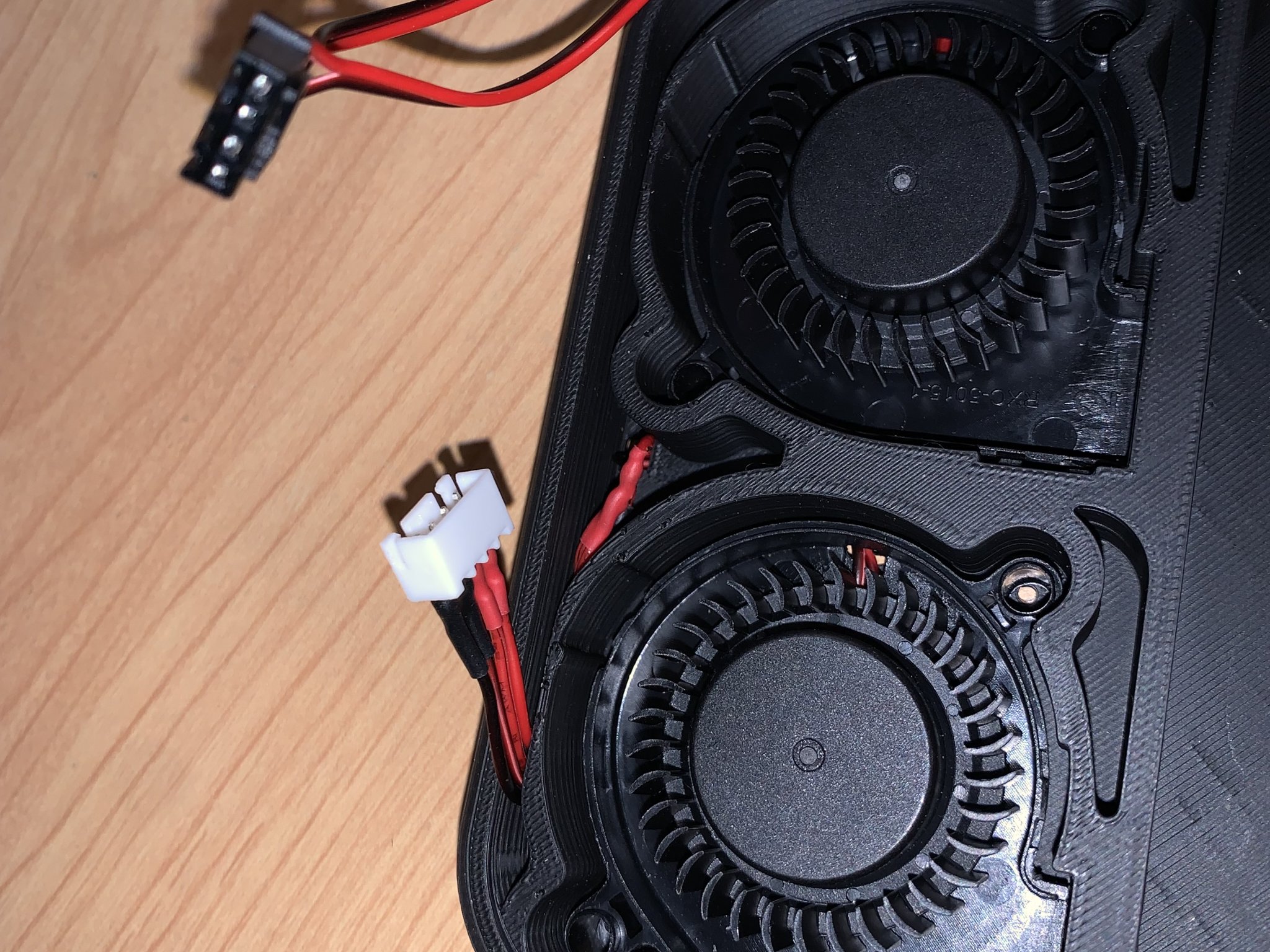

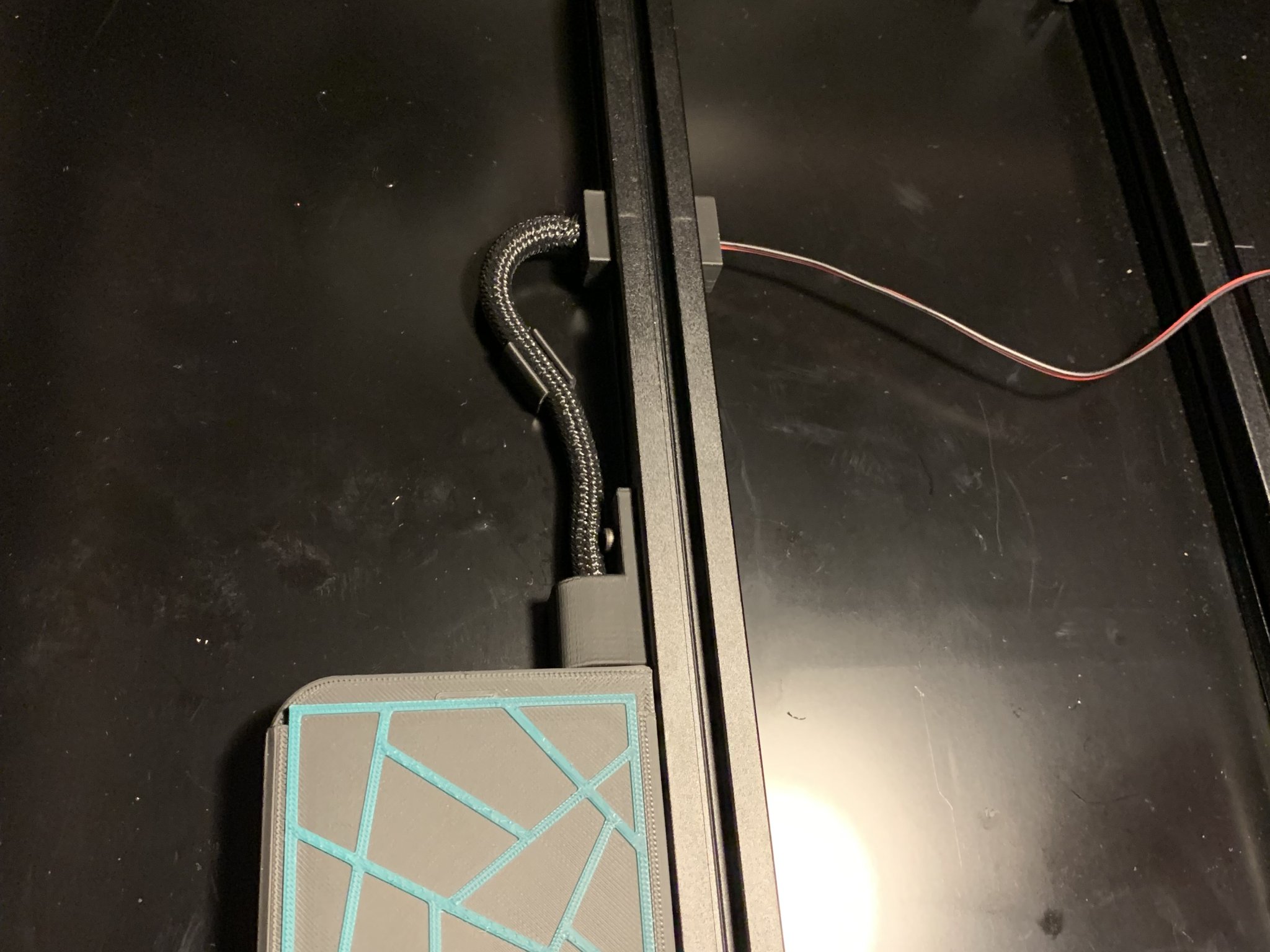

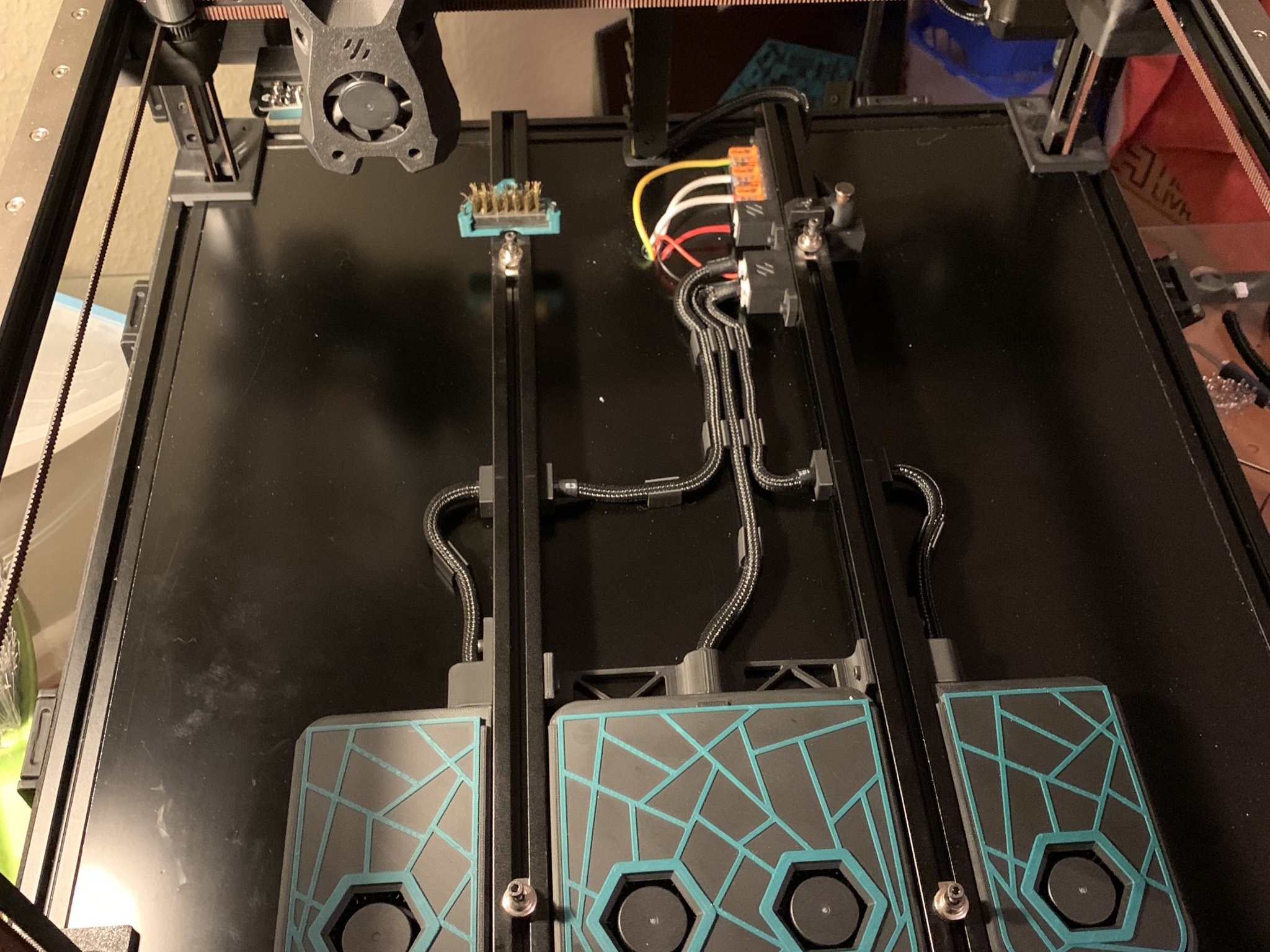

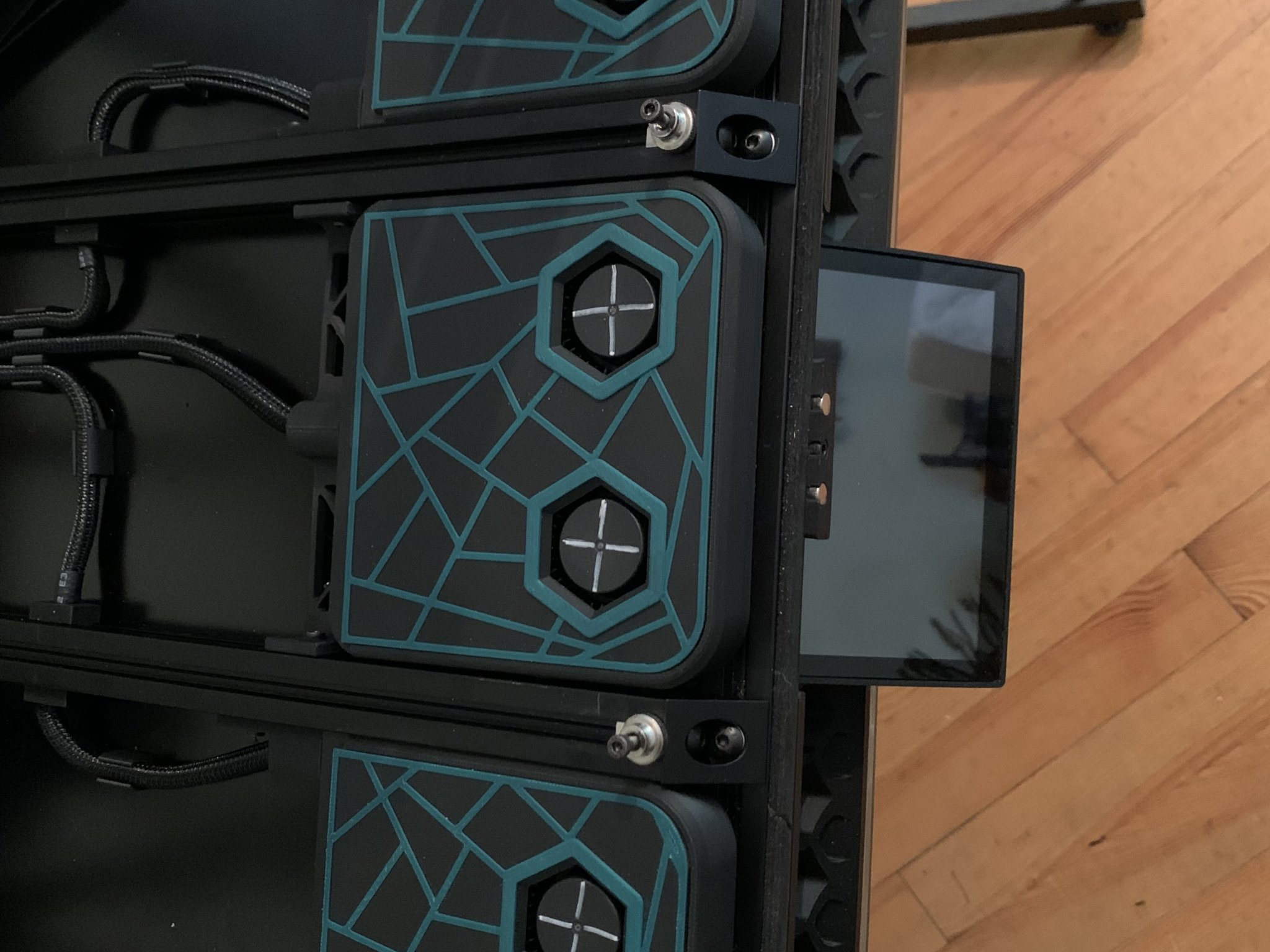

Ngoài ra, bạn có thể tìm thấy trên các tệp in của tôi Hub và hướng dẫn dây mà tôi đã sử dụng trong các bức ảnh của mình.

Tôi cũng đã thực hiện khá nhiều phép đo trước và sau khi lắp đặt The Filter (để so sánh với Nevermore V5) nhằm xem sự cải thiện. Tôi có 2 NTC 100 K thermistor, một ở phía sau của gantry, và một ở phía trên trước của khung gần cửa. Tôi có thể giả định rằng Nevermore đang làm nóng/thổi lên phần trên của vỏ trước, trong khi The Filter đang làm nóng/thổi vào giữa vỏ xung quanh gantry/đầu, sau đó là phần trên của vỏ. Điều đó thì rõ ràng, bạn sẽ nói. Nhưng thực tế, nó làm nóng nhanh hơn gần 1.5x đến 2x so với Nevermore (lại rõ ràng với 2 quạt nữa).

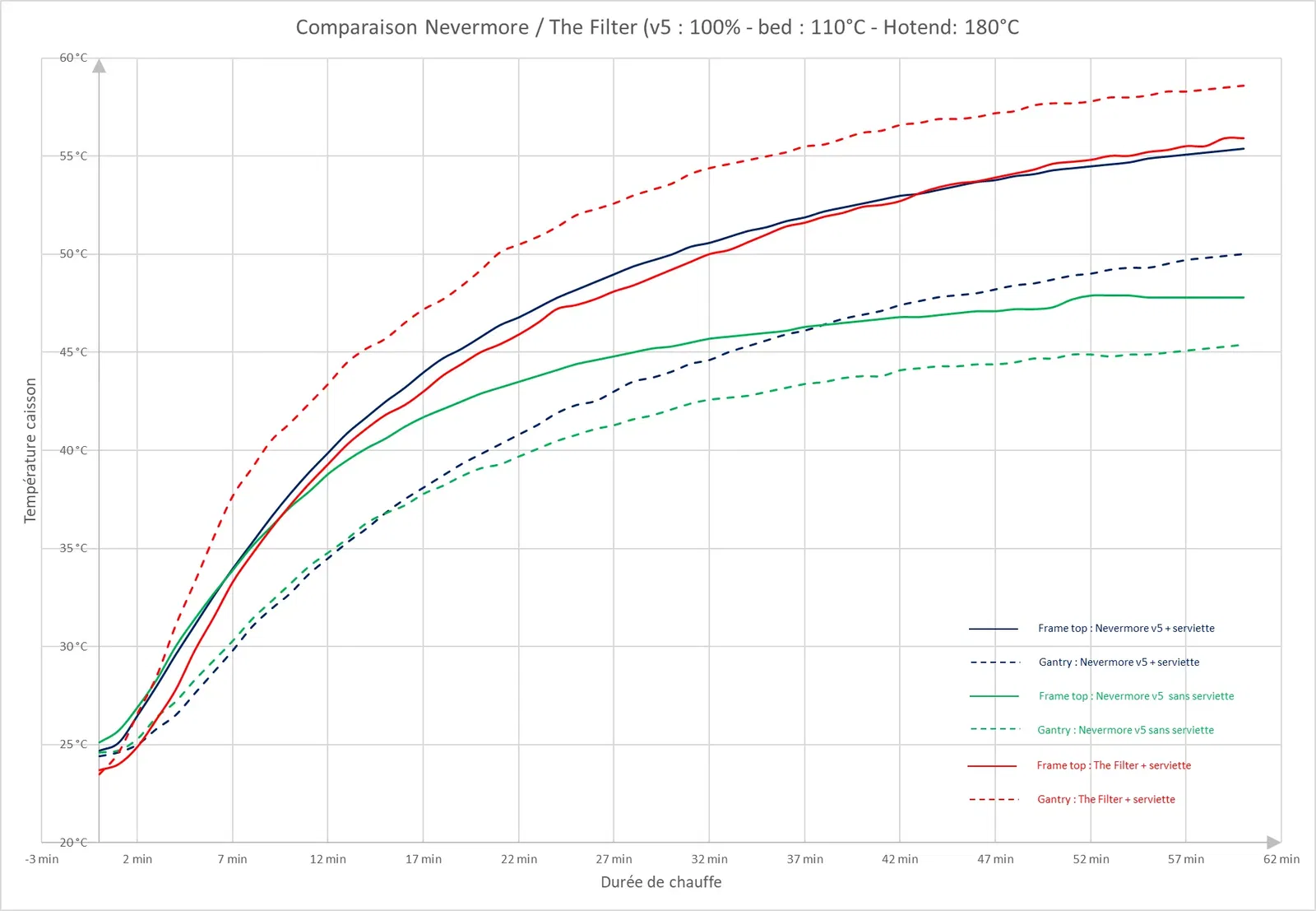

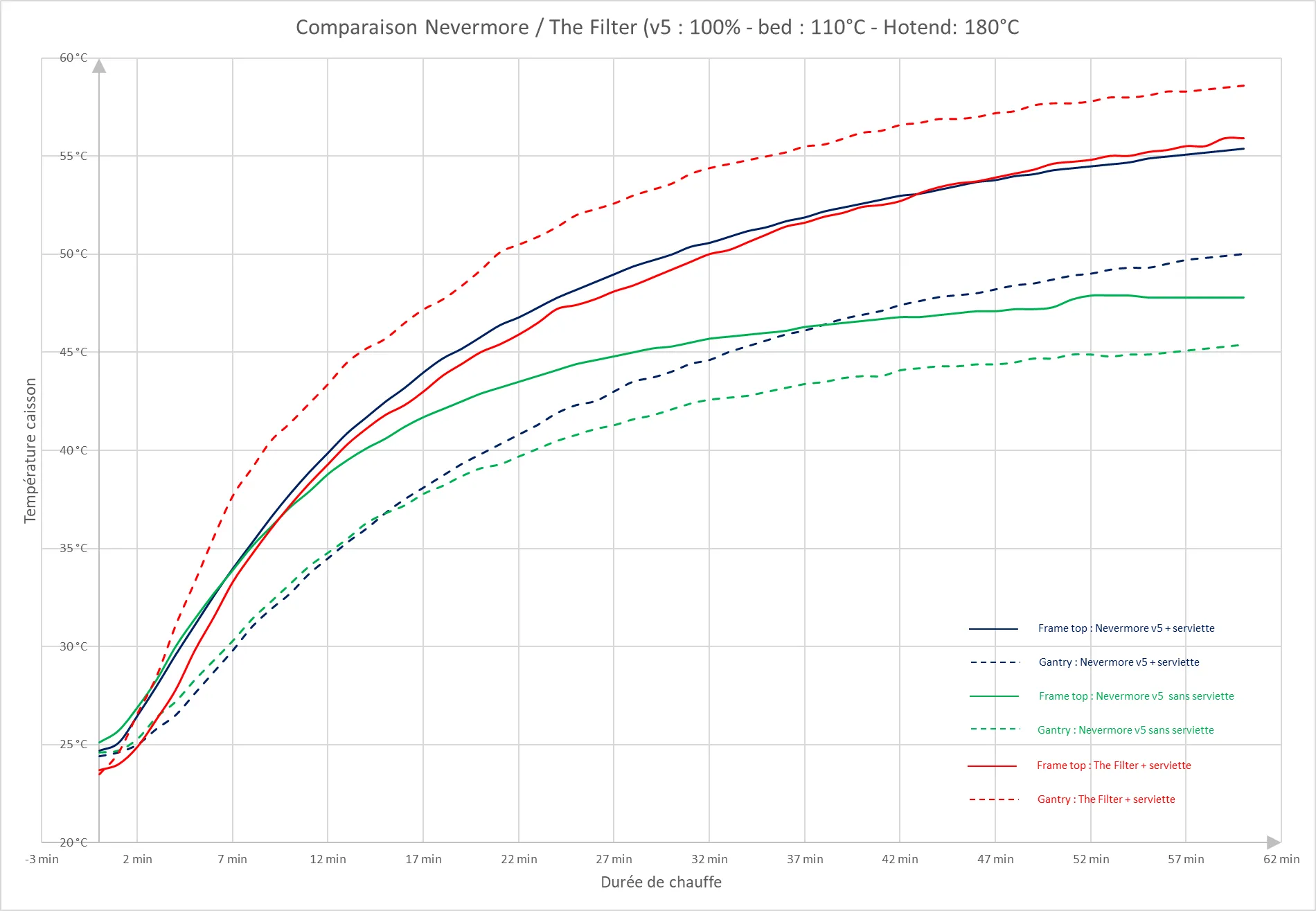

Trên biểu đồ tôi đã so sánh (với 2 thermistor mỗi lần, trong 1 giờ giữ nhiệt):

• Với Nevermore V5 và không có khăn tắm (mẹo rẻ để cải thiện cách nhiệt) trên Voron
• Với Nevermore V5 có khăn tắm trên Voron

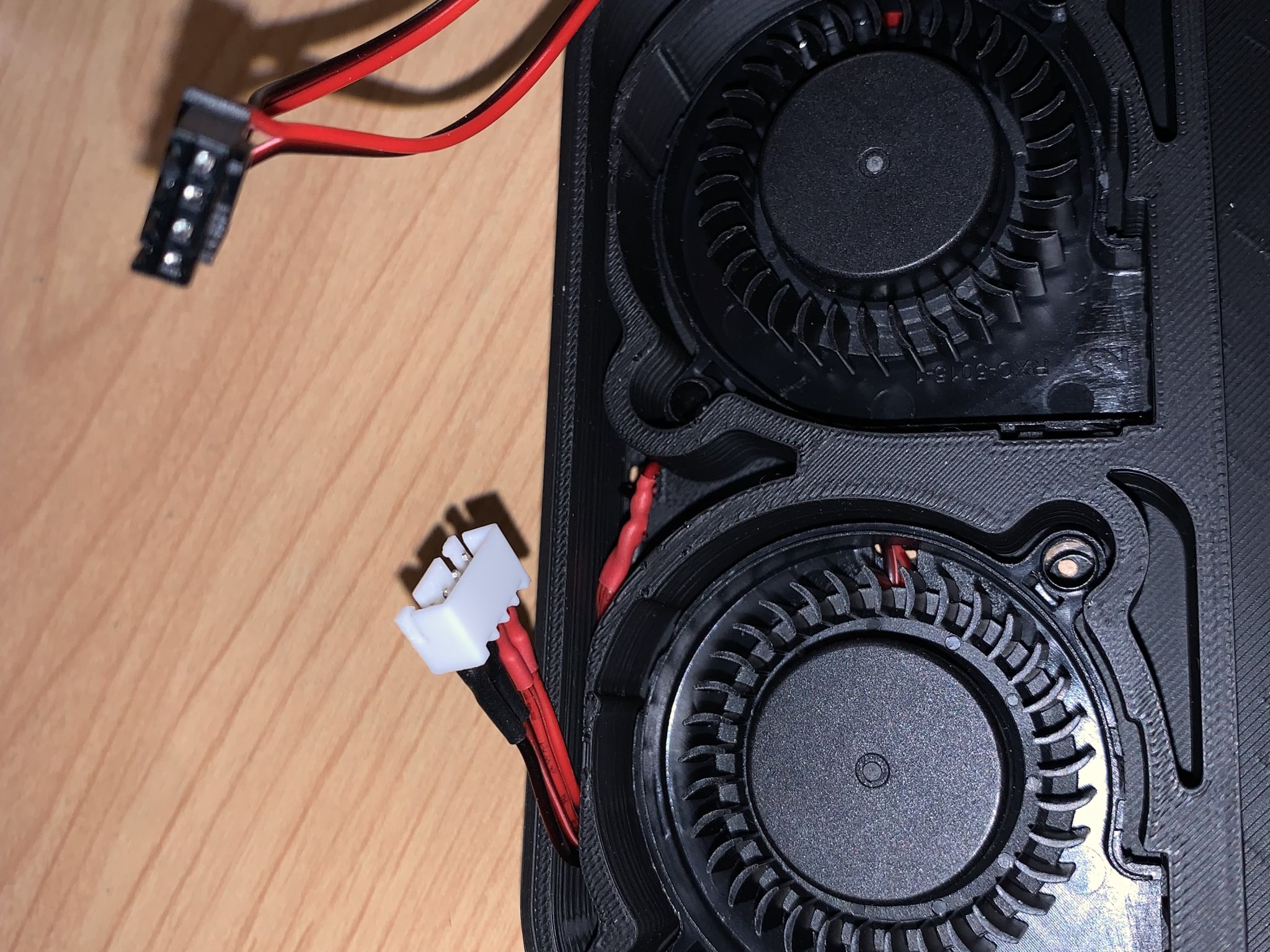

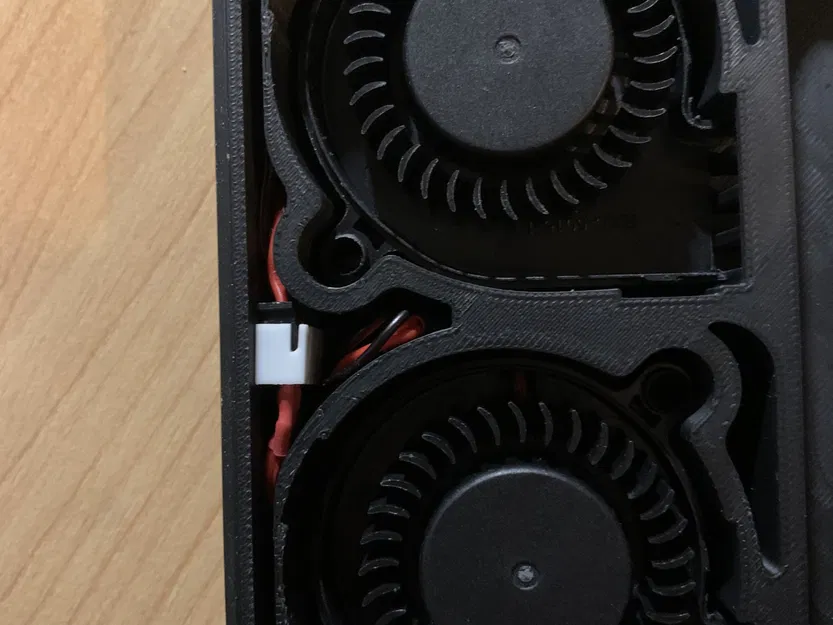

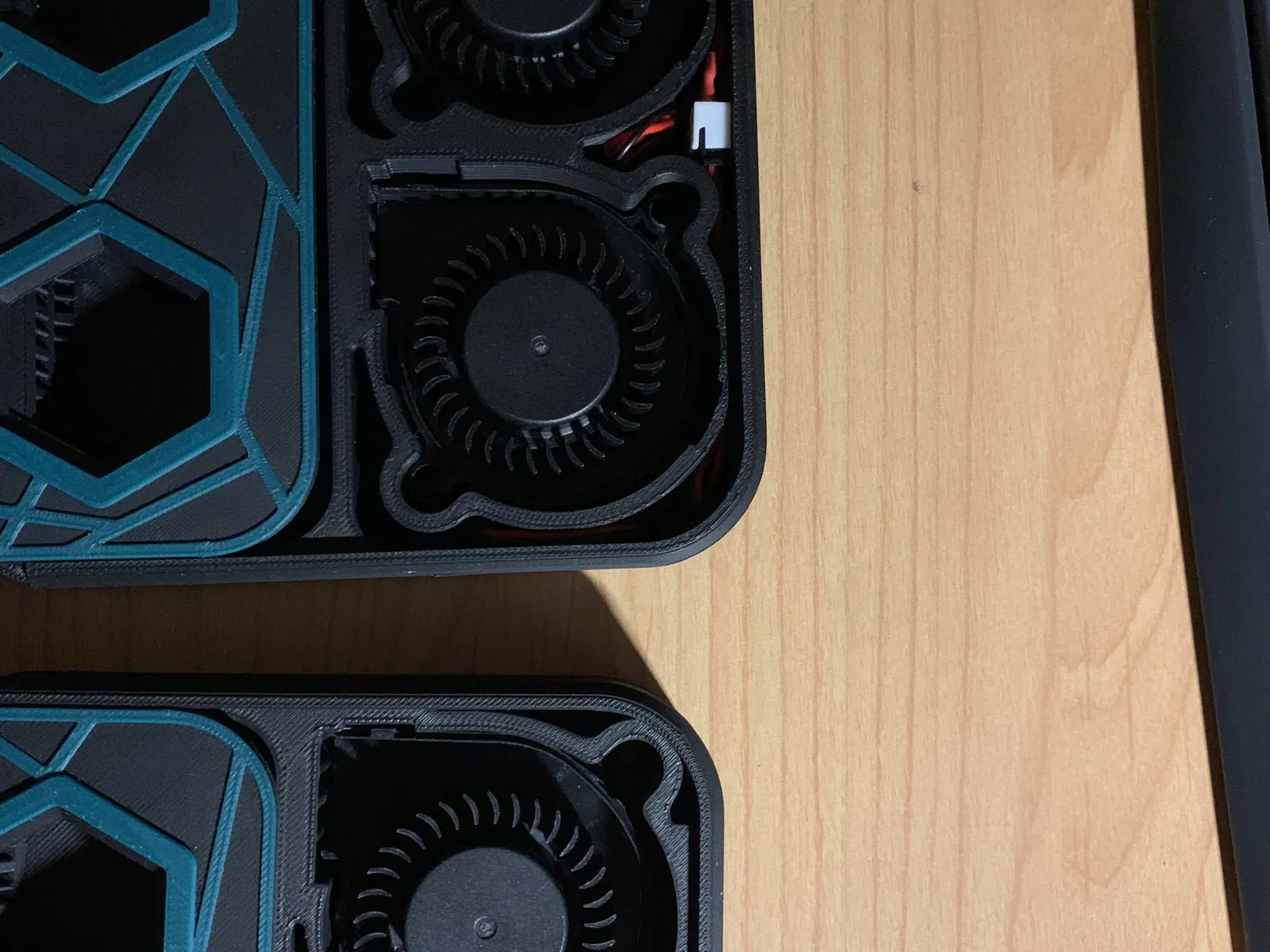

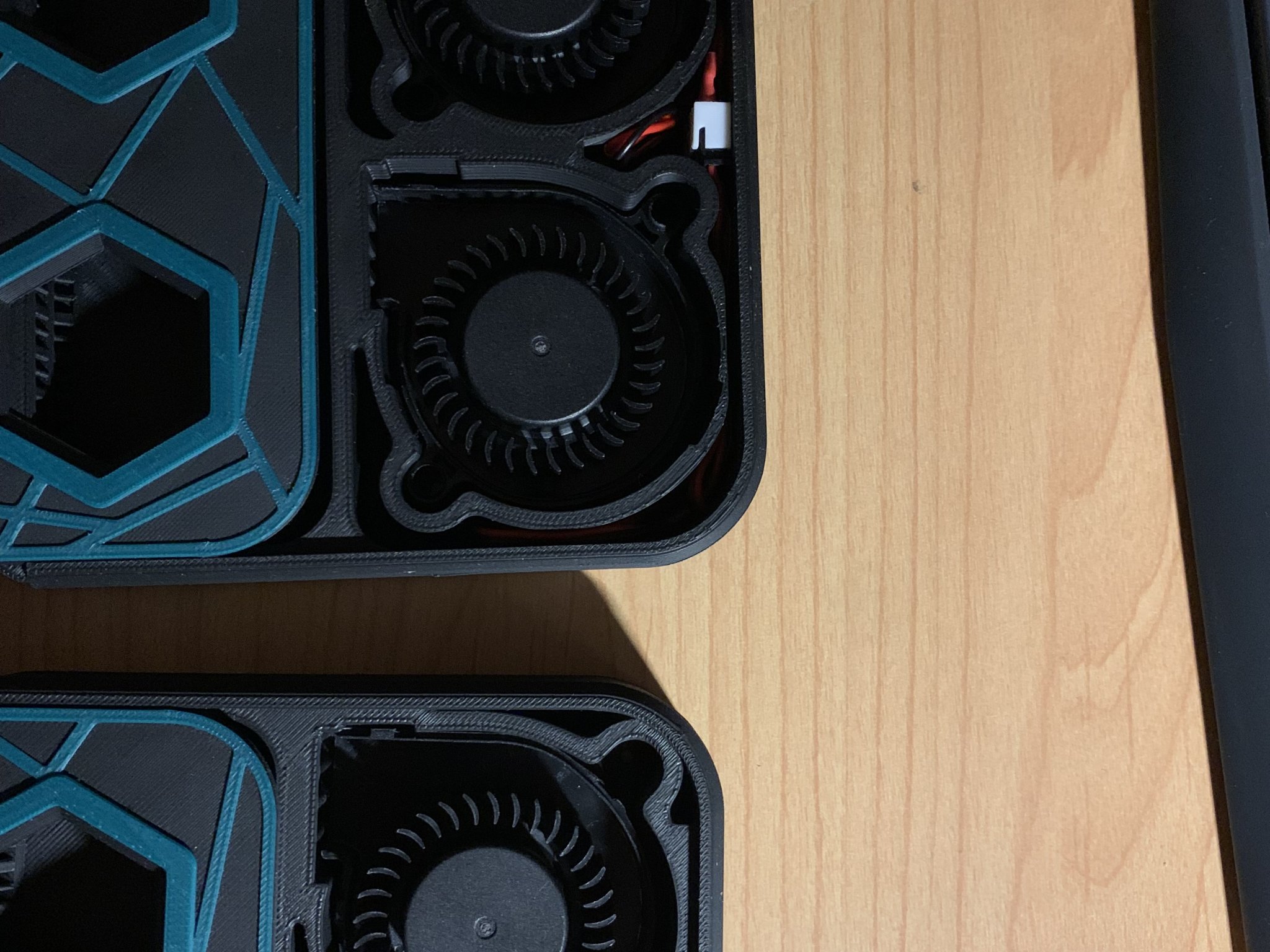

• The Filter với 4 quạt có khăn tắm

Bạn có thể xem biểu đồ trong các bức ảnh tôi đã đính kèm.
