Giá đỡ điện thoại cho Vanmoof S2/S3/S5 V2.0

Cập nhật: Mẫu này cũng nên vừa với S5, nên mình đã cập nhật tiêu đề cho đúng.

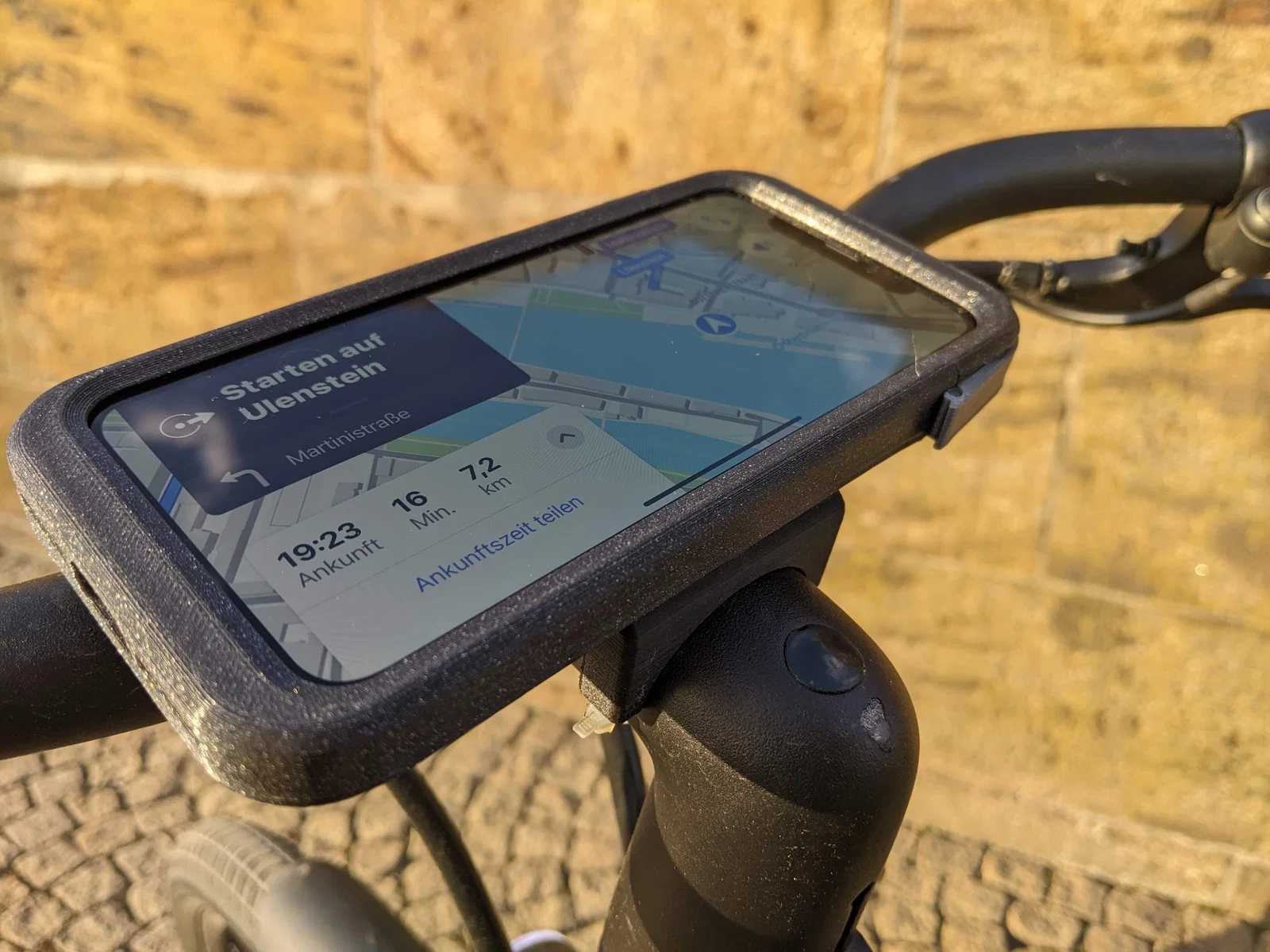

Phone Mount dạng xoay mới cho xe đạp điện VanMoof S2/S3/S5.

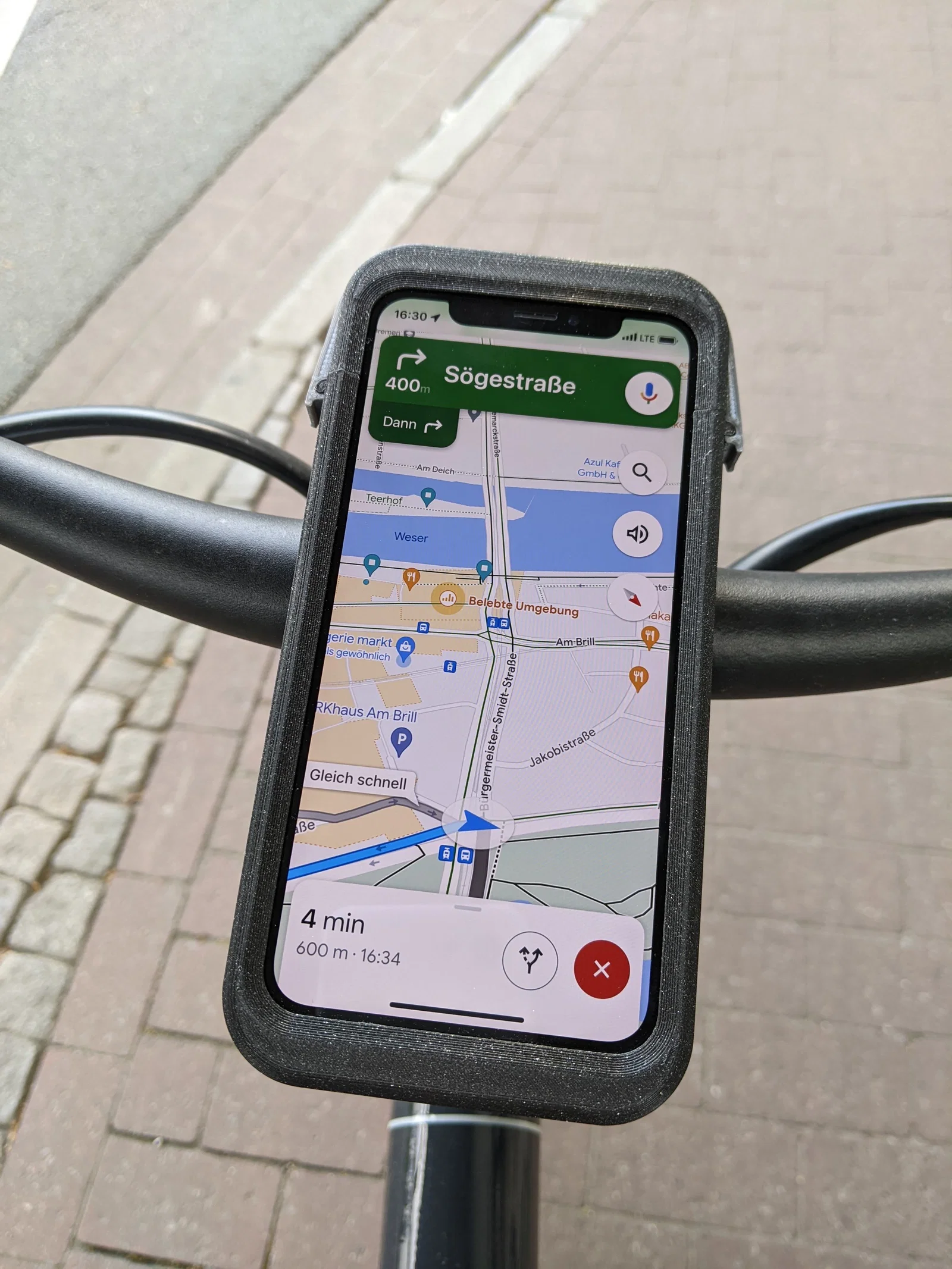

Gắn lên ghi-đông bằng 3 dây rút (cable-ties). Nam châm được gắn trong phần đế trên ghi-đông sẽ giúp giữ các cradle điện thoại thay thế (interchangable) ở cả hướng ngang (horizontal) hoặc dọc (portrait).

Nhiều thứ đã thay đổi… Chào mừng tới V2.0:

Đây là phiên bản được làm lại hoàn toàn từ mẫu phone mount VanMoof ebike bản đầu của mình.

Bản cũ nhìn chung ổn và có vài ý hay, nhưng cũng có nhược điểm—ví dụ như nam châm quá yếu để giữ điện thoại chắc khi đi đường xóc, dù có dùng khá nhiều nam châm.

Vì vậy cần một giải pháp mới, và V2.0 ra đời. Bản này được cải thiện ở nhiều mặt, dưới đây là vài tính năng mới:

• Dùng chưa tới một nửa số nam châm so với bản gốc
• Cradle cứng cáp hơn để bảo vệ điện thoại tốt hơn
• In (phần lớn) không cần support
• In dễ hơn, không còn phải pause để nhét nam châm
• Có thể sạc điện thoại ngay trong cradle
• Hỗ trợ nhiều dòng điện thoại hơn (xem “Available Cradles” bên dưới)

Nếu bạn thích bản in này, nhớ thả like giúp mình, và bạn cũng có thể mua mình ly cà phê bằng nút PayPal bên phải. ;-)

Lưu ý: Đây vẫn đang là bản đang phát triển. Dù các cradle có sẵn được thiết kế dựa trên tài liệu kích thước từ Apple (cho các cradle iPhone), mình chưa thể test độ vừa khít. Ngoài ra, dù bên dưới có thể nhắc tới “base”, nhưng hiện vẫn chưa có base được redesign. Trong lúc chờ base mới, bạn có thể dùng base của mẫu phone mount bản đầu, có link ở phần remix.

Hướng dẫn

In 3D

mount_base

Chỉ cần in phần base đúng như trong các file in của mình, để mặt trên hướng xuống (top facing down) là ổn.

cradle

Mình khuyên in các phần cradle không dùng support, ngoại trừ thêm support-enforcers ở phía dưới các móc (hooks) của phần cradle.

Ngoài ra, dùng brim cho latch_lever_right và latch_lever_left sẽ giúp mấy chi tiết nhỏ này bám bàn in tốt hơn.

Bạn sẽ cần

• 1x ê-cu hãm M3 (M3 locknut)
• 1x vít M3x10
• 4x nam châm Neodymium dạng đĩa 5–6mm cho phần base
• 4x nam châm Neodymium dạng đĩa 5–6mm HOẶC ê-cu thép M3–M4 cho phần cradle
• 3x dây rút (cable ties) rộng 3mm
• khoảng 20mm sợi filament PETG 1.75mm

Lắp ráp

Base

• nhét ê-cu hãm vào phía dưới của mountbase_vanmoof_s2_s3
• luồn dây rút vào các rãnh ở mặt dưới của mountbase và cố định lên ghi-đông của S2/S3

Cradle

Cách lắp giống nhau cho mọi cradle:

• Đặt cradle lên base và nhét nam châm hoặc ê-cu vào 4 lỗ
• Đậy cụm nam châm bằng nắp (magnet-cover). Nó nên press-fit đúng vị trí; nếu chưa chặt thì dùng thêm chút keo.
• Để cố định cradle với base, vặn vít M3 xuyên qua lỗ giữa vào ê-cu hãm M3.

Tiếp theo là phần cradle_top:

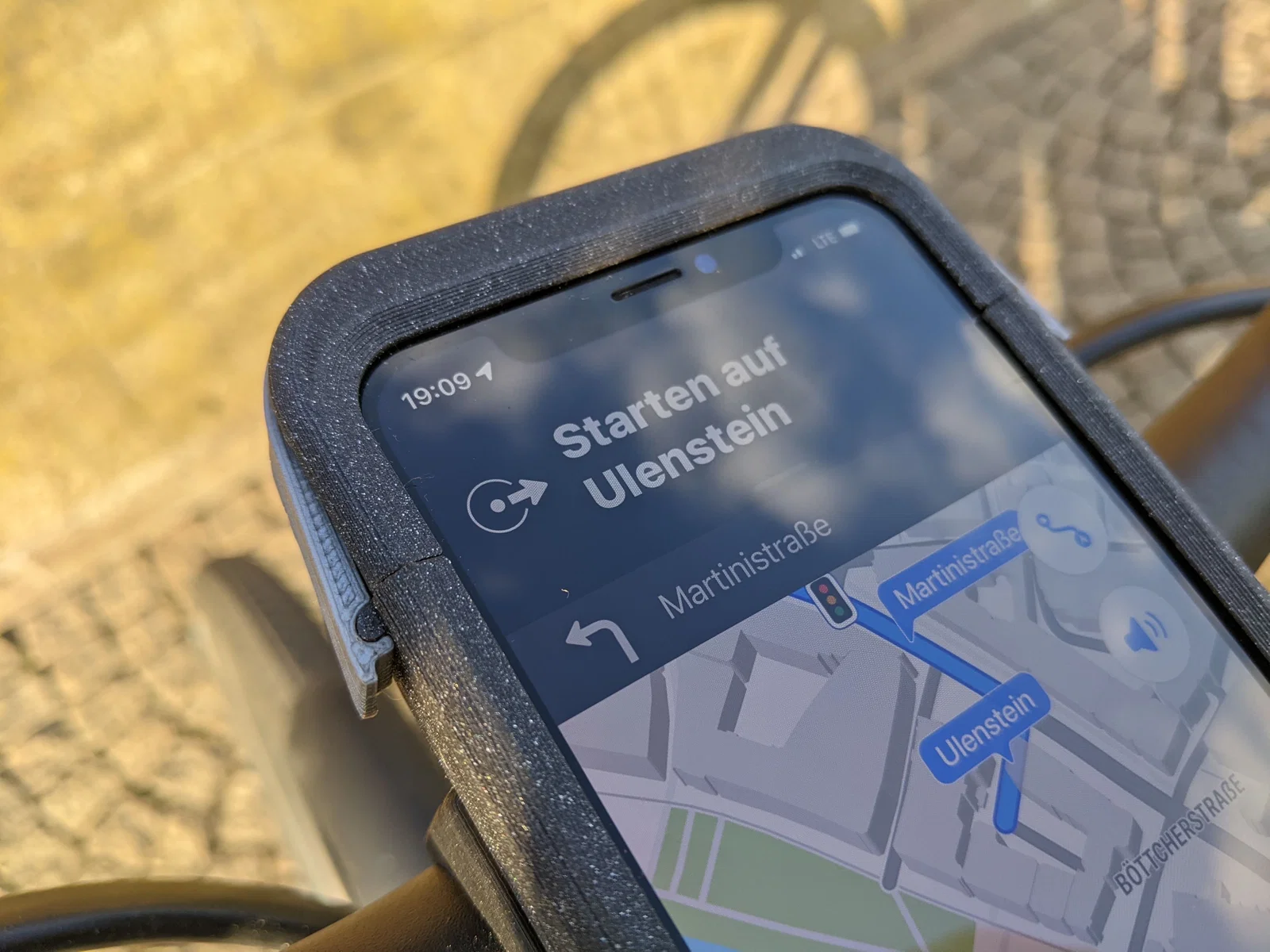

• Bẻ bỏ hai vách support ở hai góc trên của cradle_top rồi lắp đúng lẫy (latch_lever_left/latch_lever_right) vào các khe.
• Nối các lẫy với cradle_top bằng các đoạn ngắn filament 1.75mm. Mình khuyên dùng PETG vì hơi dẻo và không dính vào PLA dễ như vậy.
  • Chỉ cần vót nhọn nhẹ hai đầu rồi dùng búa để… “nhẹ nhàng” đóng chúng vào đúng chỗ.
• Cuối cùng, cắt phần đầu sợi còn thò ra phía sau là xong.

Sử dụng

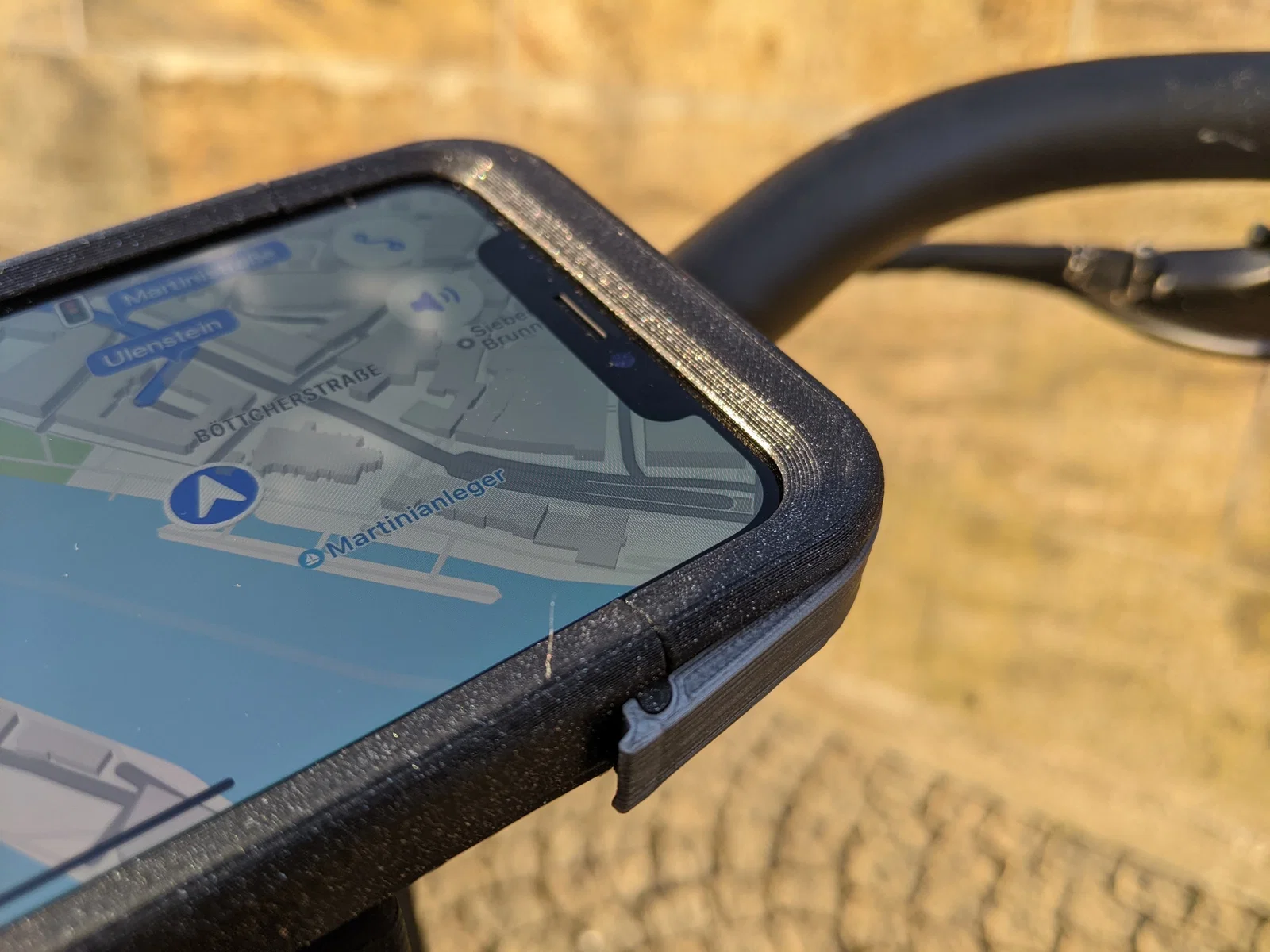

• Đặt điện thoại vào phần dưới, rồi giữ cố định bằng cách gắn cradle_top. Để điện thoại không rơi ra, gạt lẫy và bấm chúng vào các ngàm nhỏ ở phần dưới.
• Cradle sẽ bảo vệ điện thoại khỏi đa số va chạm, kể cả trong trường hợp hiếm khi vít bị lỗi.

Tự thiết kế phone cradle hoặc base

Tự thiết kế cradle để khớp với mounting base, hoặc thiết kế base cho một loại xe khác, làm cũng khá dễ.

Để tương thích với base và cradle, bạn chỉ cần làm như sau:

• đặt một lỗ M3 dạng countersunk ở chính giữa (theo trọng lực) của cradle
• thiết kế 4 hốc đặt nam châm neodymium đường kính khoảng 6mm, sắp theo vòng tròn, cách lỗ trung tâm 20mm. (xem hình dưới)

Vậy thôi. Chỉ cần giữ đúng các thông số thiết kế ở trên, bạn sẽ gắn được gần như mọi thứ lên base.

Hiện đang có cradle cho các dòng máy sau:

• Google Pixel 3A
• Apple iPhone X
• Apple iPhone 11
• Apple iPhone 11 Pro
• Apple iPhone 11 Pro Max
• Apple iPhone SE Gen 2/3 (thêm 31.05.2022)
• Apple iPhone 12 mini
• Apple iPhone 12 (thêm 23.09.2022)
• Apple iPhone 12 Pro (thêm 23.09.2022)
• Apple iPhone 12 Pro Max (thêm 24.09.2022)
• Apple iPhone 13 (thêm 24.09.2022)
• Apple iPhone 14 (thêm 24.09.2022)
• Apple iPhone 14 Pro (thêm 11.07.2023)
• còn nữa…

Bình luận bên dưới nếu bạn cần cradle cho một mẫu máy cụ thể.
