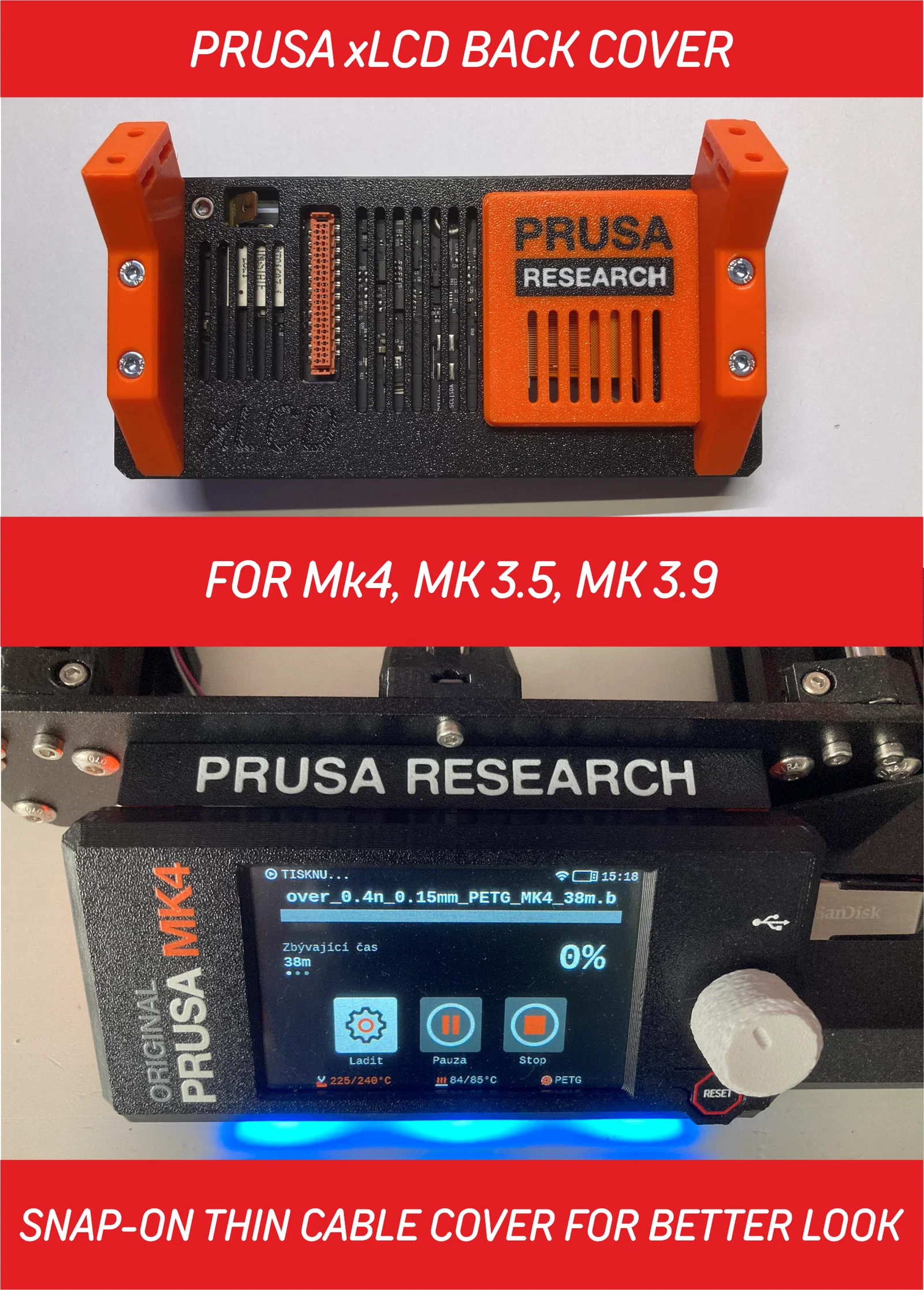

Nắp lưng cho PRUSA xLCD “Giờ có diện mạo mới”

Tôi cứ nghĩ hoài là cái xLCD thiếu một cái nắp lưng để nhìn gọn gàng hơn, cầm chắc tay hơn và đồng thời bảo vệ nữa… nên tôi làm luôn cái này, cố gắng để nó trông như một phần “chính hãng” trong bộ Prusa MK4 nếu có thể. Tôi có redesign và đơn giản hóa mấy cái bracket một chút… Lắp ráp thì rất đơn giản, hình bên dưới trong phần hướng dẫn sẽ chỉ cho bạn… Ngoài bộ kit ra, bạn chỉ cần thêm 4 cái ê-cu M3 và 4 con ốc M3x16… Mình sẽ rất vui nếu bạn in model này và gửi feedback cho mình… Một vài bạn đã làm rồi và khá hài lòng… Cái nắp lưng này sẽ làm đúng nhiệm vụ của nó và dù không dễ thấy, mình tin là nó vẫn sẽ có chỗ đứng trên chiếc MK4 của bạn.

Hướng dẫn in (Print instructions):

Tất cả các part của mình đều in bằng PRUSAMENT PETG theo profile PETG mặc định của PRUSA với nozzle 0,4… layer height 0.2 là đủ… Không phải bản in lâu… Layer height dĩ nhiên tùy bạn… Ai muốn chi tiết logo đẹp hơn có thể dùng nozzle nhỏ hơn. Trong file sẽ có phiên bản logo nổi (embossed) và cả phiên bản hỗ trợ in multi-color. In multi-color nhìn rất đã, bạn xem gallery để coi hình nha.

Hướng dẫn lắp ráp (Assembly instructions):

• CÁC PHẦN DÙNG (USED PARTS):

Đặt các ê-cu M3 vào main part

Đặt xLCD vào nắp trước (front cover) zin

Chuẩn bị đầu connector cho faston, sẽ đặt vào góc như hình. Lật phần nắp lưng lại và đặt lên mặt trước của nắp zin. Cần khéo tay một chút, nhưng không có gì khó đâu :-)

Bắt ốc để cố định nắp lưng với phần nắp trước zin bằng ốc M3x8

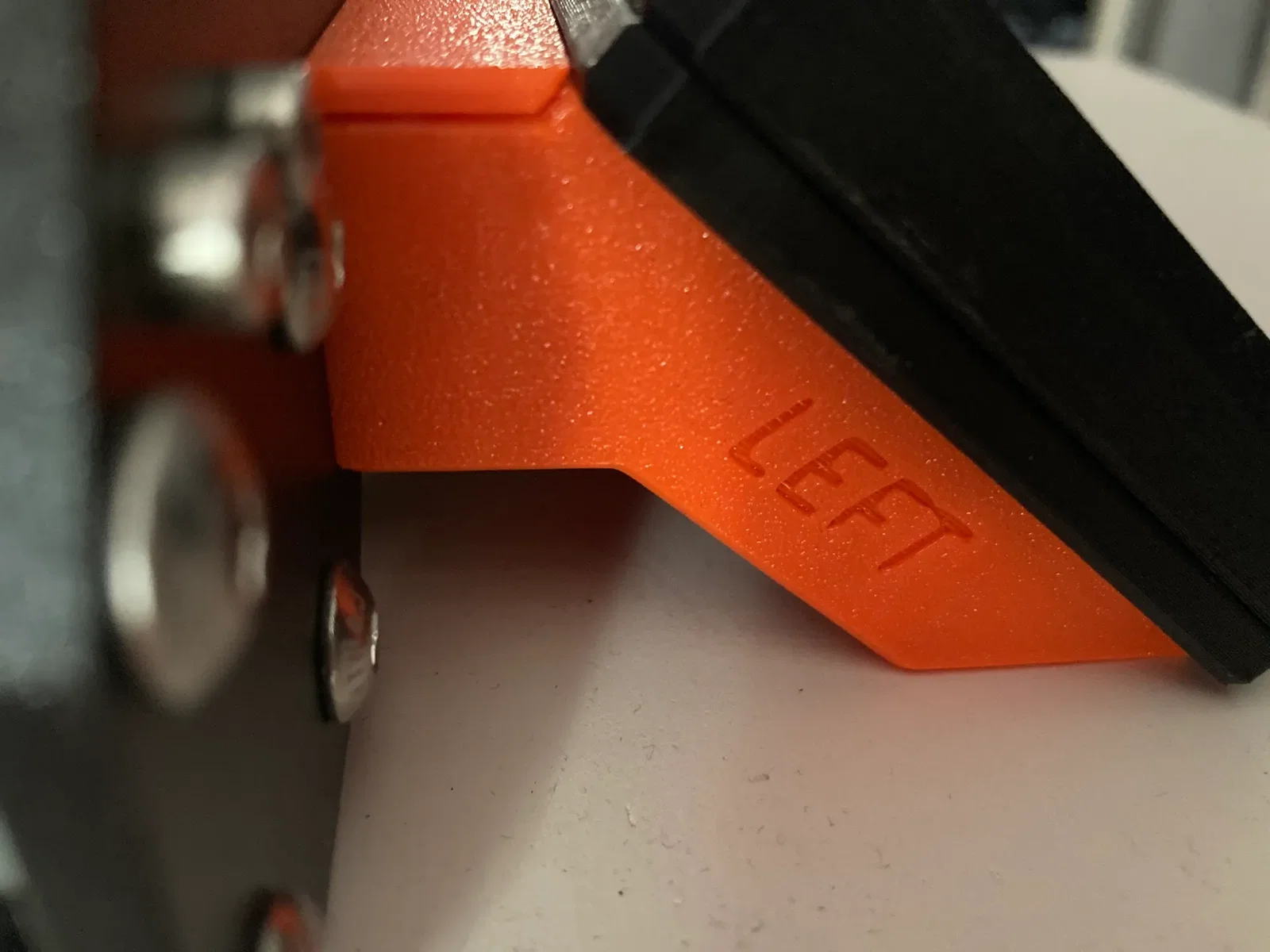

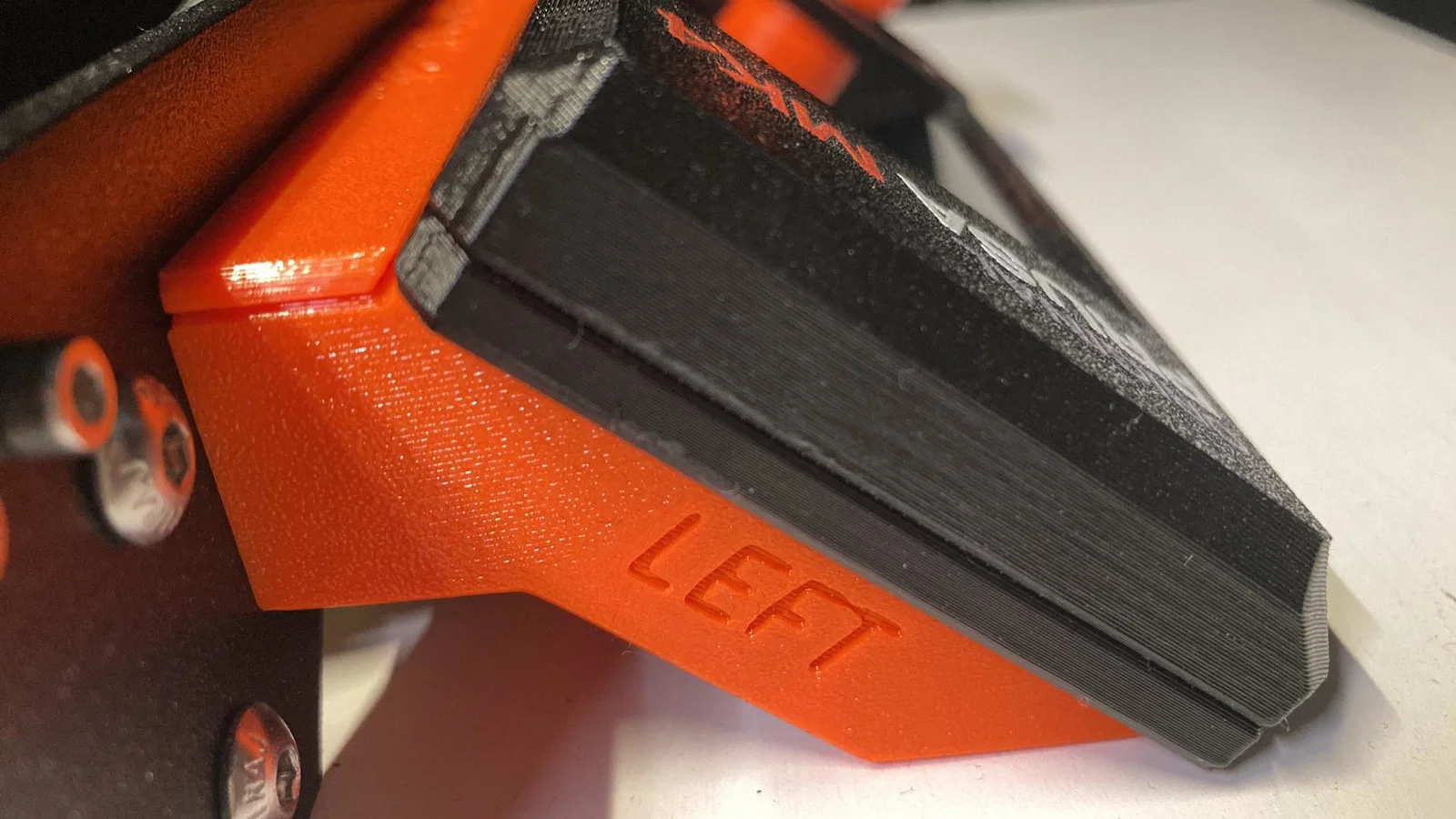

Chuẩn bị các bracket và đặt 4 cái ê-cu vuông M3sN vào trong

Gắn bracket vào nắp… dùng ốc M3x16

Các lỗ cho ốc M3sN phải hướng vào phía trong!

Bấm khớp (snap) cái nắp nhỏ

Bấm khớp nắp mỏng che dây… Nắp mỏng phải snap vào các lỗ ê-cu M3sN phía trên.

Gắn nút điều khiển (control button)

Cắm dây PE và dây data…

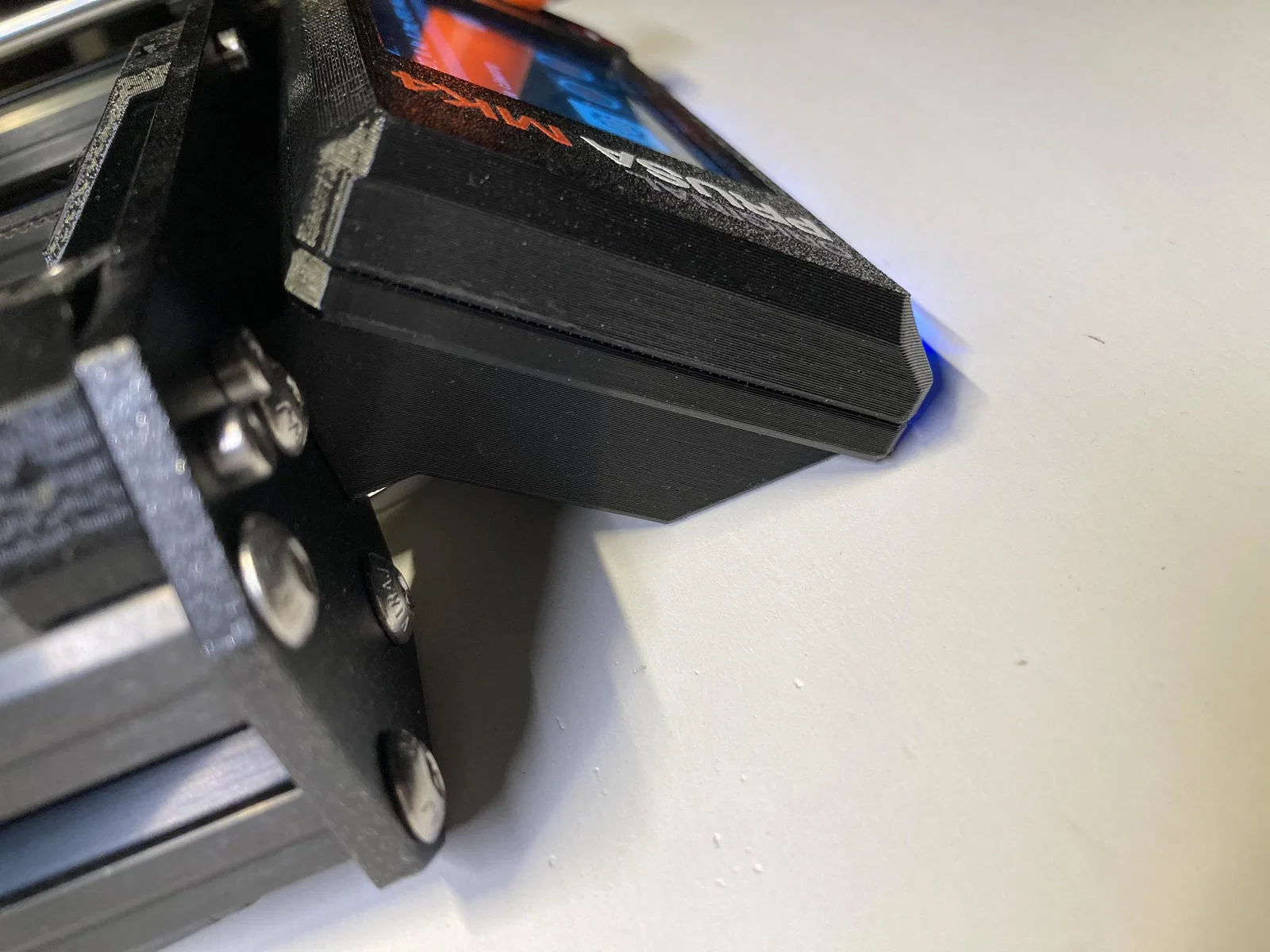

Gắn các bracket vào khung máy… dùng ốc M3x10

VÀ……KẾT QUẢ CUỐI CÙNG….Hy vọng bạn thích….

TẬN HƯỞNG DIỆN MẠO MỚI CHO MÁY PRUSA MK4, MK3.5 , MK3.9 CỦA BẠN.

CHÚC IN VUI!

PEVEES
