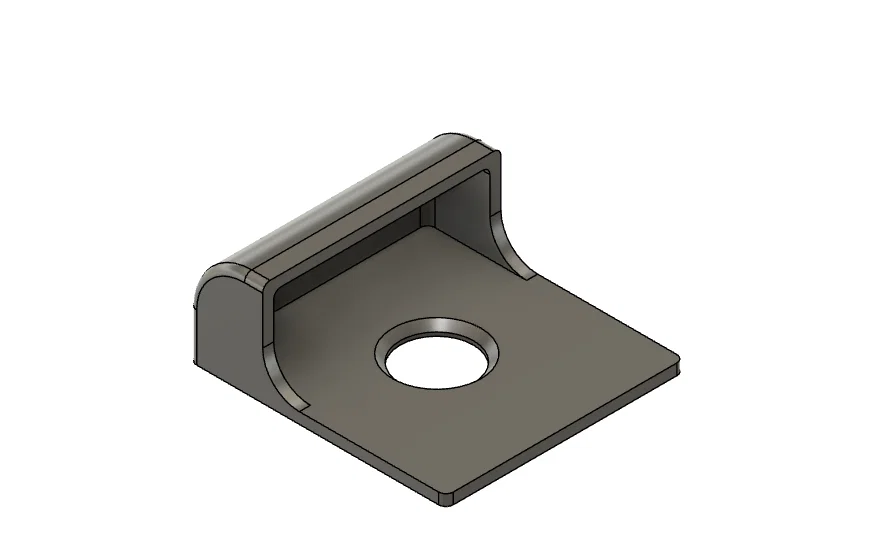

Dụng Cụ Khoan & Khay Hứng Bụi (Version 2) – Parametric

Đây là một bản parametric mới của mẫu kinh điển mà bạn đã biết và mê: Drilling Tool and Dust Collector! Mình đã làm lại toàn bộ trong CAD để nhìn đẹp hơn và hoạt động tốt hơn. Giờ chỉ cần tải các file Fusion 360, bạn có thể tùy chỉnh theo ý thích. Dù mình không phát hành file CAD để mọi người remix, nhưng thiết kế này vẫn hướng tới việc có thể chỉnh sửa để phù hợp nhiều nhu cầu sử dụng khác nhau.

Với những bạn không có F360, mình sẽ đăng nhiều biến thể khác nhau về kích thước và đường kính lỗ. Nếu mình thiếu kích cỡ nào, bạn cứ comment, mình sẽ cập nhật thêm.

Dưới đây là ảnh chụp và hướng dẫn cách dùng bảng tham số (parametric table) trong Fusion.

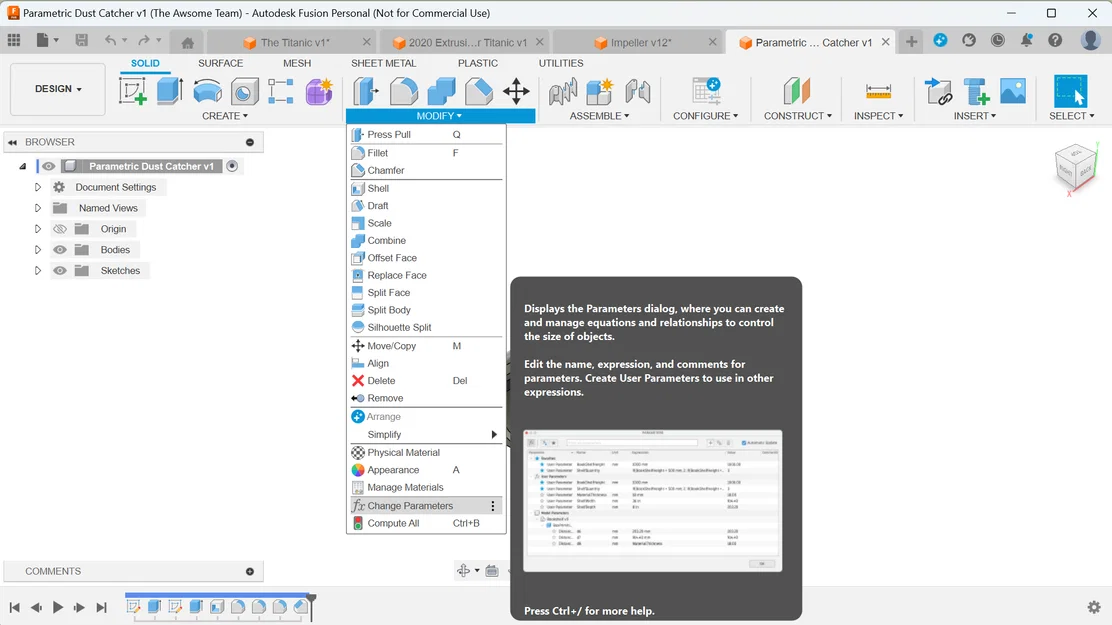

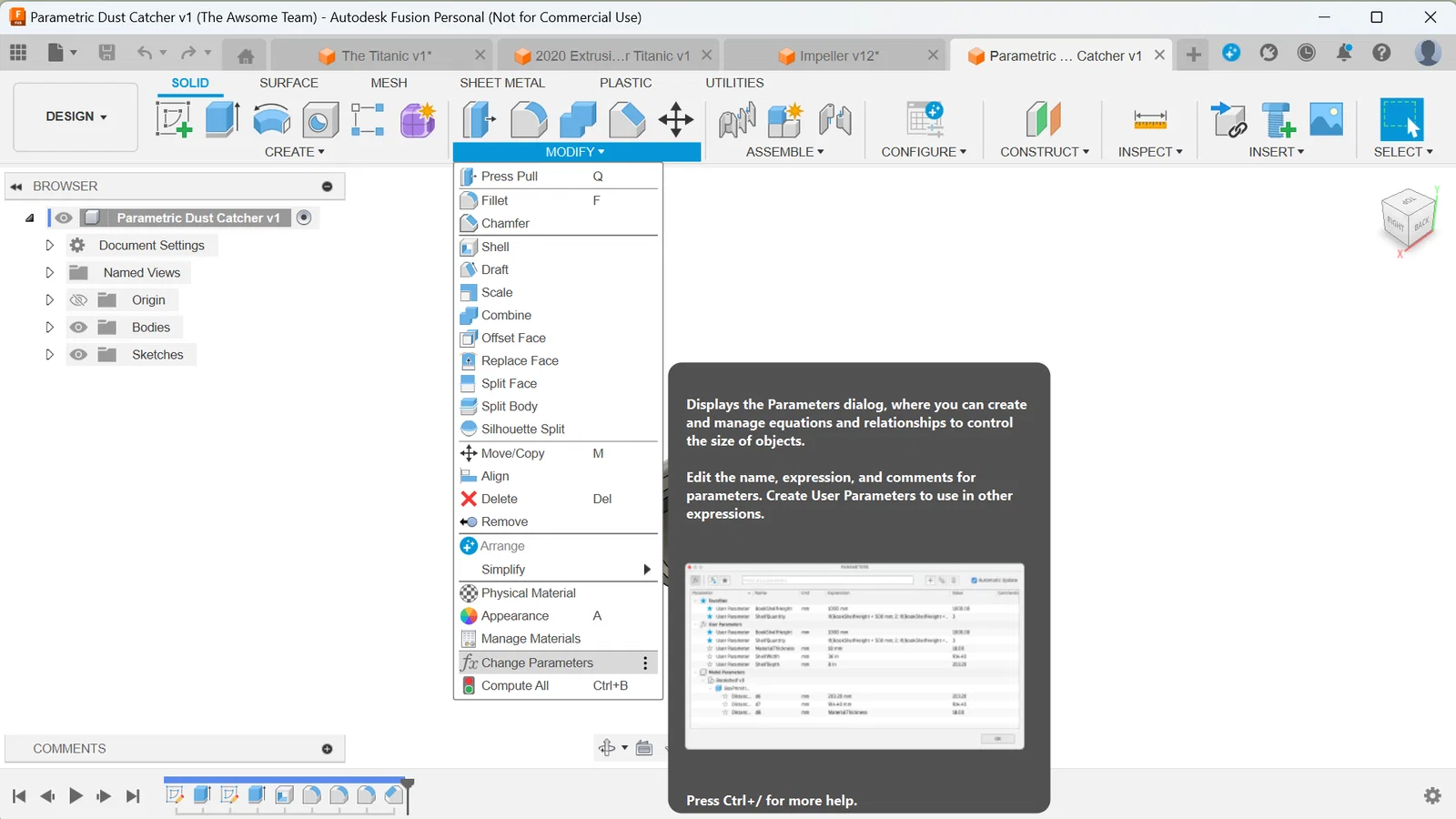

Đầu tiên, bạn vào bảng bằng cách mở menu thả xuống Modify, kéo xuống dưới cùng và chọn Change Parameters

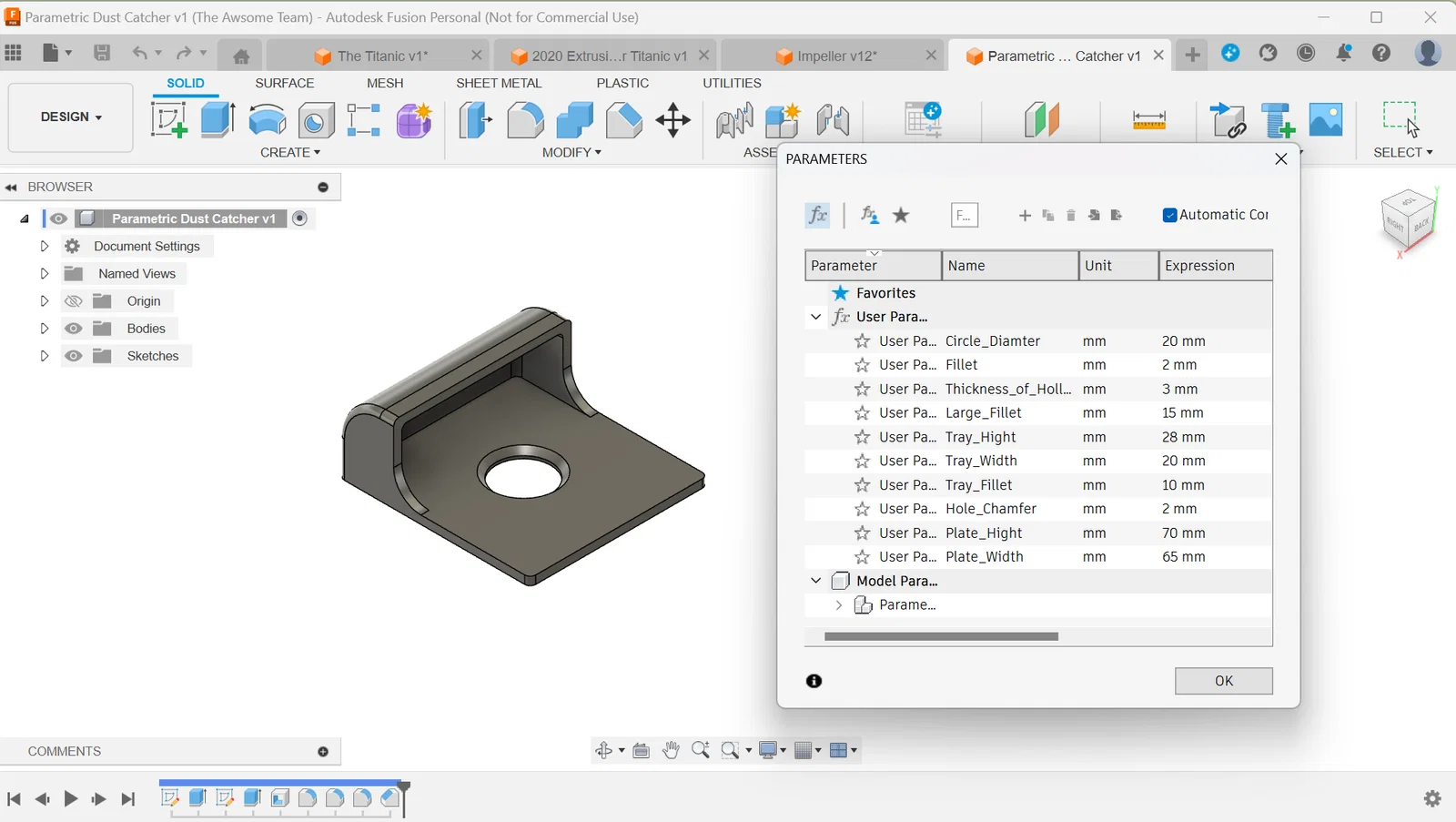

Bạn sẽ thấy một bảng gồm tên tham số và biểu thức (expression) tương ứng. Đây là những mục bạn chỉnh nếu muốn lỗ lớn hơn hoặc khay hứng bụi to hơn.

Circle Diameter

Mục này điều khiển đường kính của lỗ ở giữa.

Fillet

Mục này điều khiển các bo góc “đẹp” bên ngoài quanh mép khay hứng bụi.

Thickness of Hollow

Mục này điều khiển độ dày thành khay.

Large Fillet

Mục này điều khiển đường cong lớn ở phần trên của khay.

Tray Height

Mục này điều khiển chiều cao của khay.

Trey Width

Mục này điều khiển độ sâu của khay.

Trey Fillet

Mục này điều khiển bo góc hai bên, nơi hòa vào phần plate.

Hole Chamfer

Mục này điều khiển phần chamfer quanh lỗ khoan.

Plate Height

Mục này điều khiển kích thước của plate (phần bạn ép sát vào tường).

Plate Width

Mục này điều khiển bề rộng của toàn bộ chi tiết.

Hy vọng bạn sẽ thích mẫu này và đăng vài tấm hình đẹp nha, vì mình đang cần một tấm ảnh xịn cho trang mẫu, với lại mình cũng vui khi thấy mọi người hưởng lợi từ công sức mình bỏ ra!

PS: Nếu bạn muốn bán bản in vật lý (online hay kiểu gì cũng được) thì nhắn mình. Mình muốn xin một phần lợi nhuận. Đừng kiếm tiền từ thời gian mình chia sẻ miễn phí mà không chia lại cho mình ít nhất 5%.
