Bộ cuốn dây chằng Ratchet Strap Winder / Tie Down Strap (Spanngurt Wickler)

Muốn giữ mấy dây chằng tăng-đơ (ratchet straps) gọn gàng, không bị rối tung lên, nhất là trong van / truck của bạn? Vậy thì cái này dành cho bạn!

Mình cũng từng kiếm một giải pháp và tình cờ gặp @Verender với thiết kế quá ngon. Mình in thử và xài rất ổn.

Bản gốc

Trước hết, phải ghi công cho đúng. Những điểm mình thích ở thiết kế này là:

1. Rất cứng cáp
2. Trục (spindle) khít vừa đẹp, nhưng cuốn dây thì không bị cạ hay nặng tay
3. Bổ sung cái “stop” ở v2 là ý tưởng hay
4. Thực sự có siết/căng dây khi cái móc chạm vào phần dẫn dây (strap guide) phía dưới
5. Có thể rút trục ra rất dễ, chỉ còn lại cuộn dây đã quấn gọn

Nhưng với nhu cầu của mình thì có 3 điểm trừ:

1. Hơi to và cồng kềnh, nhất là nếu phải chiếm chỗ trong van của mình
2. Không có lỗ bắt vít để gắn lên kệ/racking
3. Phải dùng drill mới cuốn dây được

Bản thiết kế lại

Vậy là mình bắt tay thiết kế lại dựa trên bản gốc để phù hợp nhu cầu của mình.

Tensioner (thân chính)

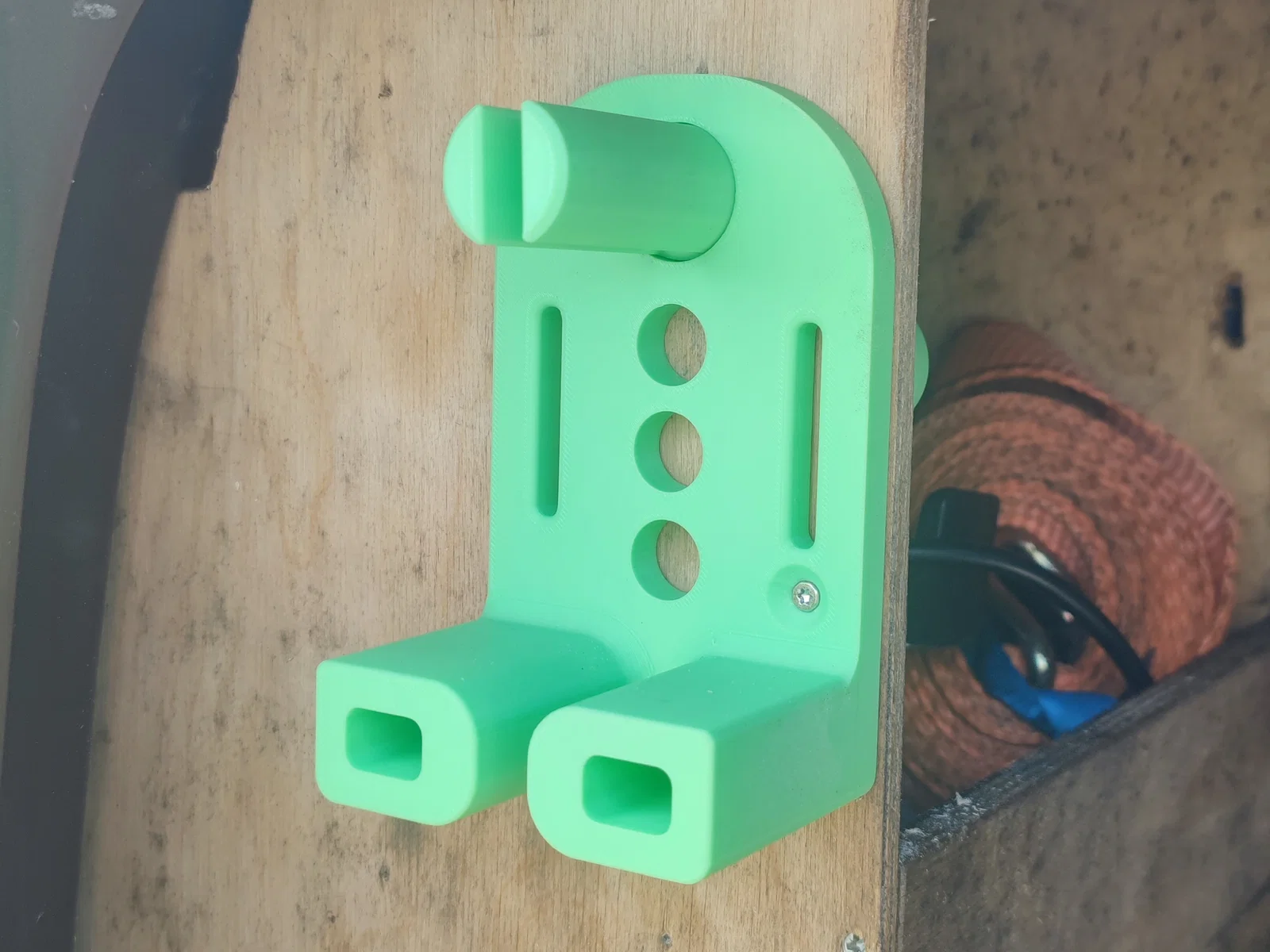

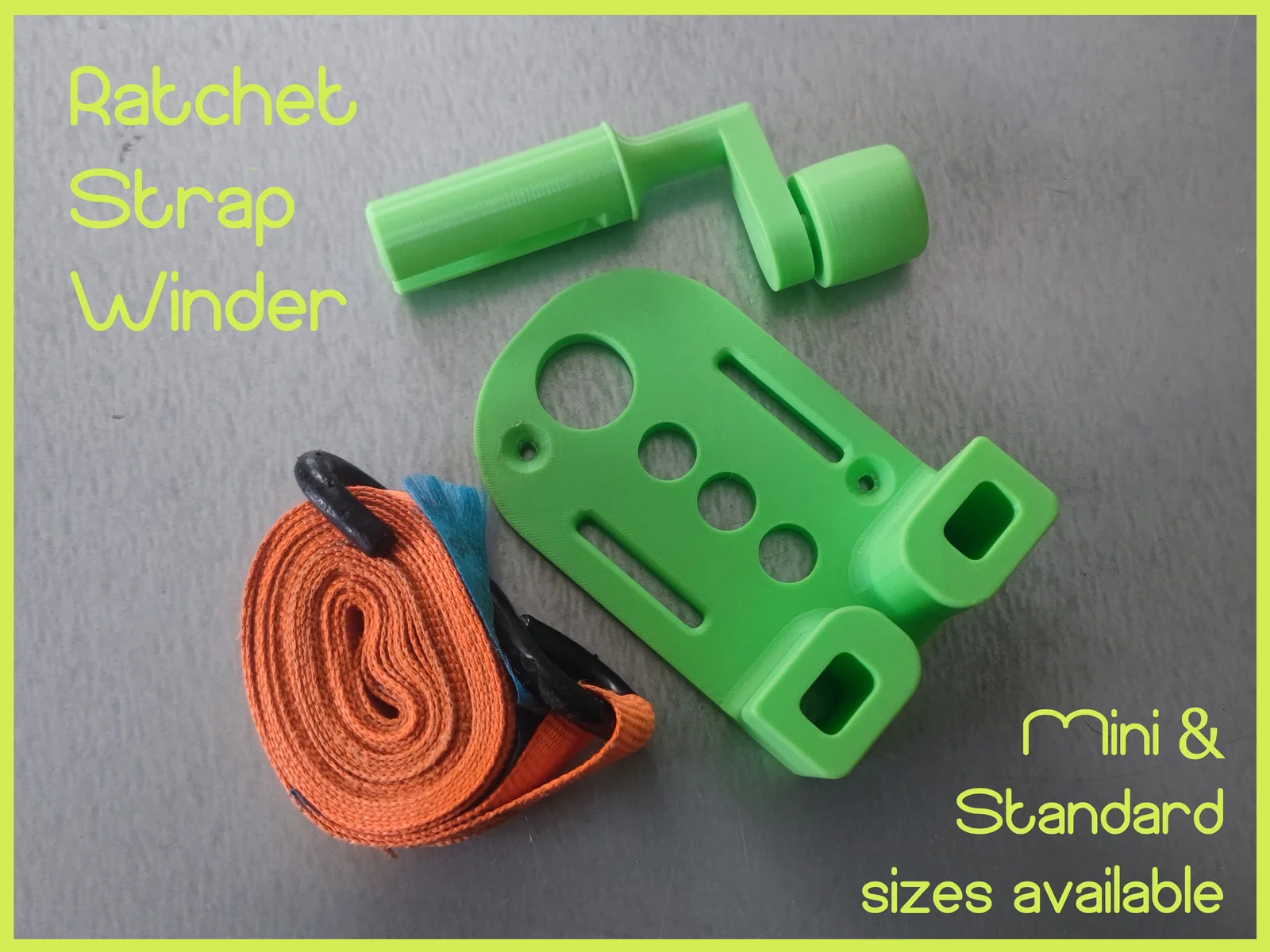

Bản tensioner mới có 2 lỗ bắt vít dạng countersunk để gắn winder lên van racking hoặc các bề mặt tương tự, và có 2 kích thước: bản “original” và bản “mini”.

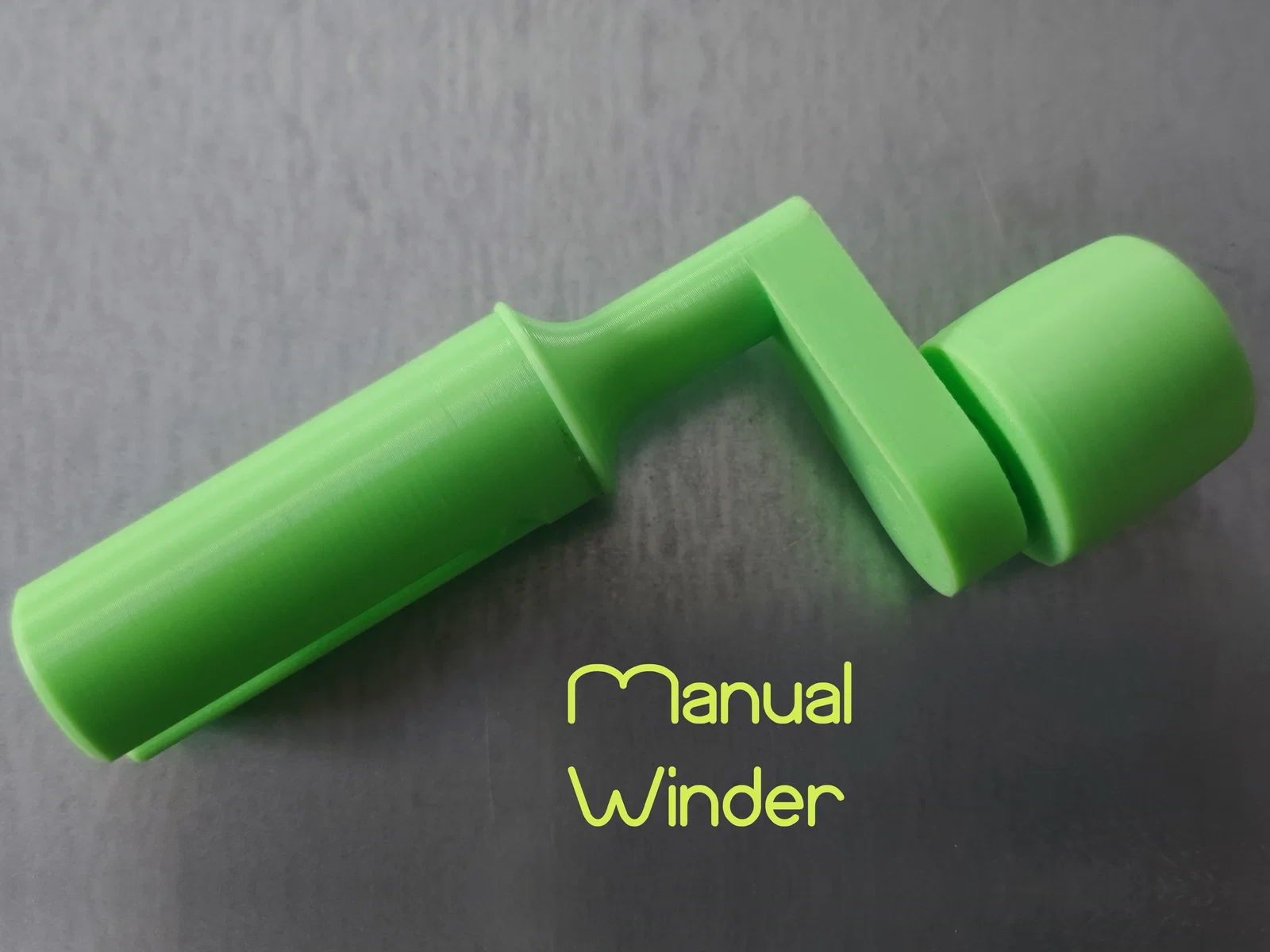

Manual Spindle

Trục (spindle) thiết kế lại có thể dùng để cuốn dây mà không cần drill, và giờ gồm 3 phần:

1. Trục kèm tay quay (arm)
2. Chốt nối (connecting pin)
3. Núm (knob) bấm vào chốt nối nghe “click” đã tay, rồi xoay trơn trên chốt

Kết quả

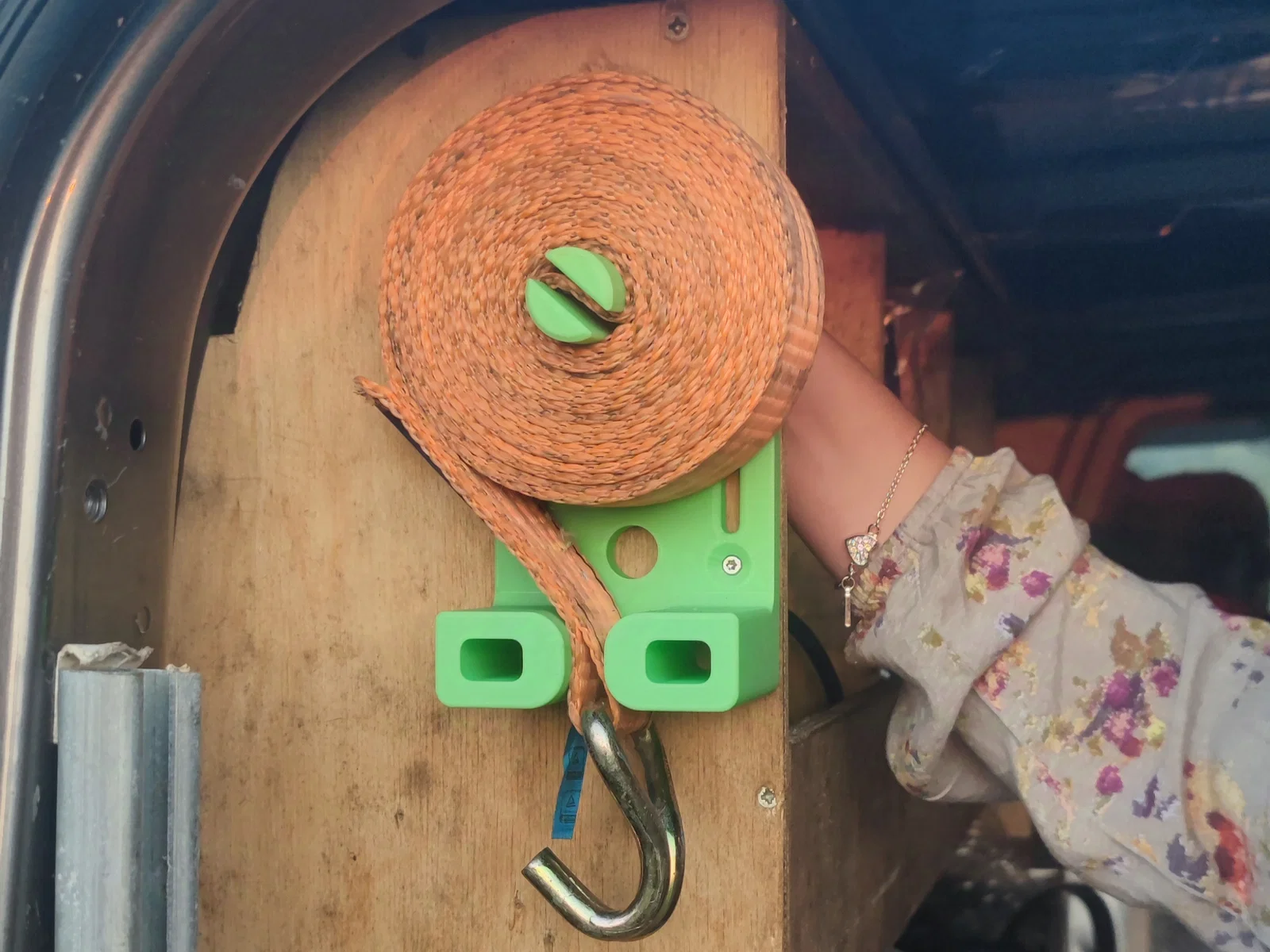

Giờ mình đã gắn hết lên van và xài rất đã.

Bản “mini” cũng dư sức cho toàn bộ dây chằng mình đang có, đa phần dài ≤ 10m và tải định mức ≤ 5 tấn.

Tay quay hoạt động rất tốt; dung sai (tollerances) làm cho chốt giữ chắc trong trục, và núm bấm “click” vào đúng vị trí, vẫn cho phép xoay trơn khi vặn.

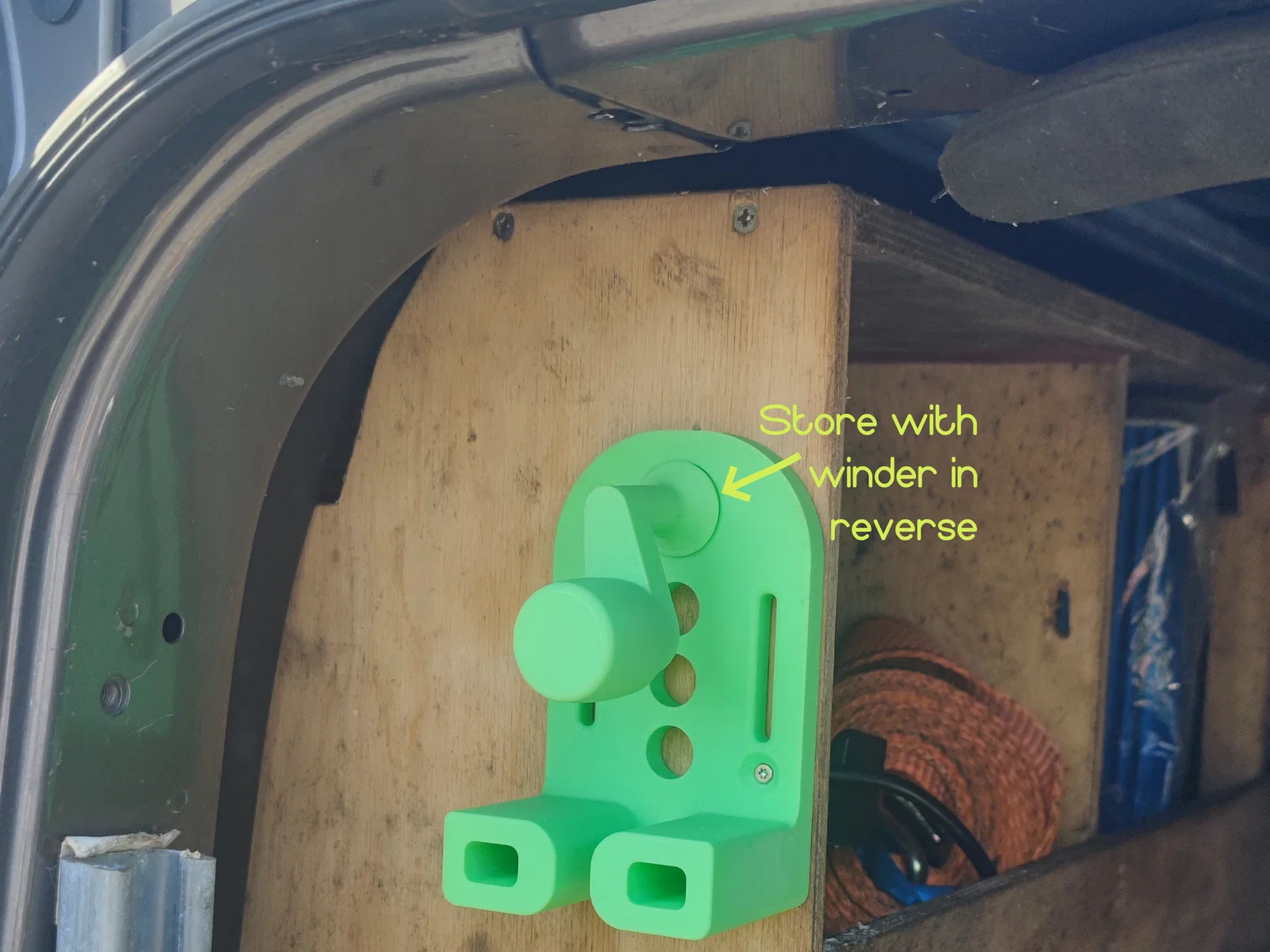

NOTE: Nếu bạn cũng gắn cố định tensioner như mình, bạn sẽ cần khoan một lỗ xuyên qua kệ/racking đủ lớn để trục đi qua. Phần “stop” trên trục đường kính 26mm nên lỗ phải lớn hơn kích thước này. Mình dùng mũi forstner 30mm và vừa khít, rất ổn.

Cải tiến trong tương lai

Khi test lần đầu, có 2 điểm mình sẽ chỉnh trong thời gian tới:

1. Mình làm phần đầu lỗ countersink hơi to quá một chút; không nghiêm trọng và hiện tại vẫn xài bình thường.
2. Mình muốn có cách giữ 2 phần đi chung để trục/winder không bị thất lạc. Mình có ý tưởng và sẽ thử.

Vậy nên nếu bạn muốn cập nhật khi v2 được upload, bấm follow ở đầu trang nha.

In 3D (Printing)

Mình sẽ upload hướng dẫn chi tiết hơn sớm, kèm file PDF để tải về. Còn với mình thì mọi thứ đều in bằng PLA+ với setting mặc định trong slicer.

• 0.2mm layer height
• 0.4mm nozzle
• 15% grid infill
• Tensioner - Không cần Supports
• Spindle và Knob - Không cần Supports
• Connecting Pin - Mình tự vẽ supports, sẽ có trong file 3mf

Mẫu này, đặc biệt là phần Tensioner, sẽ rất hợp để in với nozzle 0.6mm và layer height lớn hơn. Tuy nhiên mình mới chỉ test phần chốt nối và núm “click” với thông số in như ở trên.

Lắp ráp Winder

Mong là thiết kế của trục/winder làm cho việc ráp lại khá trực quan. Mình sẽ bổ sung ảnh chi tiết và PDF tải về sau.

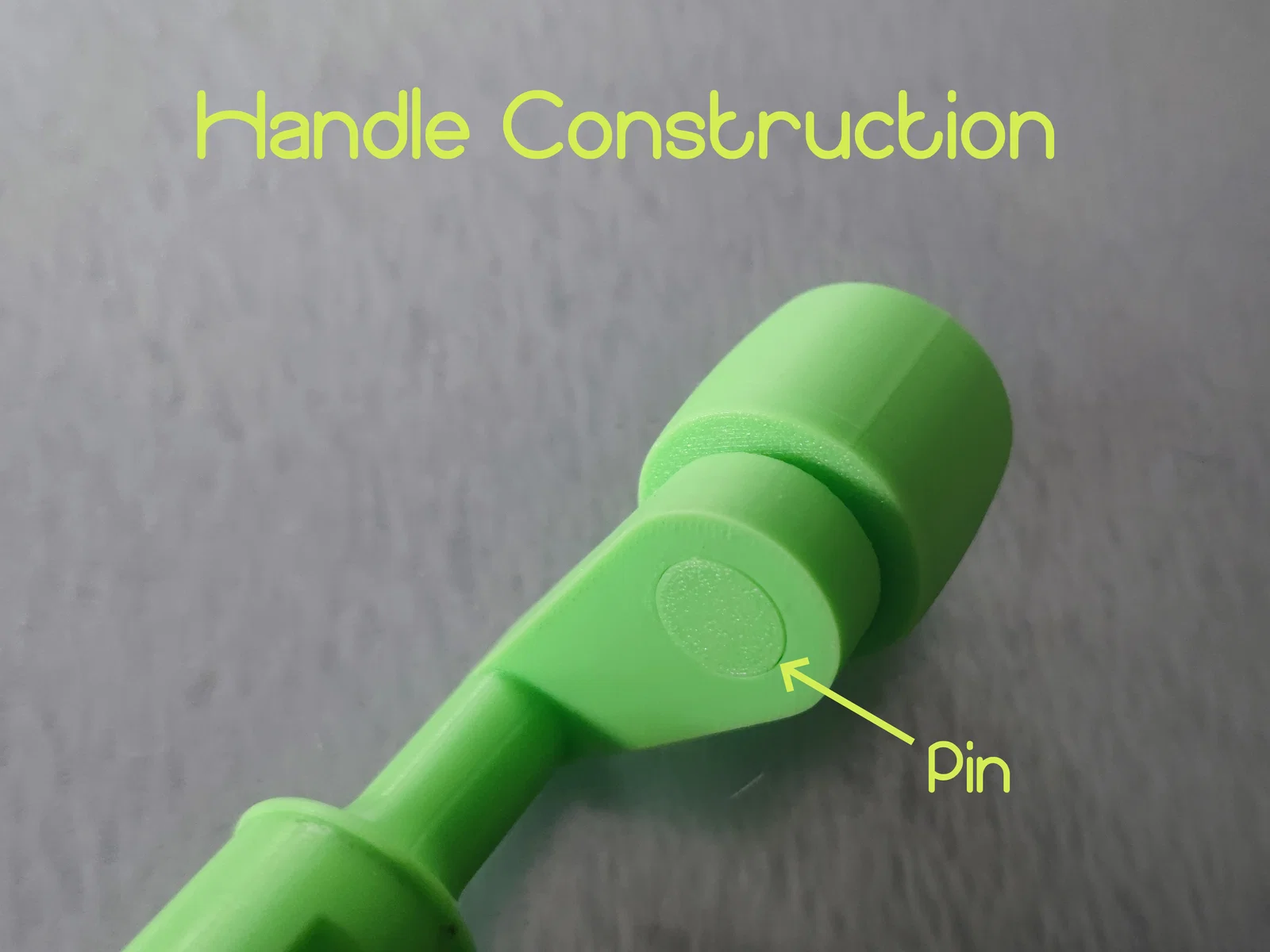

1. Chốt nối đi xuyên qua tay trục từ phía sau và nằm phẳng (flush) trong phần hõm (recess).
2. Núm (knob) bấm vào chốt nối cho đến khi “click” vào vị trí.

NOTE: Chốt nối phải vừa khít và KHÔNG xoay. Sau khi bấm vào, núm phải xoay trơn trên chốt nối.

Như mọi khi, mình rất hoan nghênh mọi góp ý, bình luận hay đề xuất chỉnh sửa/biến thể — mình sẵn sàng cân nhắc cho các bản phát hành sau.
