Giá đỡ máy chiếu đứng tự do 3 trục cho Epson PowerLite Home Cinema 1040

Mặc dù mẫu này được thiết kế cho Epson PowerLite Home Cinema 1040, bạn vẫn có thể chỉnh lại cái bracket gắn dưới đáy máy chiếu để canh đúng các lỗ mounting trên những model khác.

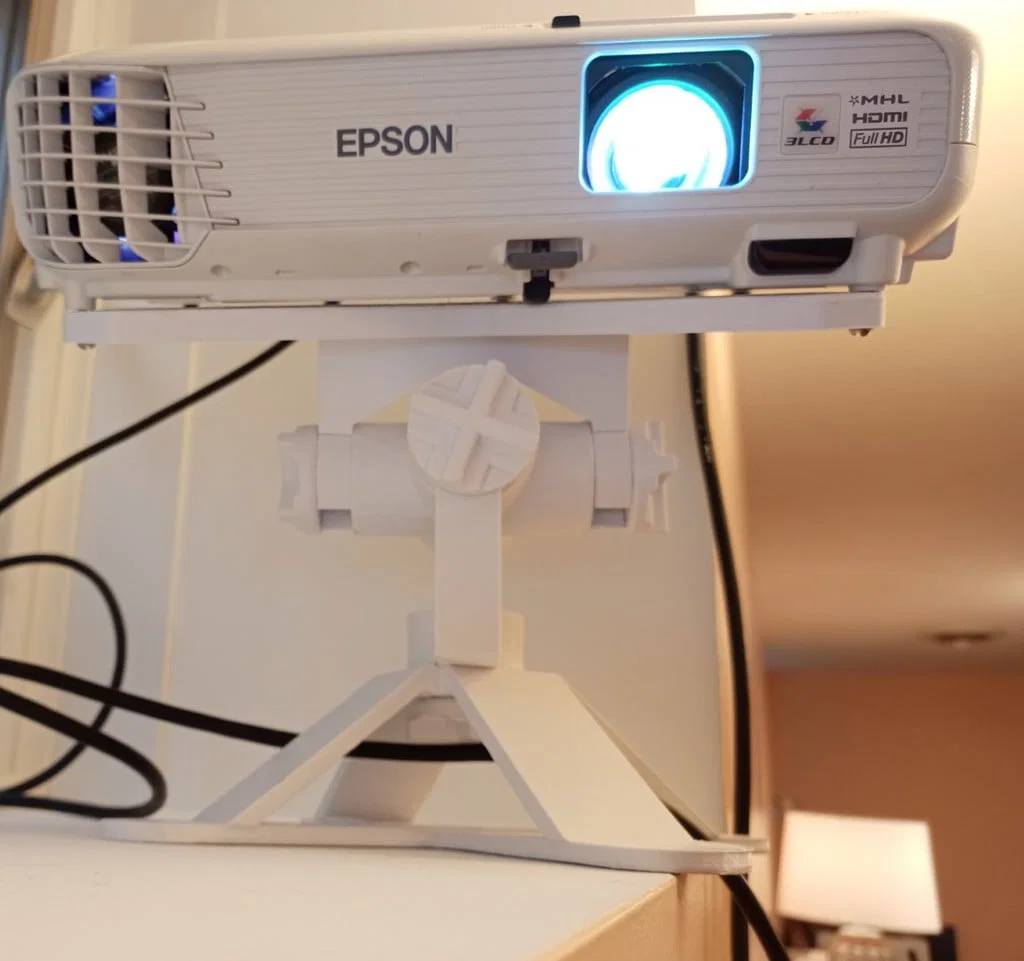

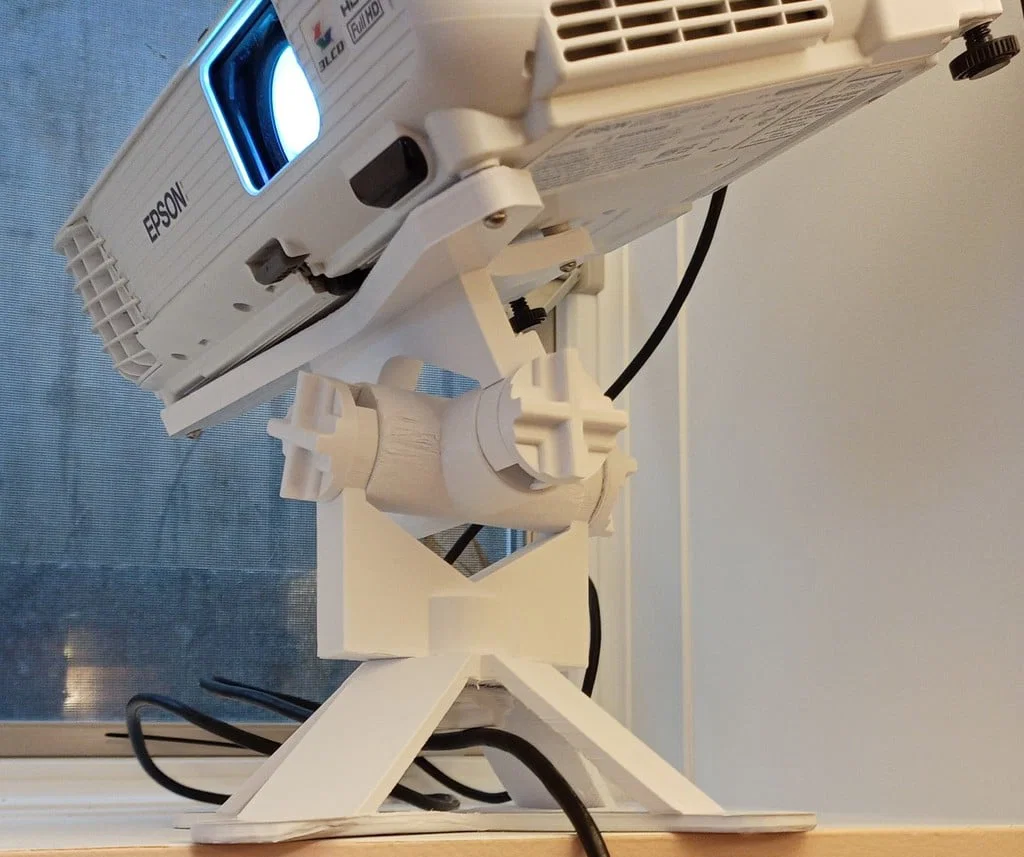

Đây là một bản remix để máy chiếu có thể đứng độc lập thay vì treo trên trần. https://www.thingiverse.com/thing:4024833 Các thay đổi gồm:

• Các lỗ gắn máy chiếu đã đổi để khớp với Epson PowerLite 1040

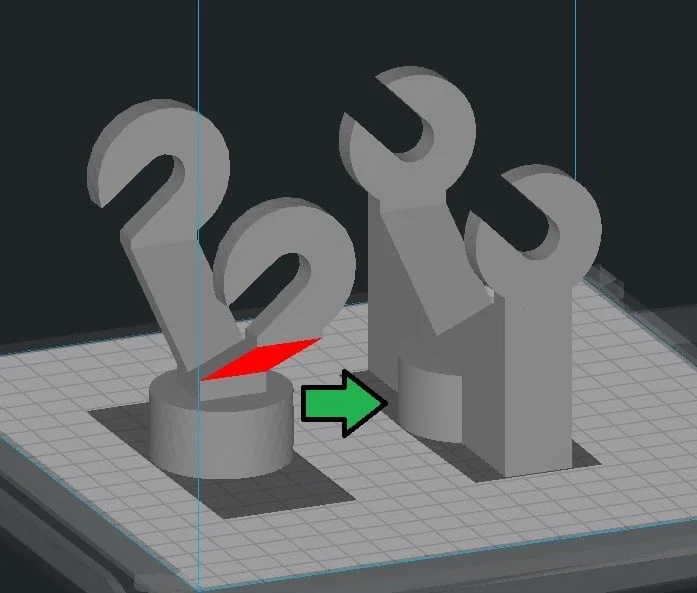

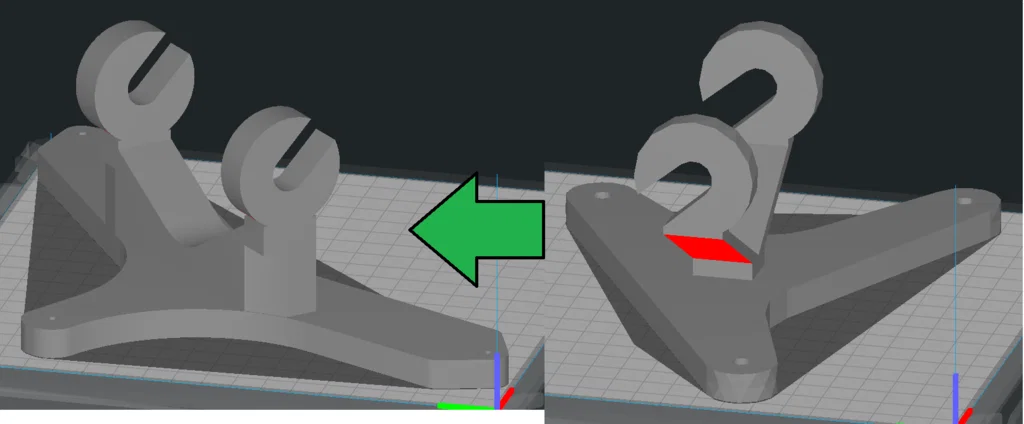

• Các khe (slots) trên support bracket đã xoay 180° để phù hợp với việc đổi từ “projector treo” sang “projector đứng”.

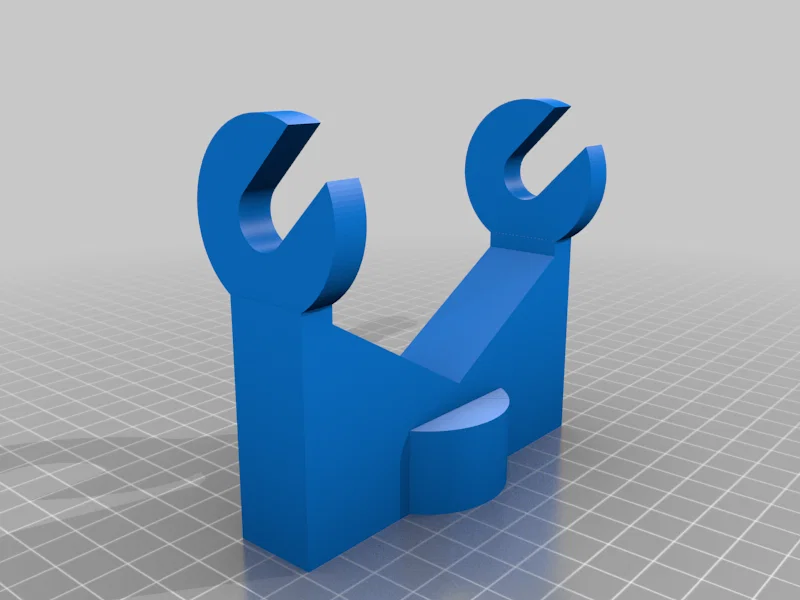

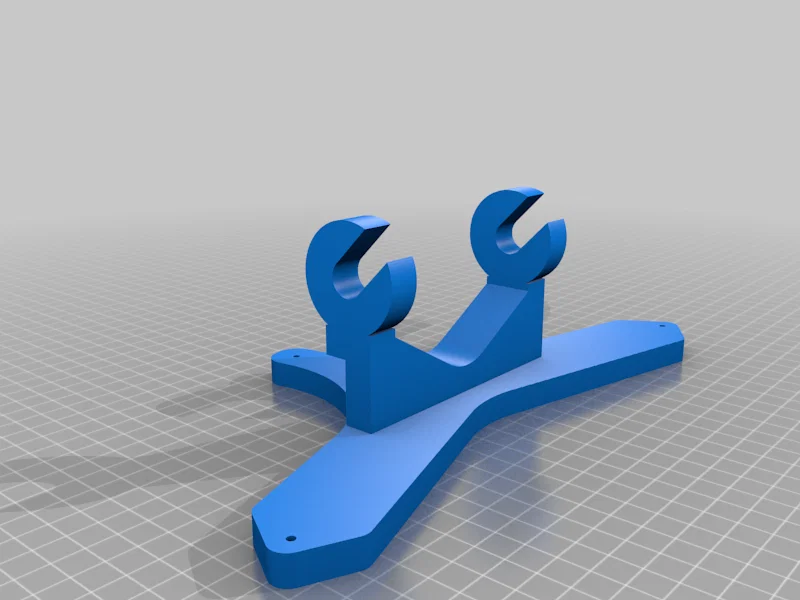

Mình thêm nhiều nhựa hơn cho cả hai chi tiết để tăng độ cứng, đủ sức đỡ máy chiếu (giảm moment do trọng lực tác dụng xuống lên các phần support dạng cantilever).

Hai phần mình chỉnh sửa cũng được đính kèm dưới dạng file STEP. Các file còn lại vẫn ở định dạng STL.

Print Settings:

Printer Brand: Monoprice

Printer: Maker Ultimate

**Rafts:** Yes

Supports: Yes

**Resolution:** 120

Infill: 45

**Filament:** Inland PLA+ White

Notes:

Mình dùng một ít mỡ silicone bôi lên ren để tránh kẹt ren trong lúc lắp ráp. Mình cũng dùng radial supports cho các con screw và những chi tiết tròn khác để canh đúng theo chi tiết. Mình khuyên nên in thử 1 con screw trước và kiểm tra xem có vừa không. Thiết kế này khá khít, nên bạn có thể cần thu nhỏ screw khoảng 1–5% để vặn vào shaft. Mình cố tình để các lỗ bắt vào máy chiếu nhỏ để mình có thể khoan rộng ra theo đúng loại screw mình đang có. Cuối cùng, khay in của mình là 200mm x 200mm và phần mount cho Epson chỉ vừa khi xoay khoảng 25° đến 35° để in theo đường chéo trên khay.
