Ngàm Orbiter phẳng Archetype v2 (Blackbird, Mjolnir, Atrocity)

1. Vấn đề creep
Sau khi dùng vài tháng, vấn đề của bản v1 là hướng layer không tối ưu cho việc phân bổ lực, và thành ngoài (outer wall) quá mỏng nên dẫn tới hiện tượng creep.
Để khắc phục, mình tăng độ dày outer wall lên 1.2mm để có thể in với 3 walls (dựa trên nozzle 0.4).

1.1 Model cải tiến và hướng in
Trước đây mình in nằm trên mặt bàn, nhưng mình phát hiện ra cách đó không tốt cho việc phân bổ lực.
Mình khuyến nghị nên in dựng đứng!

Mình muốn giảm tối đa support cho bản with_can, nhưng vẫn không tránh được🥲

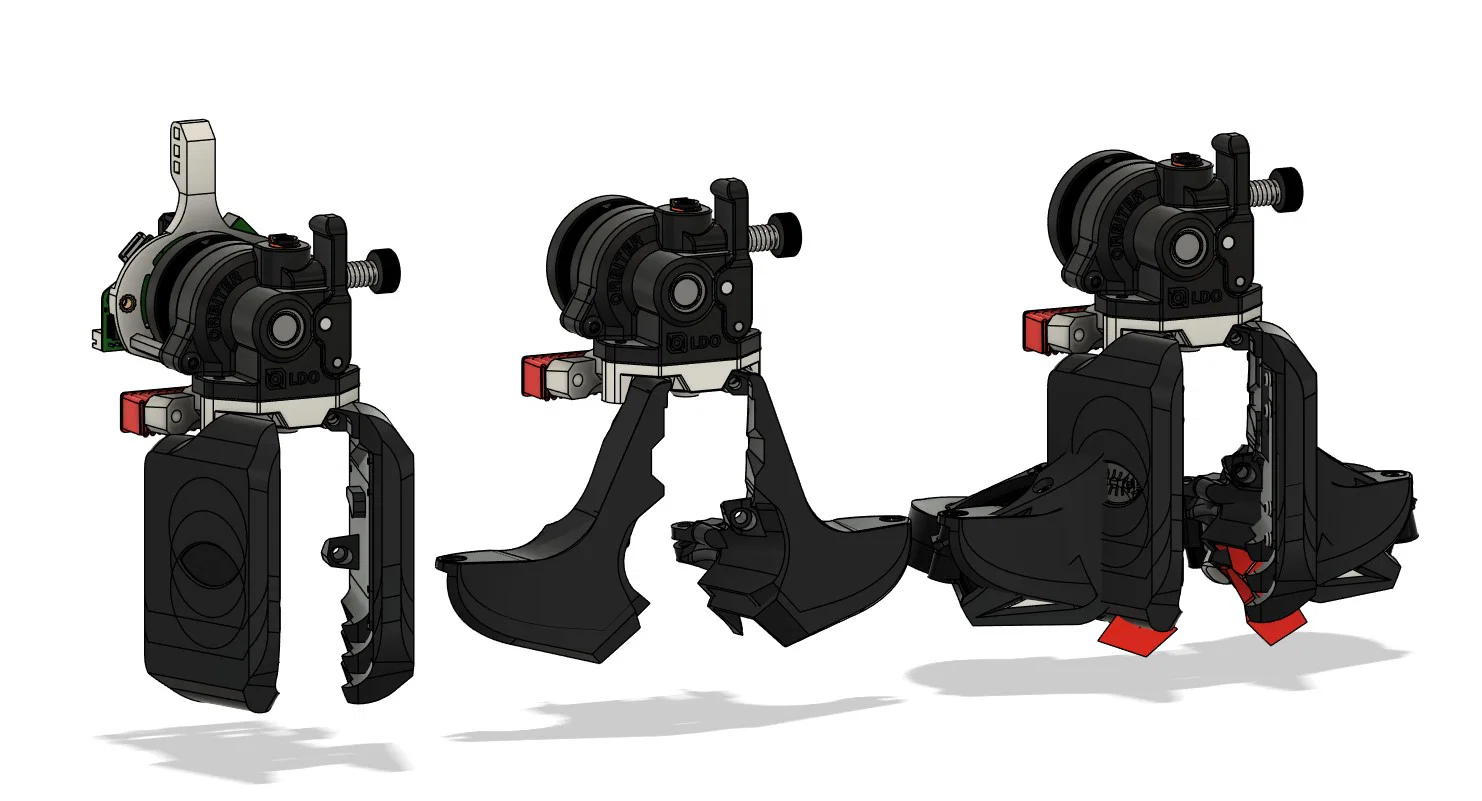

2. Tương thích với Archetype duct

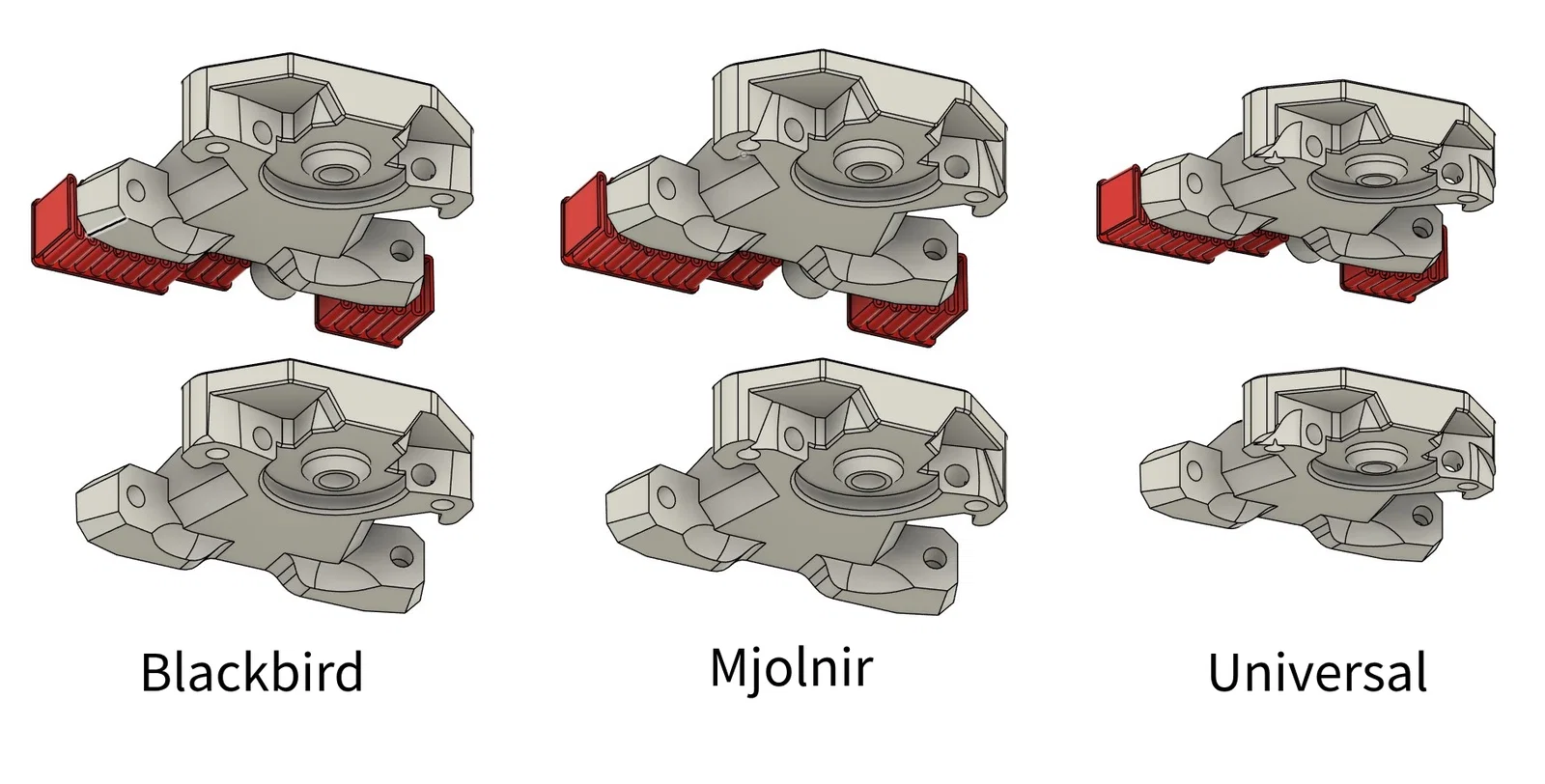

Model trước đây chỉ tương thích với Blackbird size nhỏ đã được chỉnh sửa thành 3 dạng:

• Blackbird (Small, Medium, Forbidden (Long)) compatible
• Mjolnir (Medium, Long) compatible
• Universal (Blackbird (All), Mjolnir (All), Atrocity) compatible
  Cá nhân mình đã xác nhận không có vấn đề gì khi test lắp (mounting) với Blackbird và Mjolnir, còn bản Universal thì mình chỉ mới kiểm tra trên CAD.

Mình không thể tự dùng/test hết mọi thứ được. Nhờ mọi người thử giúp và chia sẻ trải nghiệm hoặc vấn đề thông qua makes hay bình luận nha!🫡

----------------------------------- v1 --------------------------------------

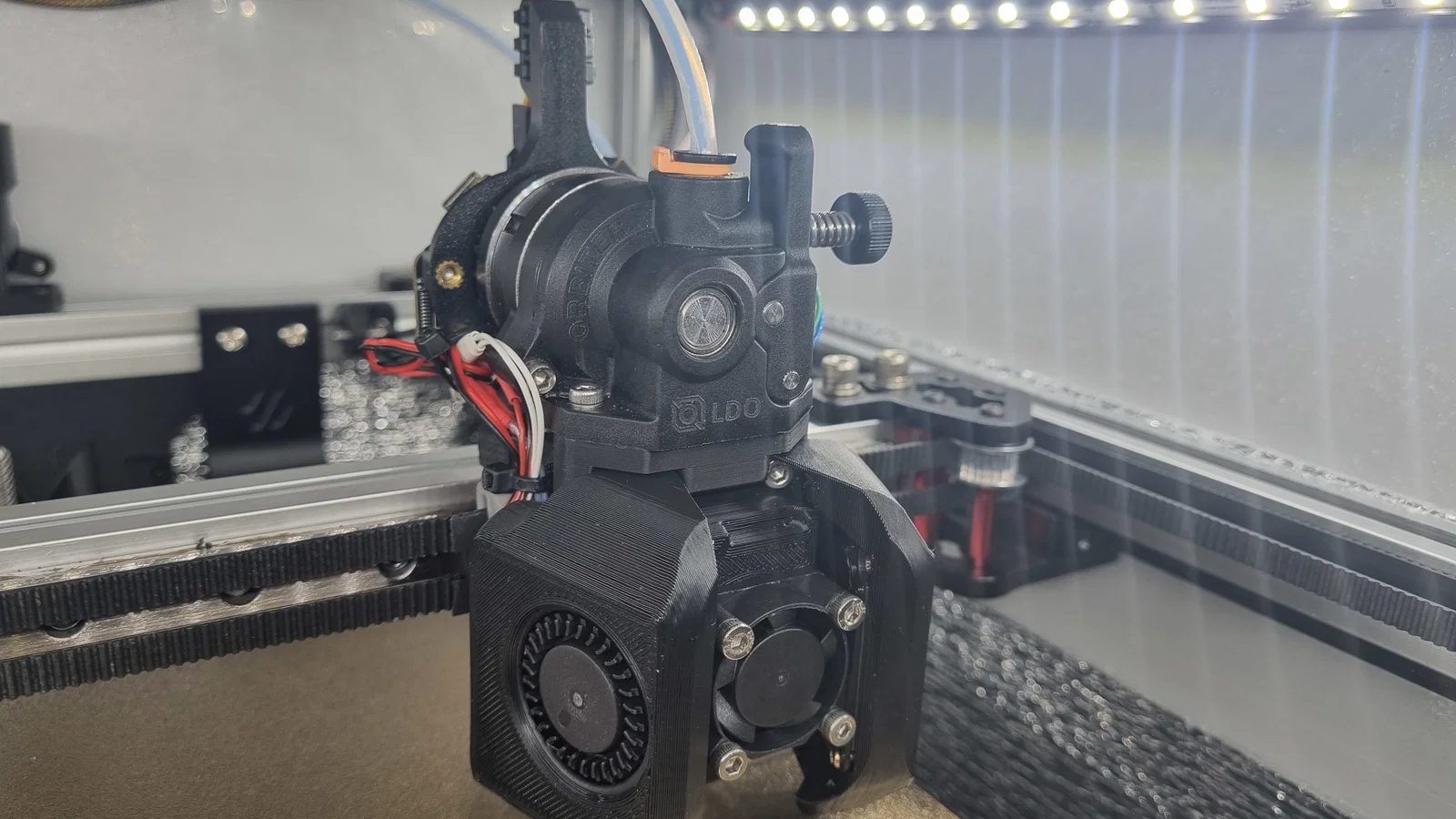

Orbiter đã được chỉnh sửa để có thể gắn trên một flat mount.
Khác với mount gốc, bản này không dùng m3 square nut, nên việc lắp archetype tool head có thể làm chỉ với heat set inserts.
Mình đã dùng cách heat set insert hơn 1 tháng và hoàn toàn không gặp vấn đề gì.

Không dùng được cho Breakneck!!
Hiện tại mình chỉ test trên Blackbird.

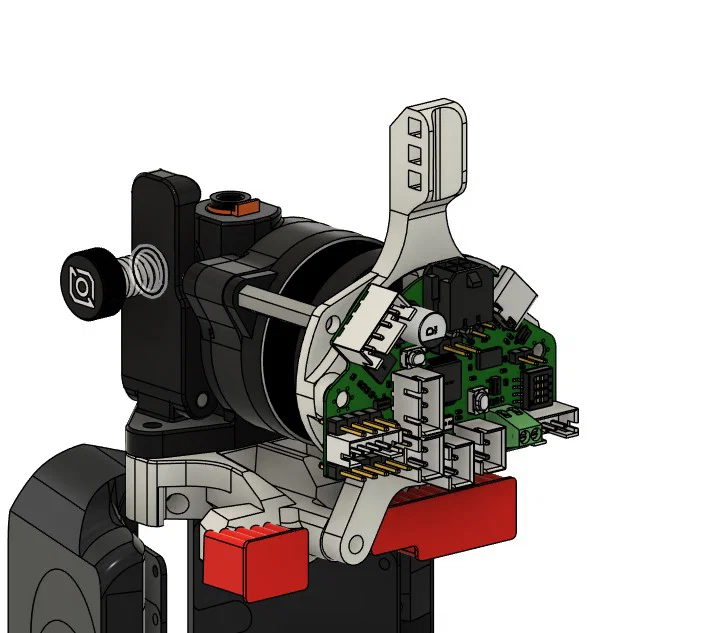

Standoff của ebb board dùng loại 20mm.
Nó được cố định rất chắc nhờ chống đỡ 3 điểm, kèm thêm một lỗ phụ cho orbiter mount.

Ebb36 mount tham khảo thiết kế aluminum mount của djos_1475.

Phần giải thích có thể hơi kỳ do mình dùng công cụ dịch.🥲
