Vòng quay bảng nhân hài hước (The funny multiplication wheel)

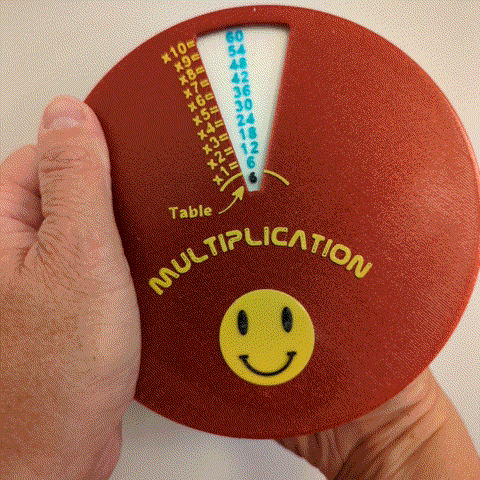

Mình dùng Fusion 360 để thiết kế và in 3D một dụng cụ vui vui giúp ôn lại bảng cửu chương từ 1 đến 12. Xoay bánh xe bằng tay quay để chọn bảng mà bạn muốn học thuộc.

Ngoại trừ bước 2 có thể cần người lớn hỗ trợ, thì các bé cũng có thể tự lắp ráp cho vui trước khi bắt đầu ôn bảng nhân.

Tất cả chi tiết đều được in bằng PLA. Mình có cung cấp file .stl, .3mf và .gcode.

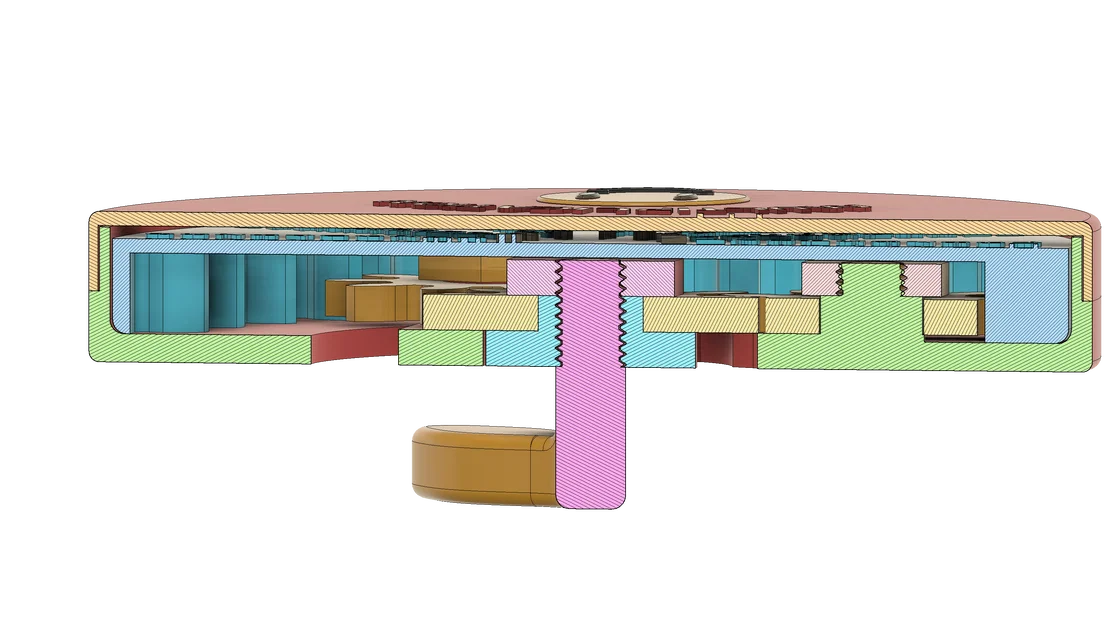

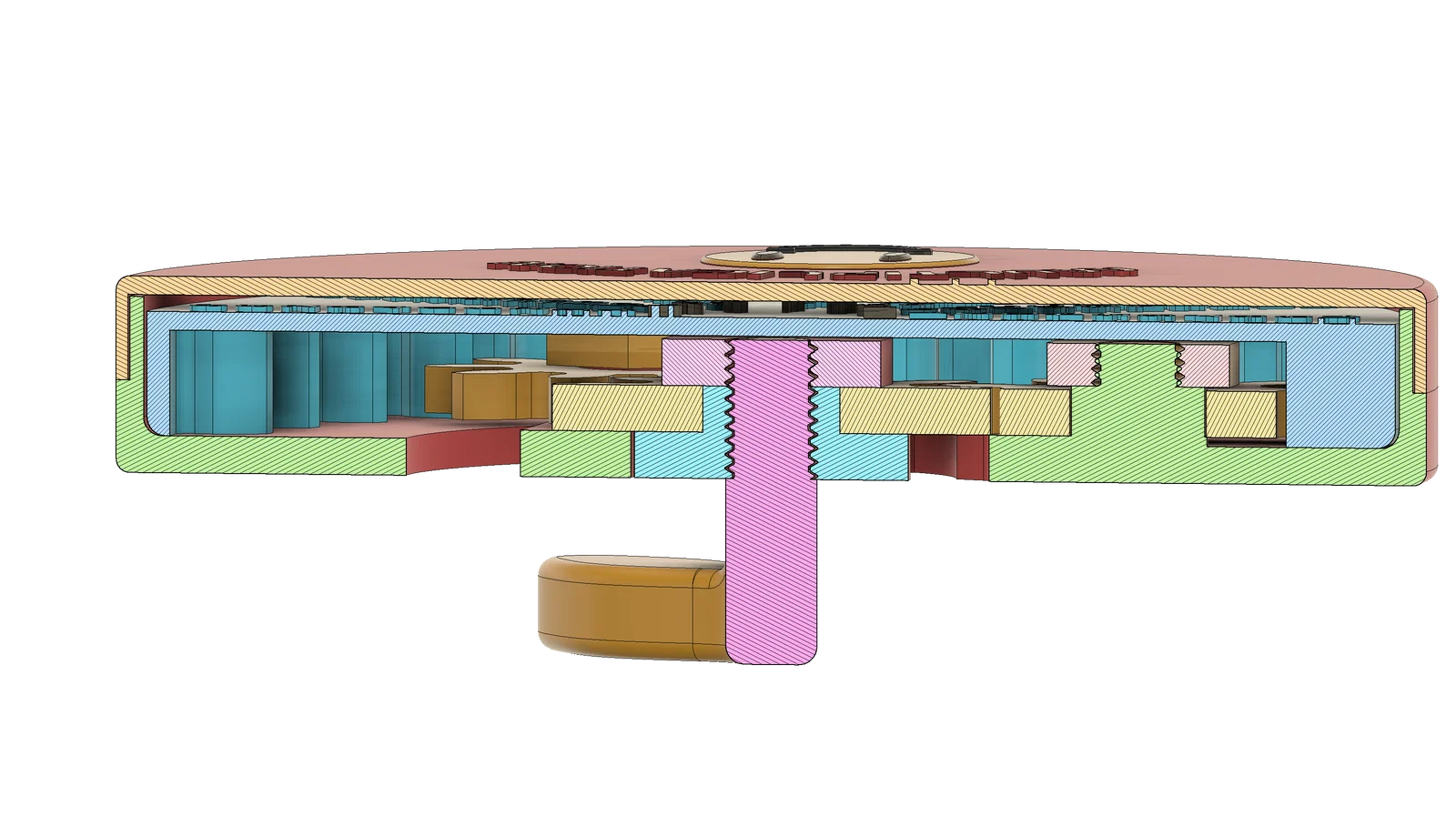

Mình cũng chia sẻ file .step và .f3d để bạn có thể chỉnh dung sai (tolerances) theo nhu cầu, rồi tùy biến model theo ý thích.

1. In tất cả các file


2. Lắp “Base_engrenage_central” với một spur gear (dùng hơi mạnh tay một chút, vì chúng cần ép khít vào nhau).

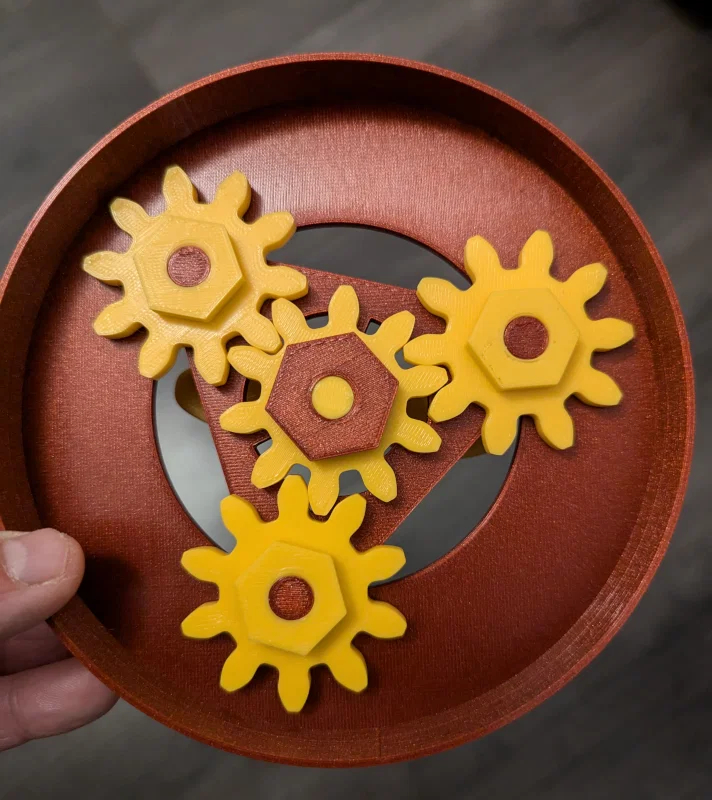

3. Đặt 3 bánh răng còn lại lên phần đế (file “Base_satelittes”), chúng phải quay trơn, không bị kẹt quanh trục; sau đó gắn 3 con ốc (nut) giống nhau (file “Ecrou_d10_satelittes”) để chúng không bị rơi ra.

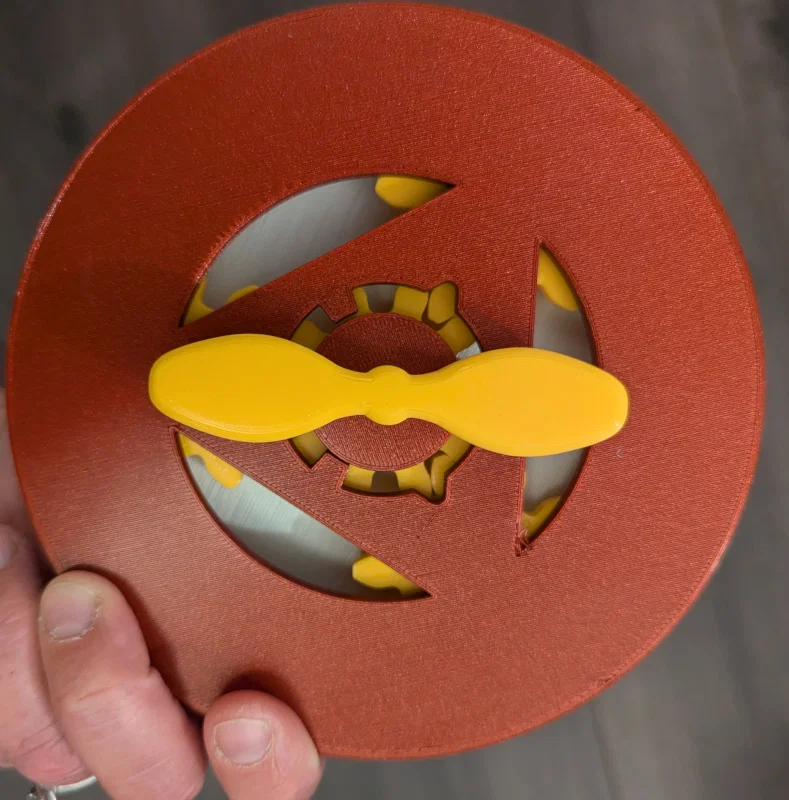

4. Đặt cụm “Base_engrenage_central” + “spur gear” (từ bước 2) vào đúng vị trí ở giữa của phần “Base_satelittes”. Gắn tay quay (file “Poignee_manivelle”) vào cụm như hình minh họa.

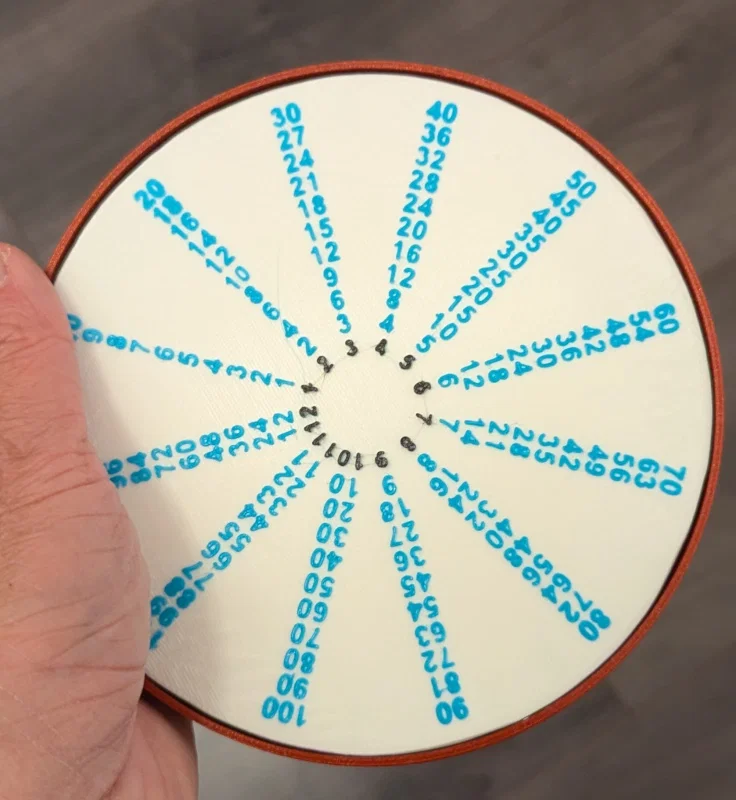

5. Đặt crown wheel (file “Couronne”) như trong hình bên dưới.

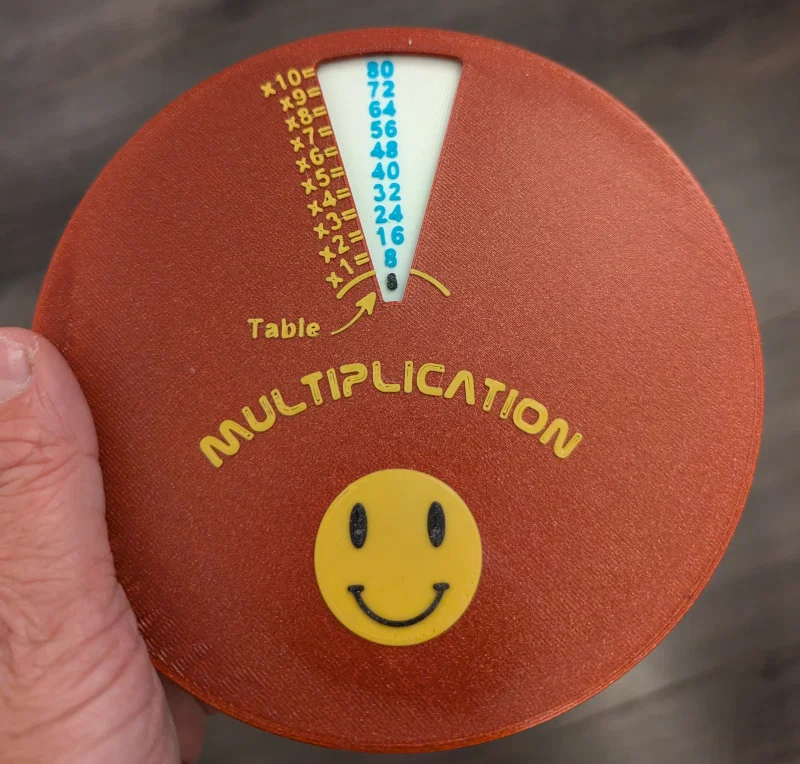

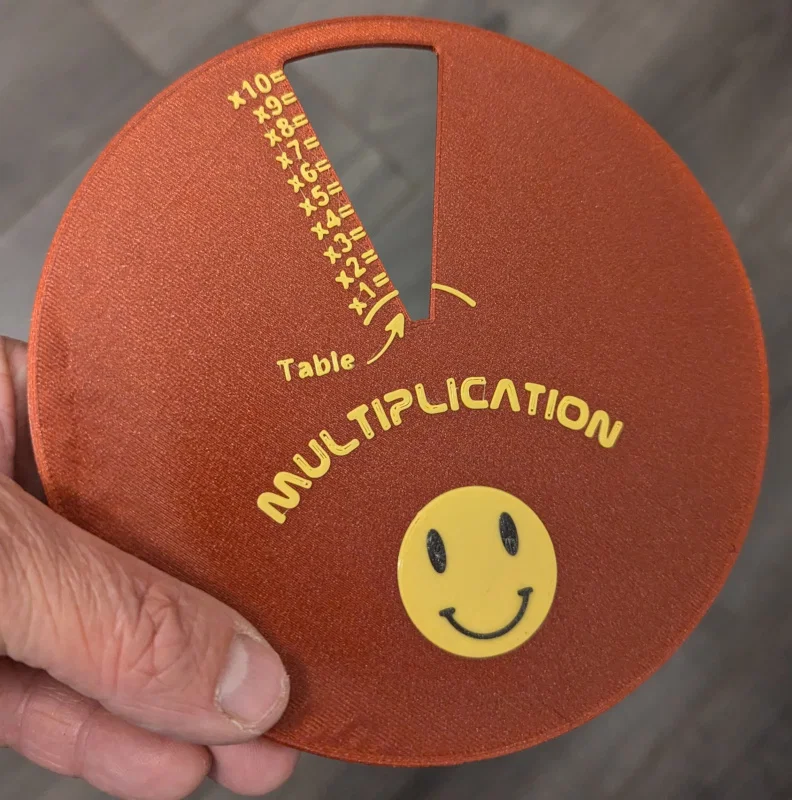

6. Việc còn lại là đậy nắp hộp lên toàn bộ cụm.


Sẵn sàng học thôi 😊
