Giá Treo Cuộn Filament Multiboard (Multiboard Filament Spool Holder)

Giá Treo Cuộn Filament cho Hệ Multiboard

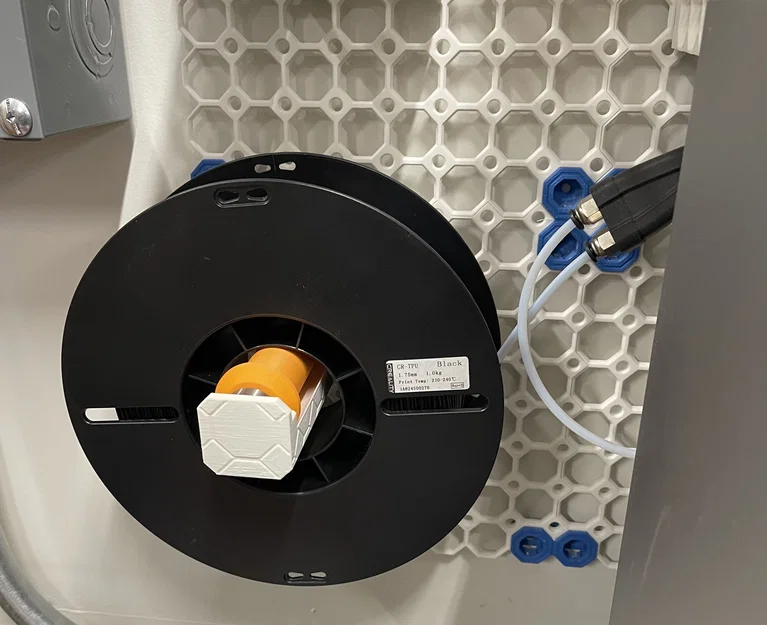

Dùng để gắn một cuộn filament lên tường Multiboard của bạn. Mình dùng cái này cho những cuộn không tương thích với AMS, như hình bên dưới. Mình có thấy nhiều thiết kế trên mạng, nhưng cái nào cũng có vài điểm mình không ưng nên tự thiết kế cái của mình. Bộ này gồm 4 phần in và dùng 2 vòng bi 608 làm trục.

Cập nhật Version 2.1

Đã cập nhật các chốt push-fit sang chuẩn mới của Multiboard: bolt-locked inserts. Nhờ vậy bạn có thể dùng một Small Thread - Lite Multipoint để khóa một Heavy Weight-bearing Hook Snap, đảm bảo giá treo cuộn spool không bao giờ rớt khỏi tile Multiboard. Thực tế mình chưa từng gặp trường hợp giá bị rớt khỏi Multiboard, nhưng nếu bạn nào có gặp thì đây là cách xử lý. Nếu bạn không bị vấn đề này thì không cần cập nhật.

Parts

Required, non-printed

• (2) vòng bi 608 cho các trục

Required printed parts, depending on application

• (1) Small Thread - Lite Multipoint
• (1) Heavy Weight-bearing Hook Snap
• (1) Multiboard Snap

          hoặc

• (1) Moderate Weight-Bearing Snap
• (1) Multiboard Snap

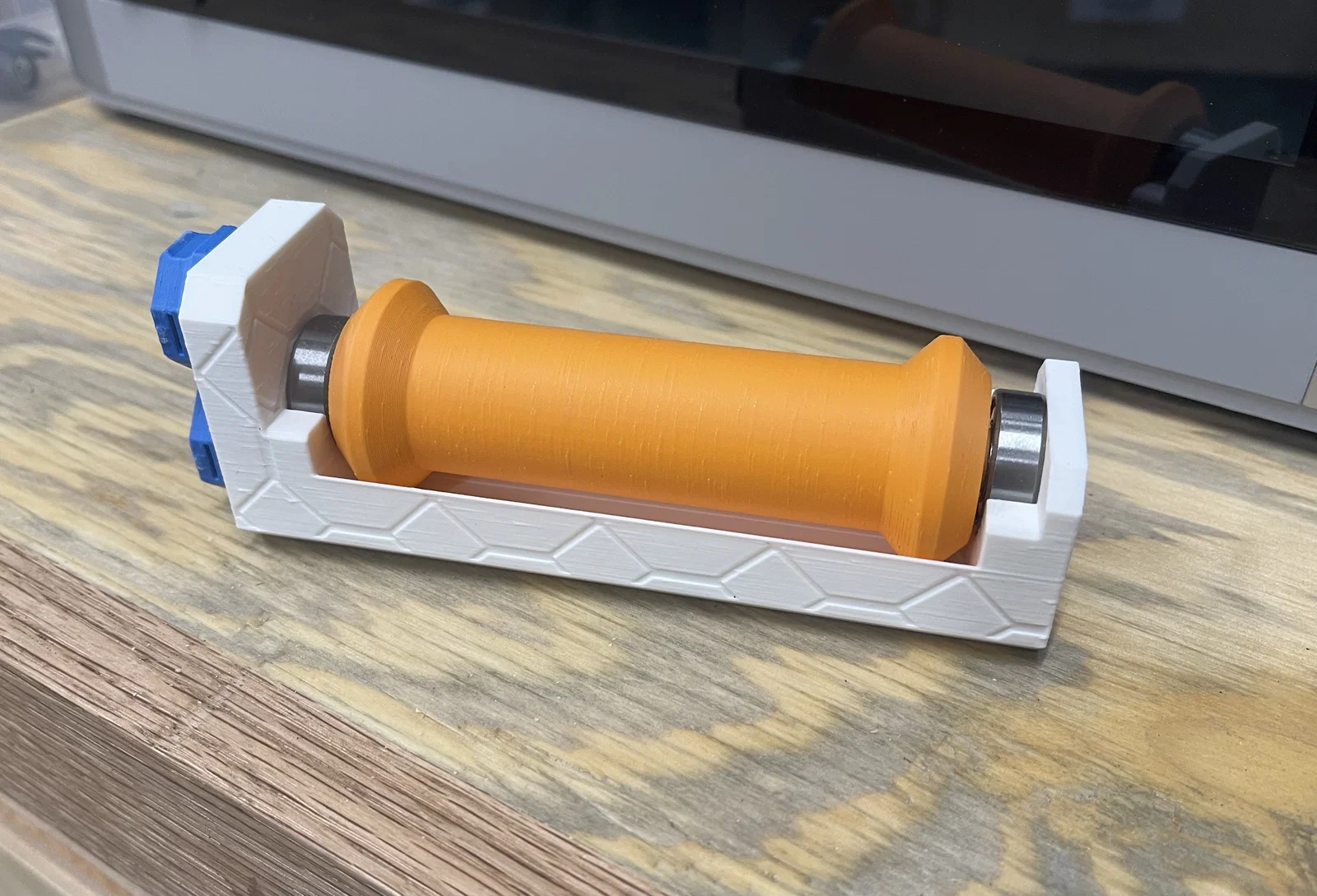

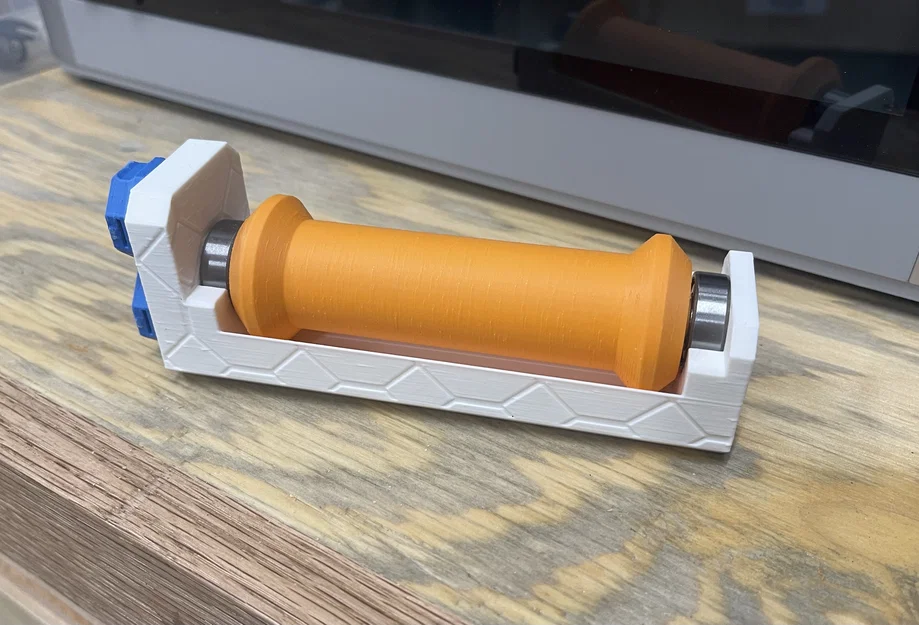

Bốn phần in gồm: khung chính (main frame), con lăn (roller) và 2 trục (axles). Mình tách trục ra khỏi roller để dễ in hơn. Hai trục được ấn vào roller, sau đó vòng bi sẽ lắp lên trục. Tiếp theo, cụm roller kèm vòng bi sẽ được bấm nhẹ (snap) vào khung. Dung sai hơi khít, nhưng mọi thứ sẽ ráp vừa với nhau chỉ cần dùng thêm một chút lực.

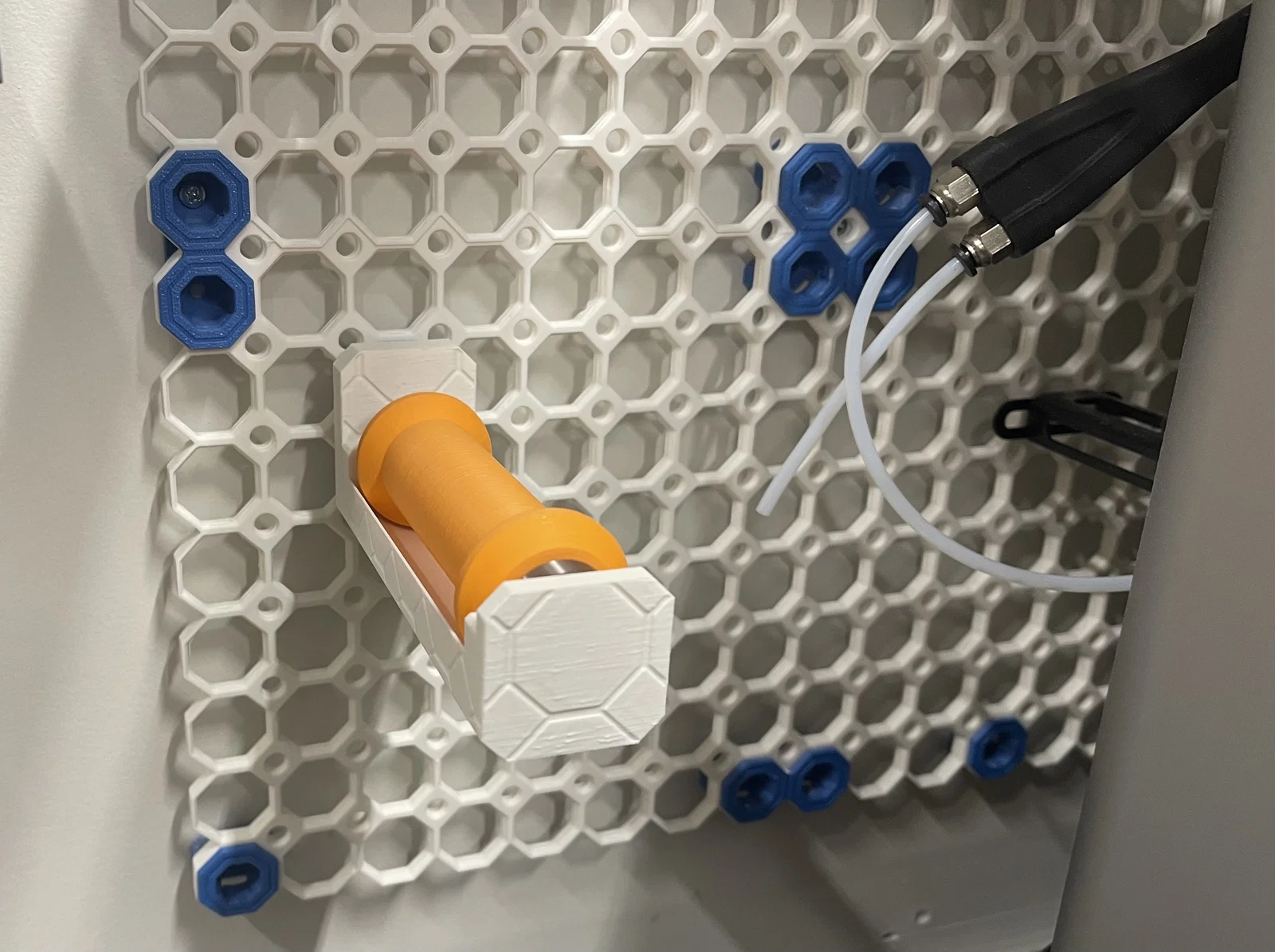

Gắn lên Multiboard Tiles

Version 2.1

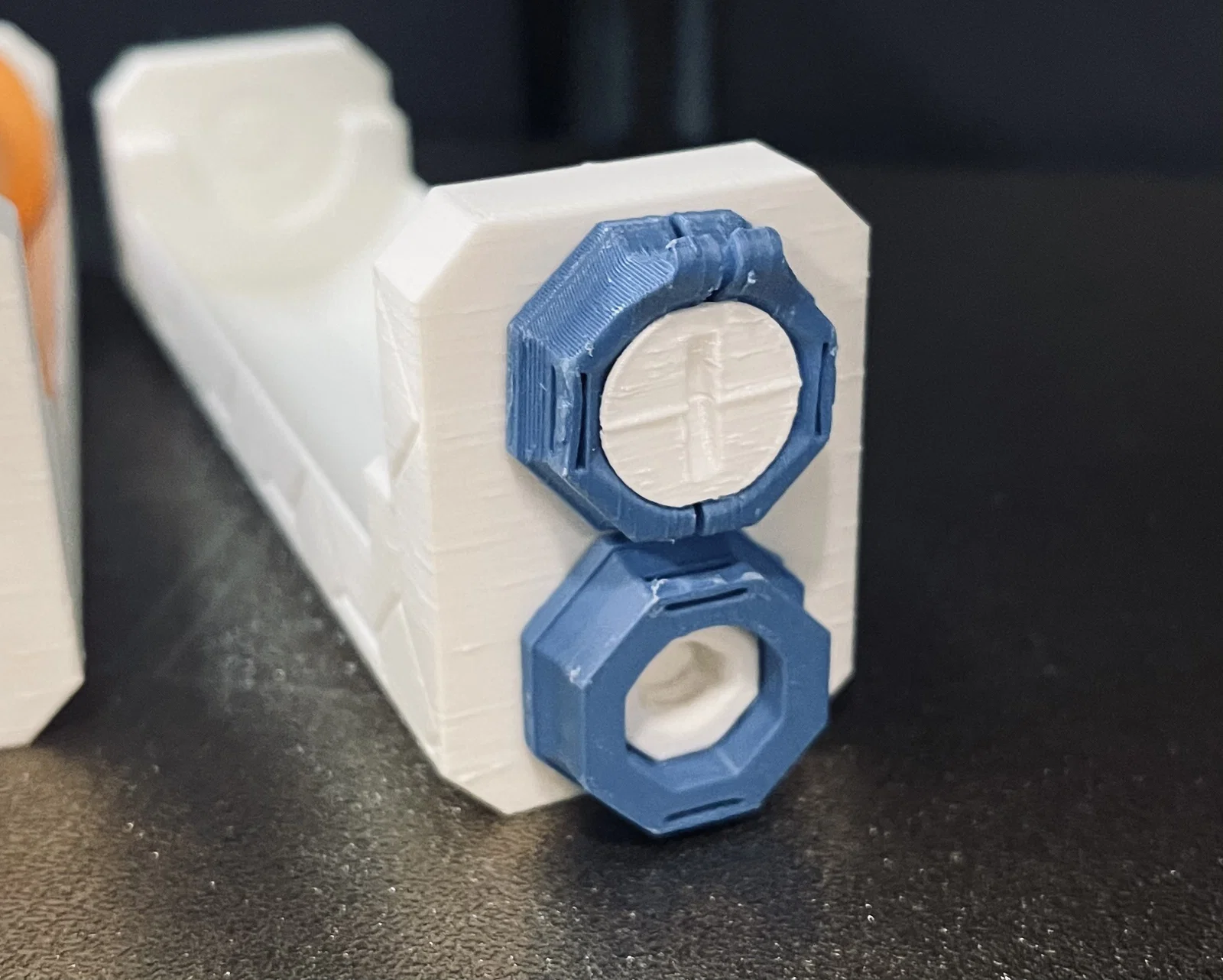

Spool holder Version 2.1 được gắn lên các tile Multiboard thông qua 2 Bolt-Locked Inserts (chốt push-fit). Việc này cho phép bạn dùng Small Thread - Lite Multipoint để khóa Heavy Weight-bearing Hook Snap, giúp đảm bảo spool holder không bao giờ rớt khỏi tile Multiboard.

Print Settings

Mình đề xuất dùng supports cho phần khung (frame) để đỡ cho 2 chốt push-fit của Multiboard. Vẫn có thể in không cần supports nếu bạn đã tinh chỉnh print settings chuẩn, nhưng dùng supports sẽ đảm bảo ra đẹp. Phần roller và axles nên in theo phương dựng đứng.

Các thiết lập in tiêu chuẩn của Multiboard dùng ổn (layer 0.2mm, 3 walls, 15% infill), nhưng mình có tăng infill của phần khung lên một chút để chắc hơn (15%) là chạy ngon rồi.
