Beelink Mini S12 - Bộ rack mount 10 inch
Bộ rack mount 10" cho Beelink Mini S12, lắp vừa chuẩn dạng 1U. Dùng vít theo máy (bộ VESA) để bắt PC vào baseplate, rồi bắt faceplate với vít M5 và ê-cu. Khuyến nghị in baseplate nằm nghiêng để cứng vững.
4.6K
Lượt Xem
58
Lượt Thích
547
Lượt Tải
Cập Nhật Apr 19, 2026
Mô tả

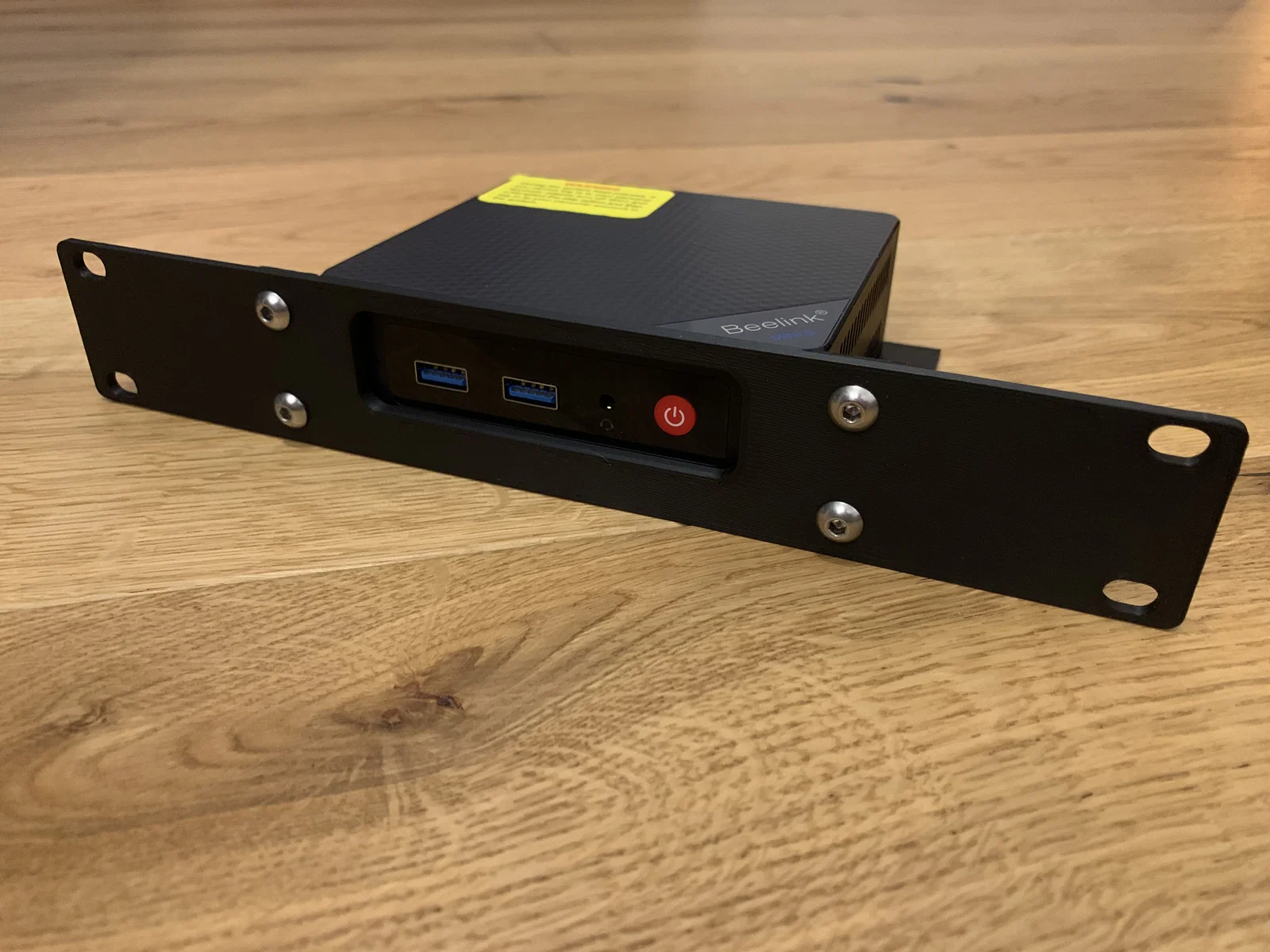

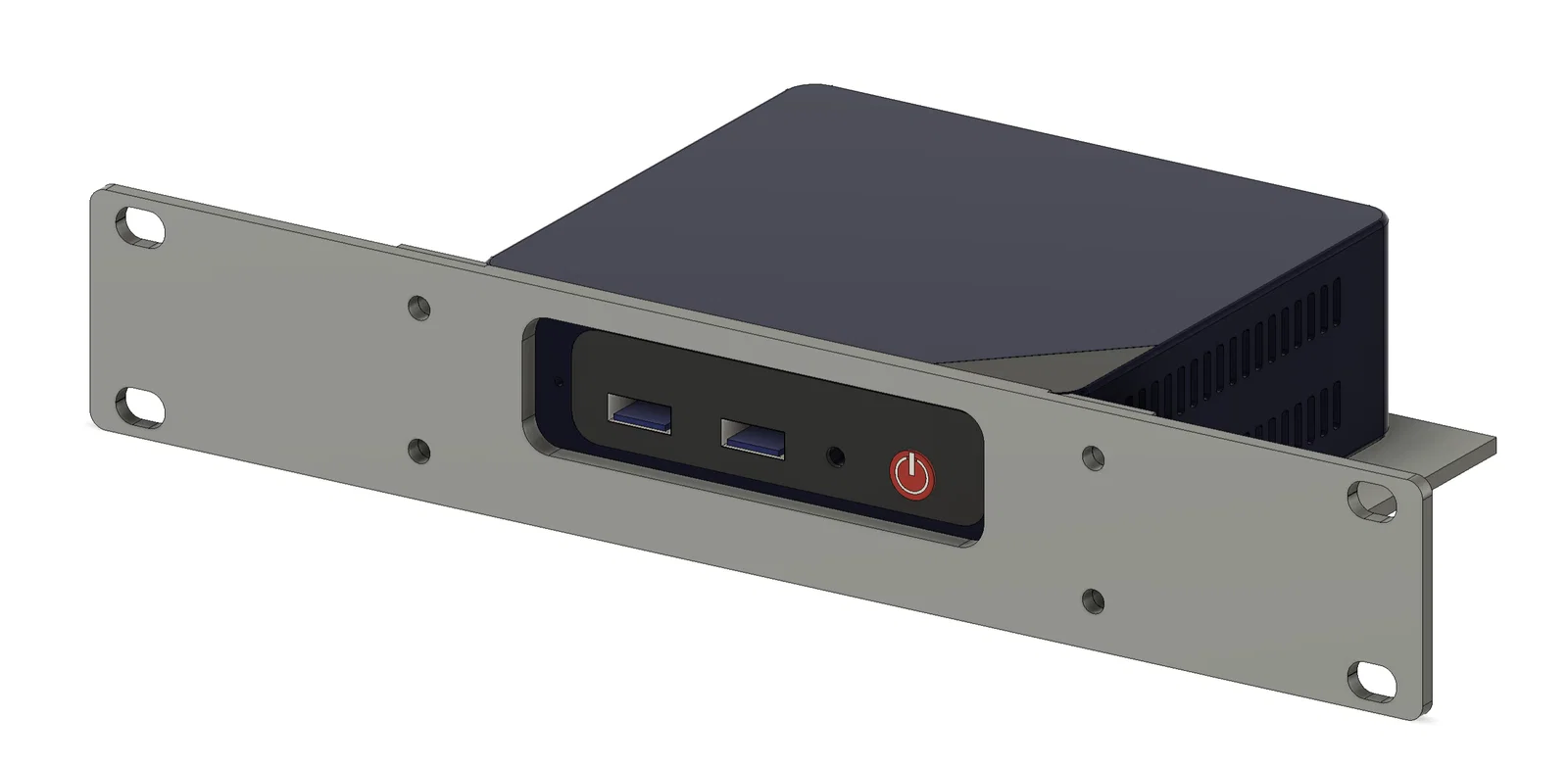

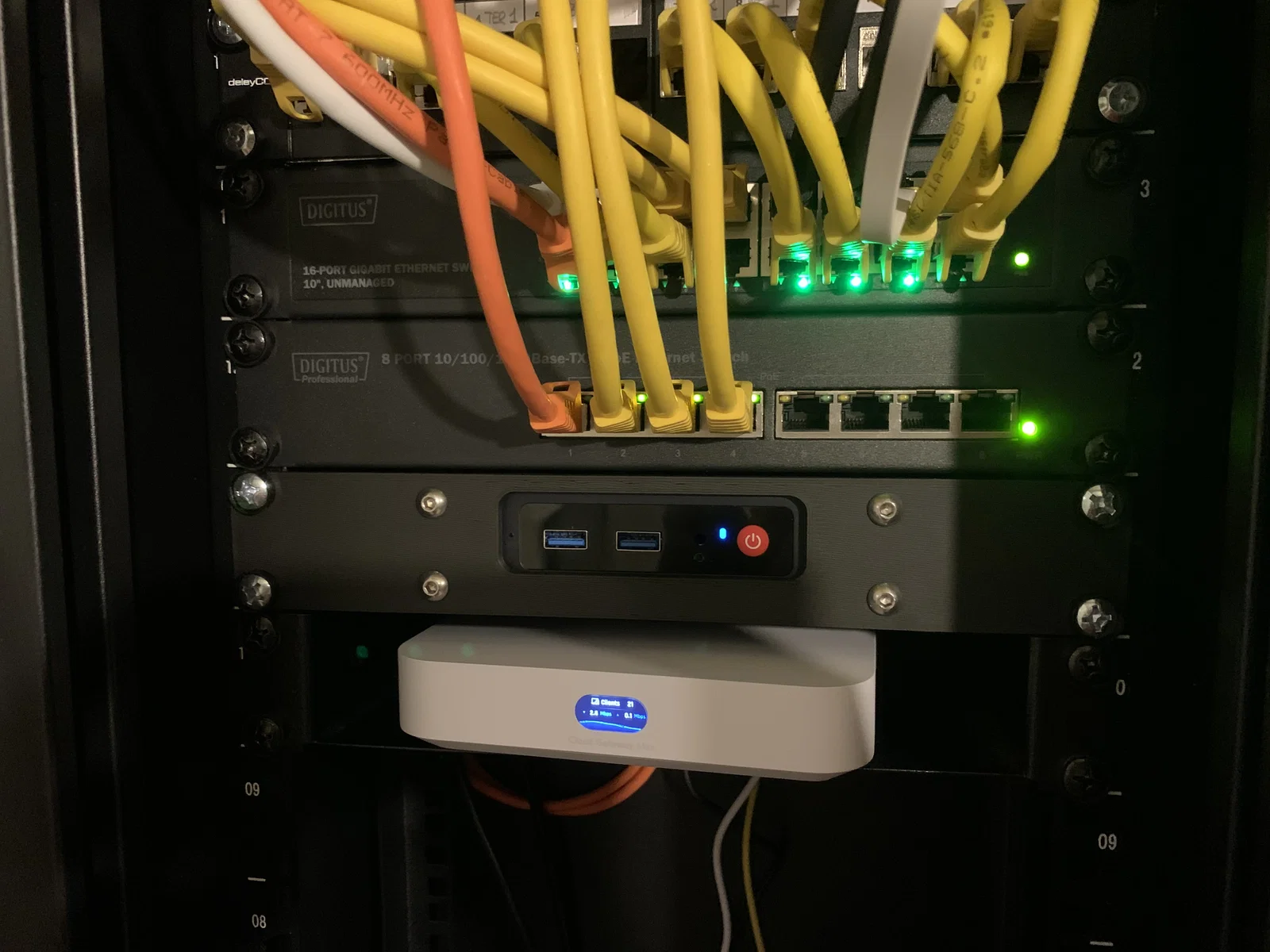

Beelink Mini S12 vừa khít trong tủ rack server như một thiết bị 1U. Mình đã thiết kế một bộ rack mount đơn giản cho rack 10". Dùng các con vít đi kèm theo Beelink mini PC (dành cho ngàm VESA) để cố định máy vào tấm đế (baseplate), rồi bắt tấm mặt (faceplate) vào tấm đế bằng vít M5 và ê-cu.
Để cứng vững tối đa:
- In tấm đế với mặt biên (side profile) hướng xuống bàn in (tức là “in nằm nghiêng”), như vậy sẽ không bị tách lớp (layer splitting) (đây cũng là lý do chính thiết kế này tách thành 2 phần riêng)
Lưu ý: các khoét lỗ trên tấm đế được làm để vừa với chân cao su của PC và giúp đạt form factor 1U.
