Mô hình động cơ bước NEMA 17 (STL file chuẩn cho thiết kế)

Mô hình động cơ bước NEMA 17 chuẩn kỹ thuật

Bạn đang loay hoay trong quá trình thiết kế khung máy in 3D, máy CNC hoặc cánh tay robot mà thiếu đi một bộ phận giả lập chính xác? Đừng lo, mô hình 3D của động cơ bước NEMA 17 này sẽ là giải pháp hoàn hảo giúp bạn bố trí linh kiện một cách khoa học nhất. Đây là file thiết kế được xây dựng dựa trên thông số kỹ thuật thực tế của dòng motor NEMA 17 phổ biến, đảm bảo sự tương thích cao trong môi trường mô phỏng CAD hoặc in mẫu thử nghiệm lắp ráp.

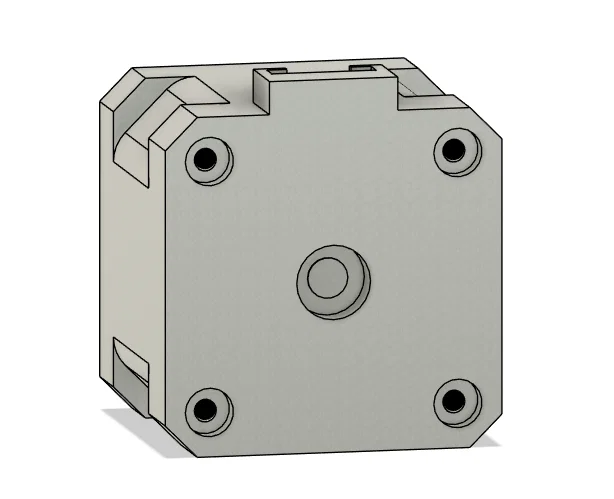

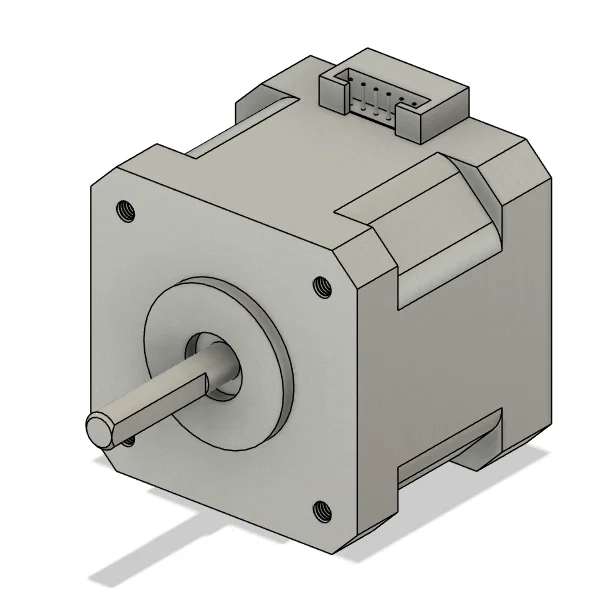

Thay vì phải bê nguyên một chiếc động cơ thật nặng nề vào các bản phác thảo ban đầu, bạn có thể sử dụng file này để in 3D một mẫu nhựa gọn nhẹ. Việc này giúp bạn dễ dàng đo đạc, kiểm tra khoảng cách bắt ốc và không gian lắp đặt mà không sợ làm hỏng linh kiện điện tử đắt tiền. File STL này được mô phỏng chi tiết phần thân, trục xoay và các vị trí bắt vít, giúp bạn dễ dàng hình dung thực tế trước khi đi vào lắp ráp chính thức.

Các đặc điểm chính và lưu ý cho người dùng:

• Thiết kế chuẩn xác: Tỉ lệ 1:1 theo kích thước của dòng NEMA 17 tiêu chuẩn công nghiệp.
• Tối ưu cho thiết kế: Hỗ trợ người dùng kiểm tra nhanh các khớp nối và khoảng cách trong bản vẽ lắp ráp.
• Chất liệu in khuyến nghị: Bạn nên dùng nhựa PLA hoặc PETG để in mẫu, vì các loại nhựa này có độ cứng cáp tốt và dễ gia công.
• Thiết lập in 3D: Khuyên dùng độ phân giải layer height 0.16mm hoặc 0.2mm để đạt được độ chi tiết cần thiết cho các lỗ bắt ốc.
• Lưu ý lắp ráp: Mô hình này chỉ dùng cho mục đích kiểm tra kích thước và bố cục, không có khả năng hoạt động điện tử thực tế.
• Tiện ích thực tế: Rất hữu ích cho các bạn sinh viên kỹ thuật hoặc các nhà sáng chế đang phát triển dự án robot, máy in 3D tự chế tại nhà.

Nhìn chung, đây là một tài liệu tham khảo không thể thiếu cho bất kỳ ai đang mày mò với các dự án tự động hóa. Việc sở hữu một mô hình mẫu bằng nhựa sẽ giúp quy trình thiết kế của bạn trở nên chuyên nghiệp, hạn chế tối đa các sai sót về không gian trước khi đặt mua các linh kiện phần cứng thật sự.
