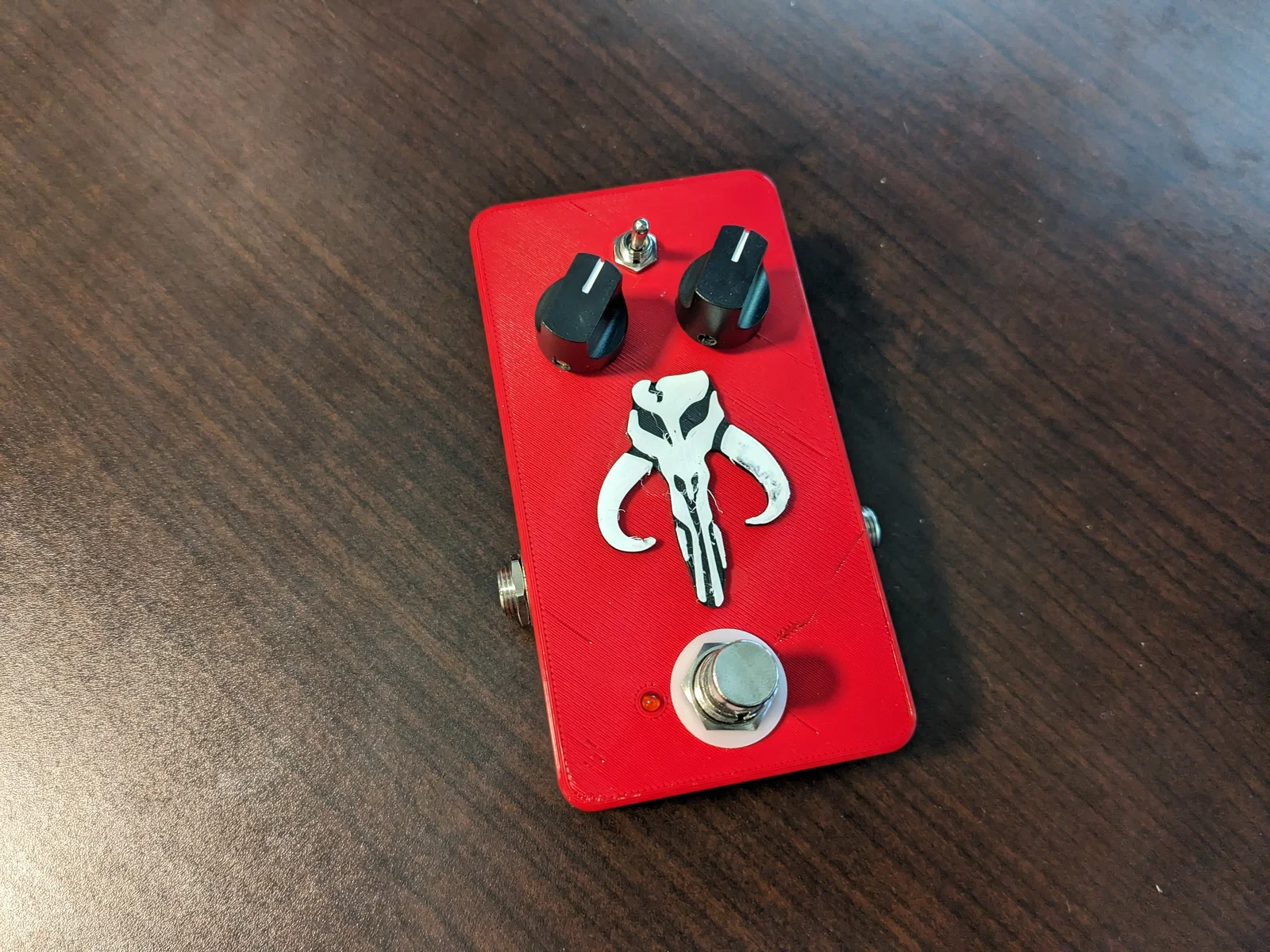

Vỏ Guitar Pedal Enclosure V3.0 (hộp 1590Bish)

20241008 - Cập nhật: thêm phiên bản không có lỗ.

Sau 8 năm cùng nhiều bản in và thiết kế khác, mình quay lại điểm bắt đầu. Hồi 2015, trước cả khi mình lắp xong chiếc máy in 3D đầu tiên, mình đã bắt đầu làm vài thiết kế 3D cơ bản. Mẫu đầu tiên mình đăng là Guitar Pedal Enclosure:

https://www.thingiverse.com/thing:645580

Đúng là thiết kế hồi đó có vài vấn đề và mình chưa có dịp sửa, cho tới bây giờ.

Mình thiết kế lại từ đầu trong Fusion 360 và tiếp tục dựa theo kích thước của hộp 1590b. Hộp kích thước 112mm x 62mm x 31mm. Nắp gài bằng khớp force-fit nhưng vẫn có thể tháo ra bằng tua vít dẹp.

Nếu bạn in phần hộp úp mặt xuống thì sẽ không cần support.

Còn chuyện nhiễu khi không dùng hộp kim loại thì sao? Hoàn toàn có thể xảy ra, nhưng nếu bạn nối mass theo kiểu star ground (dạng hình sao) thì thường sẽ ổn. Thậm chí cũng có vài pedal thương mại dùng vỏ nhựa. Ví dụ Danelectro có cả một dòng dùng hộp nhựa, như Grilled Cheese: https://reverb.com/item/110499-danelectro-dj-10-grilled-cheese

Phần lớn thiết kế PCB dùng ground plane ở mỗi layer nên cũng sẽ che chắn được phần nào. Một giải pháp khác có thể là dùng filament dẫn điện.

Mình có làm một bản clone Woolly Mammoth trên tagboard https://tagboardeffects.blogspot.com/2012/10/zvex-woolly-mammoth-cut-down-version.html và không thấy pedal bị thêm nhiễu đáng kể.
