Mô tả

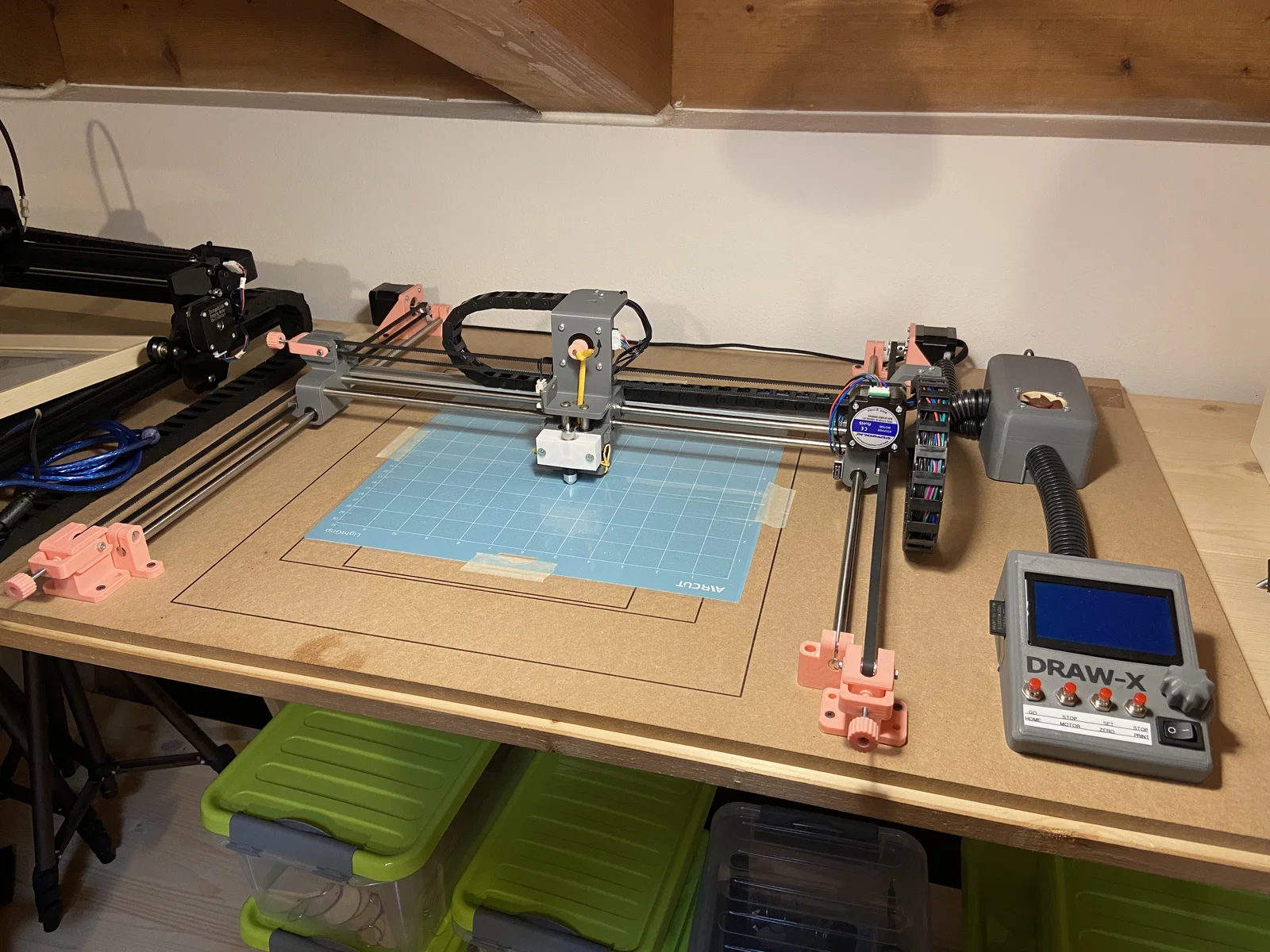

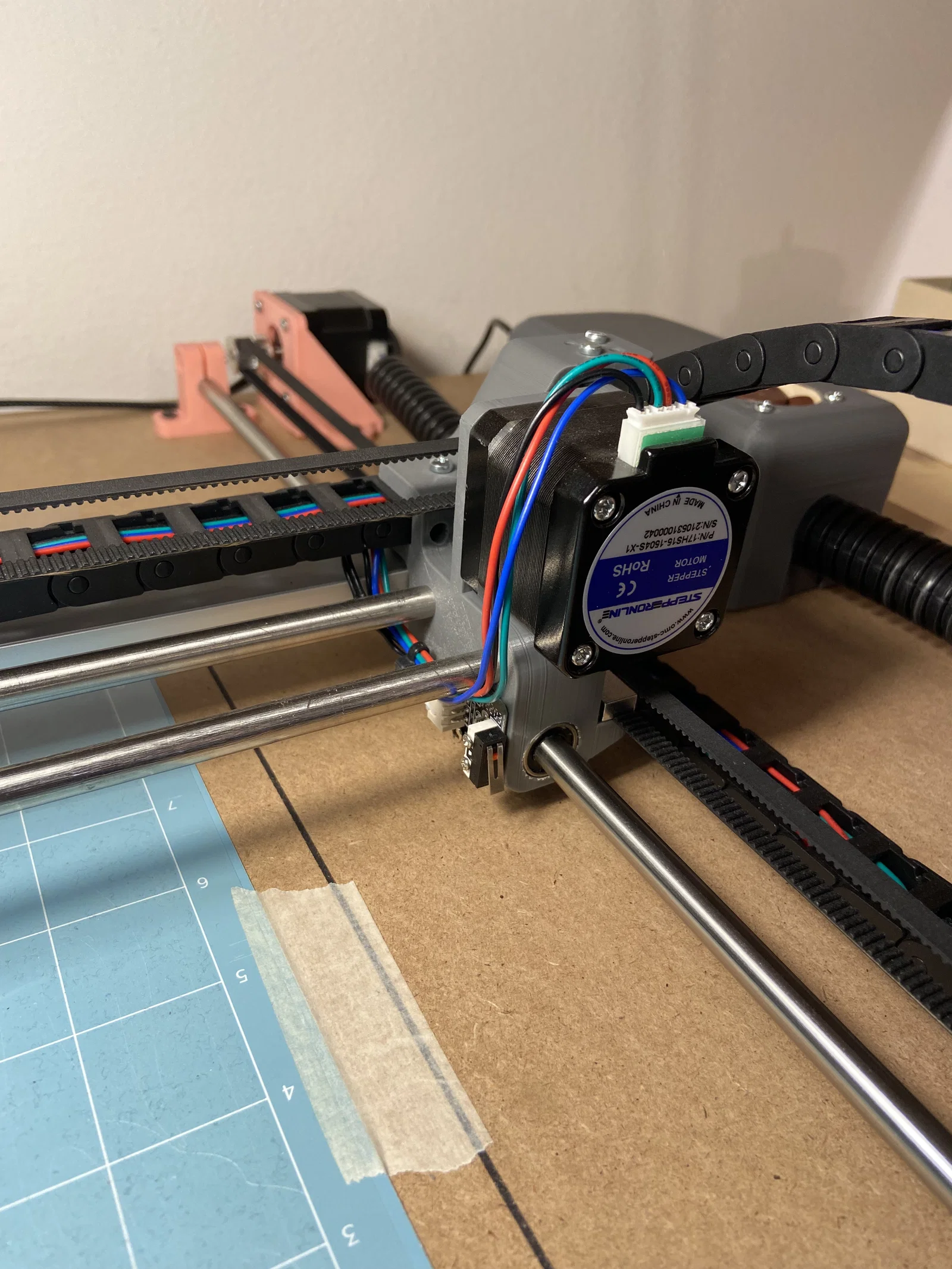

Một chiếc CNC siêu đơn giản để tự dựng!

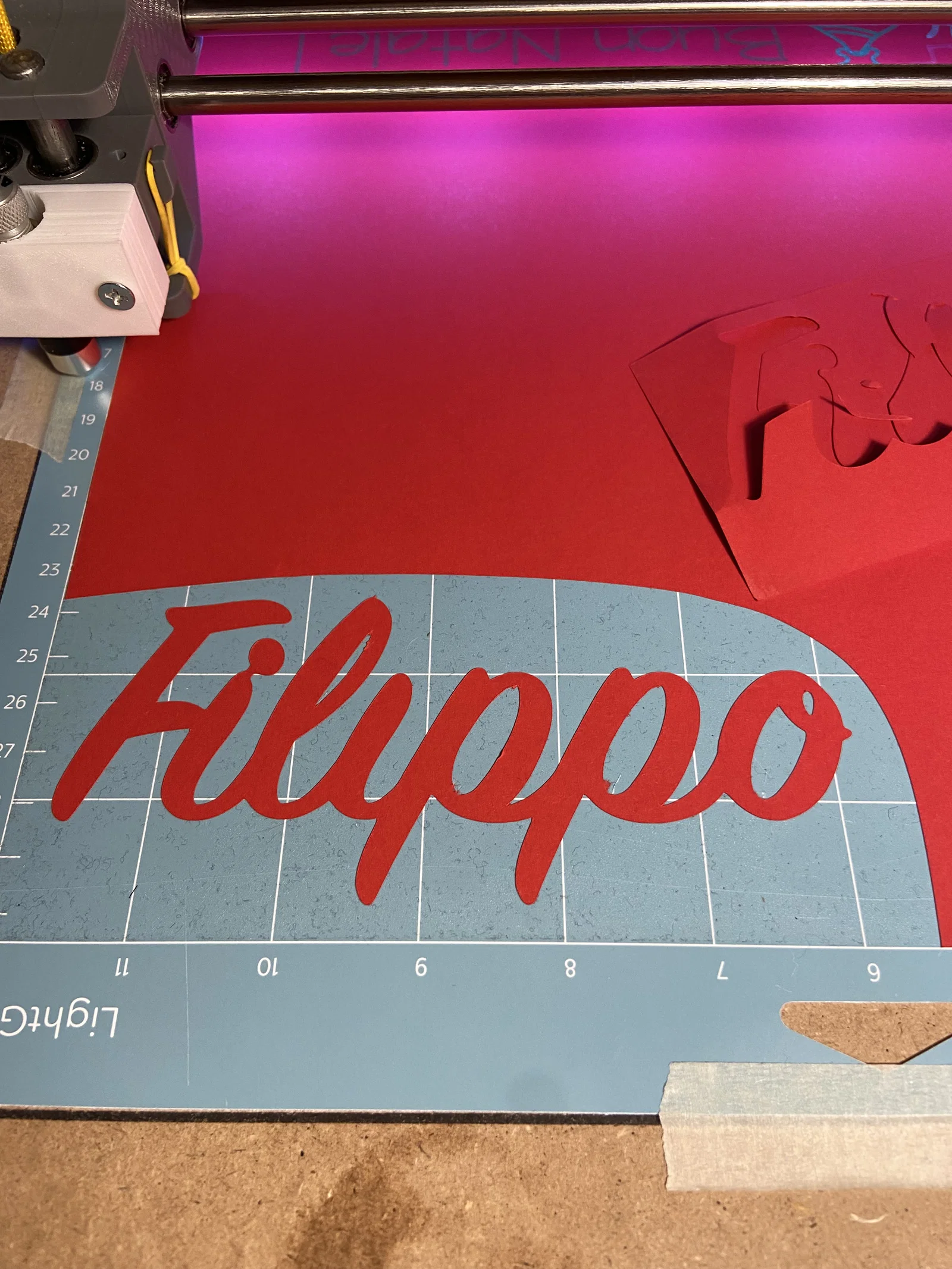

Có thể vẽ, sơn, cắt giấy, decal vinyl, vinyl nhiệt (heat transfer),
Cần chuẩn bị:

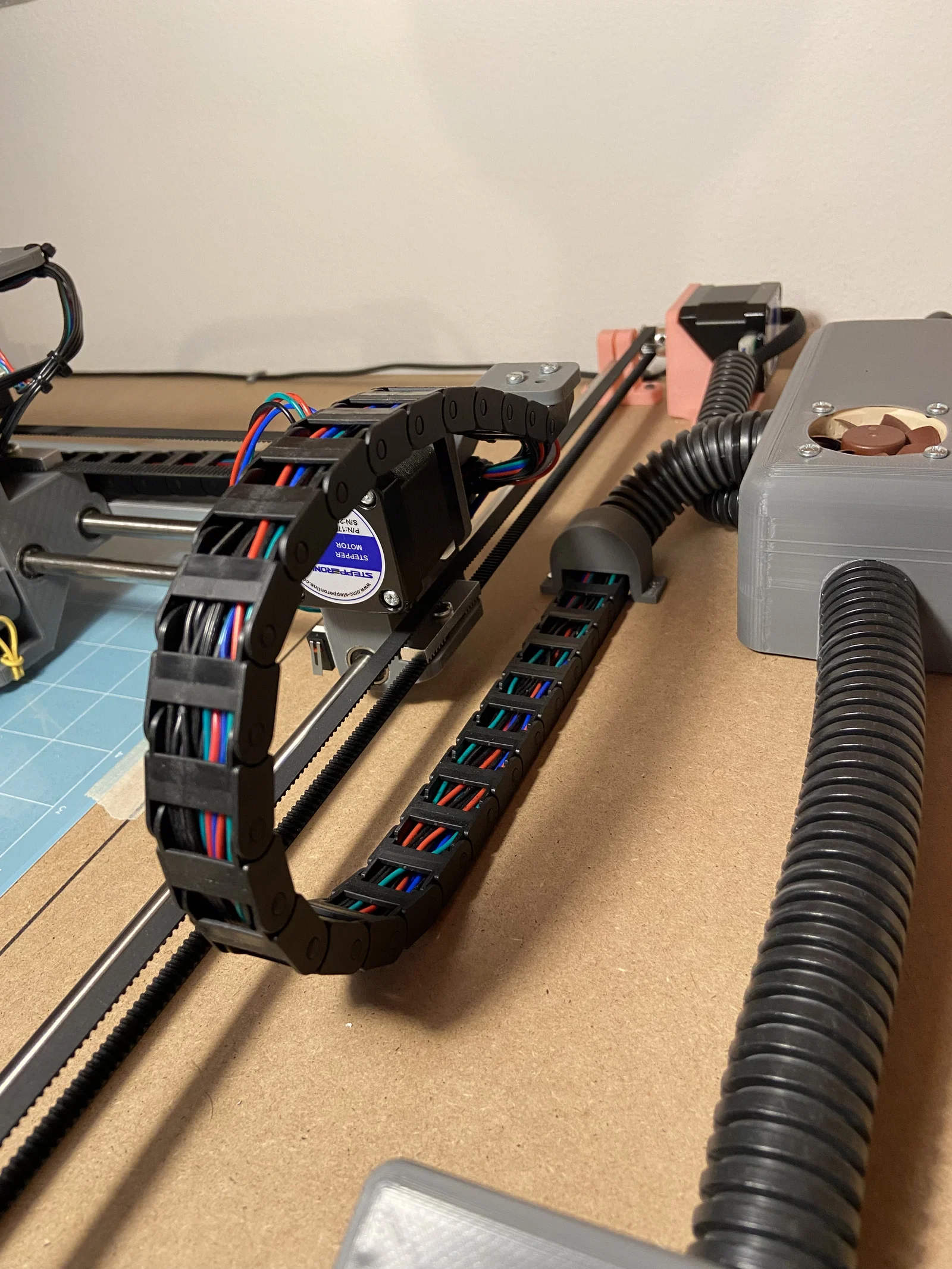

4 thanh tròn mài chuẩn đường kính 8mm, dài tùy thích, mình làm 510mm

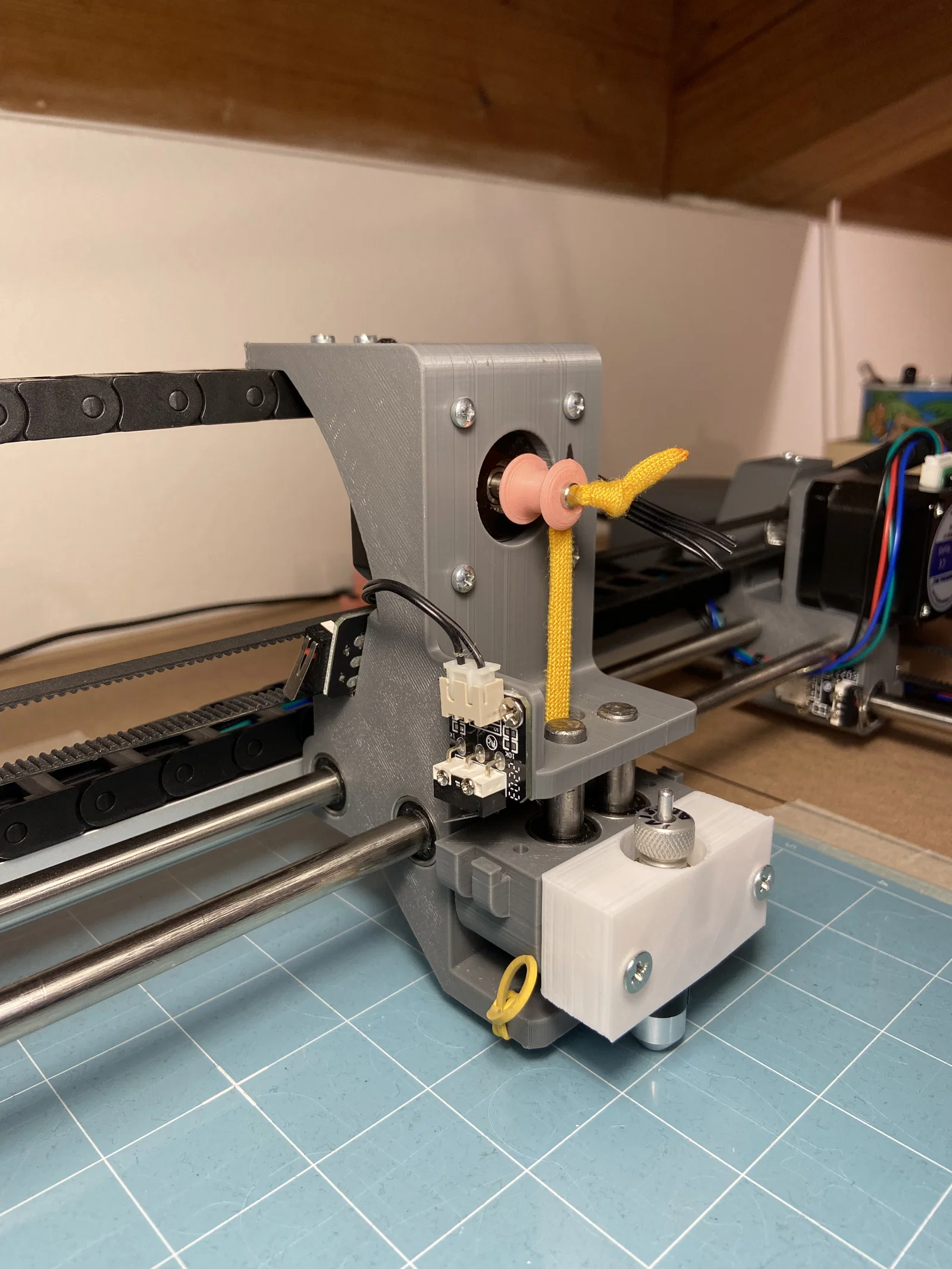

2 thanh tròn mài chuẩn đường kính 8mm, dài 57mm cho trục Z
10 bạc đạn trượt (linear bearing) ML8UU
4 stepper motor NEMA 17
3 puly GT2 và 5 mét dây đai GT2

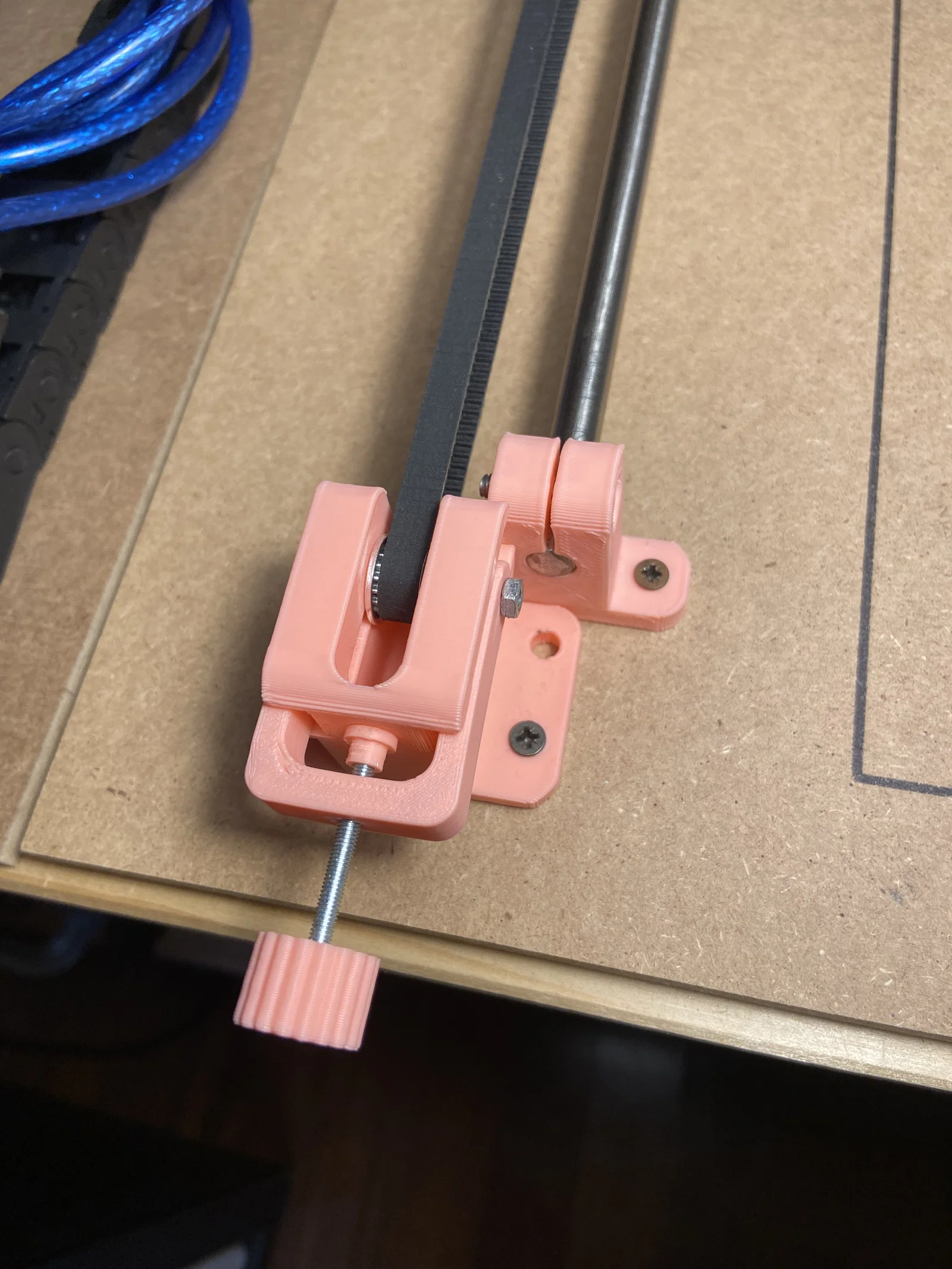

3 kẹp đai kim loại GT2 (mình có vẽ để in ra nhưng dùng lâu thì bị lỏng/nhão)
1 lưỡi dao cắt vinyl cho plotter
1 mặt bàn để lắp toàn bộ, của mình là 600x800
1 bộ điện tử tùy chọn
a. Thông số GRBL của mình là:
$1= 255 (để giữ motor luôn có lực, để trục Z không bị tụt xuống)
Để tạo G-code mình dùng Inkscape
Để gửi G-code mình dùng UGS

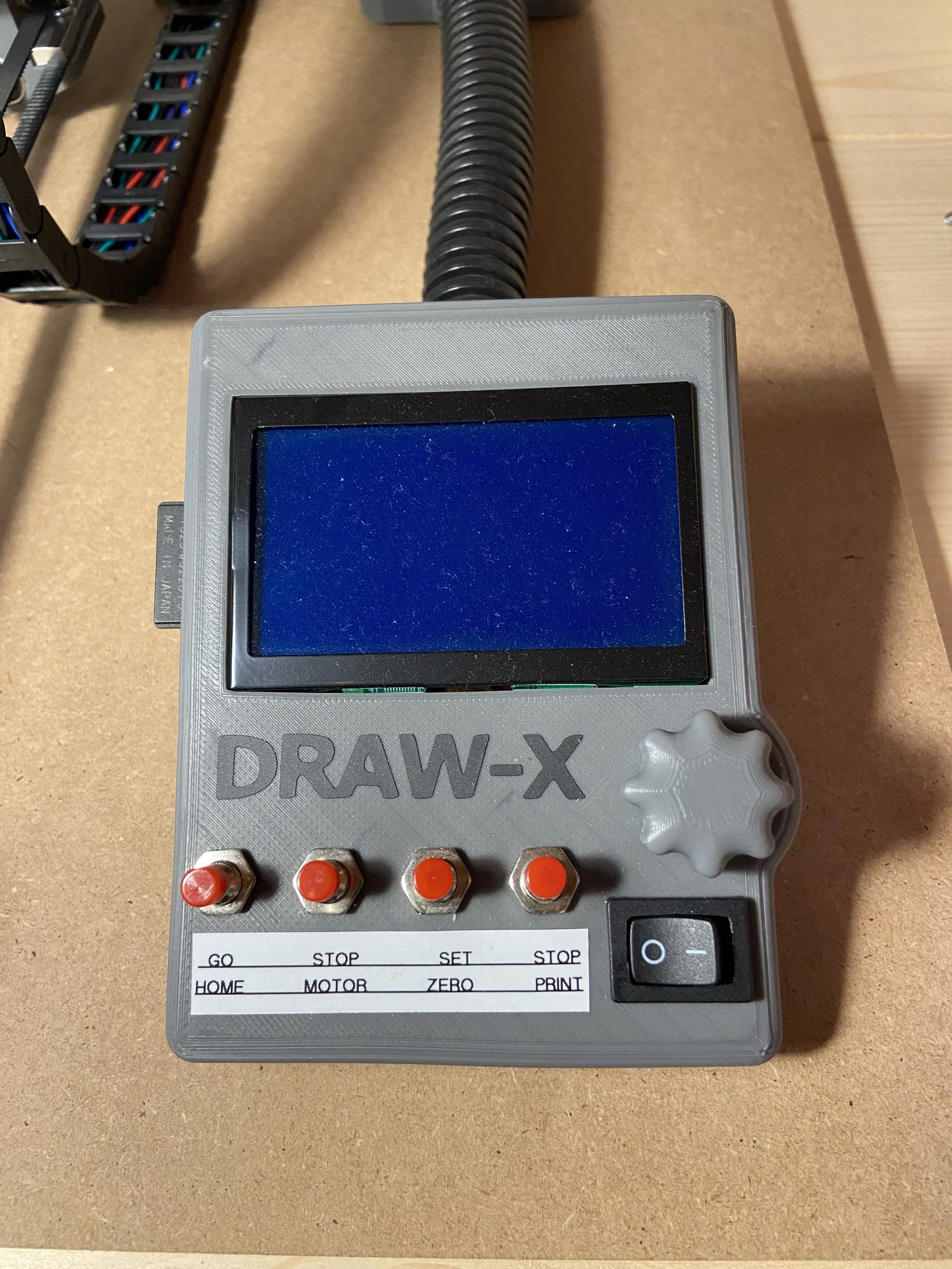

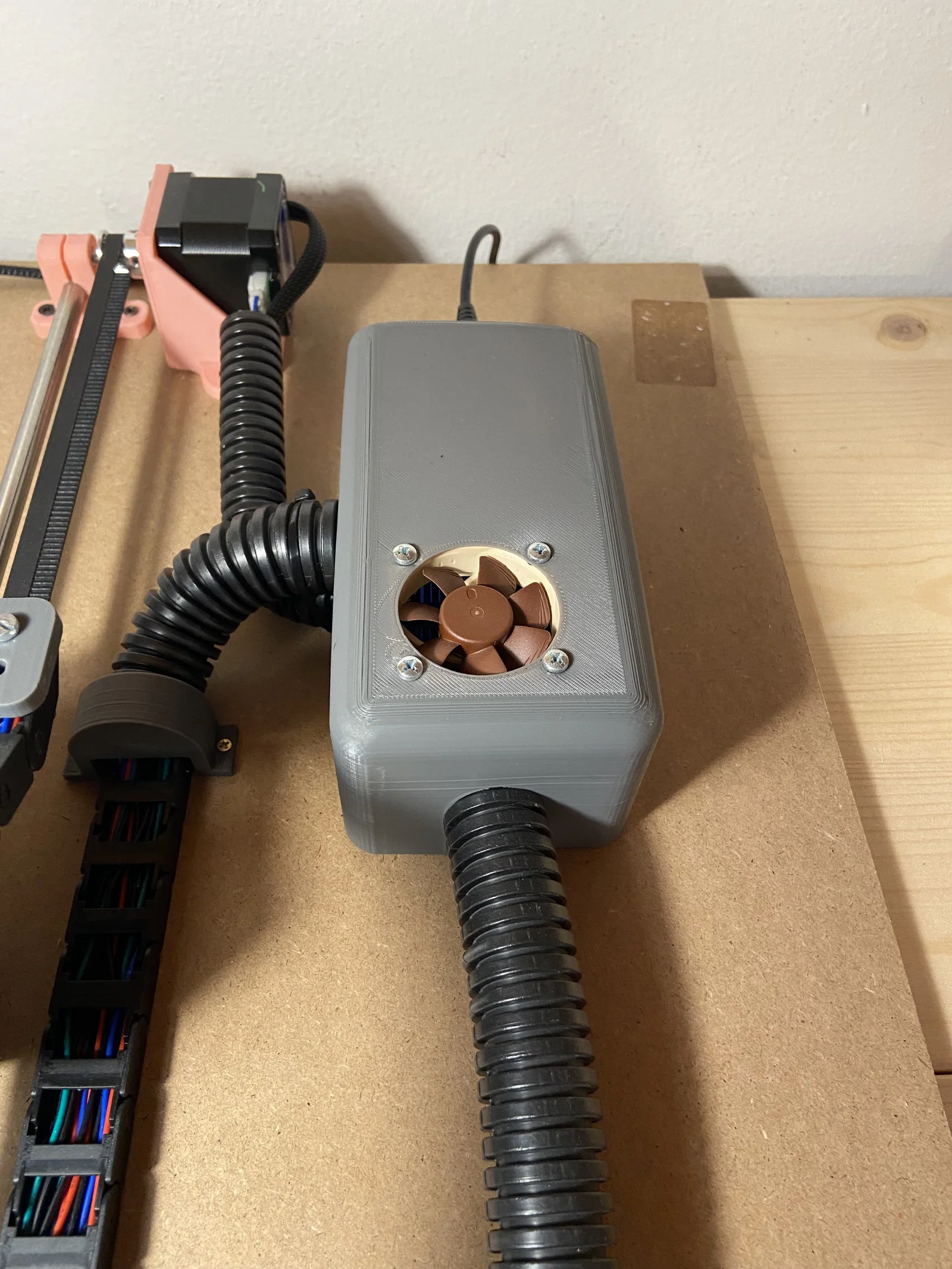

Có thể lắp điện tử tùy ý, ví dụ board của máy in 3D, hoặc RAMPS 1.4 với Arduino Mega và màn hình RepRapDiscount.
