Mod LED Nozzle cho Sovol SV08 (Sovol SV08 Nozzle LED Mod)

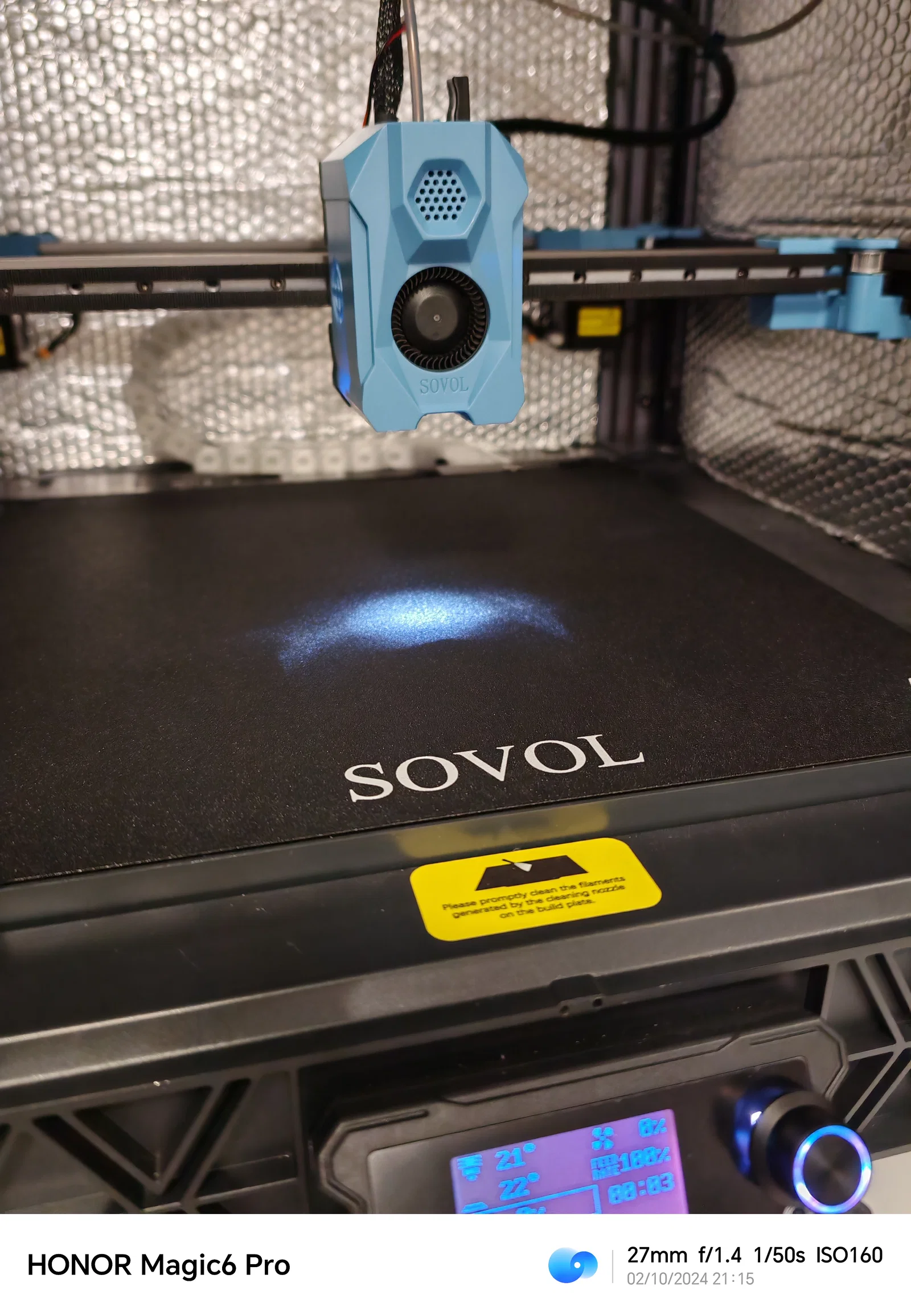

Vui lòng xem file STL góc (Angle) mới đã tạo. Bản này tập trung ánh sáng tốt hơn vào nozzle.

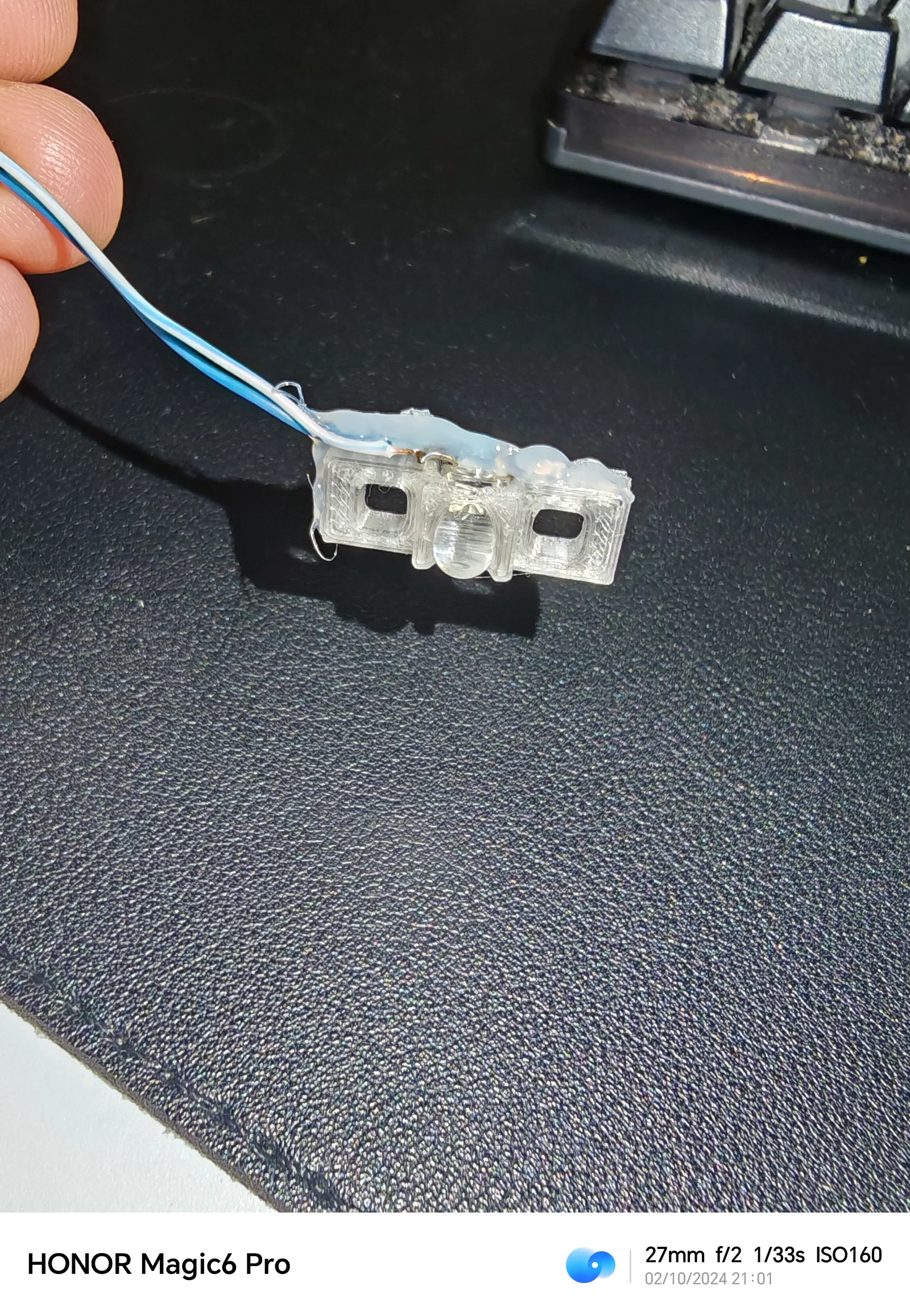

Trong part mới, mình đã giảm độ dày hai bên để dễ bắt/mount.

— Hình với file Angle STL mới —

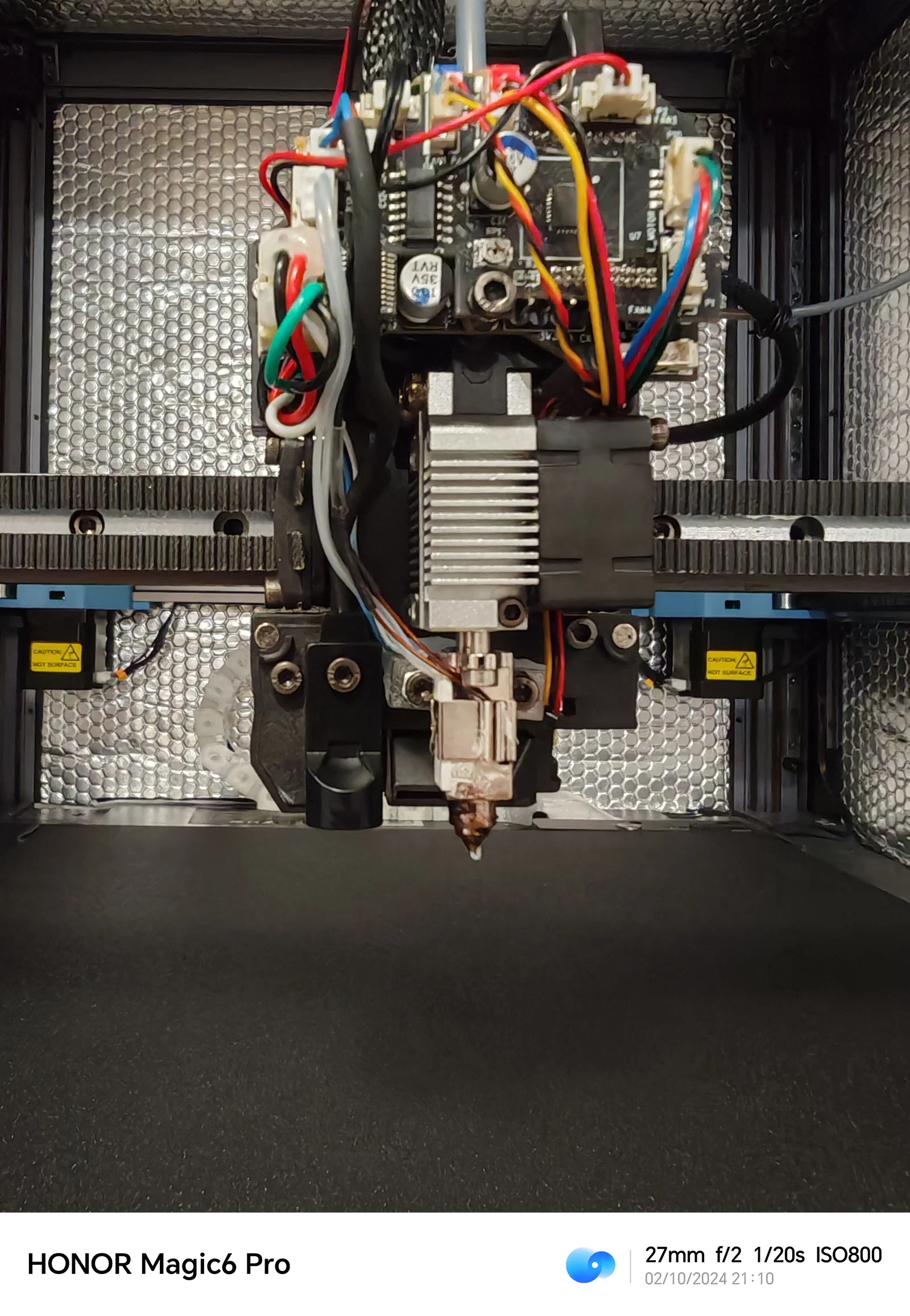

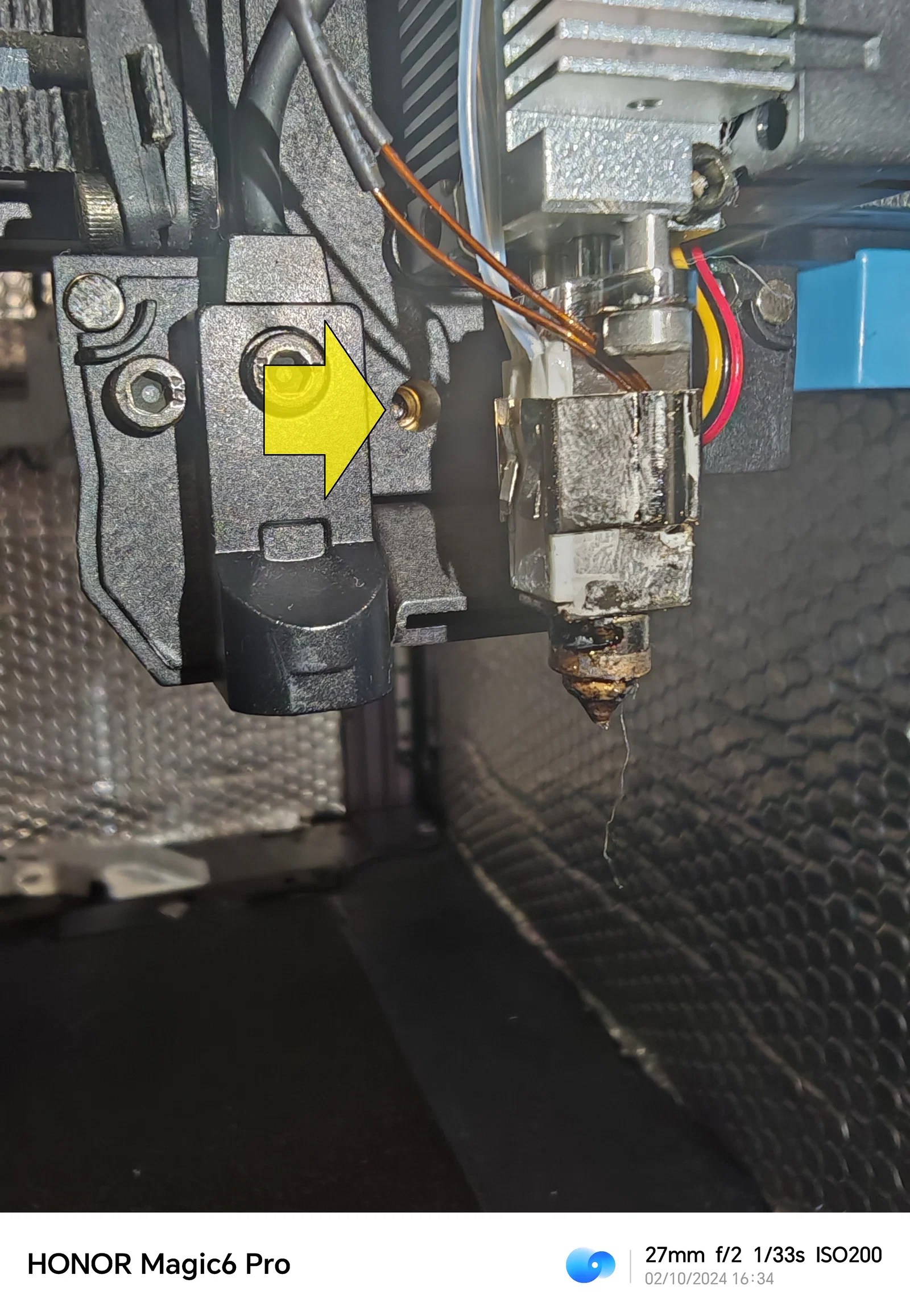

Mình dùng lỗ bắt vít của quạt ở mặt sau, và có chừa một chút khoảng trống để có thể vặn thêm con vít từ phía hotend. Nó sẽ giữ LED.

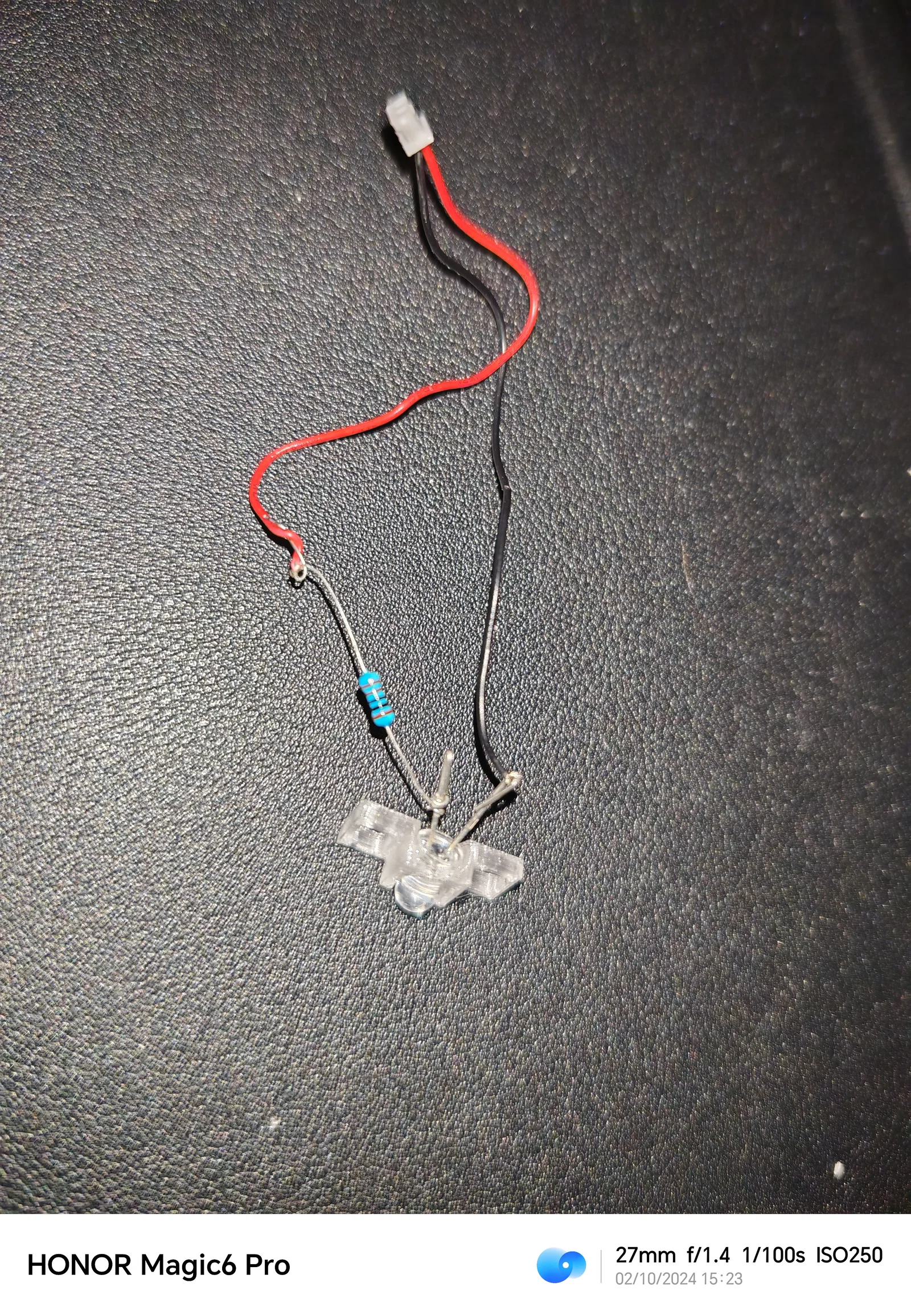

Bạn cần 1 LED 5mm và 1 điện trở 1k. Mình tính cho LED lấy từ bộ Arduino nên dùng điện trở 1k cho nguồn vào 24V.

Yêu cầu:

cáp cắm vừa PIN của fan

2x vít M3 ~8mm

LED 5mm (LED của mình màu trắng, nên bạn cần tính lại điện trở theo LED của bạn với nguồn 24V)

Cấu hình Klipper:

[output_pin nozzle_led]
pin: extra_mcu:PB0
