T Nut M3 cho khung nhôm 3030 kiểu Prusa MK3

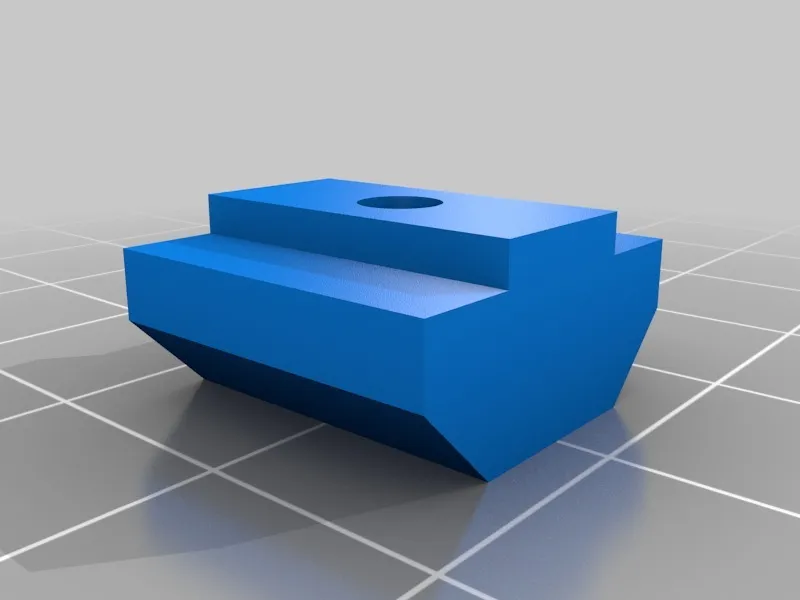

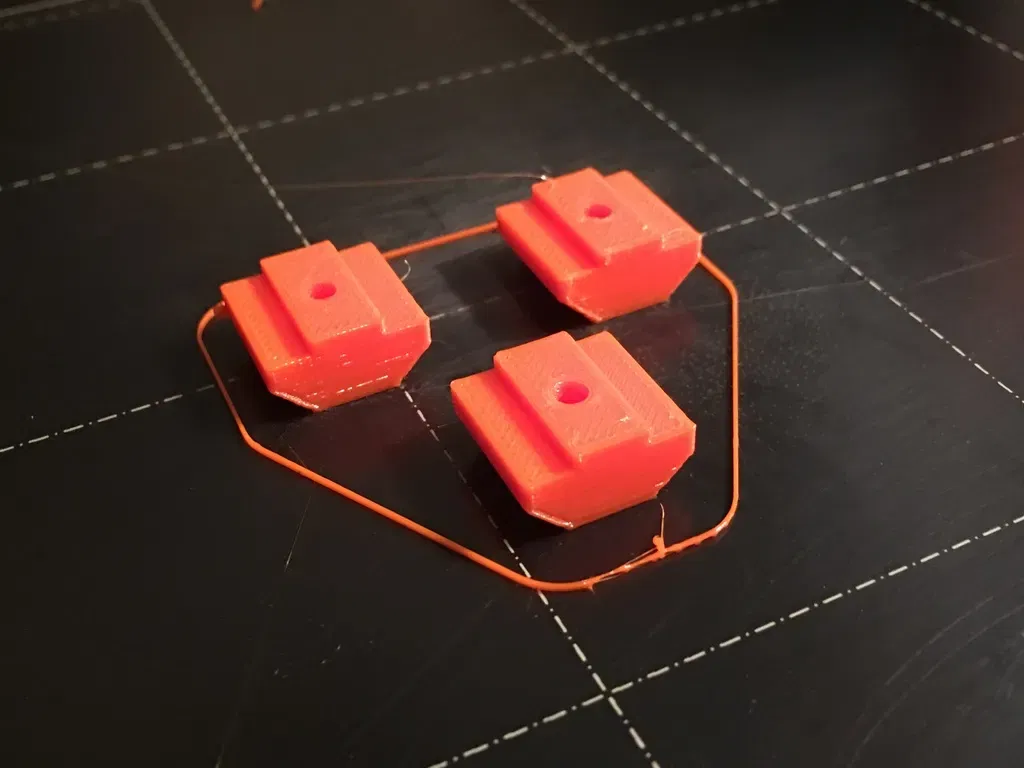

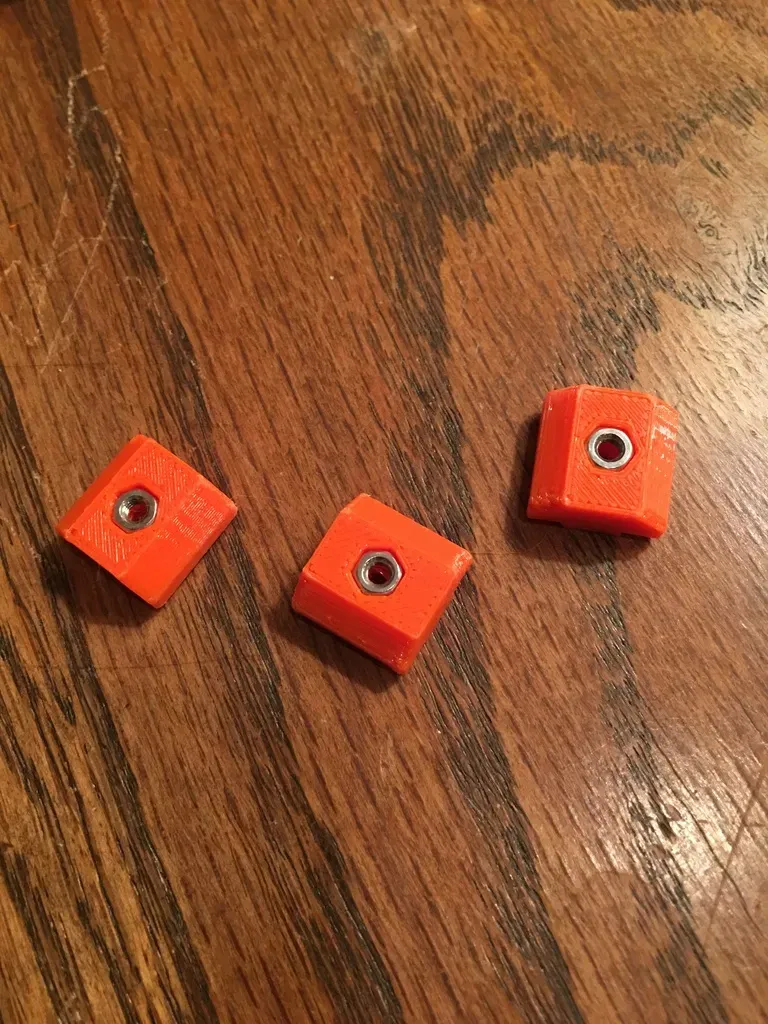

Đây là một đai ốc T để chèn vào khung nhôm 3030 như Prusa MK3. In chúng mà không cần hỗ trợ, với độ đặc 100%, và nhẹ nhàng đánh bóng chúng. Chèn một đai ốc hex M3 và ấn chặt vào. PETG được khuyến nghị vì độ bền. Để sử dụng chúng, bạn sẽ cần tháo vít ở cuối khung, nhưng chúng hoạt động tốt và không bị lung lay. Khi đã ở trong khung, chúng dễ dàng điều chỉnh và trượt hơn so với các chèn rơi. Dưới đây là một số mẹo để thiết kế các bộ phận chắc chắn để kết nối với những đai ốc này bằng vít M3 dài 12mm, rất hiệu quả:

• Sử dụng một bộ phận có chiều rộng ít nhất 10mm
• Sử dụng một bộ phận có độ dày chính xác 5. 2 mm
• Tạo một hình tròn có đường kính 3. 5mm cho trục M3
• Tạo chiều rộng đầu vít 6mm và tạo rãnh 1. 5 mm Tôi sử dụng những kích thước này trong một số thiết kế của mình:

Giá đỡ LCD bên:

Kẹp cáp ribbon:

Danh mục: Bộ phận máy in 3D
