Dụng cụ vệ sinh máng xối – tương thích Gardena & cán sơn (painter pole)

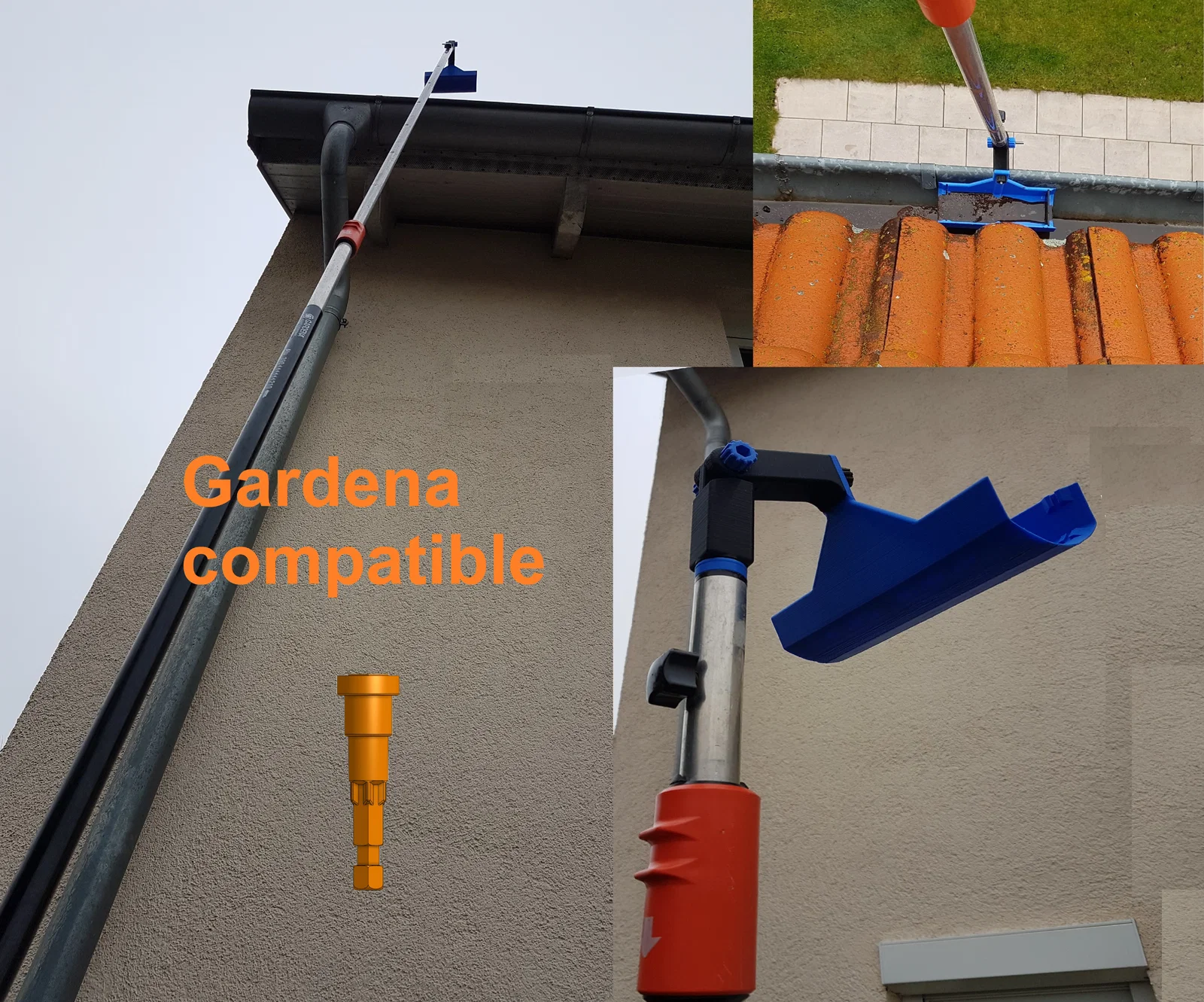

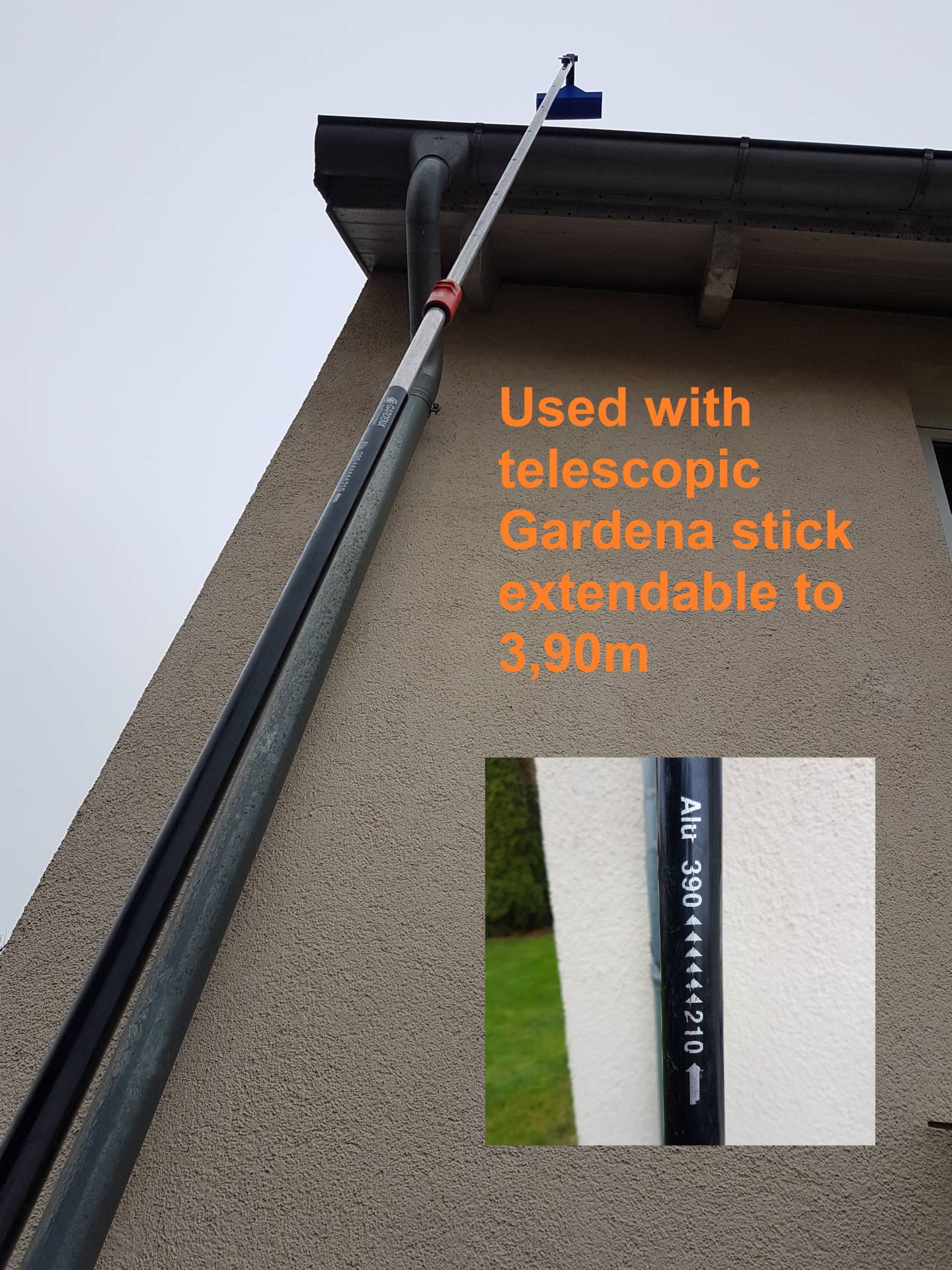

Vệ sinh máng xối (rain gutter) có thể khá vất vả nếu thang của bạn quá ngắn, không với tới mái. Vì vậy mình làm một cái muỗng xúc nhỏ (scoop/shovel) có thể gắn lên cán Gardena (loại telescopic).

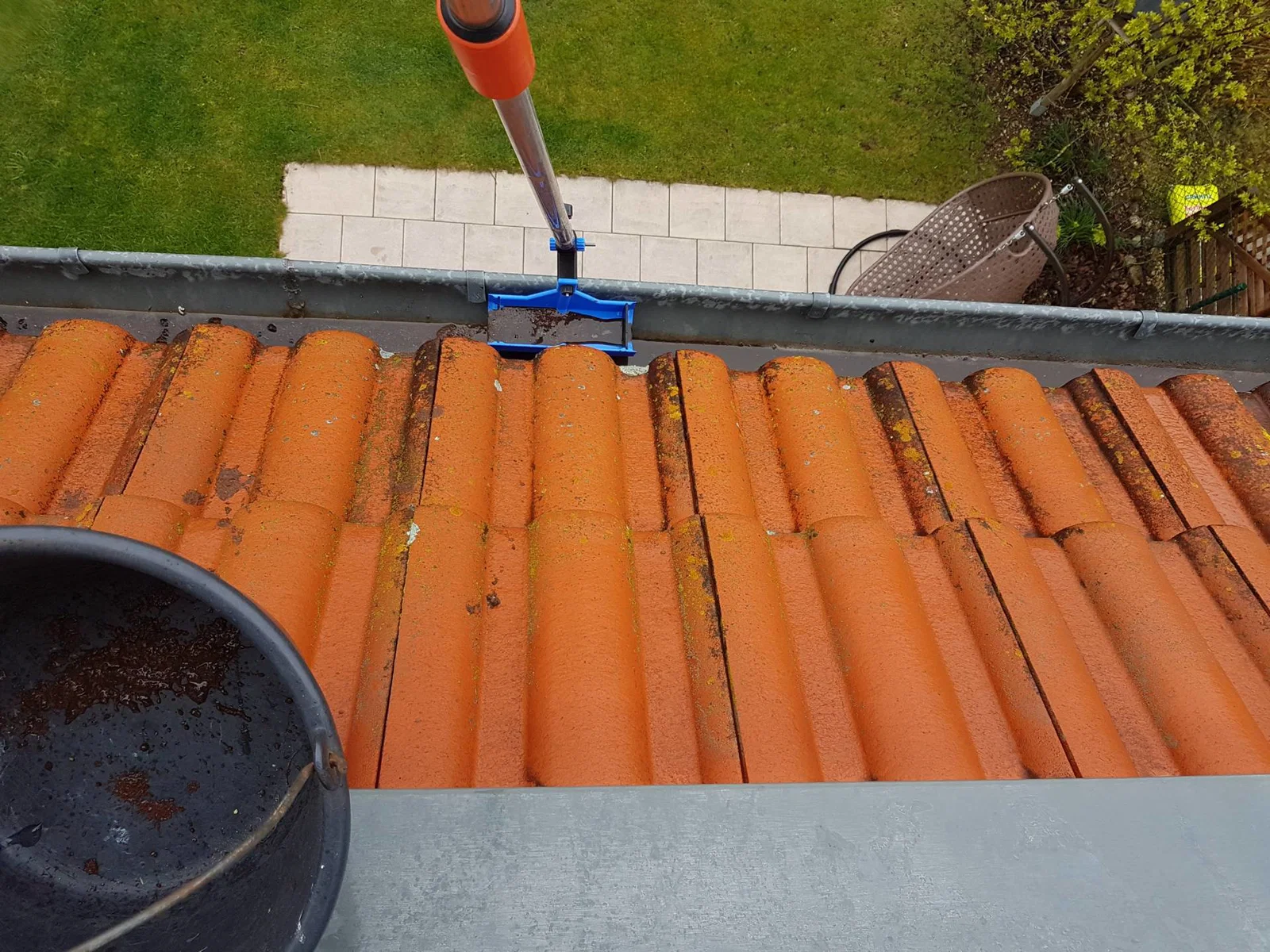

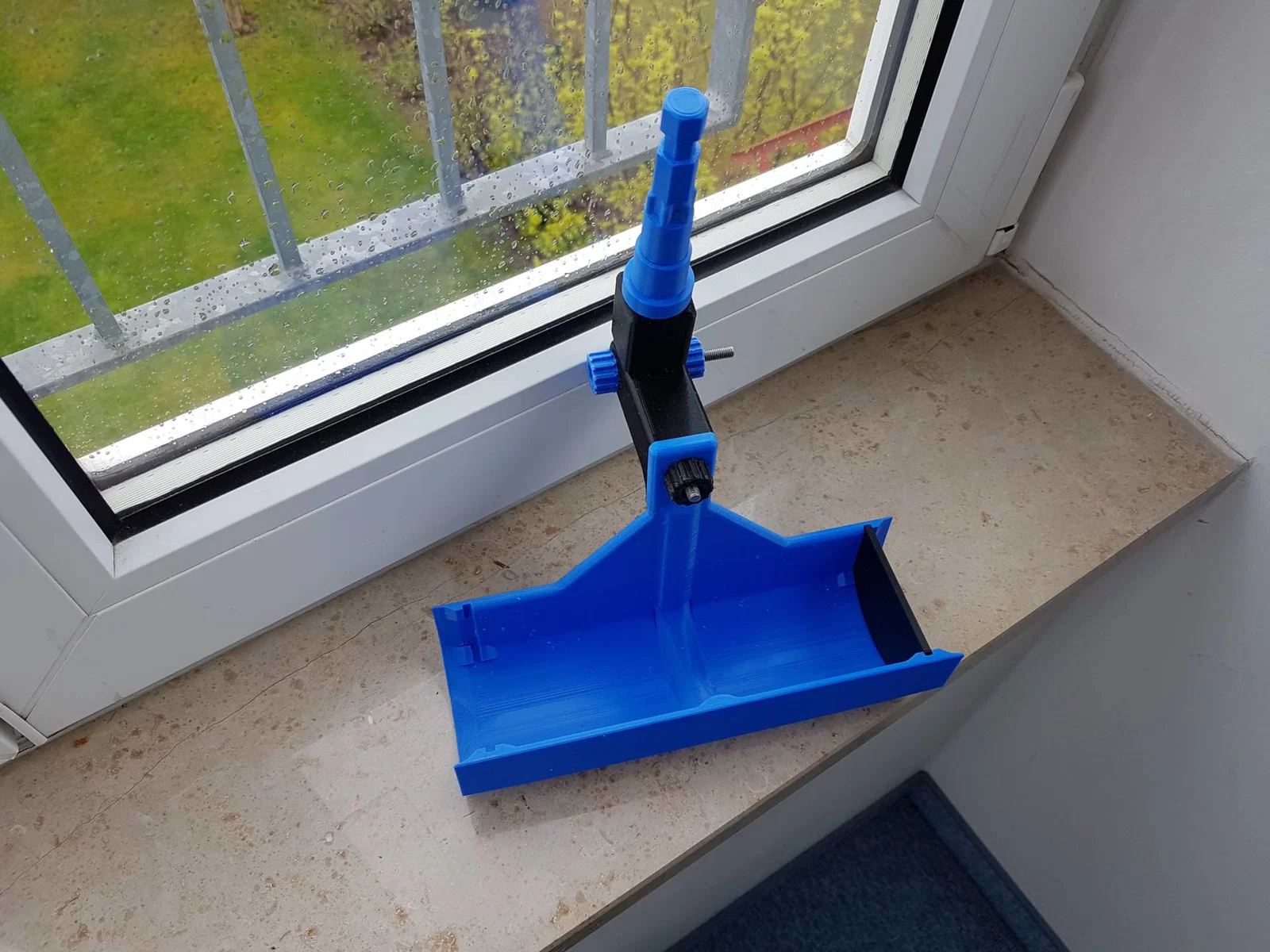

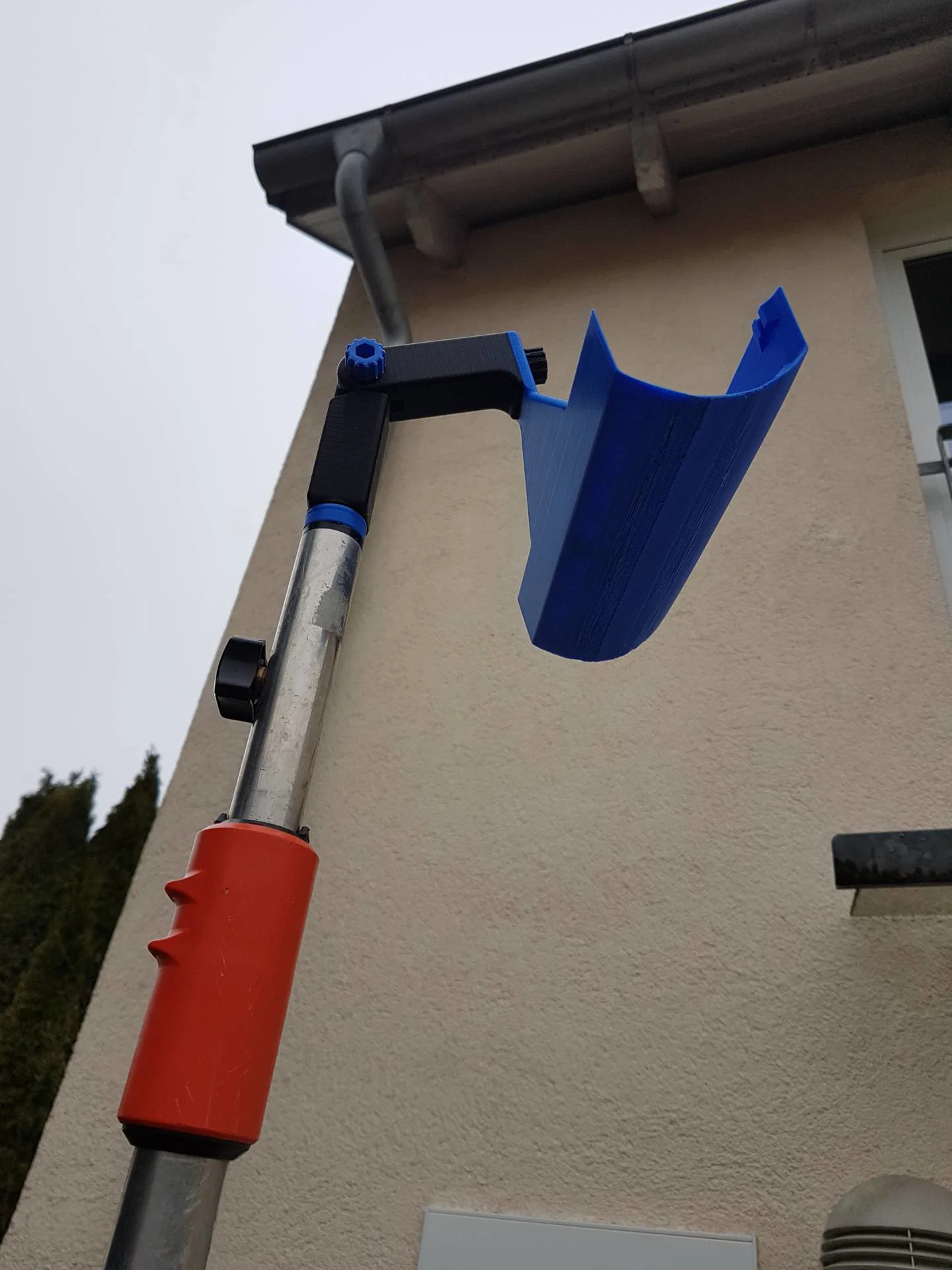

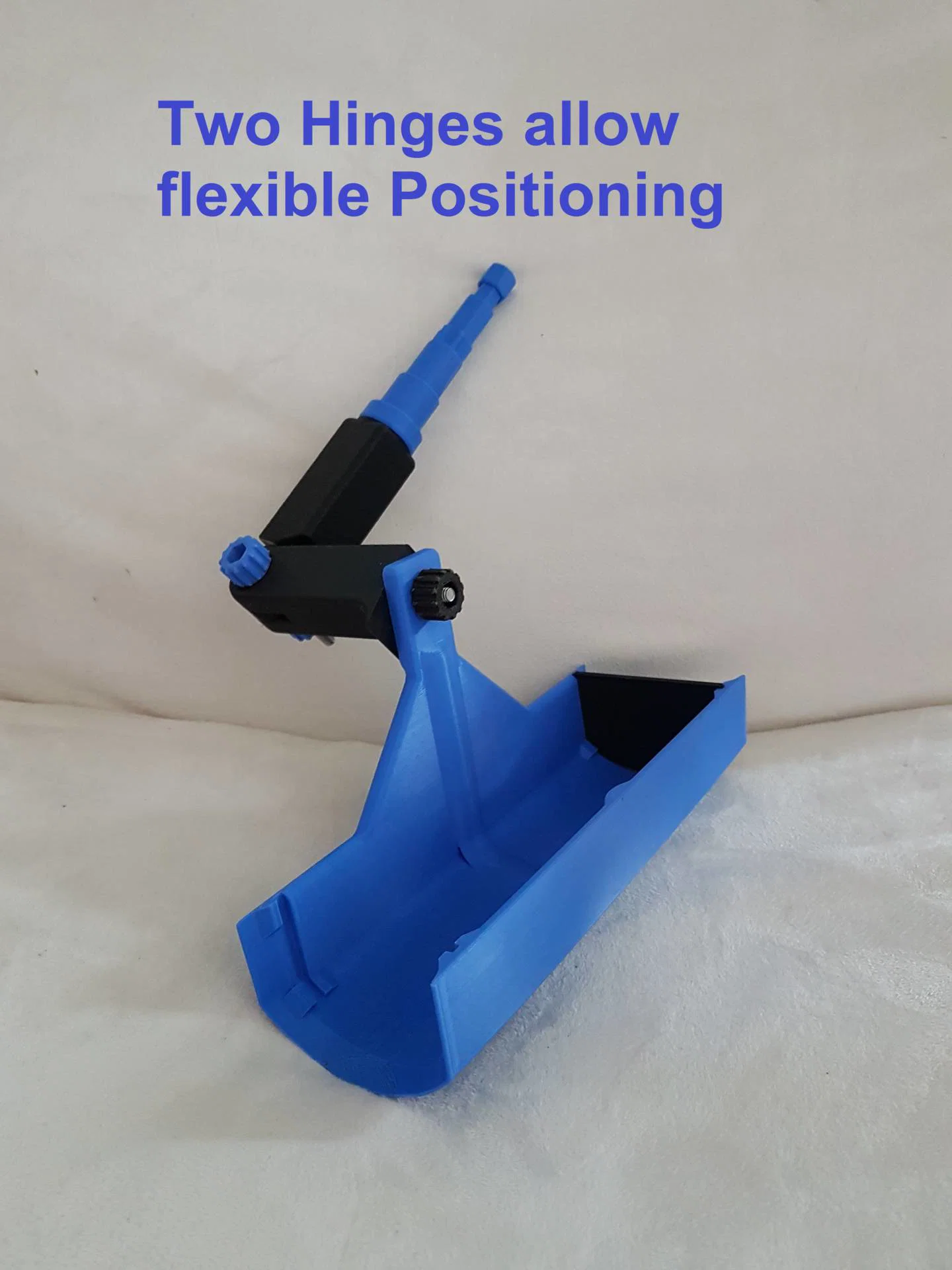

Góc có thể chỉnh theo 2 hướng (khóa bằng ốc vặn tay/thumb screws), cho phép tiếp cận máng xối từ phía dưới (đứng dưới đất hoặc thang thấp) hoặc từ phía trên – ví dụ từ cửa sổ mái hoặc cửa sổ mái nhô (dormer). (Nói thiệt, làm từ phía trên dễ hơn nhiều vì nhìn thấy mình đang làm gì, nhưng không phải lúc nào cũng làm được)

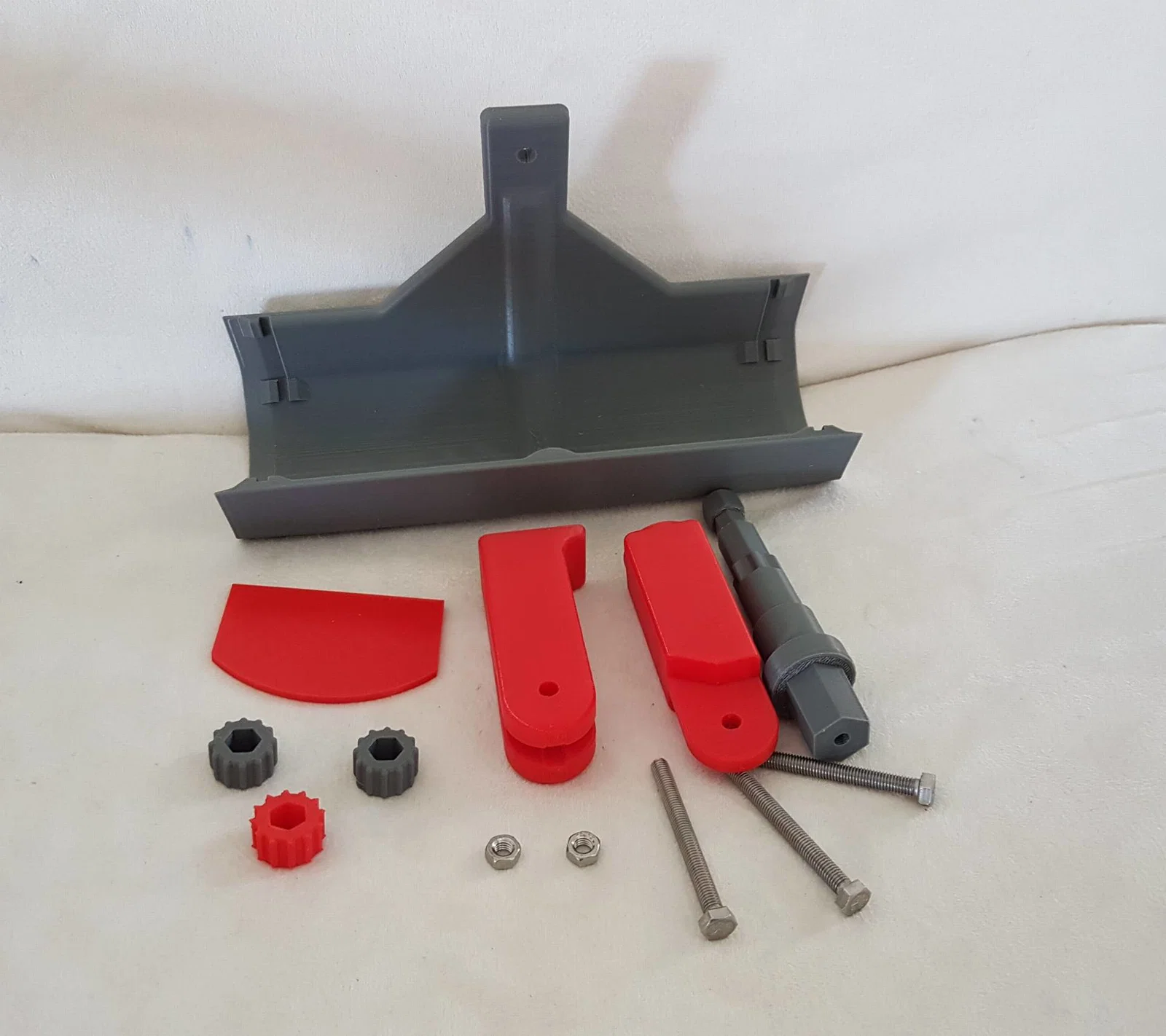

Ngoài các phần in 3D, bạn cần 3 con ốc M5 đầu lục giác và 2 ê-cu để nối các khớp (hinge) và gia cường cái đầu nối tương thích Gardena.

1x. ốc M5x50 đầu lục giác (nối scoop với tay ngang) 1x ốc M5x35 hoặc dài hơn (khớp tay ngang/tay dọc) 1x ốc M5x50 (hoặc ngắn hơn) để gia cường Gardena stub 2x ê-cu M5

Thực tế mình dùng 3 con M5x50 như bạn thấy trong hình (mình không có M5x35 và cũng chưa muốn cắt ngắn).

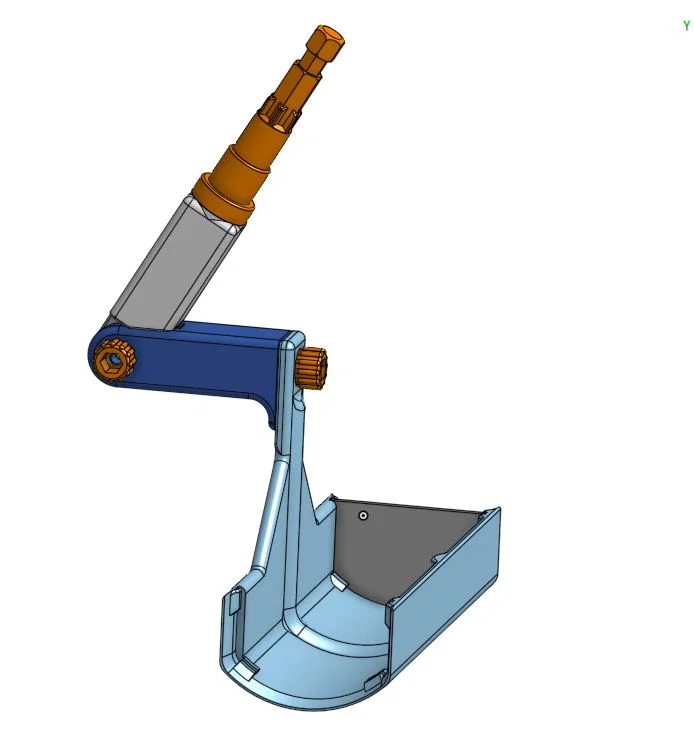

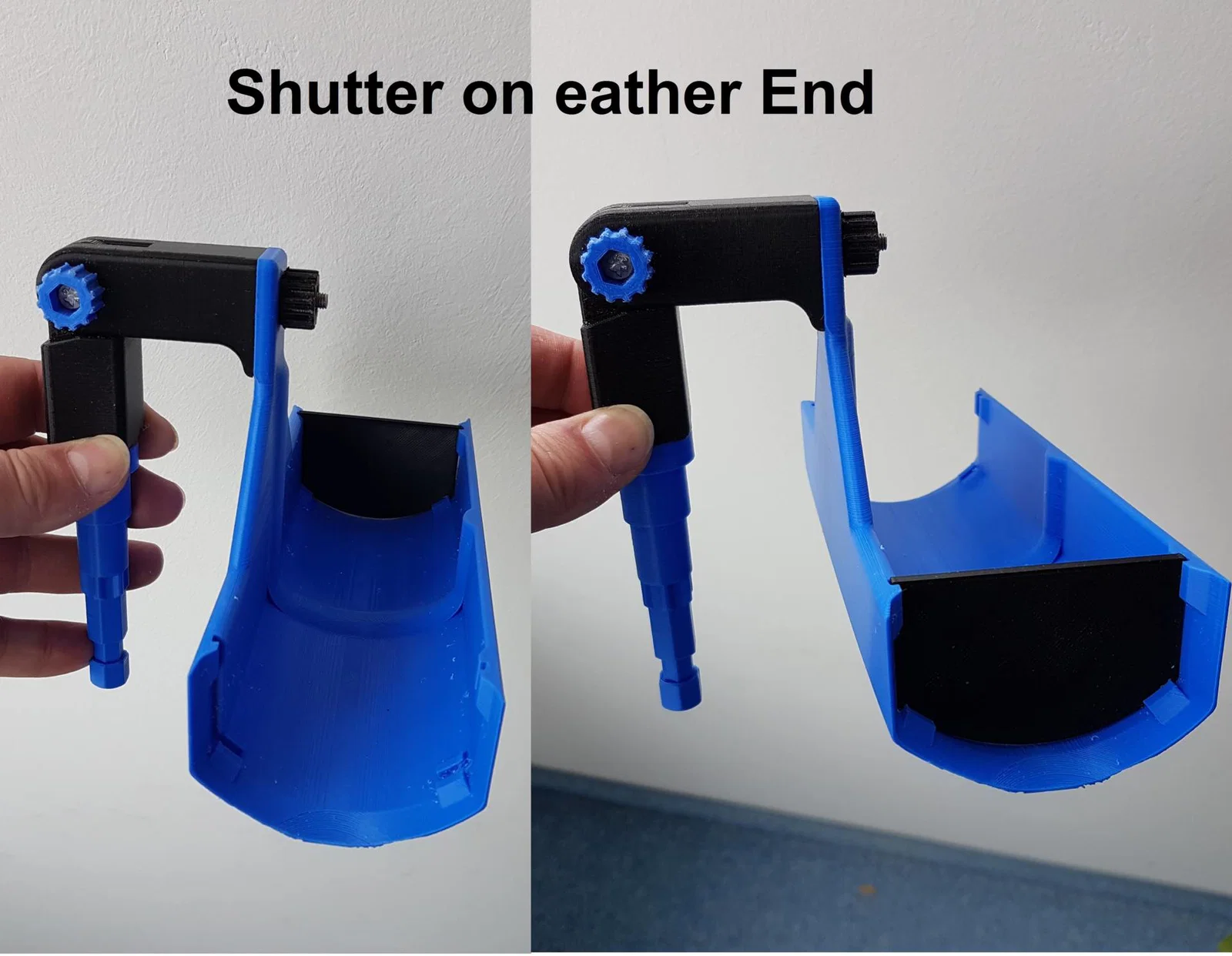

Tấm chặn (shutter plate) để bịt một đầu scoop có thể lắp vào bên nào cũng được, và khớp giữa tay dọc và tay ngang có thể xoay 210 độ; nghĩa là khi làm từ phía trên bạn có thể “lật quá” thêm 30 độ để bù (một phần) độ dốc mái. (Mình không dám cho nhiều hơn vì sợ khớp không đủ vững)

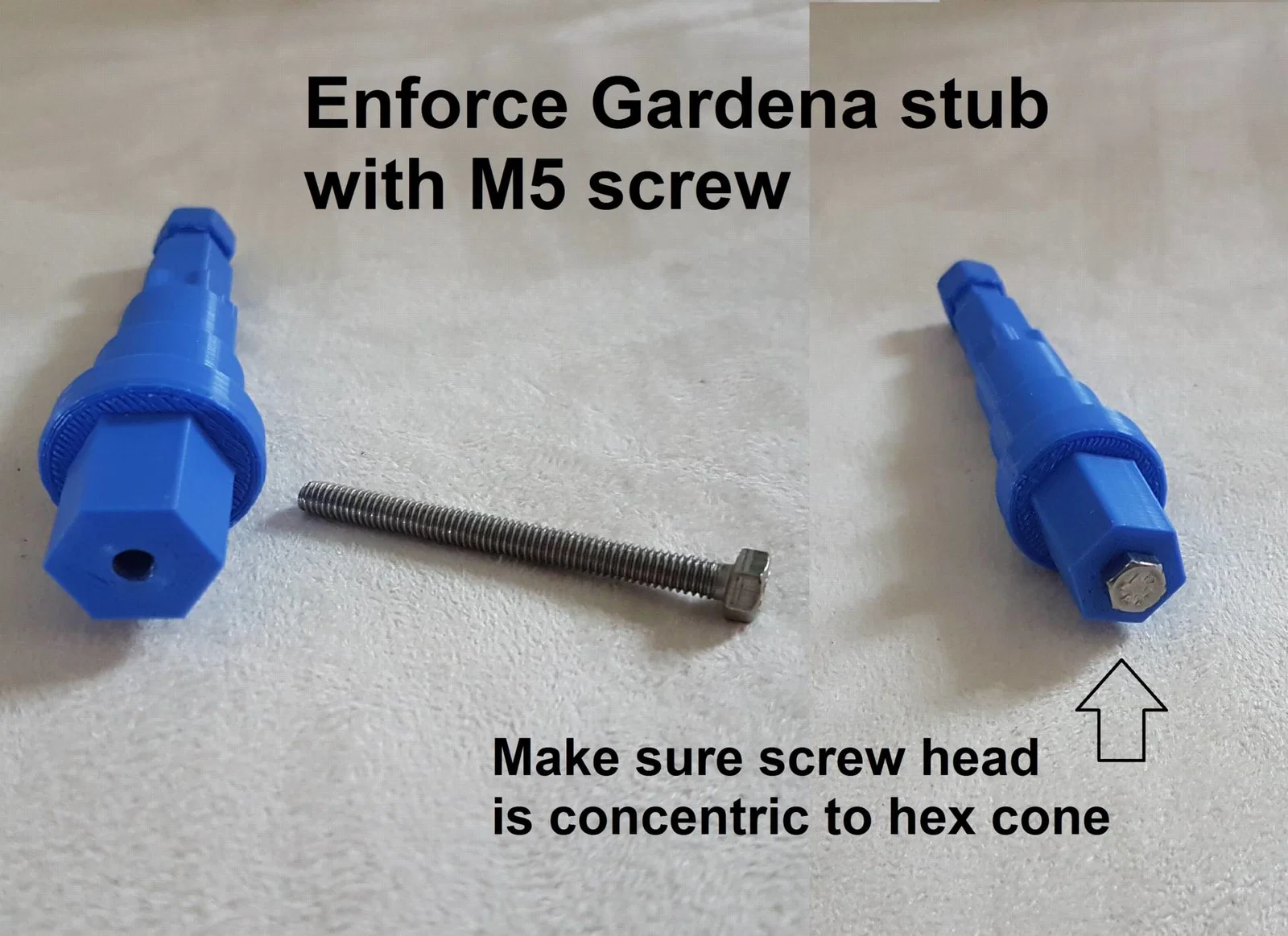

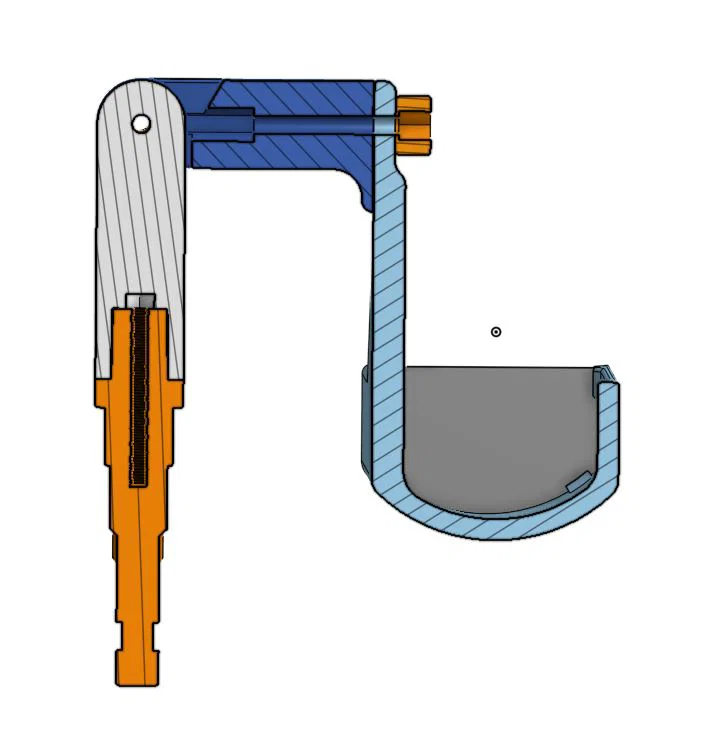

Nói về độ vững: mình làm gãy ngay bản in đầu tiên của adapter Gardena, đúng ngay đoạn giữa cán và tay có khớp – chỗ mà lực ngang dễ kéo theo lớp in. Vì vậy con ốc thứ ba chỉ nhằm mục đích gia cường adapter Gardena. Giờ nó có một lỗ ren chặt để vặn vào ốc đầu lục giác (tối đa) M5x50. Phần đầu ốc không quan trọng miễn là không lớn hơn đầu lục giác 8mm (để còn lọt vào lỗ tương ứng trên tay dọc).

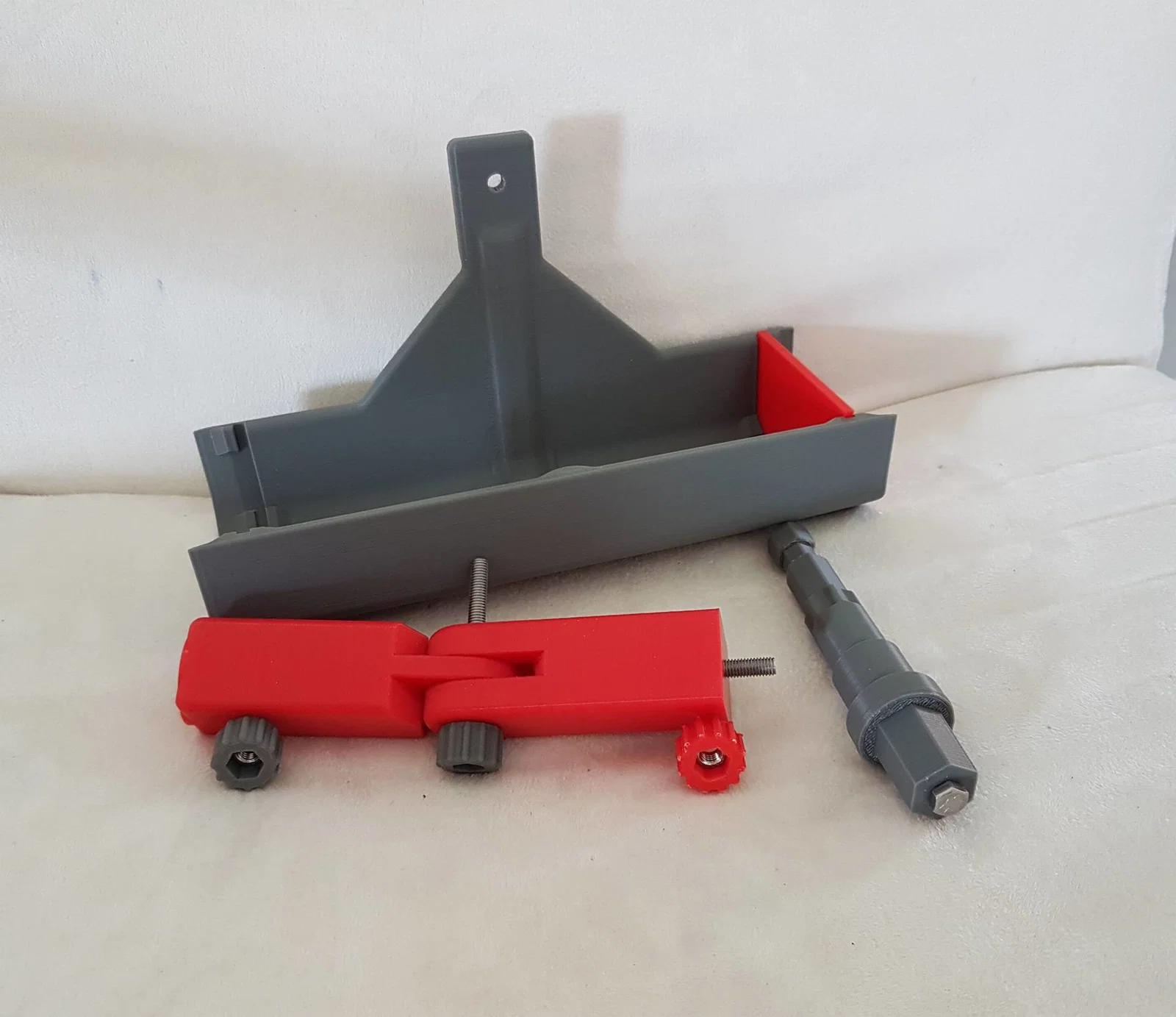

Lắp ráp không cần keo. Mối ghép giữa Gardena stub và tay dọc khá khít – bạn phải dùng lực để đẩy vào. (Mình chỉ “đập” nhẹ xuống sàn một cái là vô).

Cập nhật nhỏ: mình thêm một miếng TPU rất mỏng (chỉ 0.8mm) để kẹp giữa tay ngang và shovel nhằm tăng độ bám. Không có miếng này thì bạn phải siết lực nhiều hơn để giữ shovel đúng vị trí vì PLA cọ PLA không bám tốt lắm.

UPDATE 2024-04-19. Giờ có thêm biến thể với ngàm Paint Pole Thread thay cho Gardena stub lục giác. Mình không tự test được, nên nhờ bạn in thử giúp.

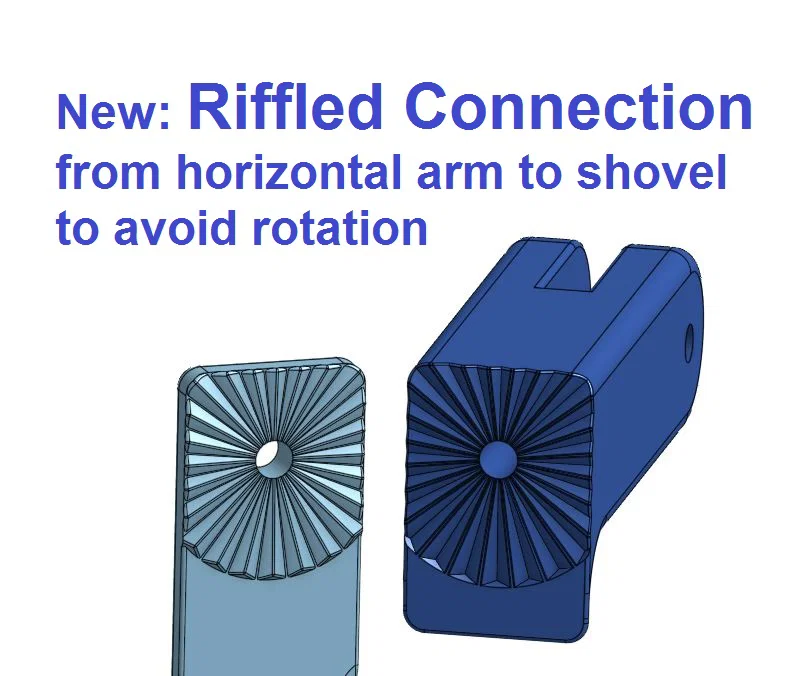

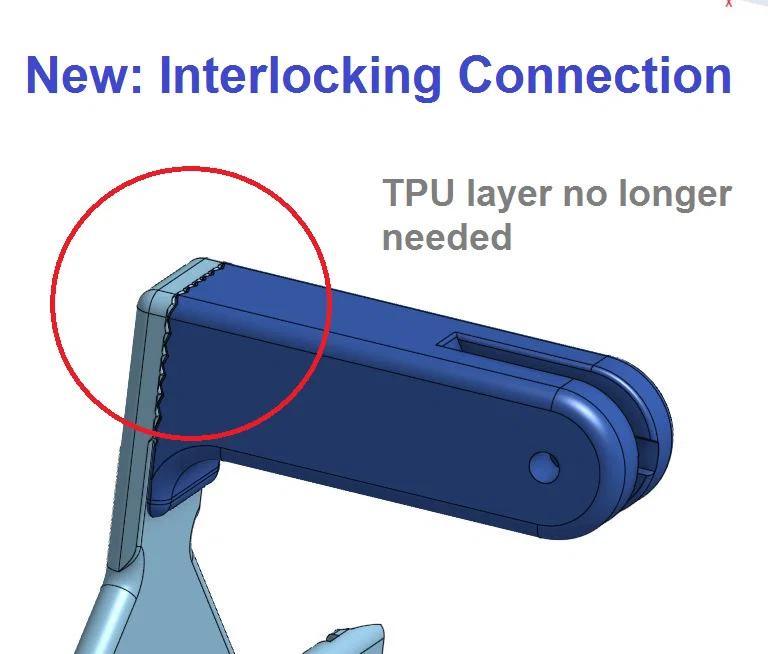

UPDATE 2024-10-10: Theo yêu cầu của @MsSmarttech mình đã thêm phiên bản interlocking cho khớp nối shovel. Phần riffle/khía răng sẽ chặn xoay ngoài ý muốn. Bản ban đầu mình dùng một lớp TPU mỏng để tăng bám, nhưng có riffle thì không cần nữa và mọi thứ có thể in cùng một vật liệu. Theo yêu cầu, mình cũng đưa thêm bản lớn hơn của phần giữ ê-cu dạng knurled.

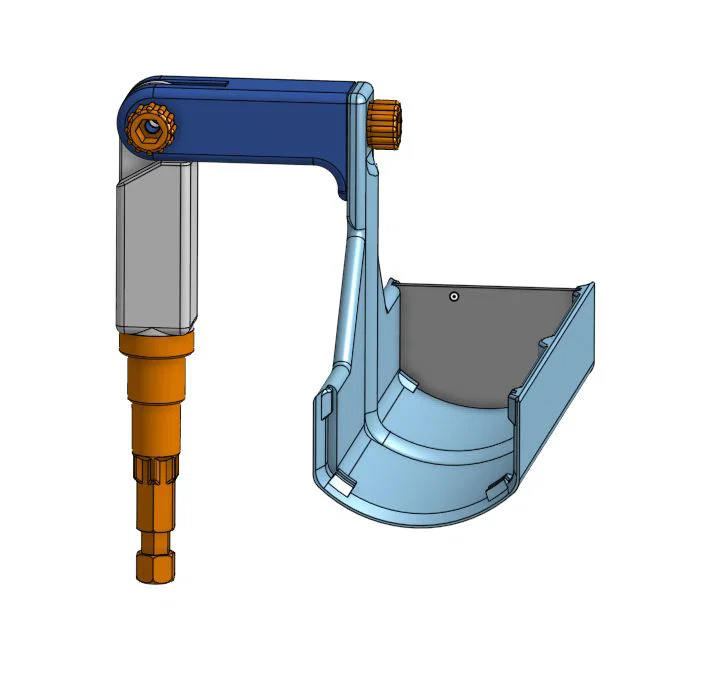

Updates 2025-08-22: Theo yêu cầu của @Vid mình đã thêm Gardena stub có ren paint-pole ở đầu trên để vặn vào tay dọc của paint-pole (tức là thay phần lục giác bằng ren). Mình không có paint-pole nên không test được độ chính xác của ren. Nếu không khớp, bạn báo mình biết để mình chỉnh lại.

Mẹo in (Printing tips)

Tất cả chi tiết có thể in theo đúng orientation mình đăng. Support chỉ cần cho phần shovel (tối thiểu, chỉ ở giữa), phần Gardena mandrel (phần đáy và phần lục giác mỏng) và lỗ lục giác của connector trên tay dọc (nếu in dựng đứng). Nhớ chặn support trong tất cả các lỗ!!

Đa số chi tiết có thể in với infill 20% là được, nhưng phần “cổ” của shovel và vùng khớp (hinge) của các tay mình in thêm vỏ (shell) (tức 3–4 shells) và 40% infill. Với con ốc gia cường thì Gardena mandrel không nhất thiết cần infill cao và nhiều perimeter, nhưng mình vẫn tăng lên (phòng hờ). Và ở đầu dưới của Gardena stub (đoạn mỏng) mình khuyên 100% infill để tăng độ bám lớp (layer adhesion).

Mình khuyên in phần shovel với adaptive (Cura) hoặc variable (PrusaSlicer) layer height cho vài lớp đầu, hoặc dùng layer height <<0.2mm (nếu in theo orientation đã đăng là nằm trên đáy tròn). Nếu đổi orientation của shovel thì in có thể dễ hơn nhưng sẽ cần nhiều support hơn rất nhiều.
