Jig Gắn Cánh Mũi Tên (Archery Arrow Fletching Jig) In 3D

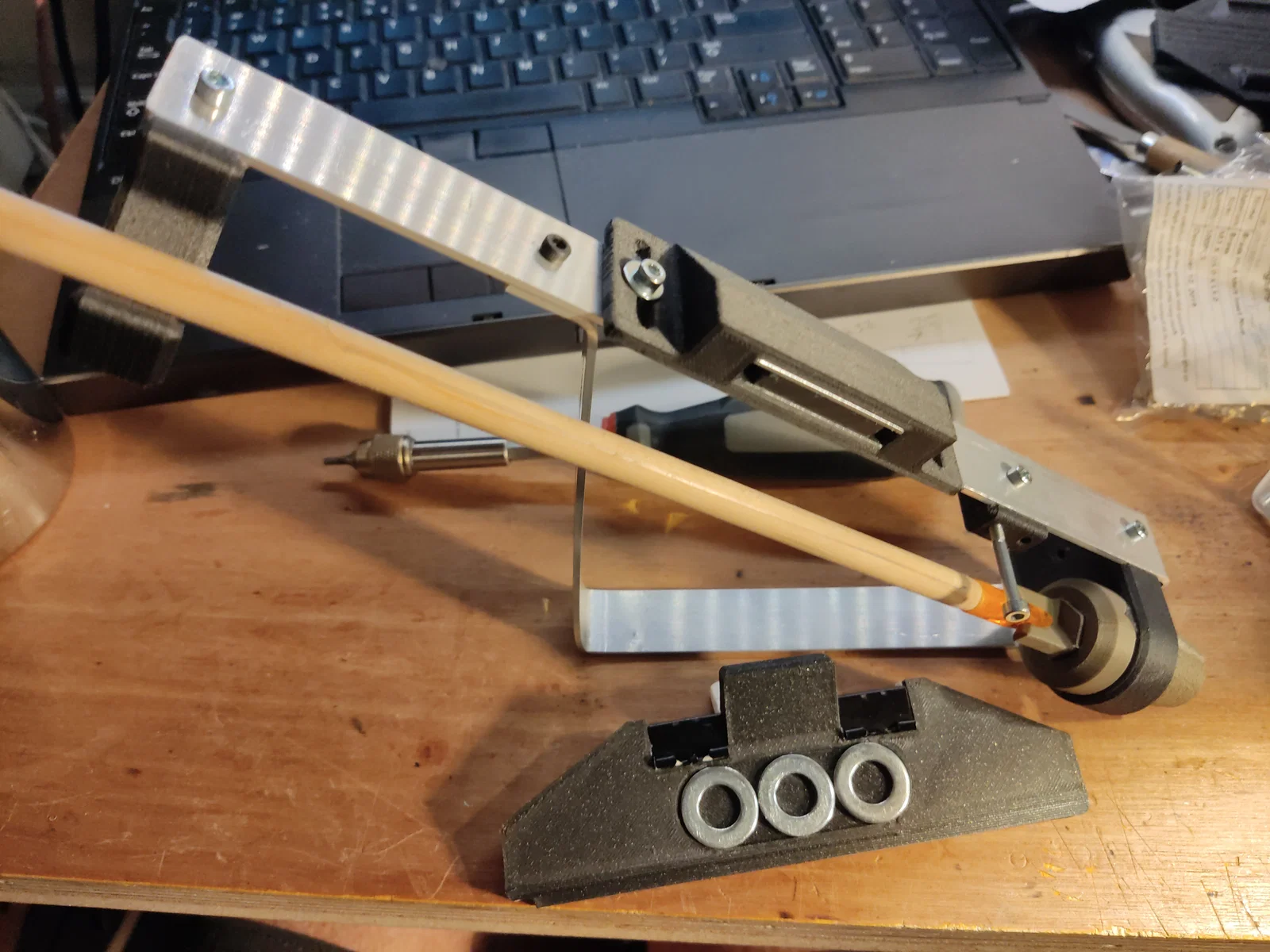

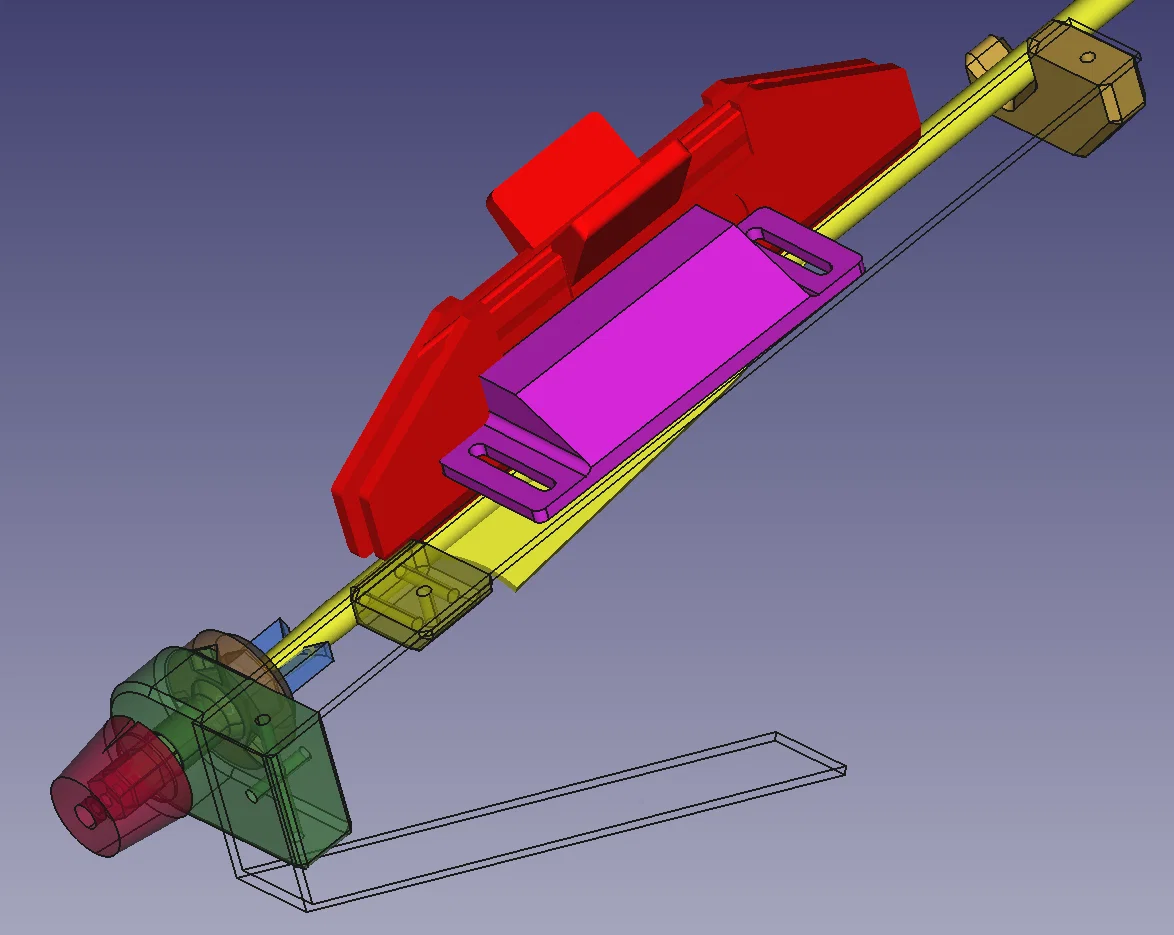

Đây là một dụng cụ fletching (gắn cánh) cho mũi tên, phần lớn là đồ 3D printed. Phù hợp để gắn cánh cho mũi tên kiểu 3 fletches.

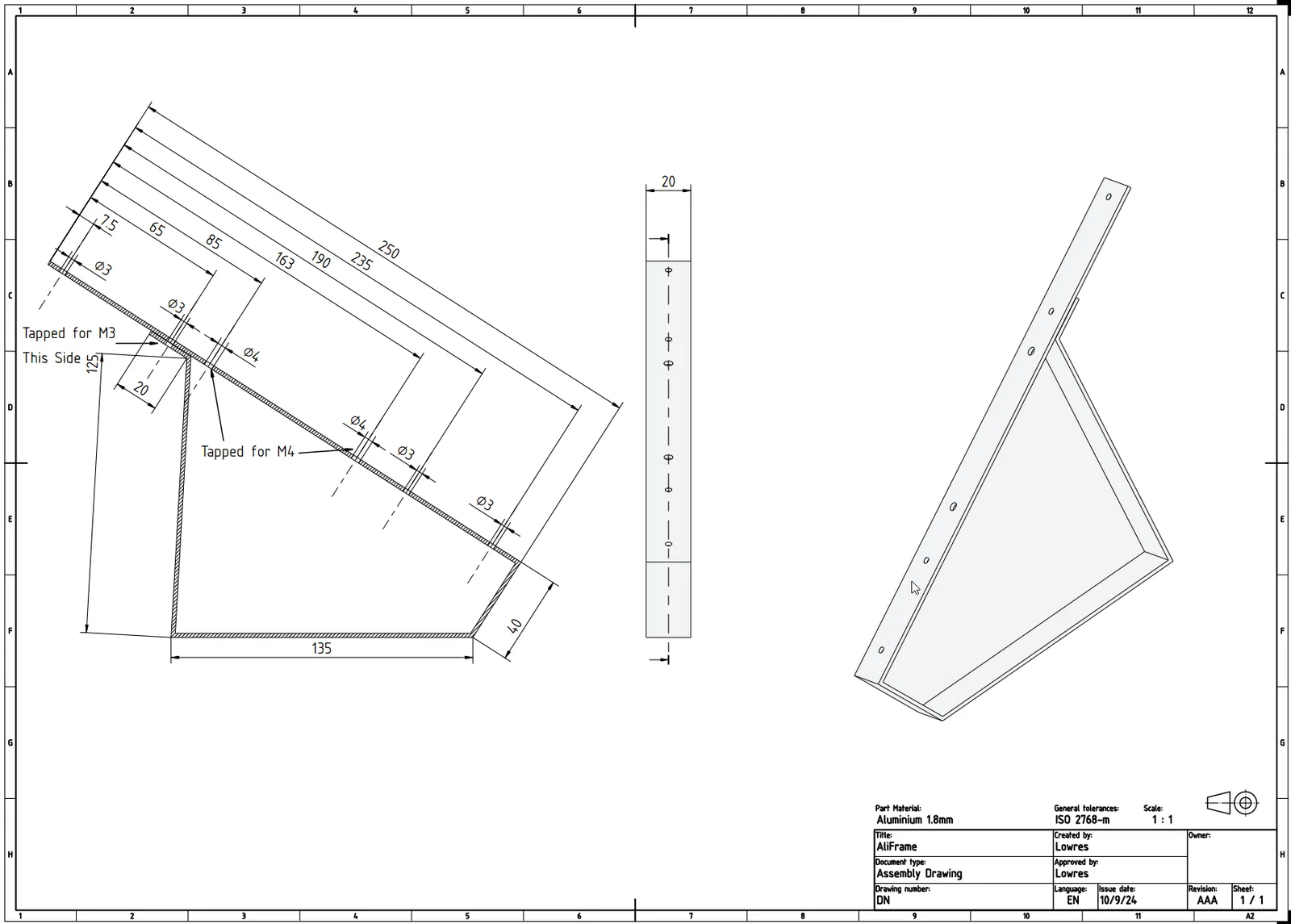

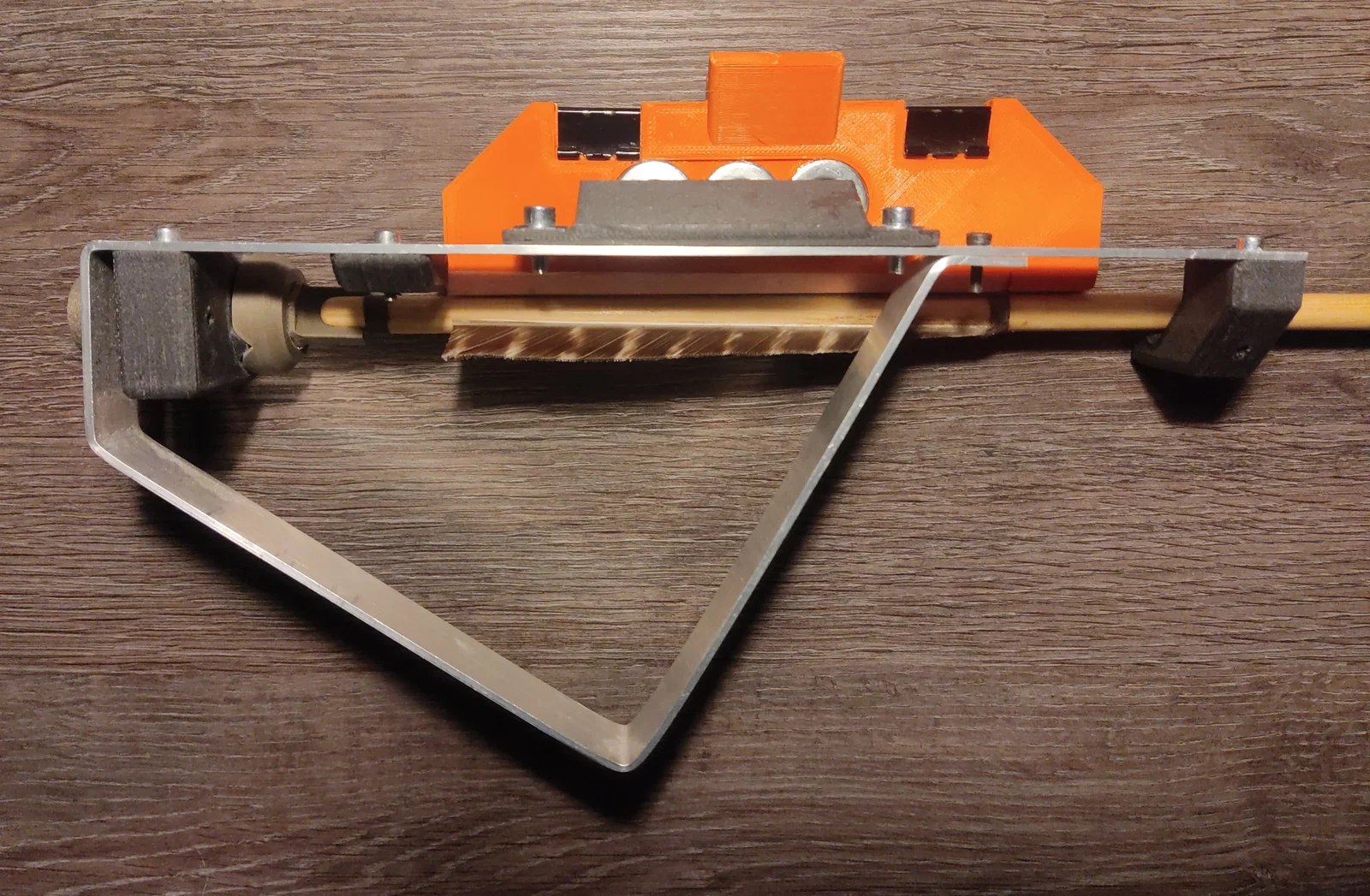

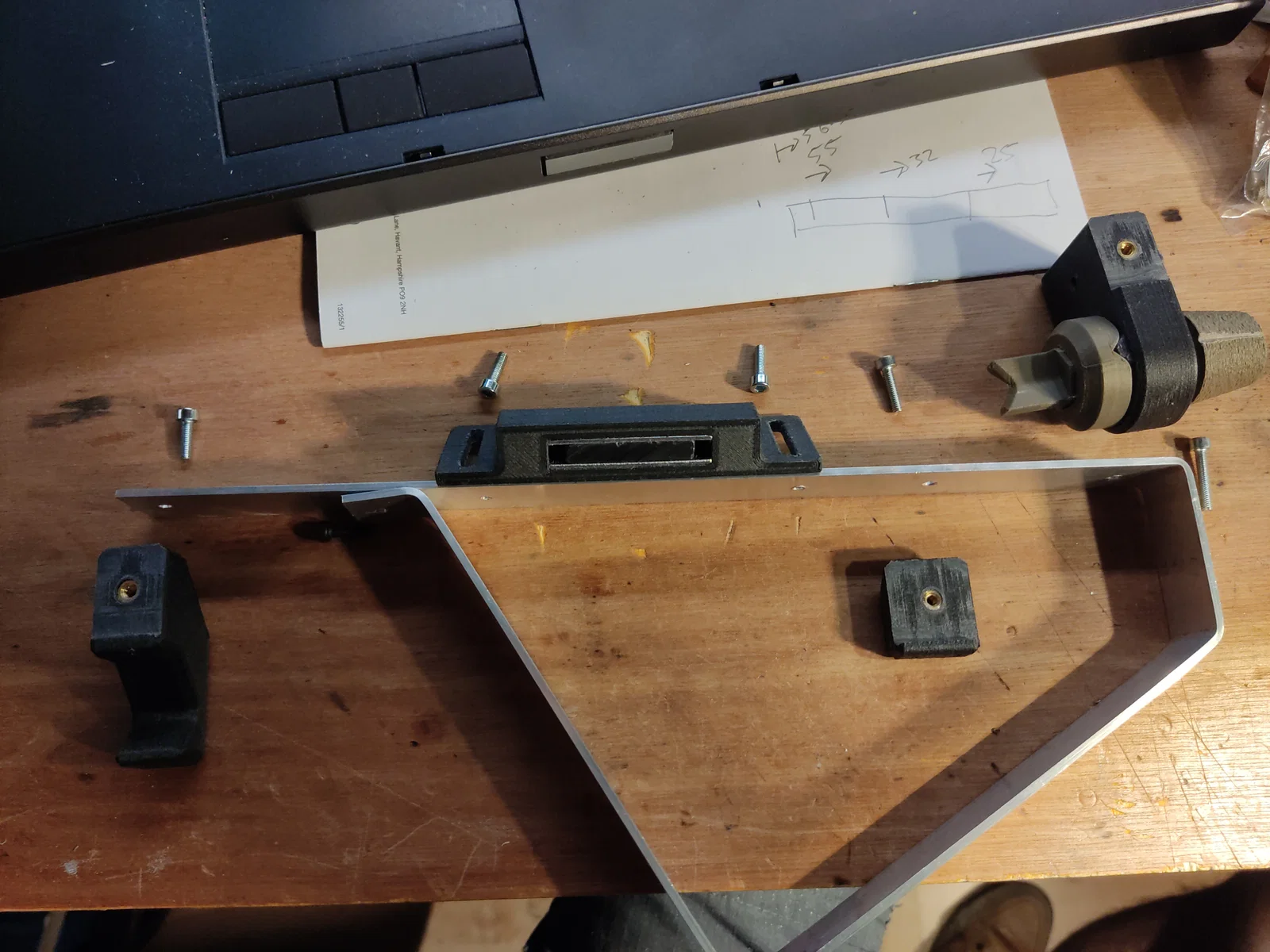

Khung dùng thanh nhôm phẳng (flat Aluminum stock) 20mm x 1.85mm mua ở tiệm hardware. Khoảng cách giữa các bộ phận có thể chỉnh được để hợp với nhu cầu sử dụng.

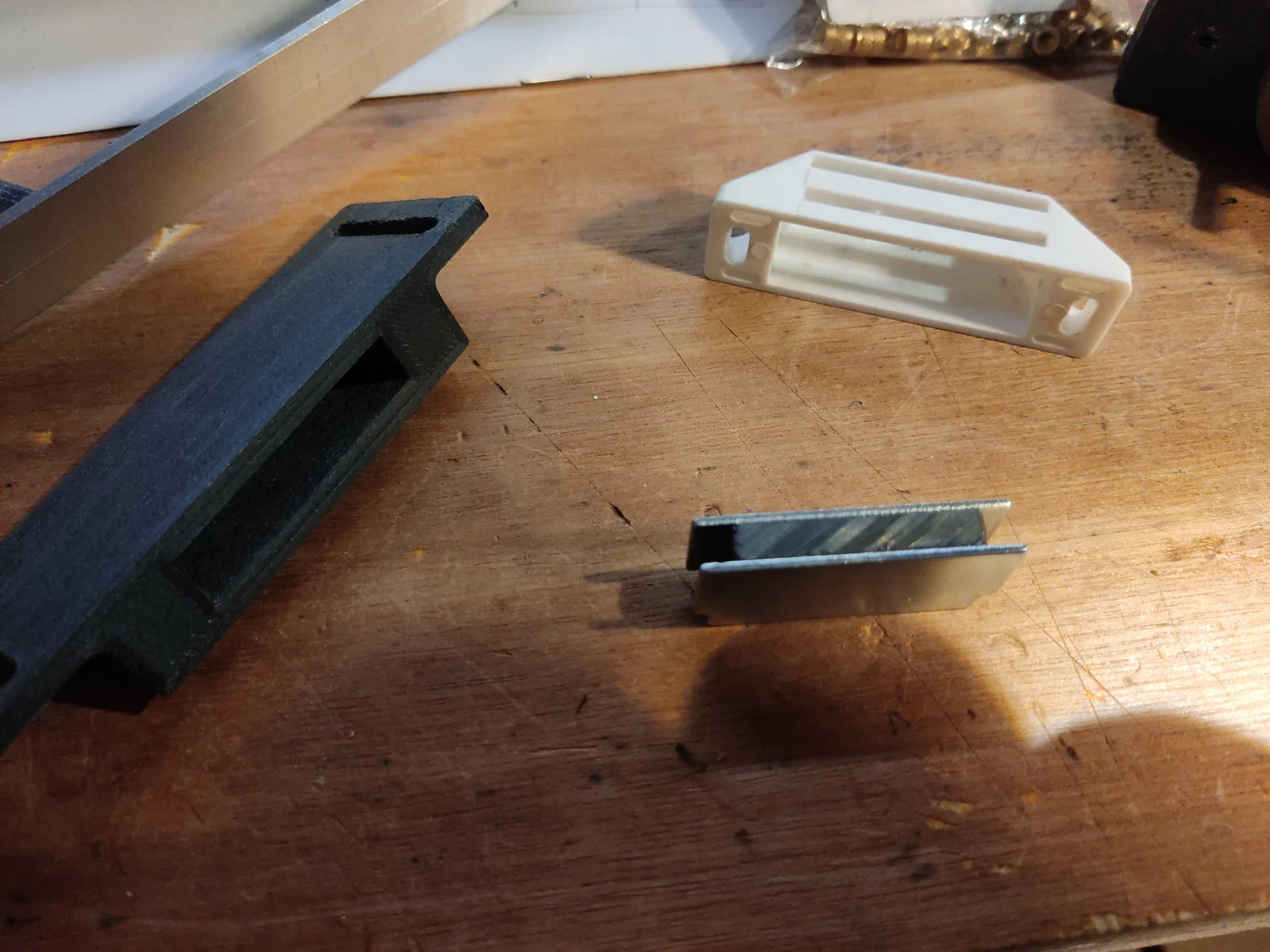

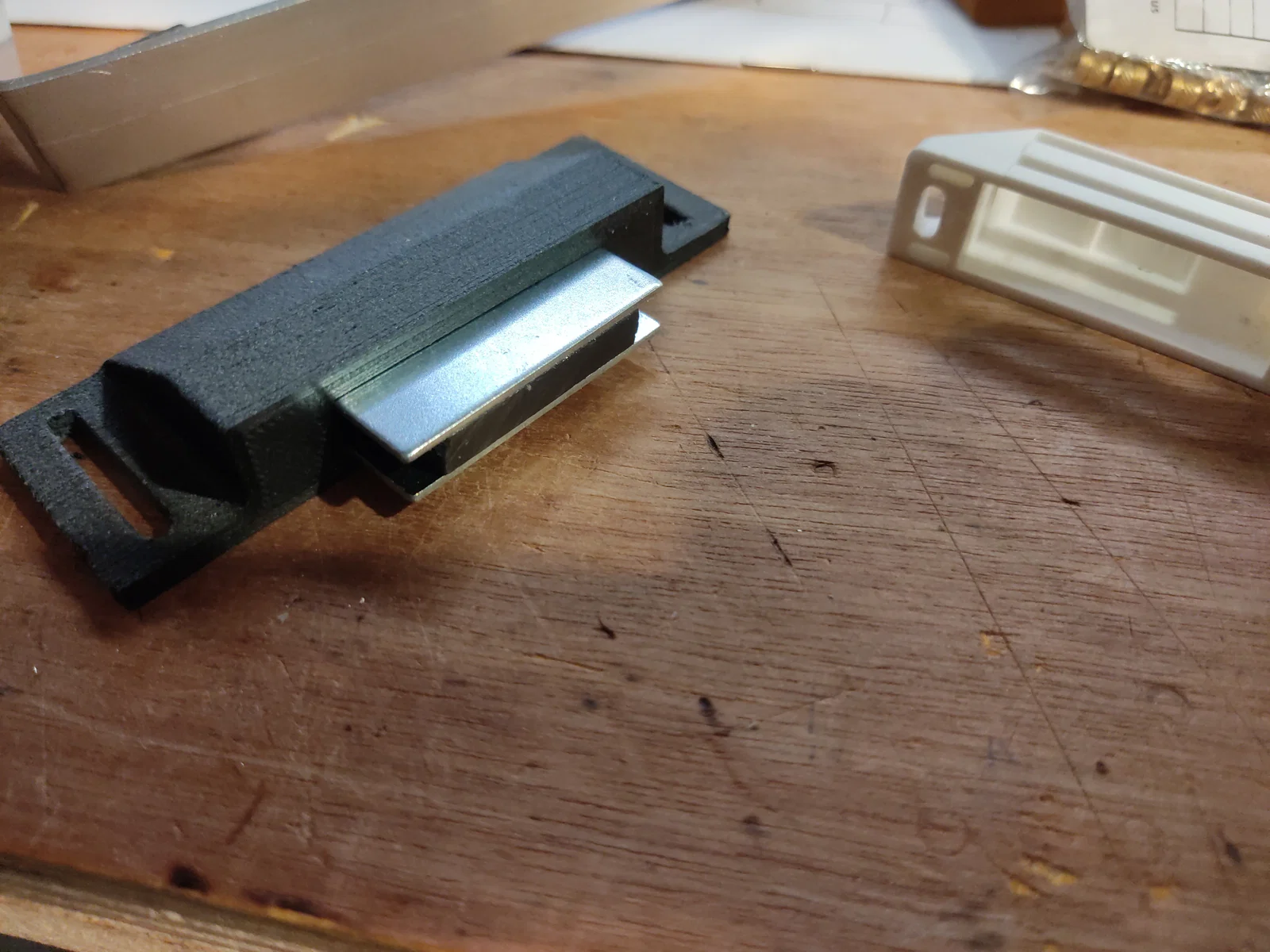

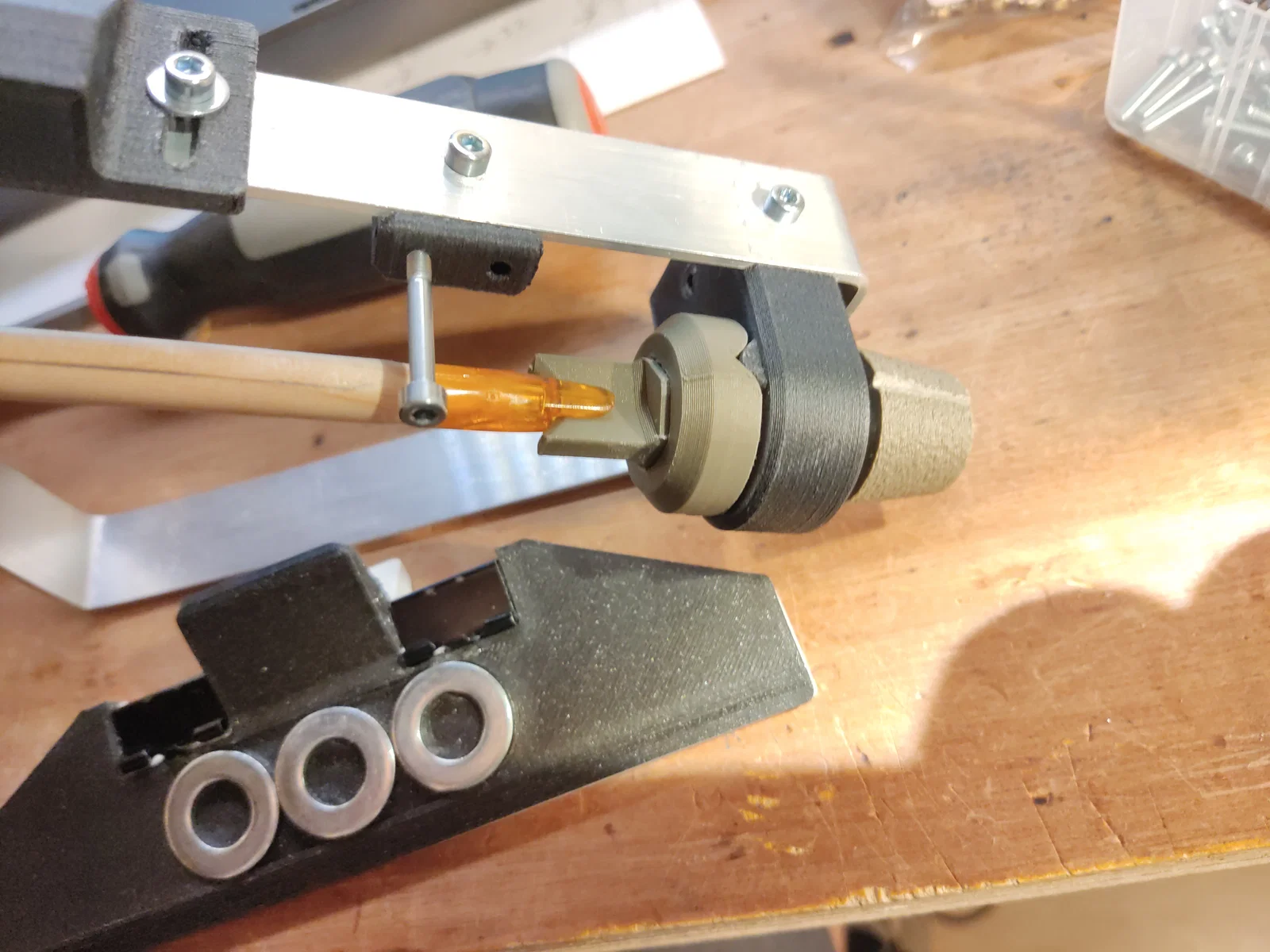

Cần nam châm loại tương tự nam châm dùng cho chốt/cửa tủ (cupboard closers). Với kẹp lông/cánh (feather clamp) cần 3 cái washer đường kính ngoài <20mm. Phần vỏ nam châm chỉnh được (adjustable magnet housing) sẽ bắt vít vào khung nhôm, có thể taro ren bằng mũi taro (thread tap) hoặc khoan lỗ nhỏ hơn rồi để con bolt tự tạo ren.

Và thêm một mớ bolt 3mm.

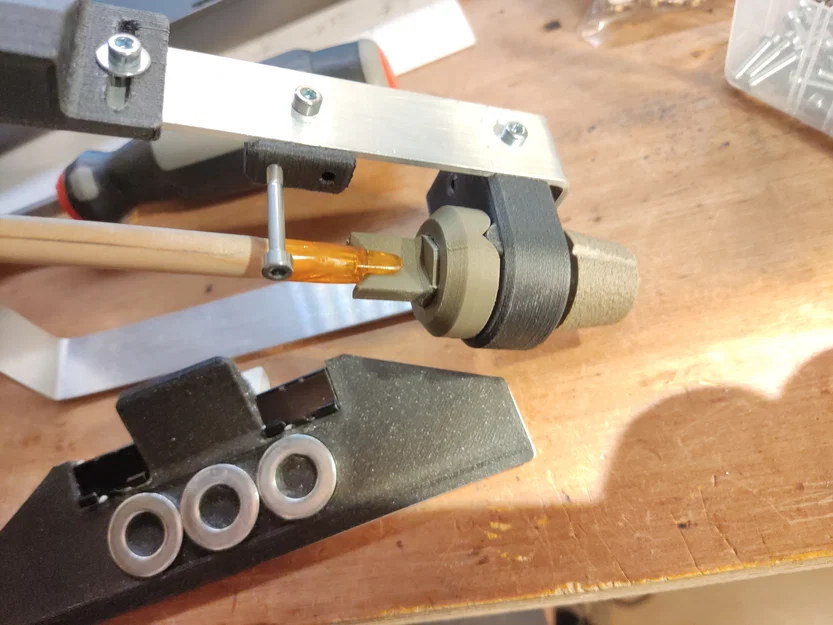

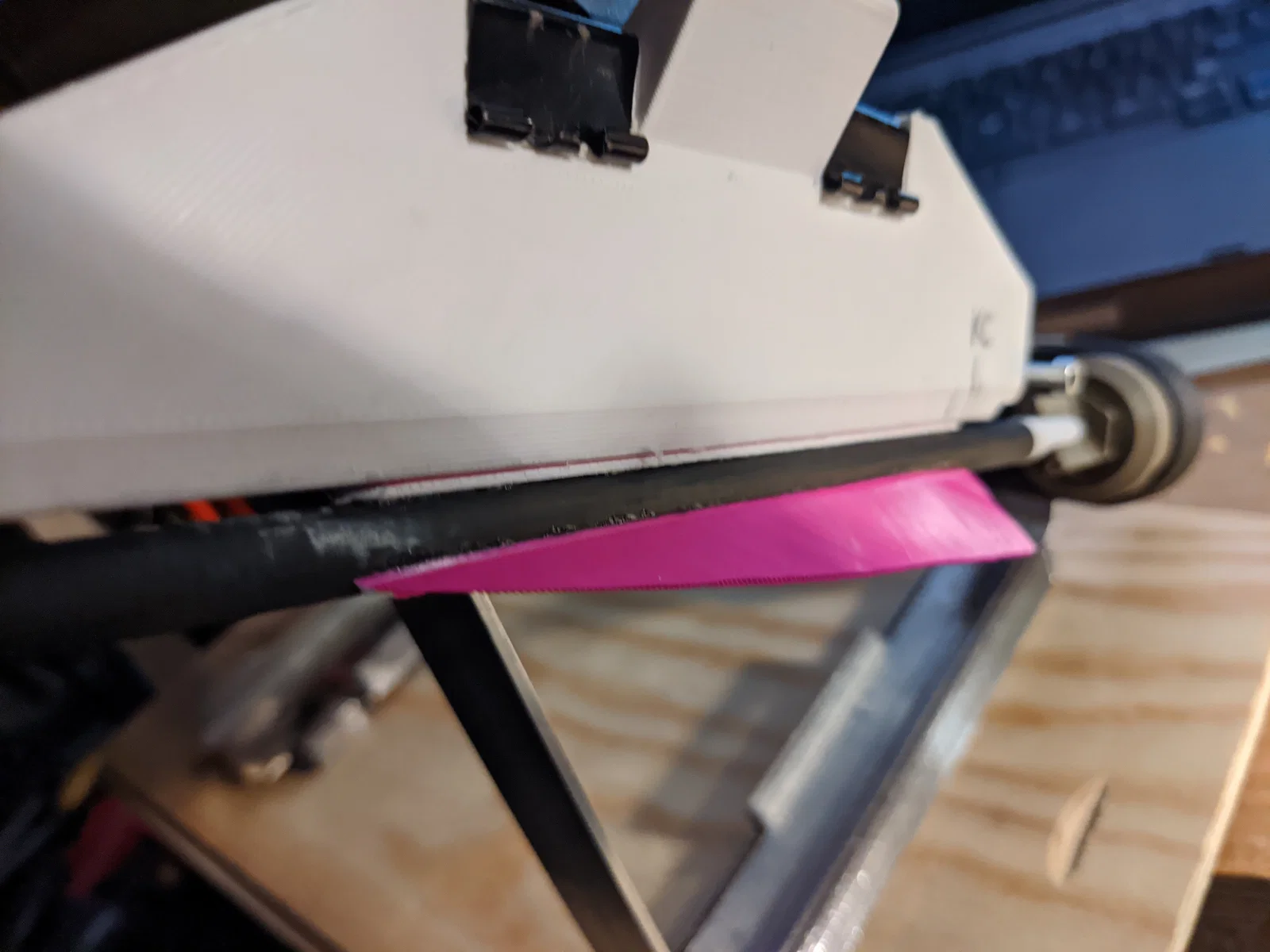

Với kẹp cánh (fletch clamp), trục xoay (pivot) chỉ là một đoạn filament 1.75 mm. Lực kẹp được tạo bởi hai cái kẹp bulldog 19mm; để kẹp bulldog khỏi tuột, có thể dán thêm một đoạn băng keo 2 mặt ngắn cho chắc.

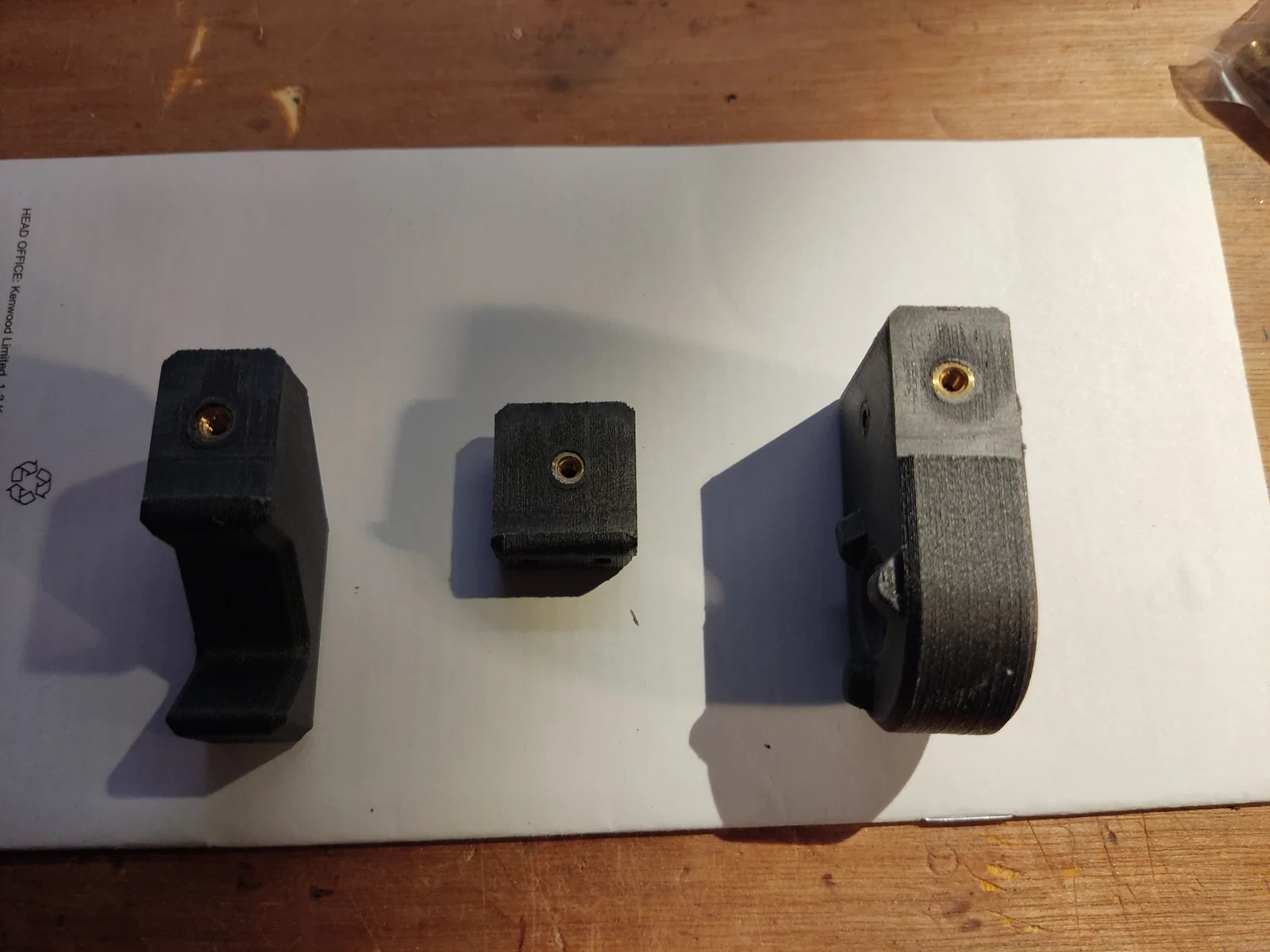

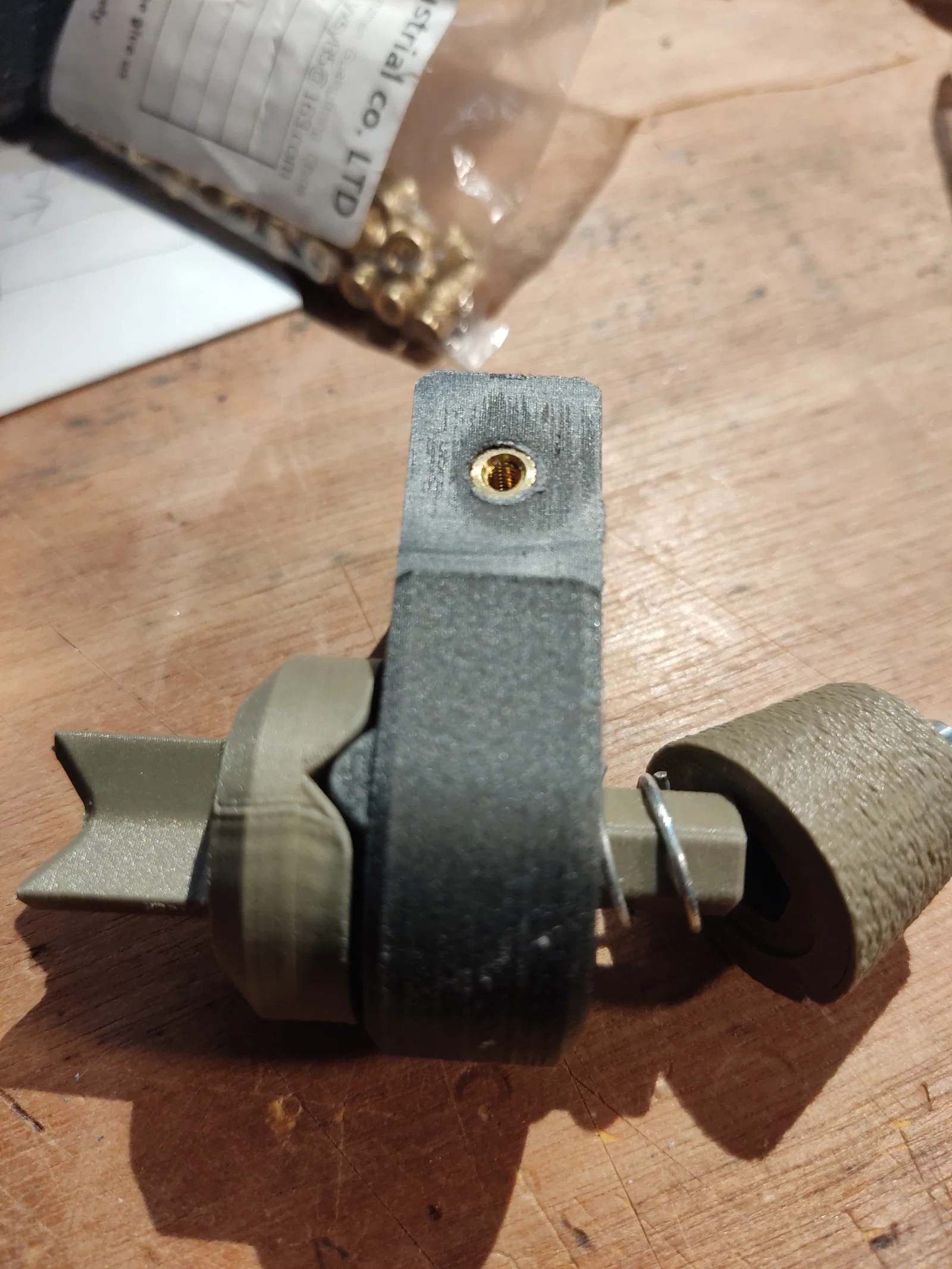

Mình dùng bộ setup này tới giờ thấy ổn. Mình cũng đã thêm các chi tiết tương thích insert “brass”, dùng được brass insert M3 4.3OD x 5mm. Ngoài ra, dùng nhôm chữ L (angled L section) sẽ giúp tăng độ cứng vững (rigidity) đáng kể.
