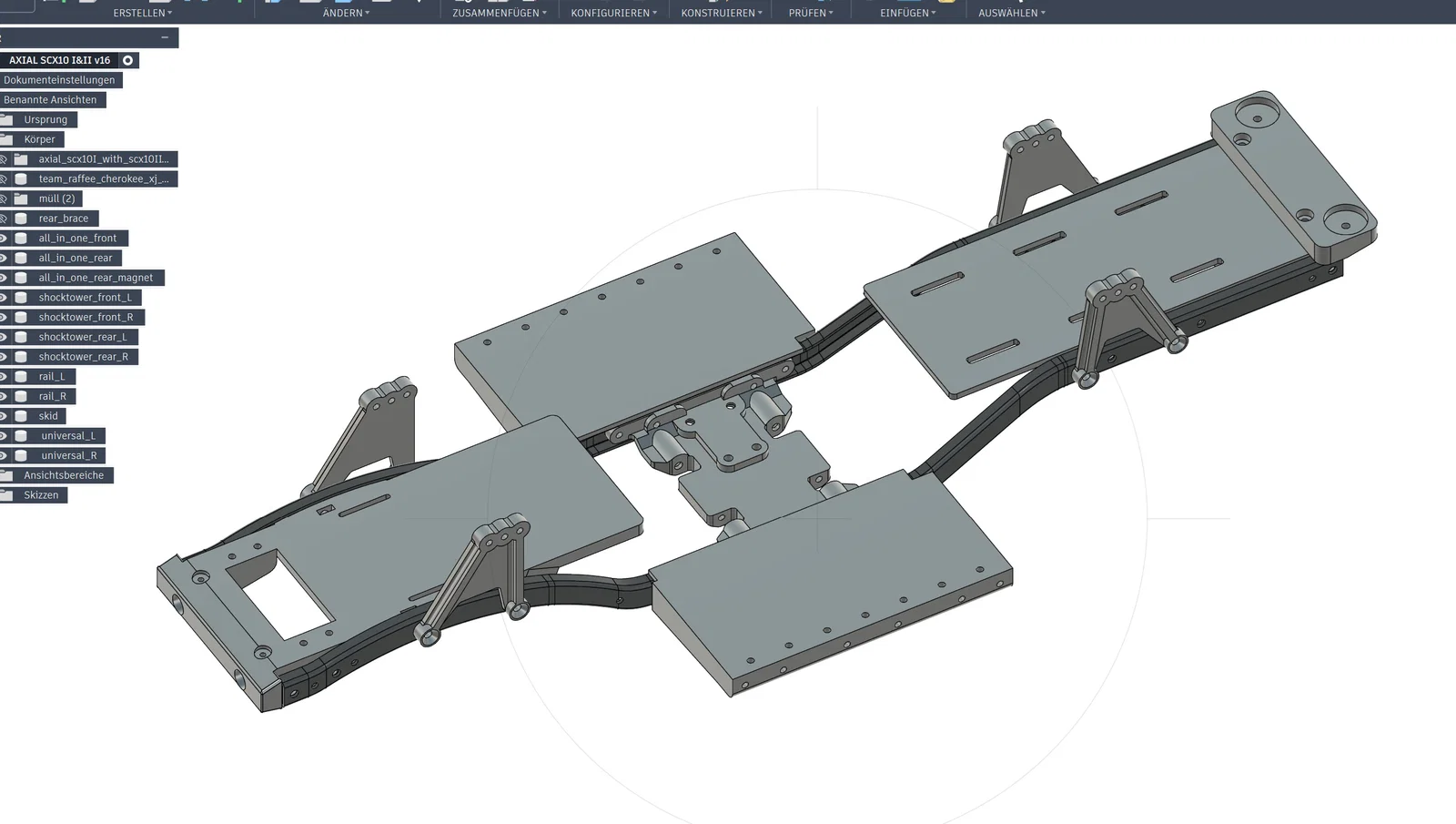

AXIAL SCX10 I & II - Part chassis / Update 05.04.2026 - Skid & Shocktower

Mô tả chung:

• Mình đã gom hết tất cả các part SCX10 I & II mà mình đã đăng trên Printables tới thời điểm hiện tại.

• Chassis rails của SCX10 I giống y hệt SCX10 II. Nên nhiều part xài được cho cả hai chassis.

• L và R là trái (left) và phải (right). Đa số part có đủ hai bên; nếu không có thì bạn mirror trong slicer.

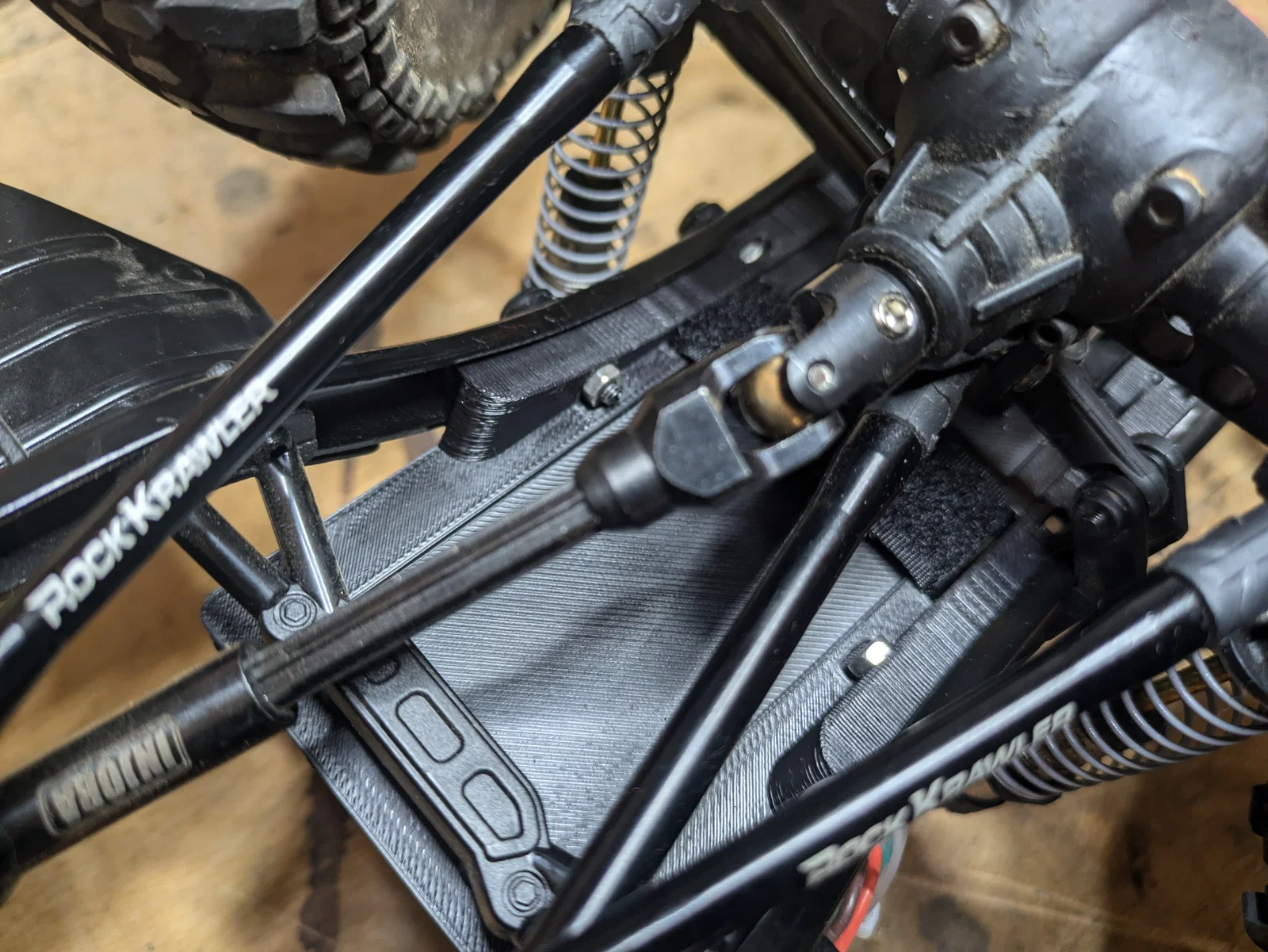

Mô tả part: Skidplate & Shocktower

• Sau hai năm thì kỹ năng Fusion có khá hơn chút.

• Thiết kế dựa theo SCX10 Generation One.

• Không hỗ trợ Panhard.

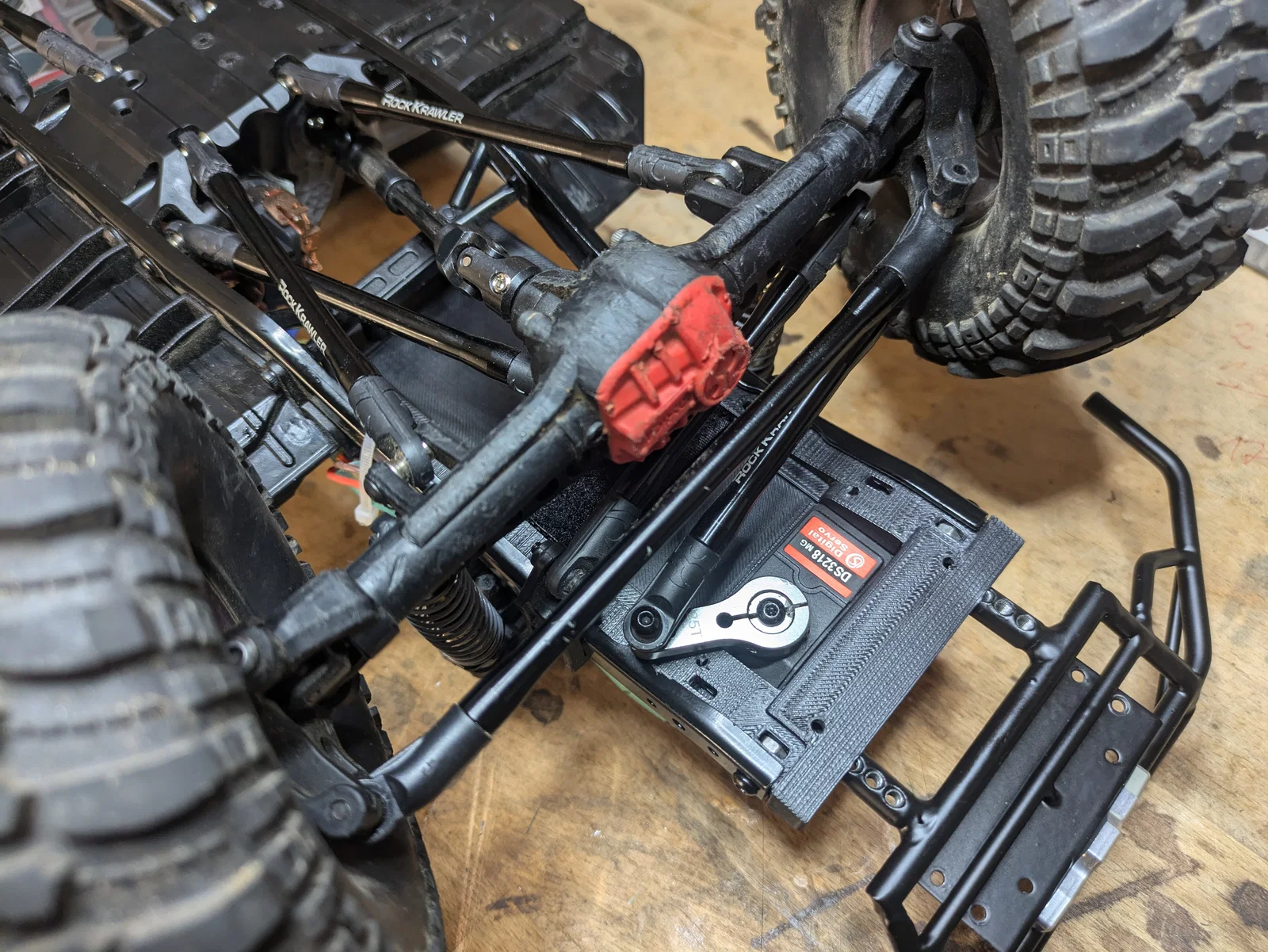

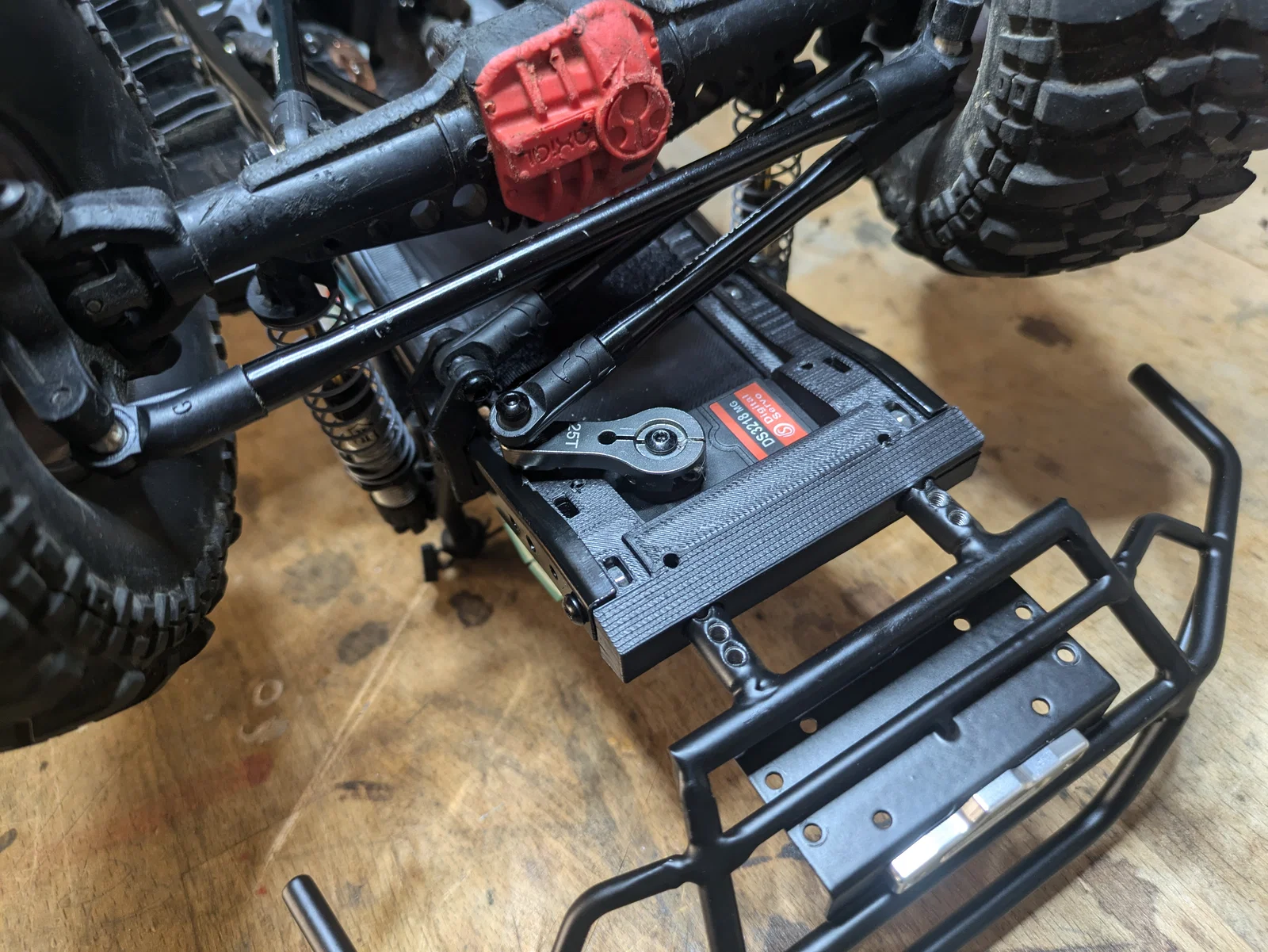

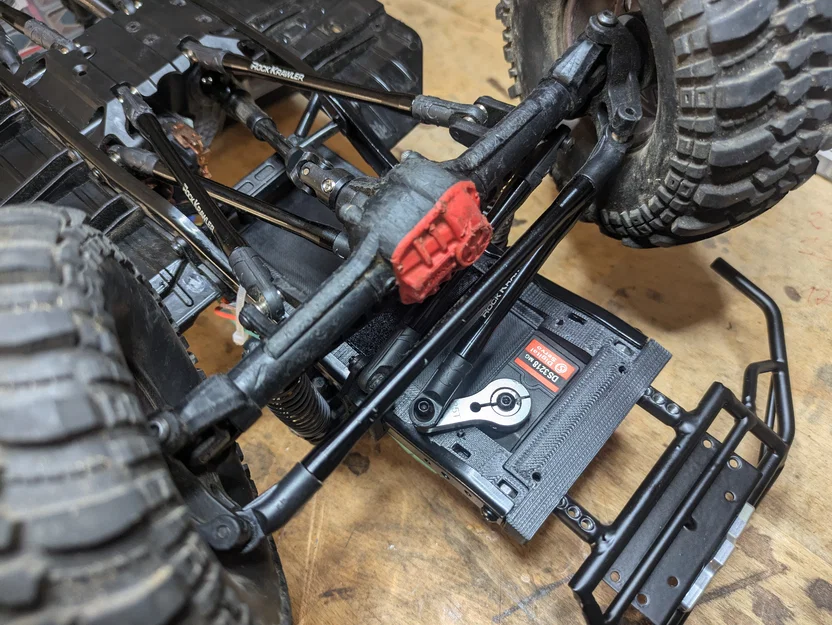

Mô tả part: Front 3 in 1 Bumper Mount / Servo Mount / Battery Plate

• Cần ốc (2x M3x10/4x M3x12) và tán (M3) để lắp.

• Tán sẽ nằm trong các lỗ đã chừa sẵn / hơi lắt léo chút nhưng làm được.

• Infill tối thiểu 50%, thấp hơn dễ làm bung/gãy phần bumper.

• Servo chỉ lắp được từ phía trên. Servoarm phải hướng về phía trục (axis).

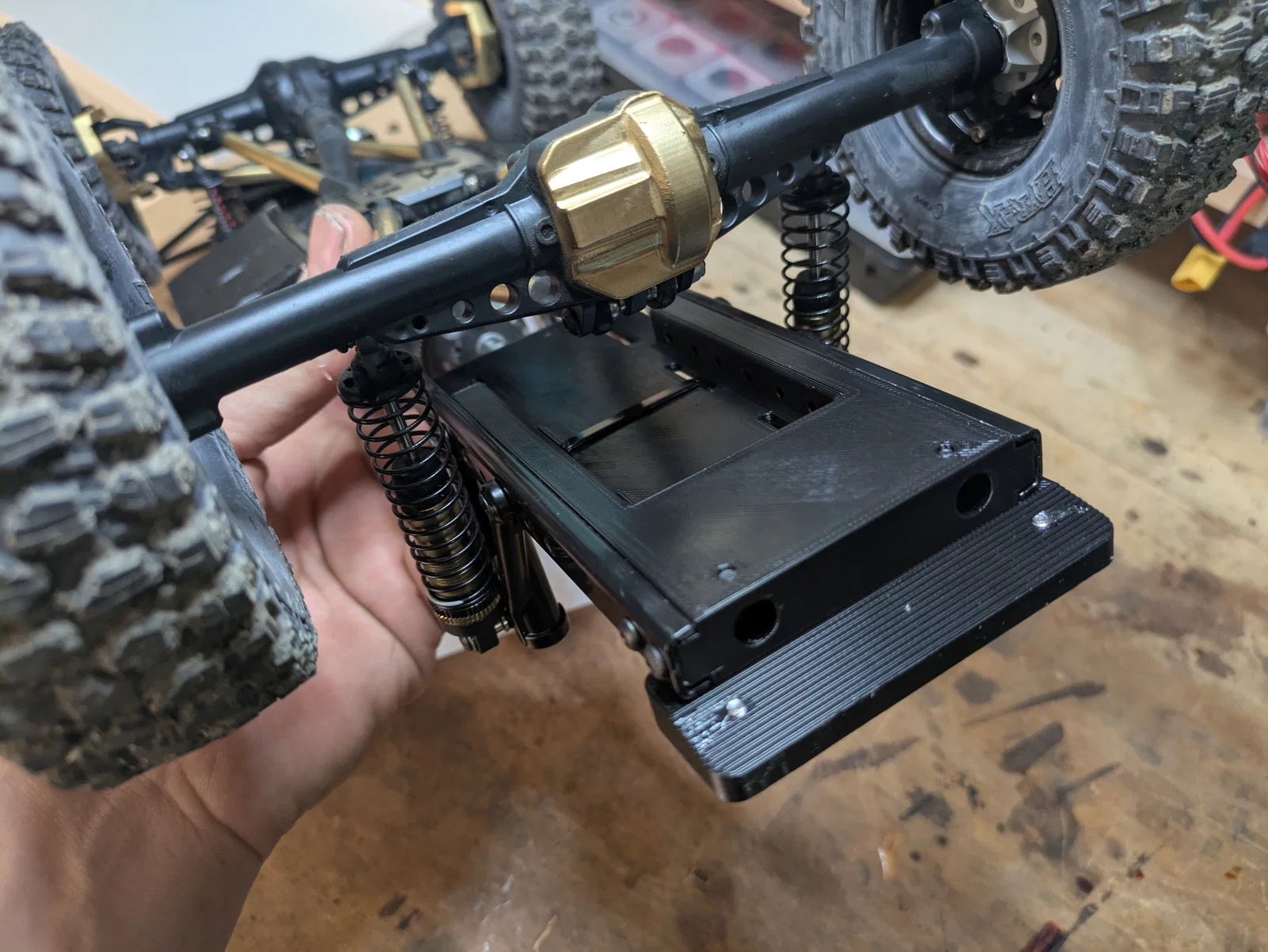

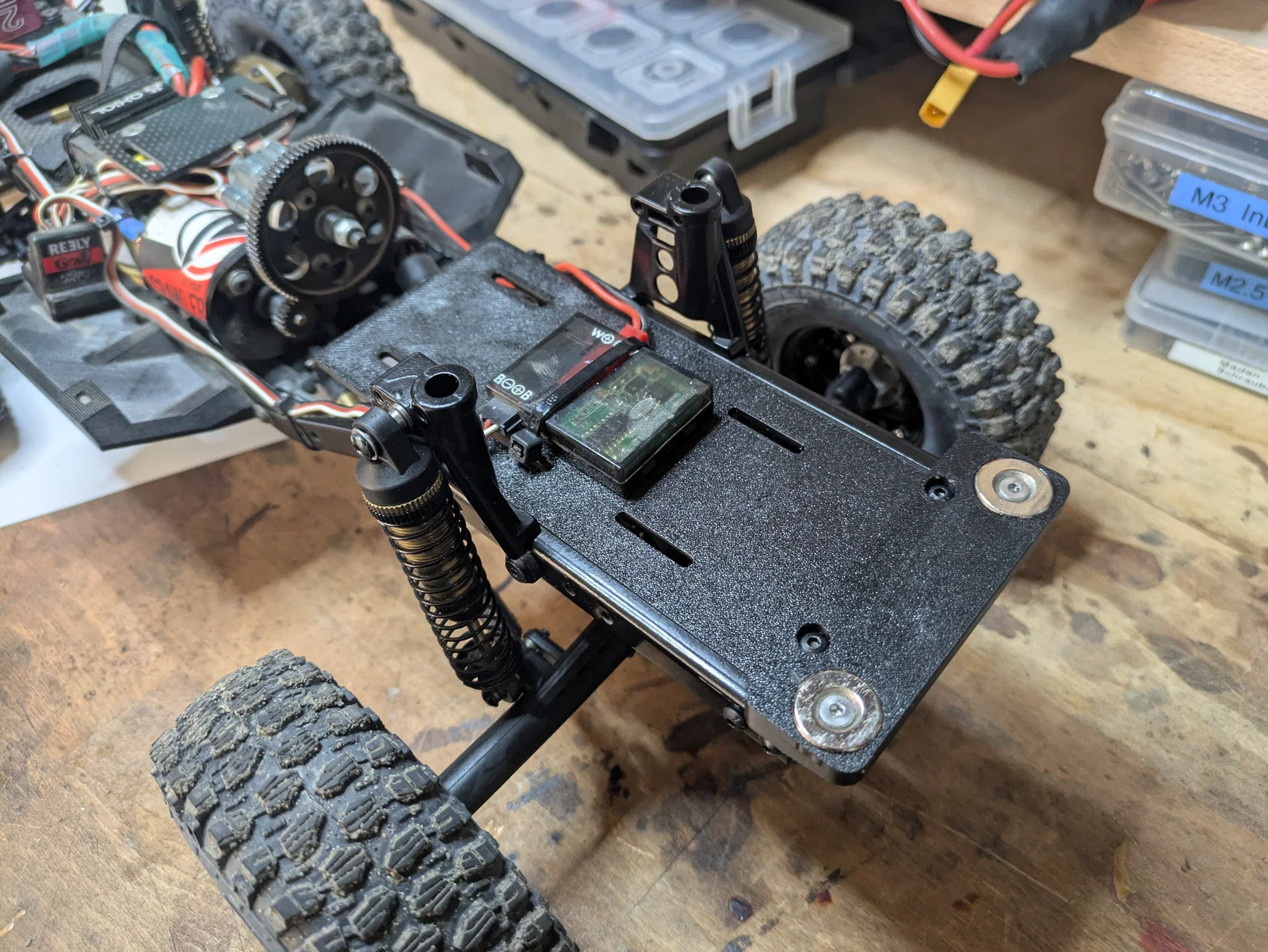

Mô tả part: Rear 2 in 1 Bumper Mount / Battery Plate

• Dùng ốc M3 (dài 8mm, riêng shocktowers là 12mm).

• Thiết kế cho wheelbase 290mm (313mm chưa test, nhưng chắc là vừa).

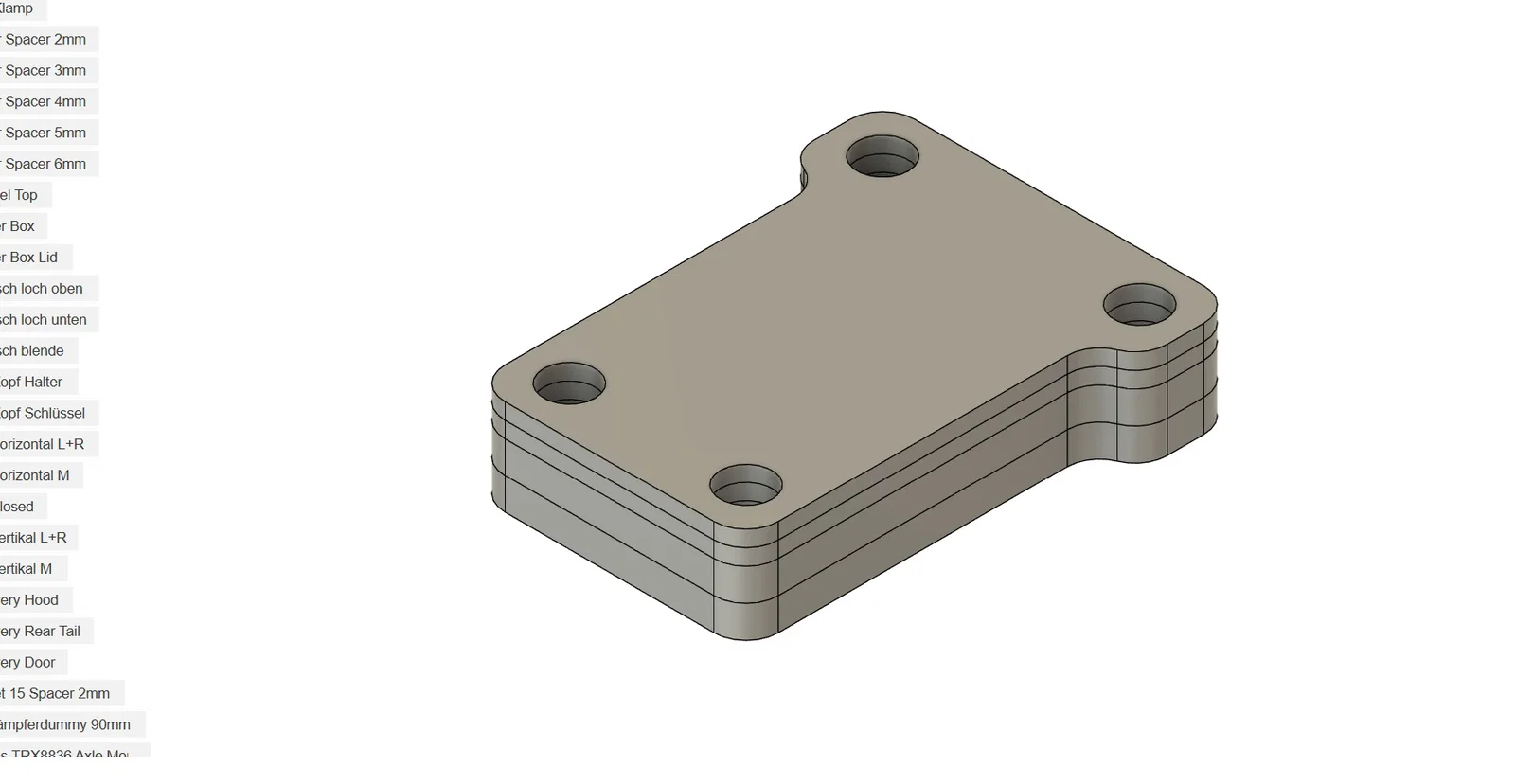

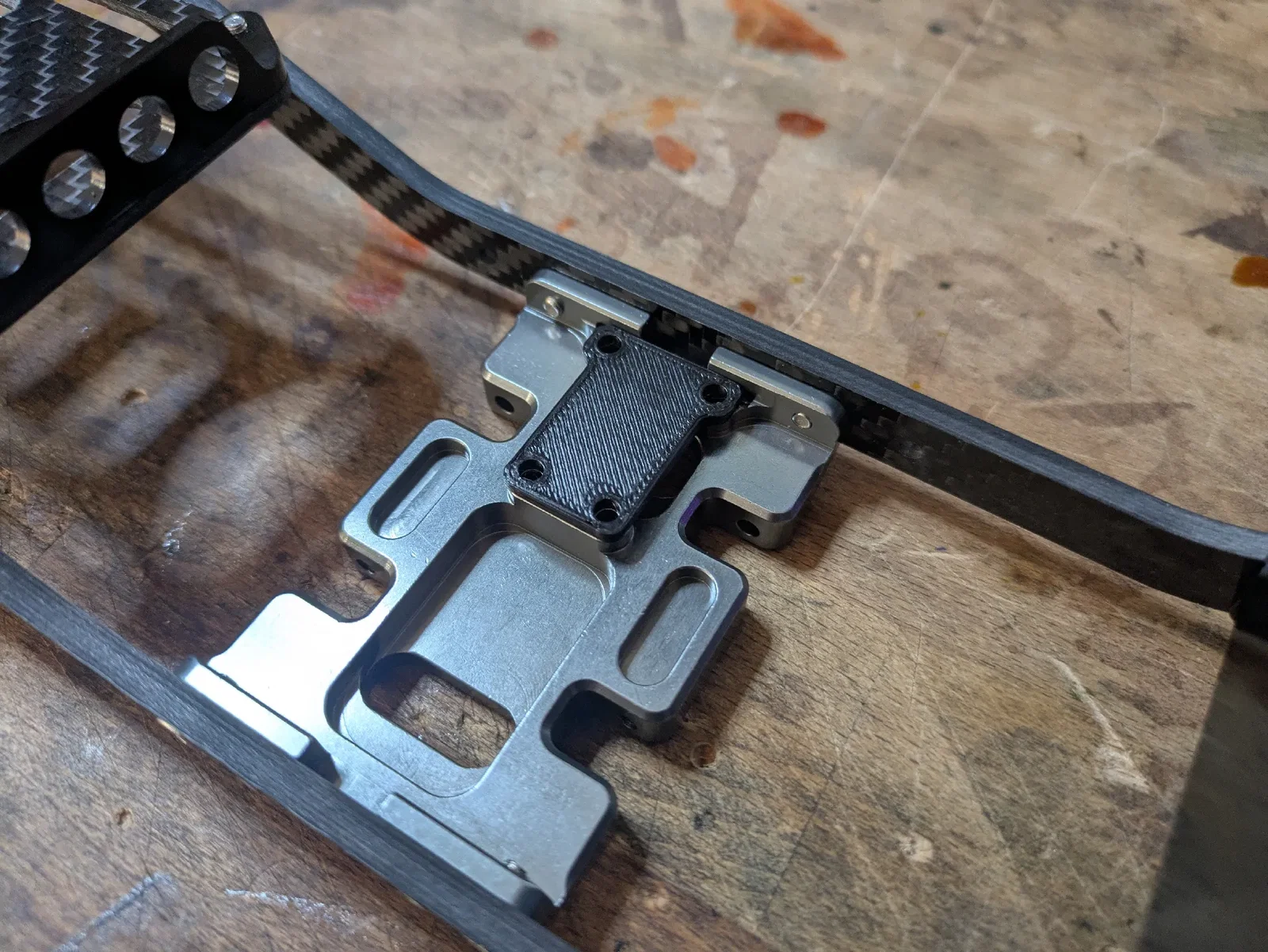

Mô tả part: 3 Gear Transmission Spacer

• Spacer này khớp đúng pattern lỗ của AXIAL SCX10 3 Gear Transmission, loại được lắp trên SCX10I và II.

• Cũng vừa với Element RC Stealth X và Vanquish VS4-10 3 Gear Skid.

• Có các phiên bản khoảng cách 2mm, 3mm, 4mm, 5mm và 6mm.

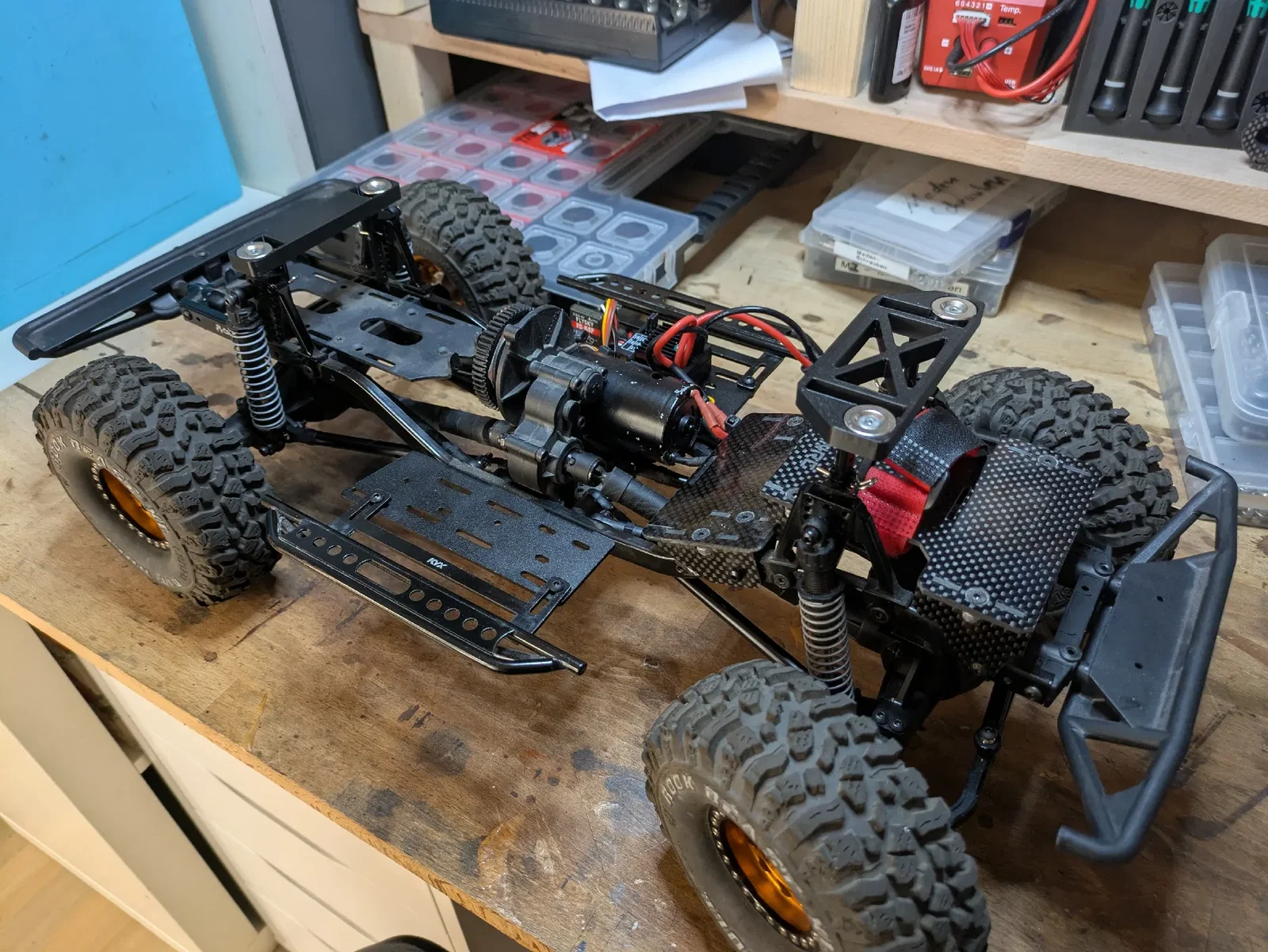

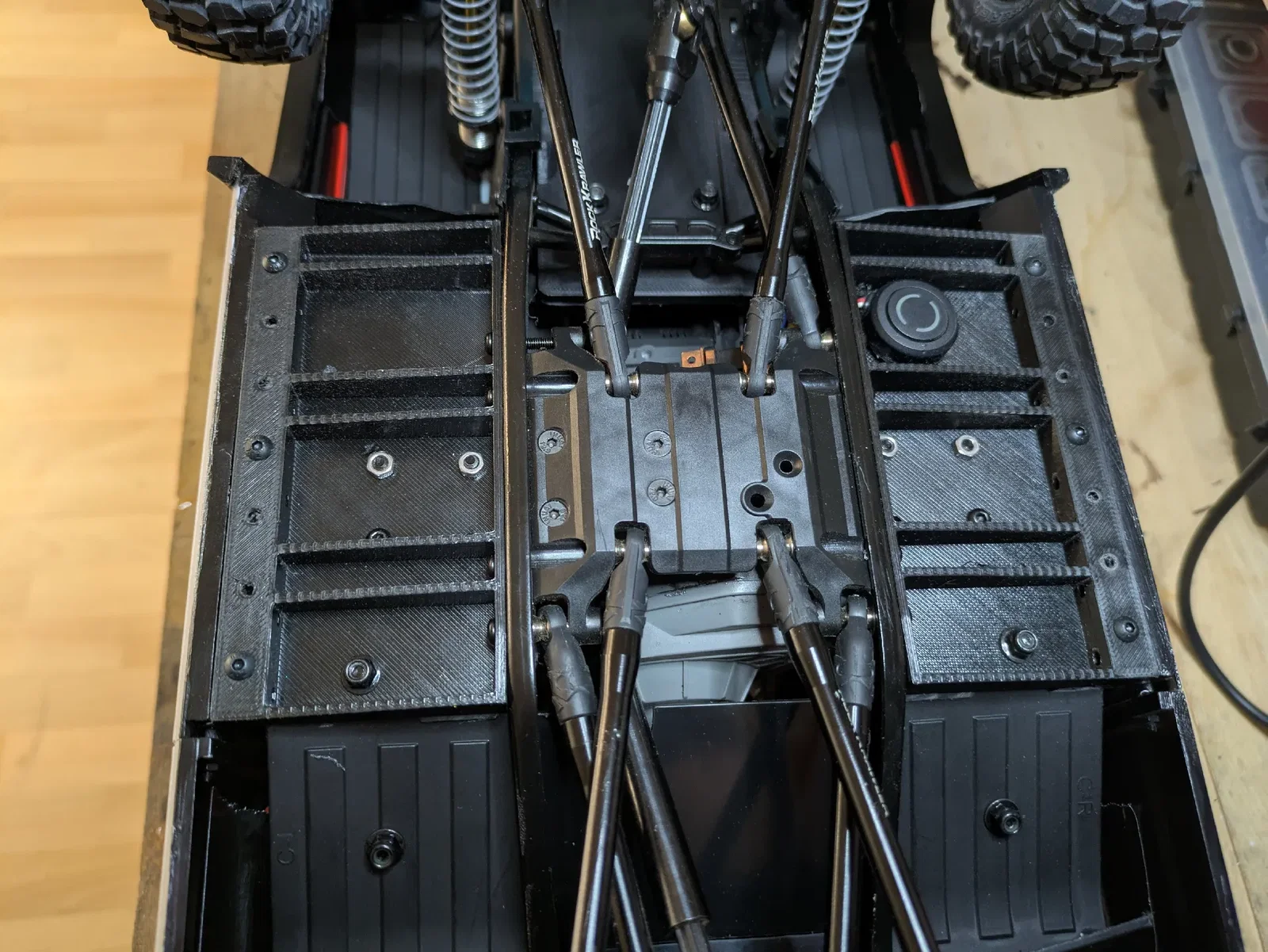

Mô tả part:  SCX 10 I & II - Universal Side Plate / Electronic Plate / Floor Pans

• Mình in ABS cho cứng cáp, bạn muốn xài vật liệu gì cũng được.

• Dùng các lỗ sẵn có trên frame.

• Ốc (M3) nên dài hơn ốc zin 2mm.

• Có thể kết hợp với bộ Cherokee body mounts của mình.

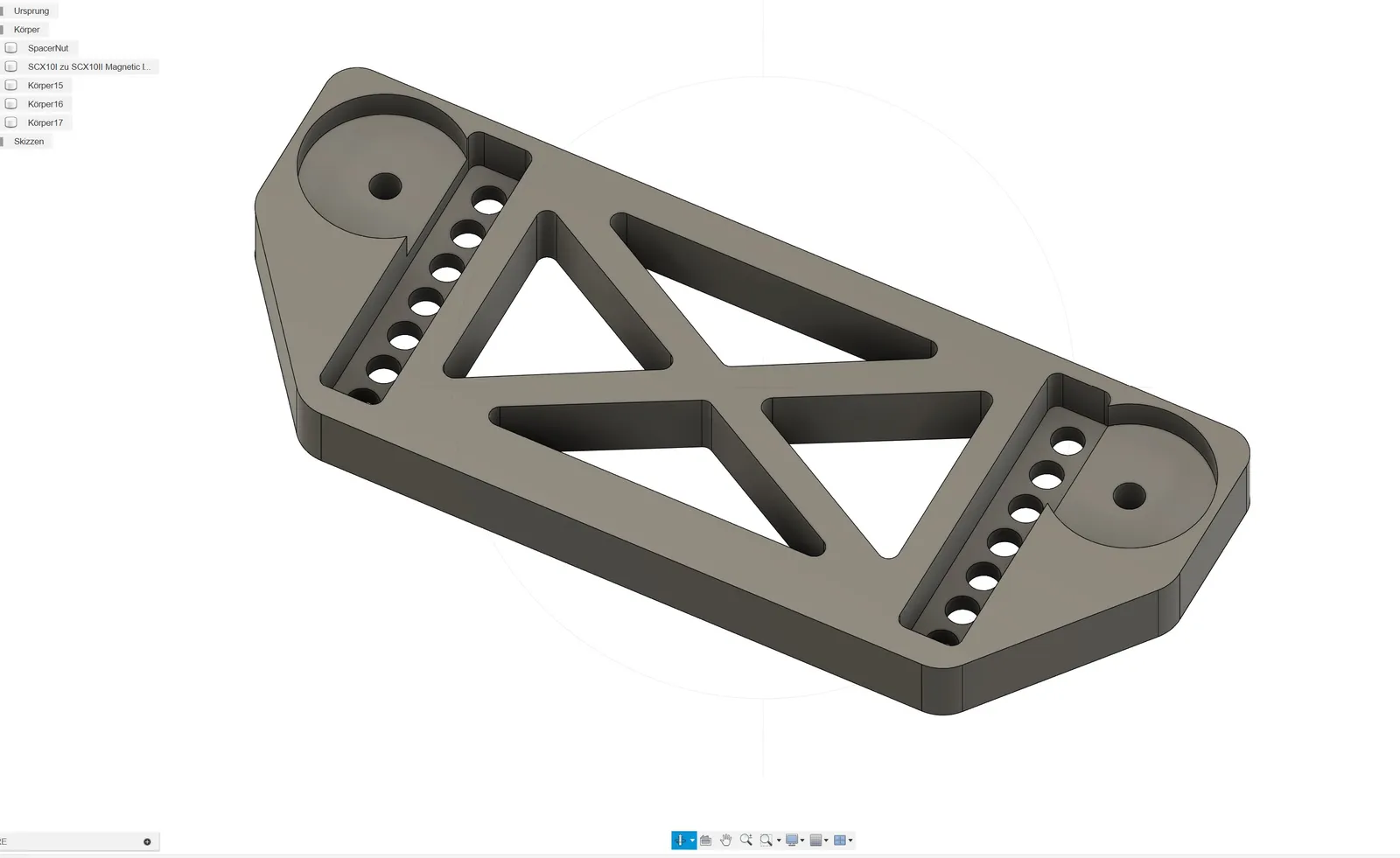

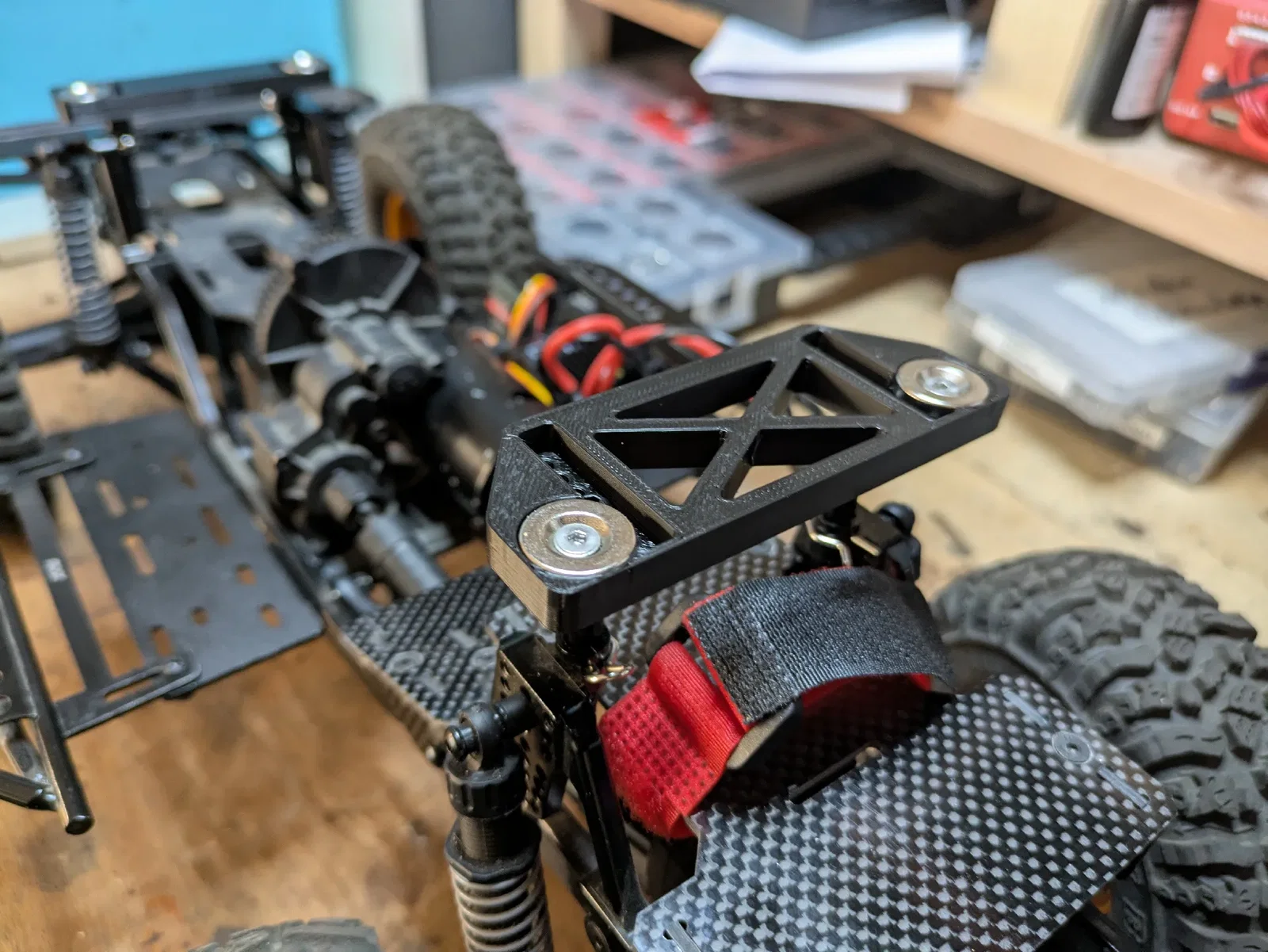

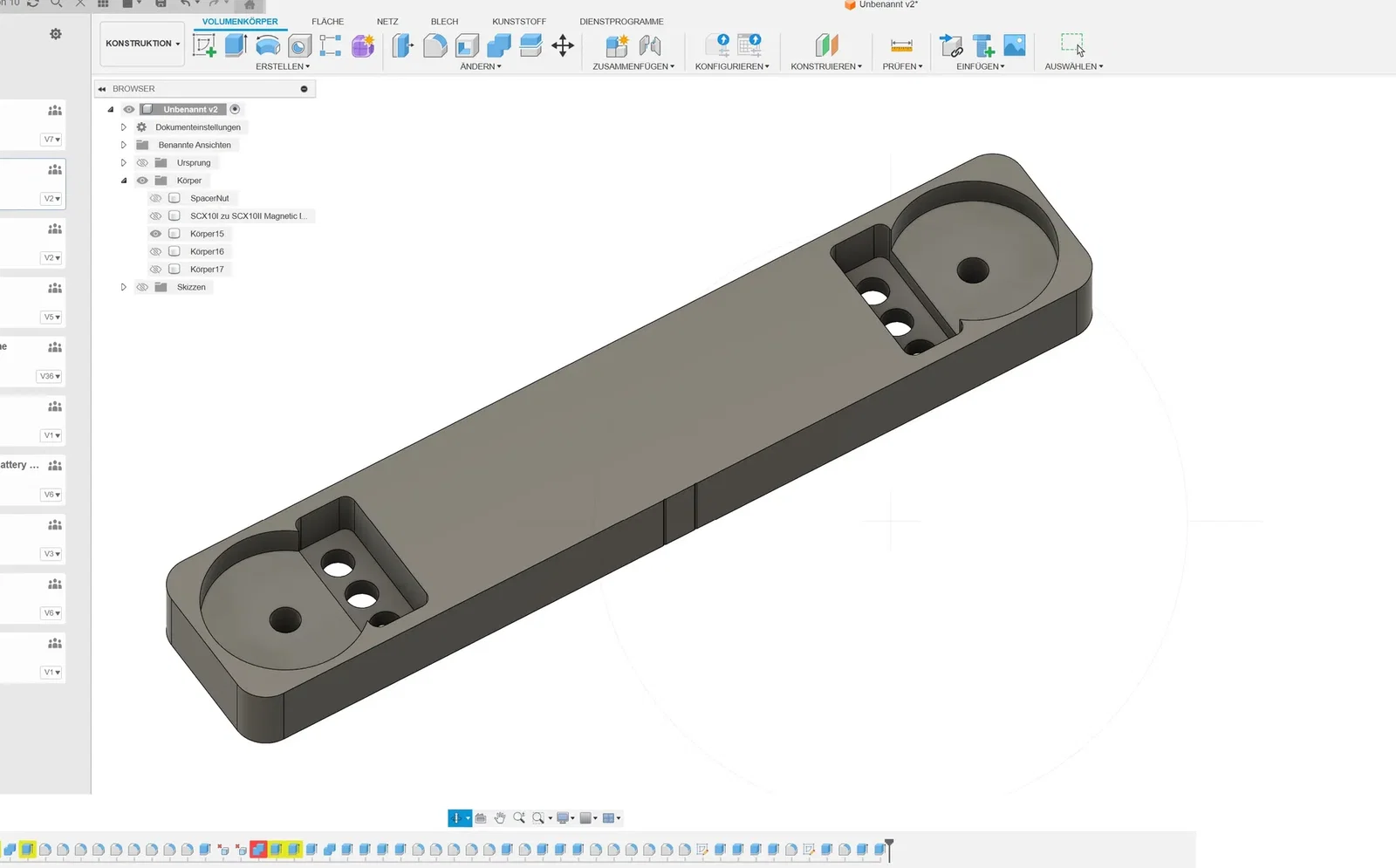

Mô tả part:  SCX10I with SCX10II Body - Magnetic Body Mounts / Adjustable Offset

• Body SCX10II không gắn thẳng lên SCX10I được (pattern lỗ khác). Đây là giải pháp.

• PostStands của SCX10I và II có pattern lỗ khác nhau. SCX10I là 56mm, SCX10II là 72mm.

• Vì vậy mình làm mấy cái adapter này, có chức năng nam châm, để gắn body SCX10II lên “ông già” SCX10I của mình.

• Cần 8 nam châm neody (15x3mm có lỗ cho vít countersunk), bạn có thể mua trên Amazon.

• Nếu lỗ bị lệch theo hướng trước–sau, sẽ có 2 phiên bản holder với kích thước offset khác nhau.

• Nếu không có PostStands, mình có kèm file để in luôn.

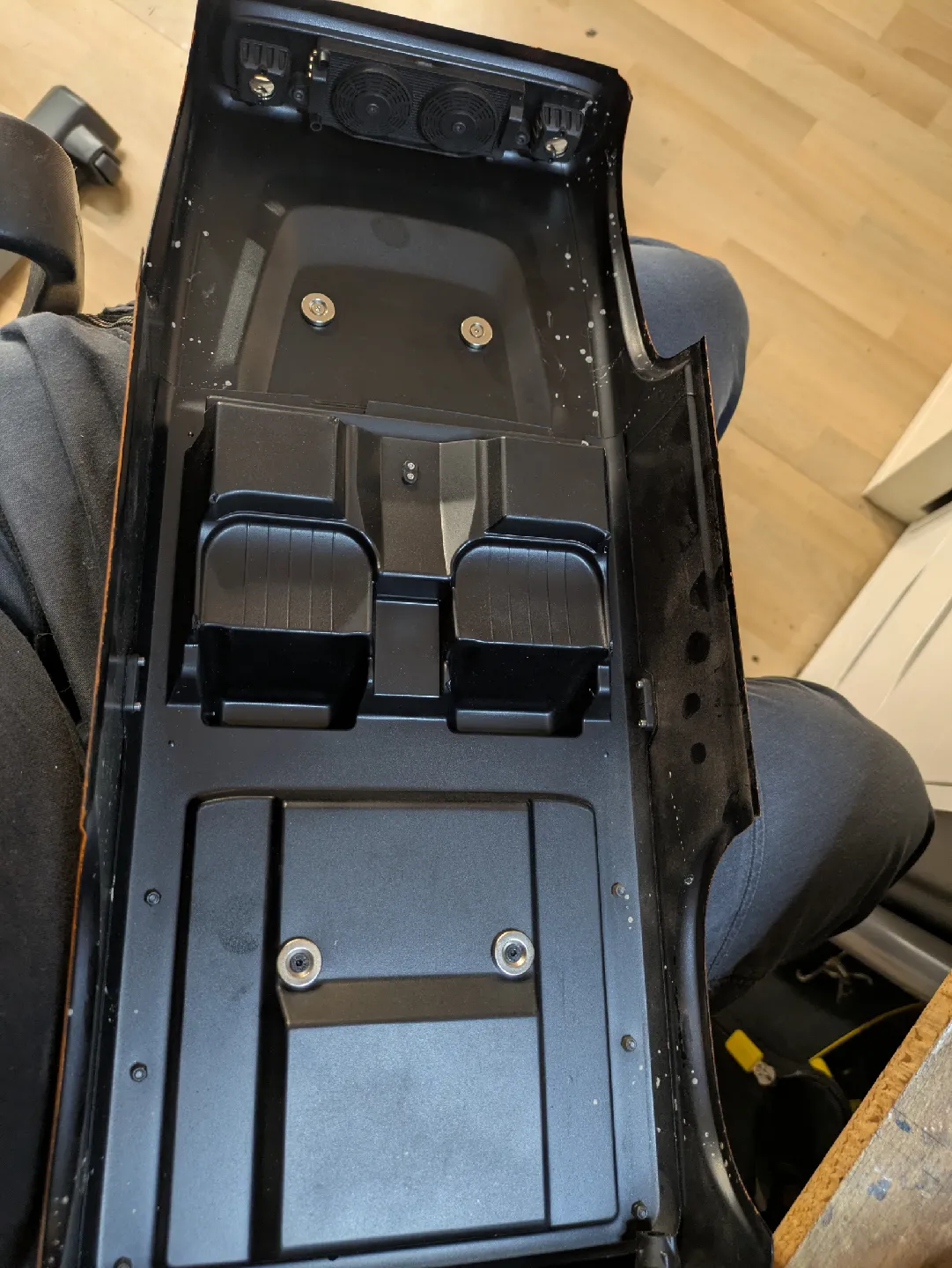

• Để gắn nam châm lên body, mình có để sẵn một file dạng washer để ép vừa vào tán M3.

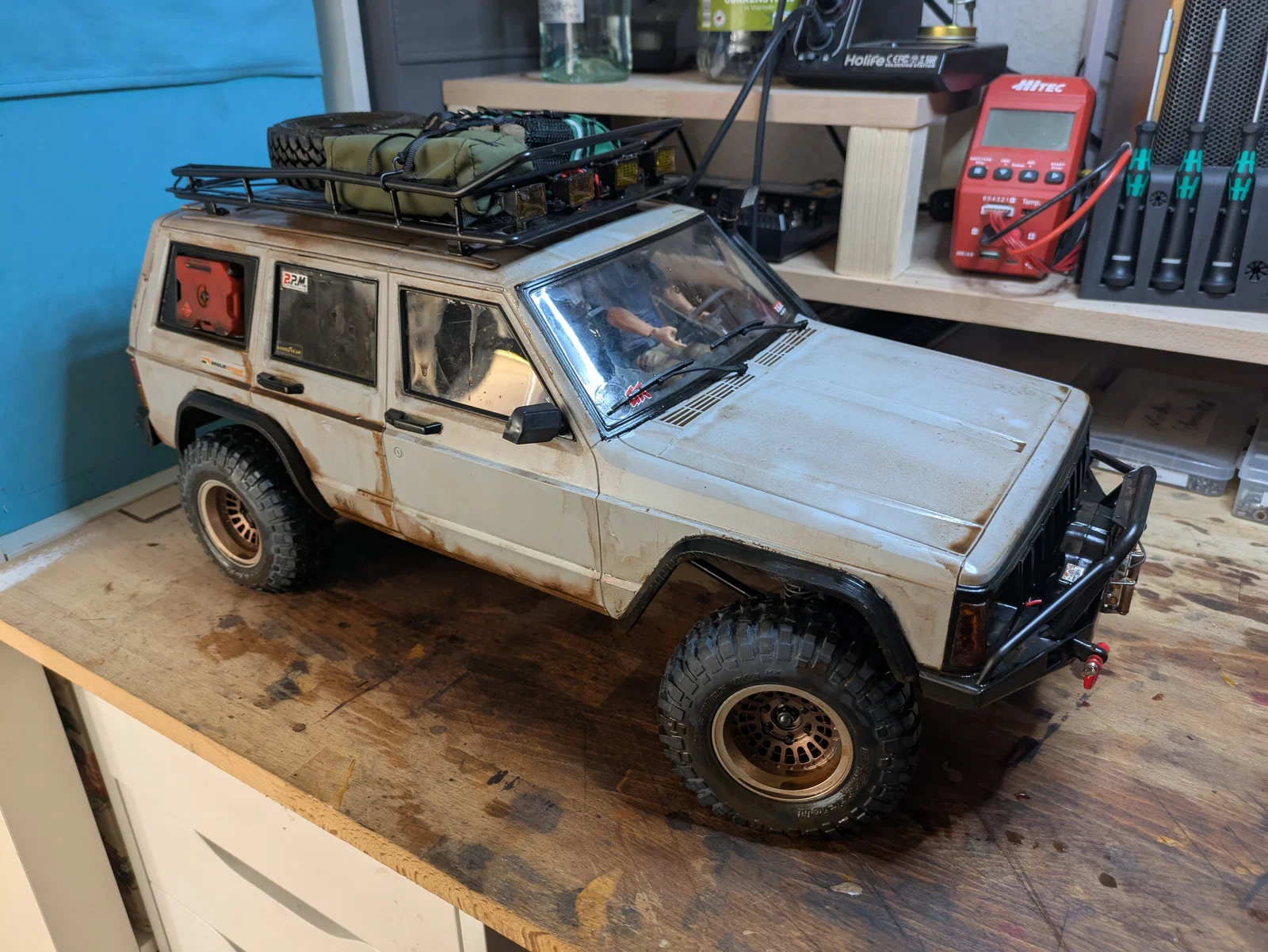

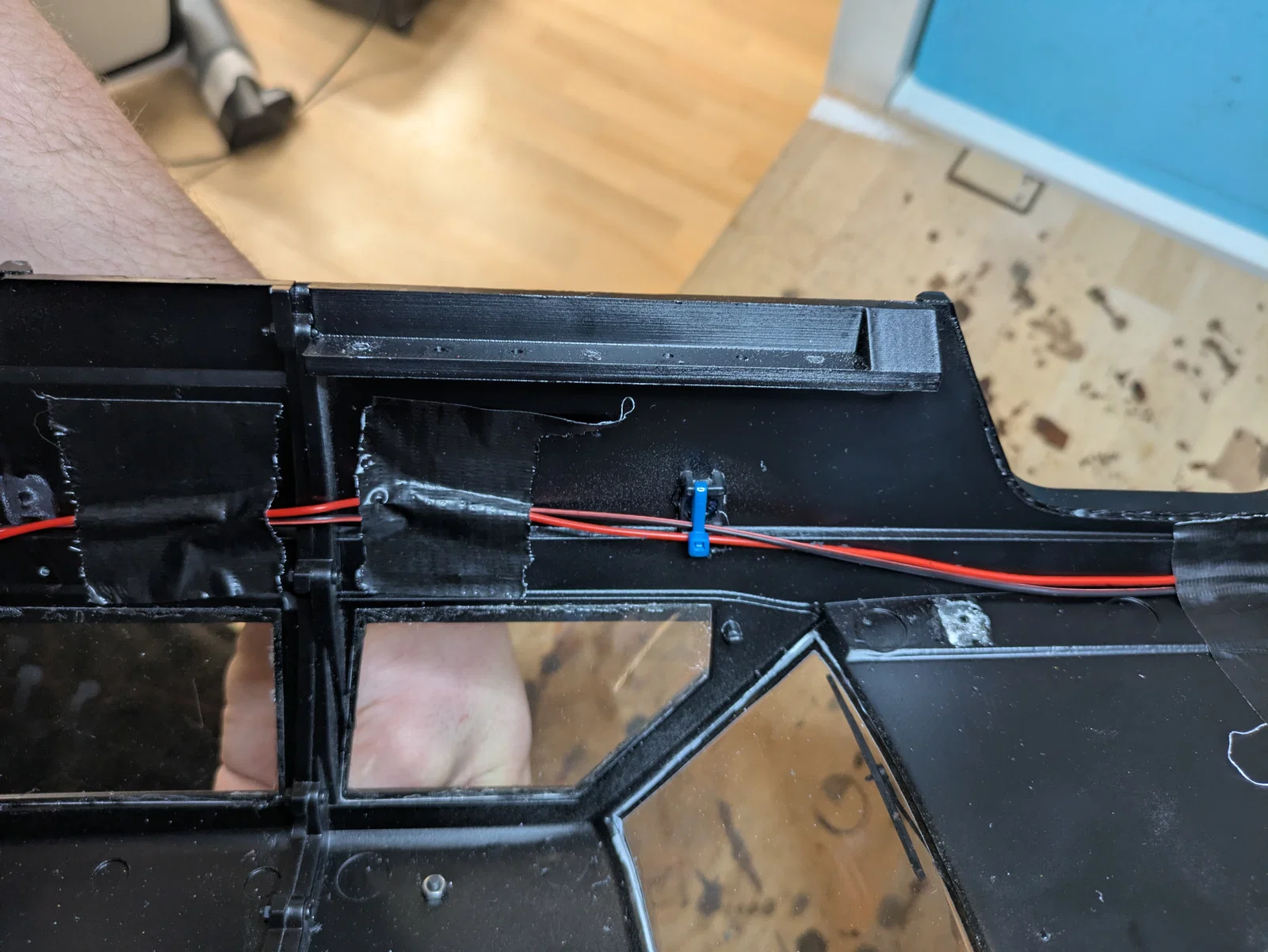

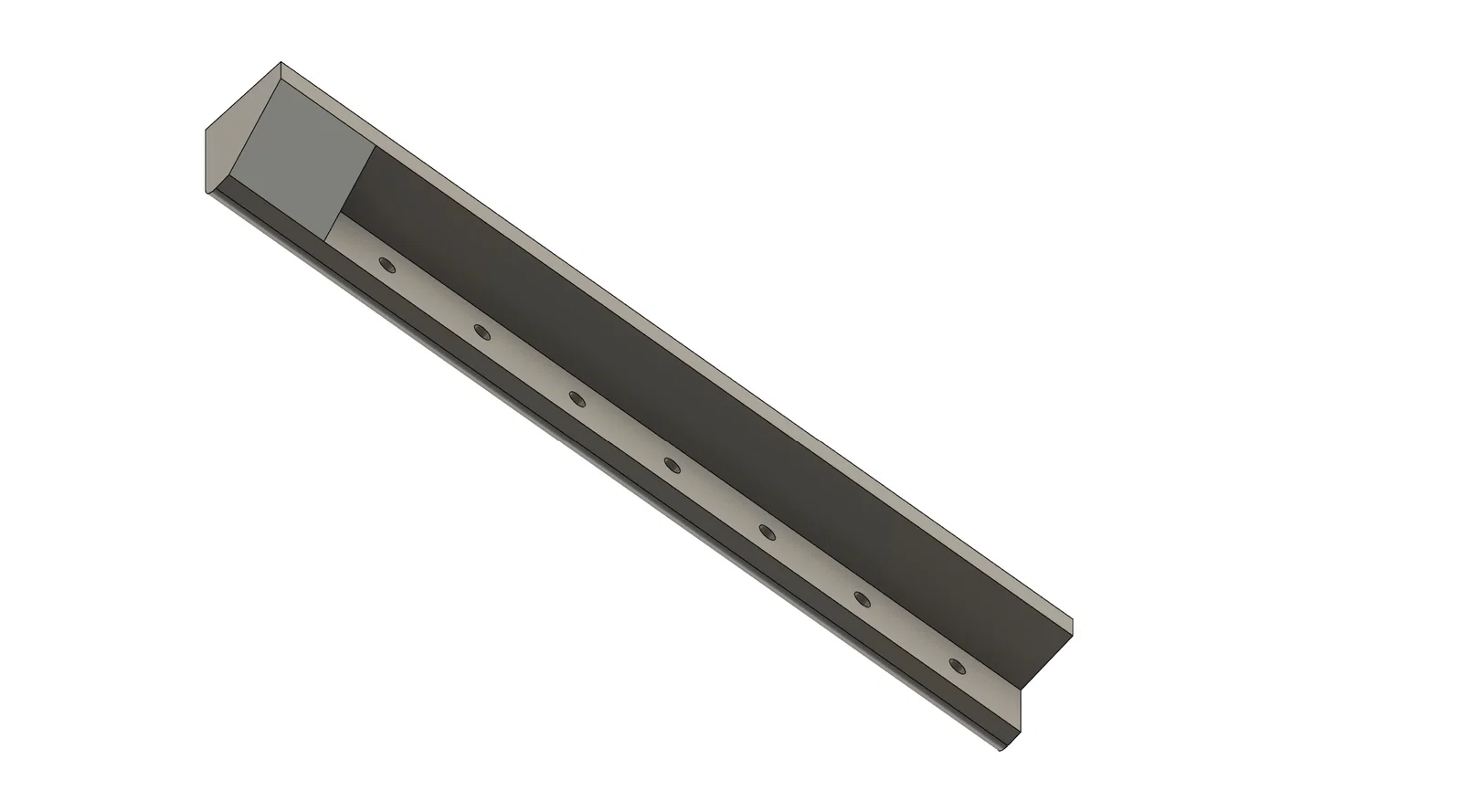

Mô tả part:  Team Raffee / Injora Jeep Cherokee XJ Body Mounts

• Cần có mẫu AXIAL SCX 10 I & II - Universal Side Plate của mình.

• Vừa body Team Raffee và Injora (bản copy chất lượng kém).

• Wheelbase 313mm / 12,3", SCX 10 II lắp zin là vừa, còn SCX10 I thì cần chỉnh links.

• Phải in ABS để có thể dán vào body bằng keo dán ABS. Sẽ rất chắc.

• Phải dán như hình minh hoạ để đúng wheelbase.

• Thiết kế để lắp kiểu bắt ốc cố định. Cần taro ren M3 vào các holder. Các lỗ M3 phải khoan xuyên qua side plates.

• Dùng ốc M3 x 18mm.

• Bên còn lại thì mirror trong slicer.
