Phụ kiện tinh chỉnh pedal brake Simsonn Pro (Tuning Accessories)

Mình cuối cùng cũng quyết định chỉnh (tune) pedal brake cho bộ Simsonn Pro Pedals. Trong kit có thêm elastomer và spring, mình muốn lực đạp ban đầu mềm hơn nhưng vẫn tăng lực kiểu progressive cho mượt. Vấn đề là: spring đi kèm có ID 11mm trong khi shaft là OD 10mm. Thành ra lò xo không tự canh thẳng hàng được. Tệ hơn nữa, base spring có 2 cái guide/spacer dành cho nó, nhưng lại không vừa với mấy spring bổ sung. Kết quả là shaft bị “trôi” trong holder với độ rơ rất nhiều: lỗ ID 14.5mm mà shaft OD 10mm thì đúng kiểu lỏng lẻo luôn. Có vài người bán trên Etsy mấy món gần như y chang, nhưng mình đã có sẵn máy in 3D rồi, mà thiệt tình món này cũng đơn giản, nên đây là giải pháp của mình.

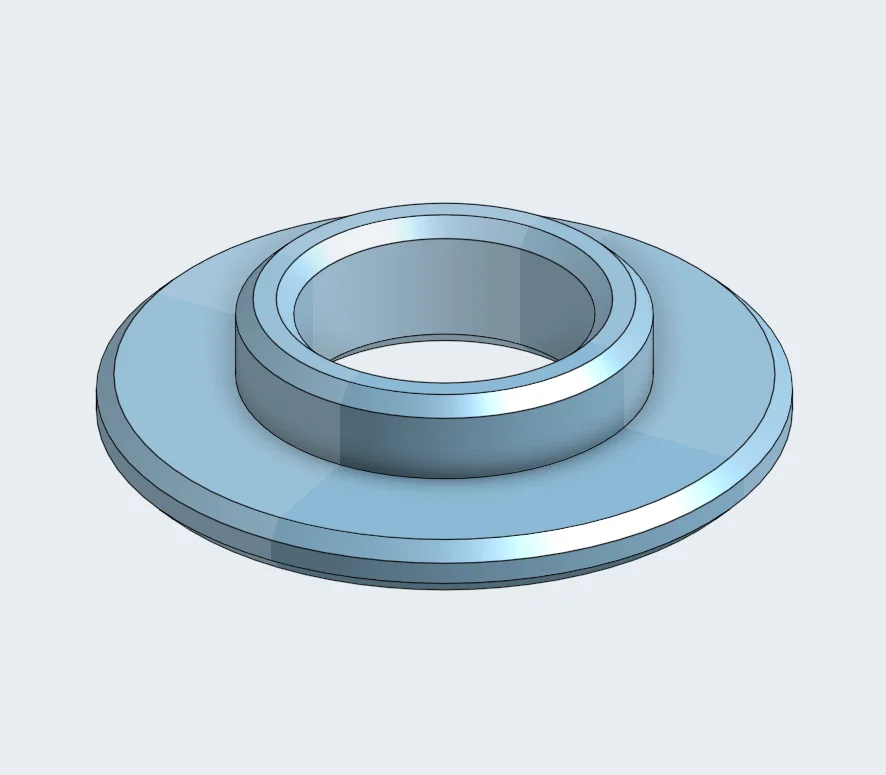

Piston guide được thiết kế để gắn ở phía sau piston stirrup, để shaft không còn bị trôi. Có đủ clearance để không bị kẹt (bind), chỉ còn một chút play rất nhỏ. Dùng lâu có mòn không? Chắc là có, nên cứ in dư vài cái.

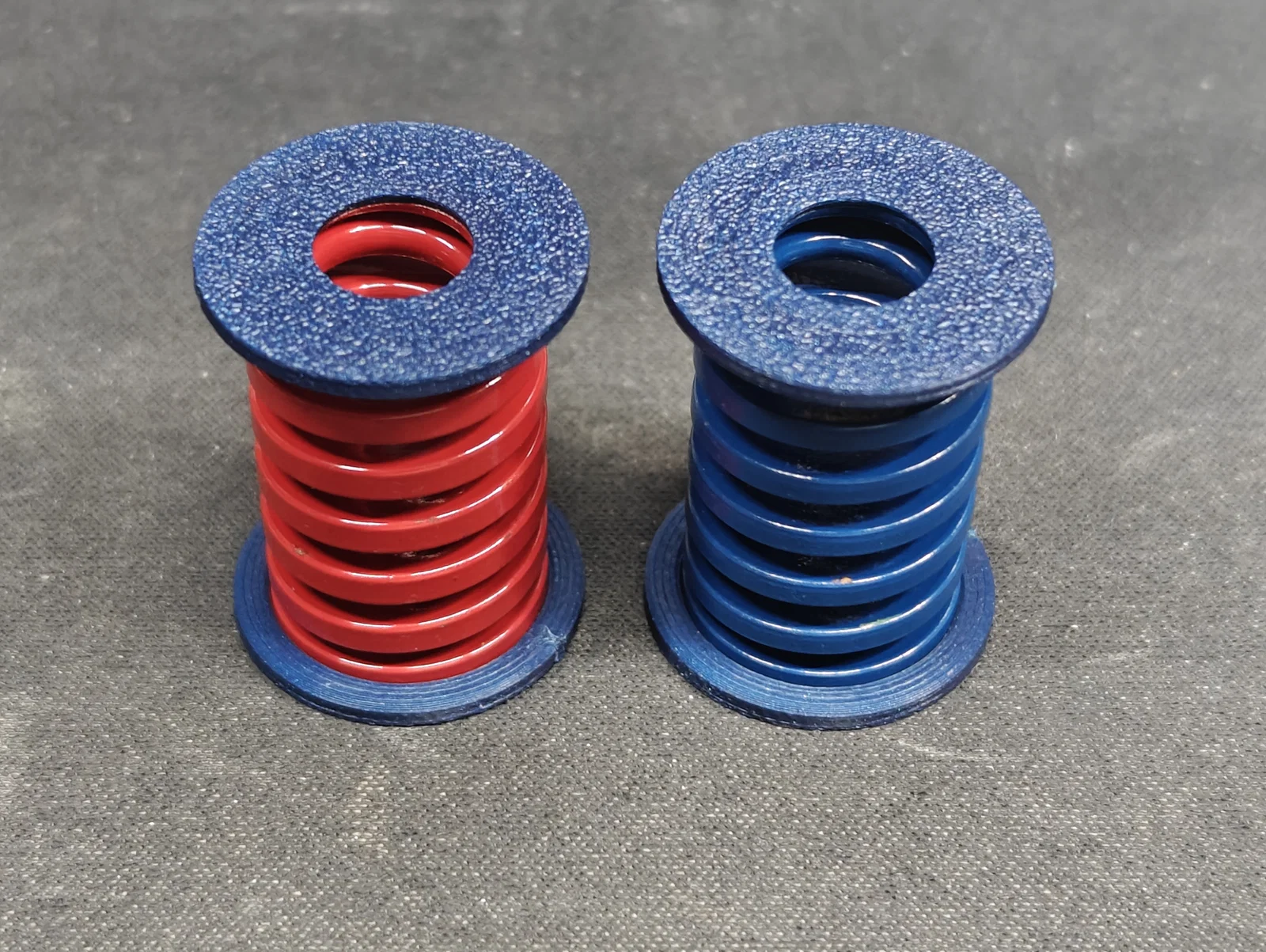

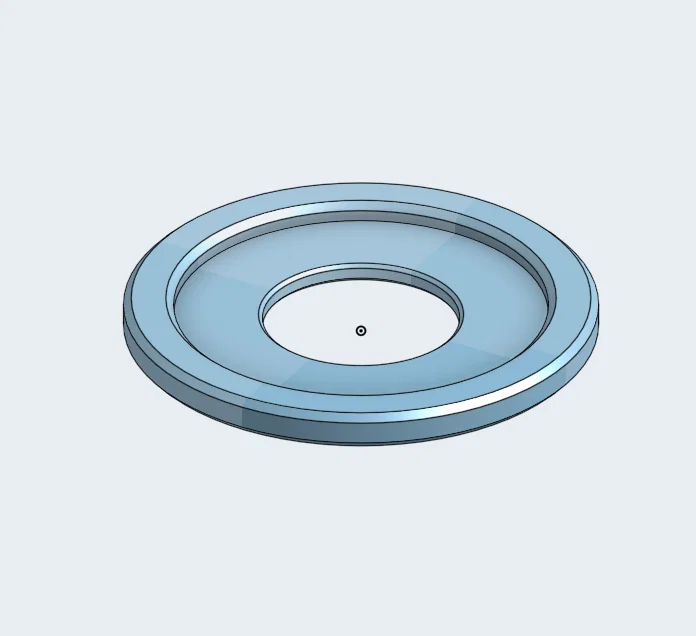

Spring washer dùng để gắn ở cả hai đầu của tuning springs đi kèm, giúp lò xo không cạ vào piston shaft và luôn được giữ ở giữa shaft. Cách này giảm tình trạng bind và hạn chế trầy xước trên shaft. Đồng thời cũng giúp xếp chồng spring dễ hơn nếu bạn muốn, nhưng khi stack thì vẫn nên đặt các steel washer đi kèm ở giữa các spring washer. Tại sao? Nó sẽ giúp bền hơn.

Về in 3D: dùng PLA+, ABS, ASA hoặc PETG đều ổn. Mình in ABS. In spring washer với layer 0.1mm, còn piston guide thì 0.2mm là được. Dùng 5 top layers và 5 bottom layers, cùng 4 perimeters. Như vậy phần in sẽ gần như solid không cần infill, nhưng nếu bạn thích thì cứ chỉnh infill lên 100%.

Nếu bạn đã tháo piston ra để tune rồi thì phần lắp lại chắc nhìn là hiểu, làm cũng dễ.
