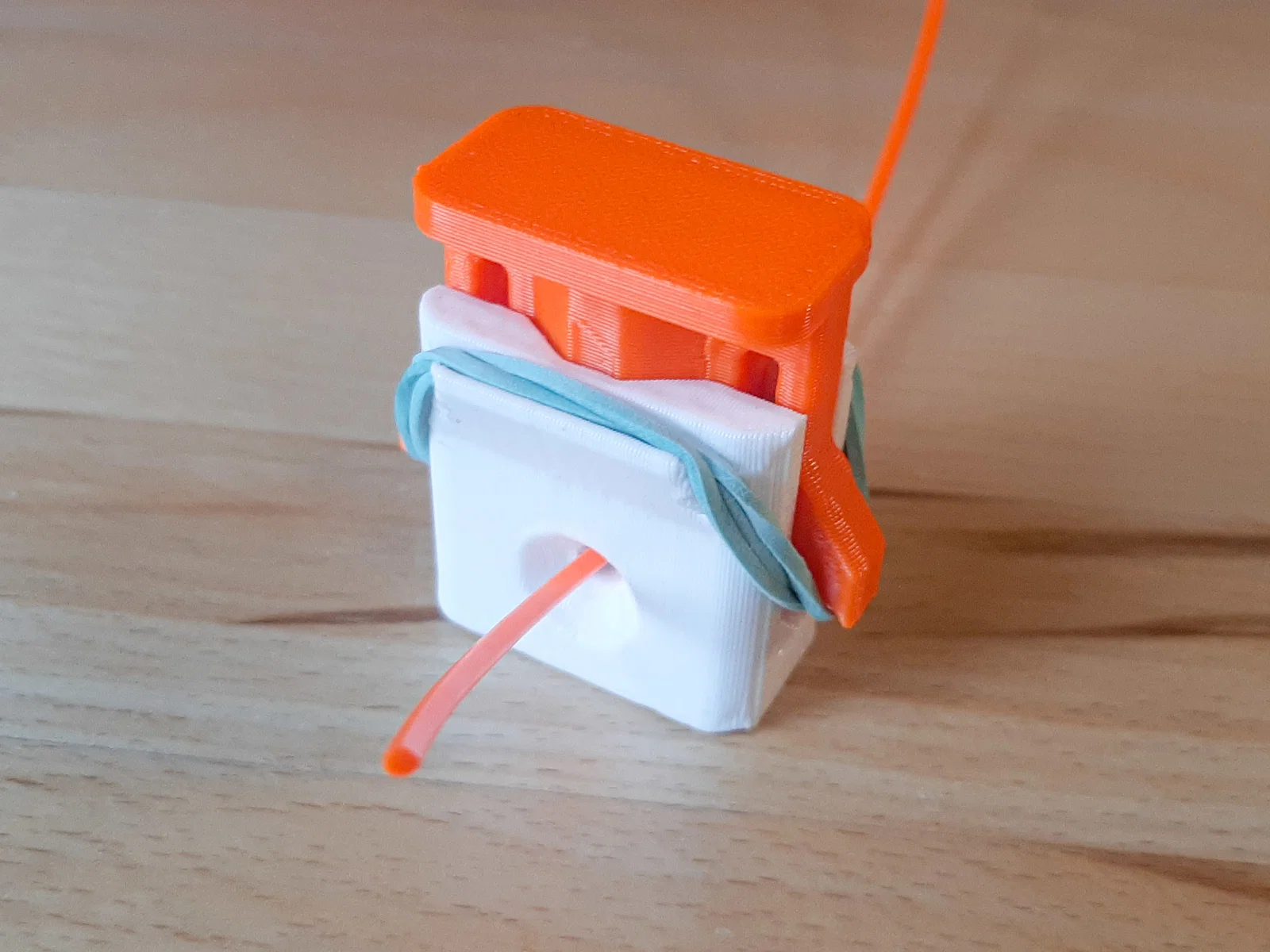

Dao cắt filament dùng dây thun 45° (Rubber Band Filament Cutter 45°)

Mình rất thích Filament Cutter 45 của Pomi, nhưng khi thử in thì mình nhận ra mấy vật liệu cần dùng không phổ biến/dễ kiếm như mình nghĩ. Nên mình quyết định “tút” lại thiết kế để dùng vật liệu còn dễ kiếm hơn nữa: dây thun.

In (Print)

• Không cần supports.

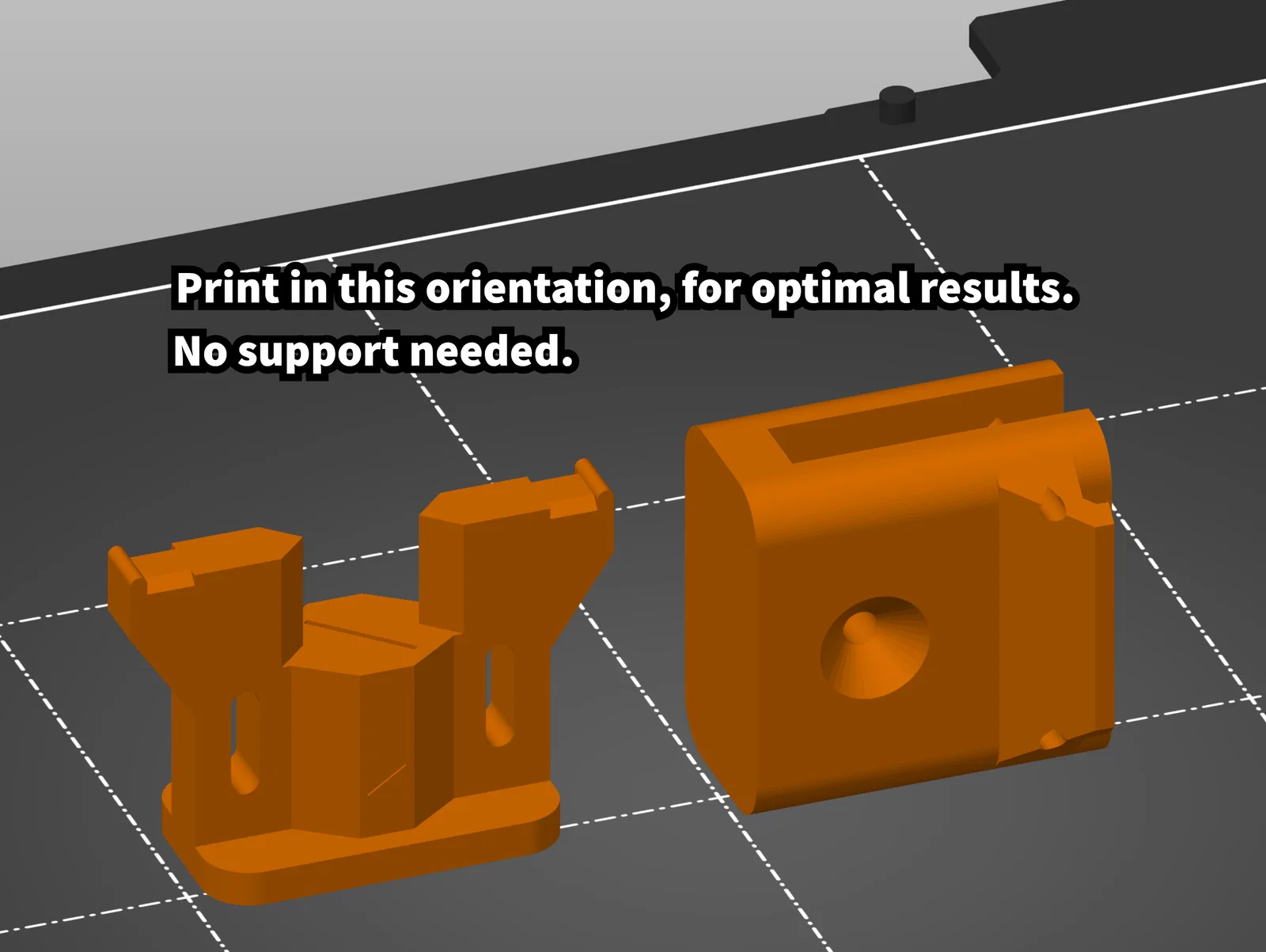

  In đúng theo hướng STL được export để đạt kết quả tốt nhất.
• Đã test với PETG và PLA.

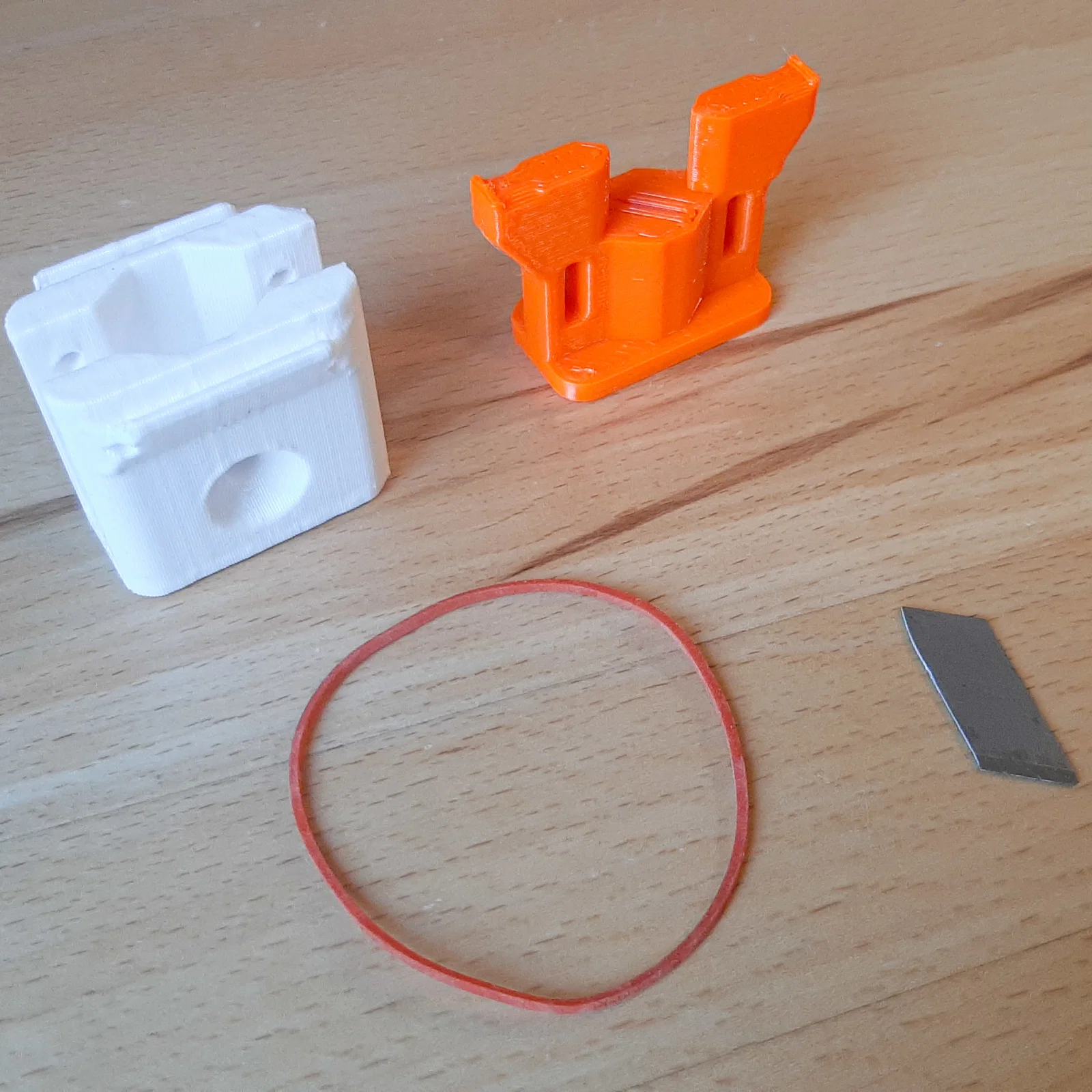

Vật liệu (Material)

• 1 đoạn lưỡi dao snap-off 18 mm (ví dụ 1, ví dụ 2)

• 1 sợi dây thun
• có thể cần thêm chút keo

Cải tiến so với thiết kế của Pomi

• không cần ball spring hay ốc vít
• giảm ma sát: in phần đáy theo hướng nằm ngang (sideways), để các lớp của phần trên và phần dưới không cọ vào nhau
• ký hiệu/biểu tượng rõ hơn để biết cách gắn lưỡi dao

Cải tiến ở phiên bản 2

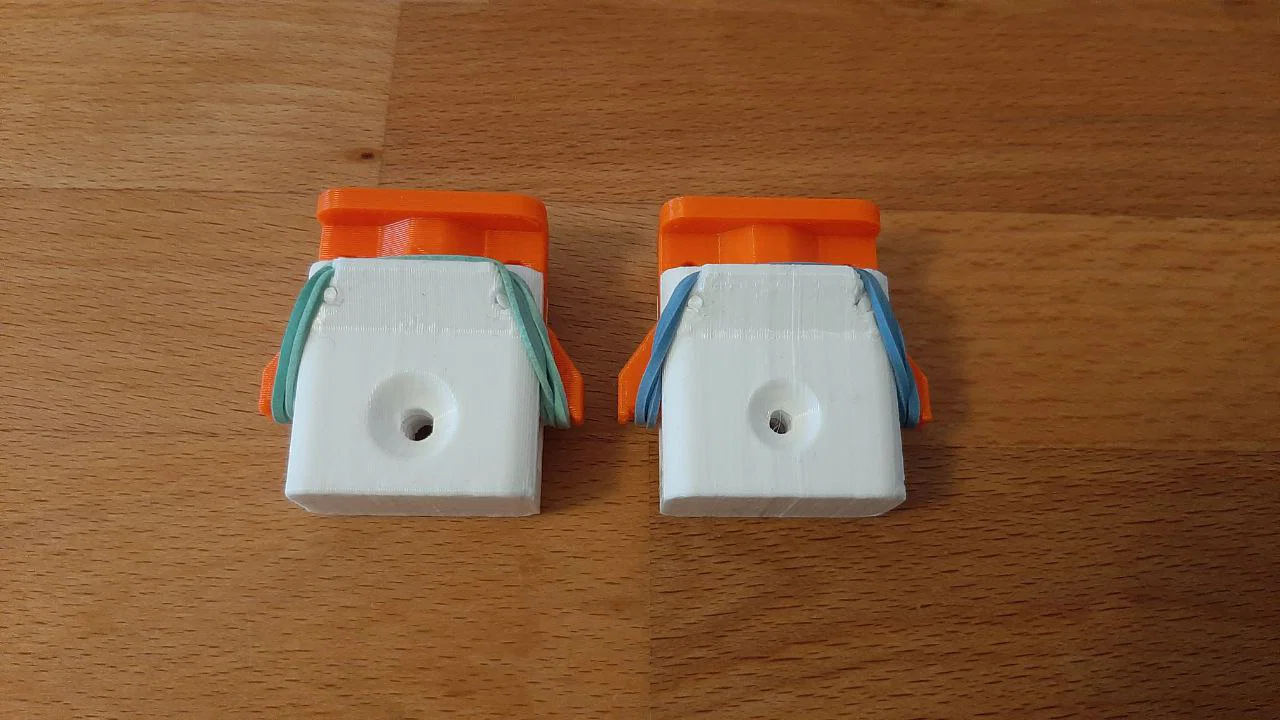

• Ở phần đáy: đường hầm (tunnel) nhỏ hơn một chút. Vì vậy lưỡi dao phải di chuyển ít hơn và đường cắt sạch hơn. (So sánh ở hình cuối)
• Phần trên: không thay đổi.

Hộp cutter bổ sung

Mình thêm một hộp cutter bổ sung (cutter box) bạn có thể muốn thử. Cách này sẽ gom hết các mẩu đầu thừa còn lại vào trong hộp, không bị bay tứ tung trong không khí.

-----------------------------------

Lắp ráp như thế nào?

• In đúng như các file stl đã cung cấp (phần trên nên để ngửa ngược, phần dưới nên đặt nằm ngang/sideways).
• Lấy 1 đoạn lưỡi snap-off blade và đặt vào phần trên. Nên dùng kềm để tránh bị thương. Ở cạnh bên của phần trên có một dấu nhỏ chỉ vị trí đầu mũi của lưỡi dao nên nằm ở đâu. Bạn cũng có thể dùng keo để cố định lưỡi dao tại chỗ.
  Nếu khe (slot) quá hẹp (có thể xảy ra tùy theo setting khi in) thì có thể dùng máy sấy tóc để làm mềm nhựa một chút.
• Đặt phần trên và phần dưới chồng vào nhau. Kiểm tra xem lưỡi dao có được giữ chắc ở phía trên khi cả hai phần ở vị trí gần nhau nhất hay không.

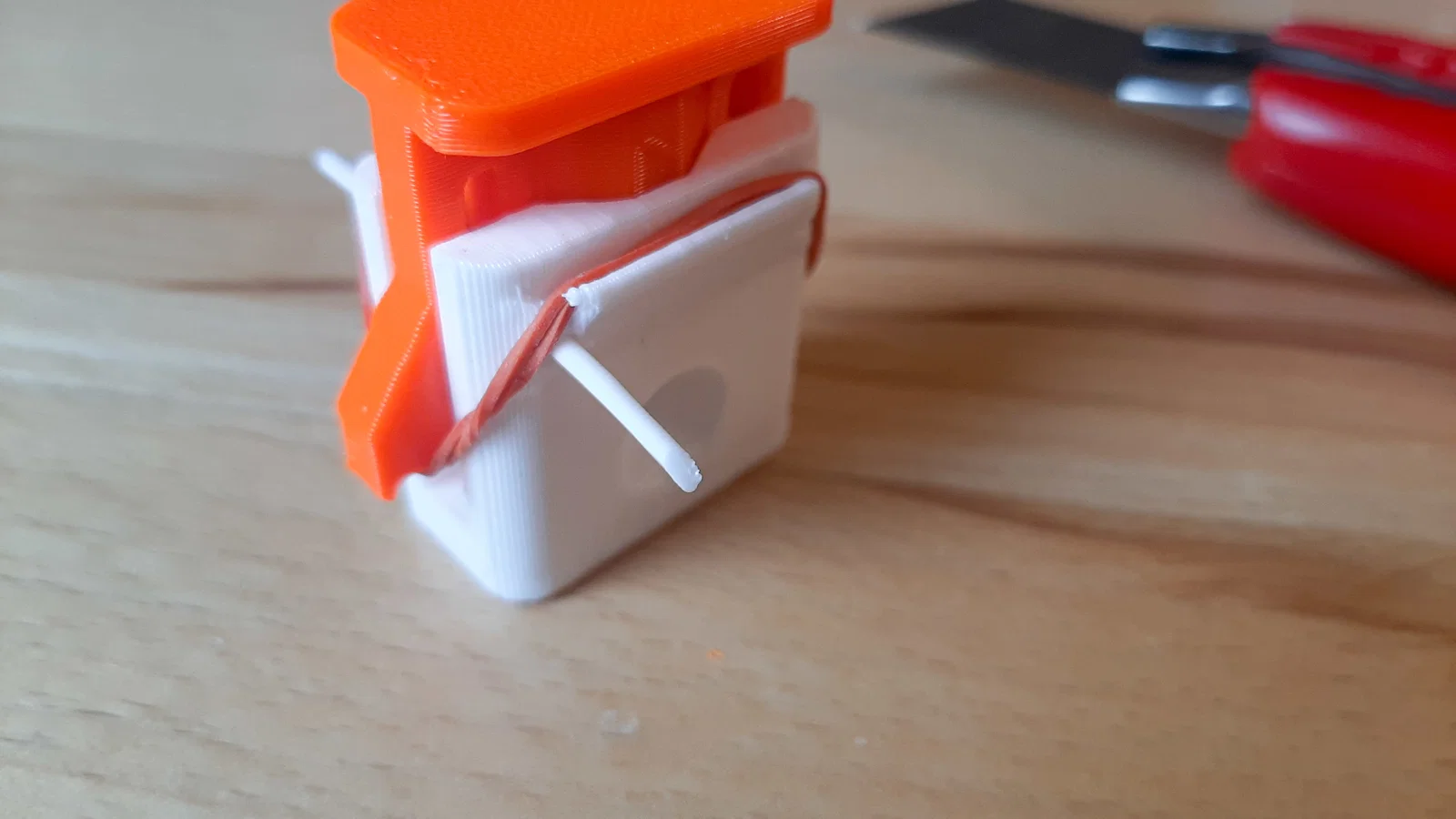

• Cắt 2 đoạn filament 1.75mm dài khoảng 3 cm. Gắn các đoạn này vào các lỗ nhỏ ở cạnh bên của phần đáy. Cắt phần filament thừa nhô ra. Nếu bị lỏng thì bạn có thể dán keo.

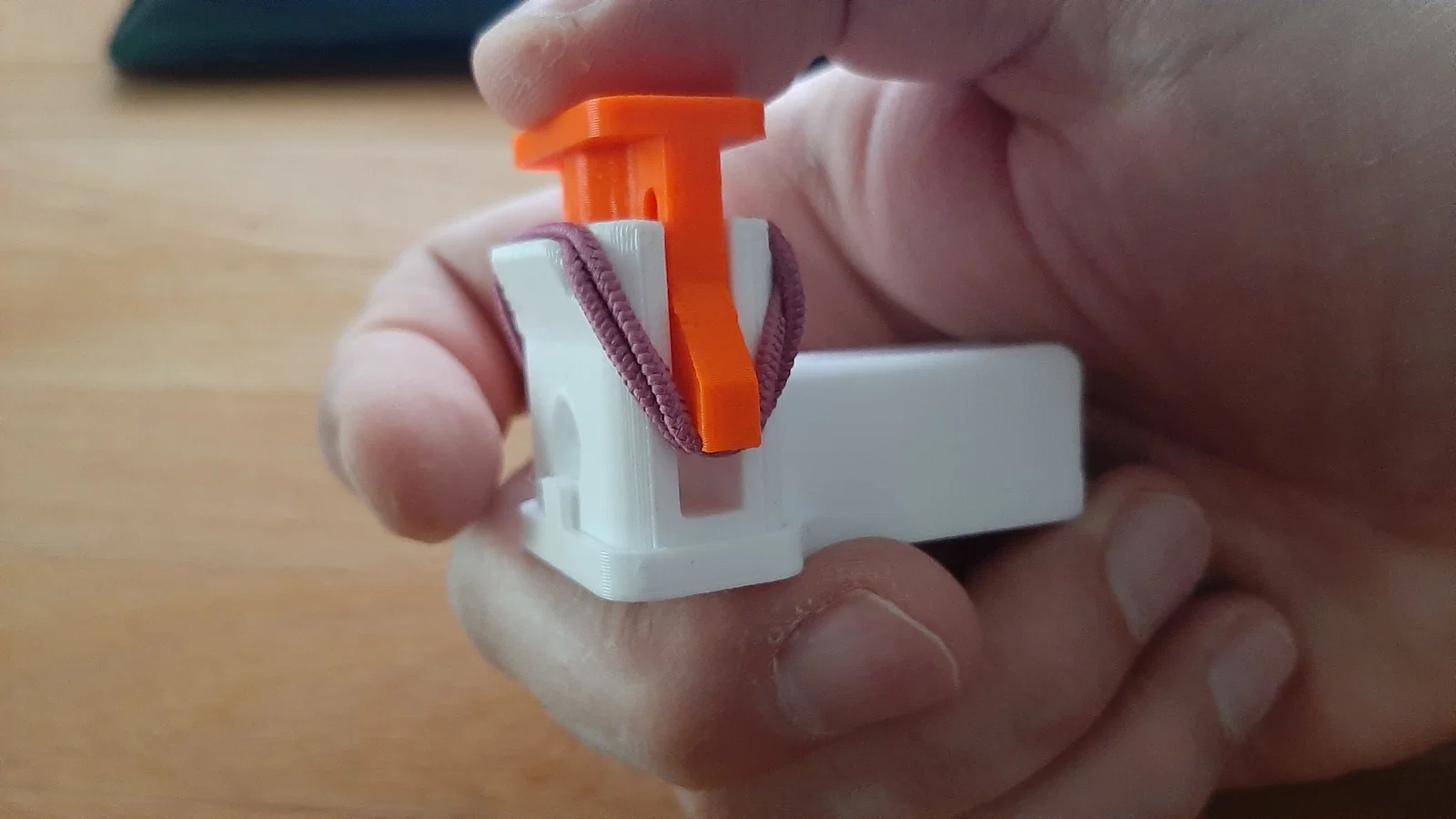

• Gắn dây thun vào.

Tùy chỉnh góc của cutter

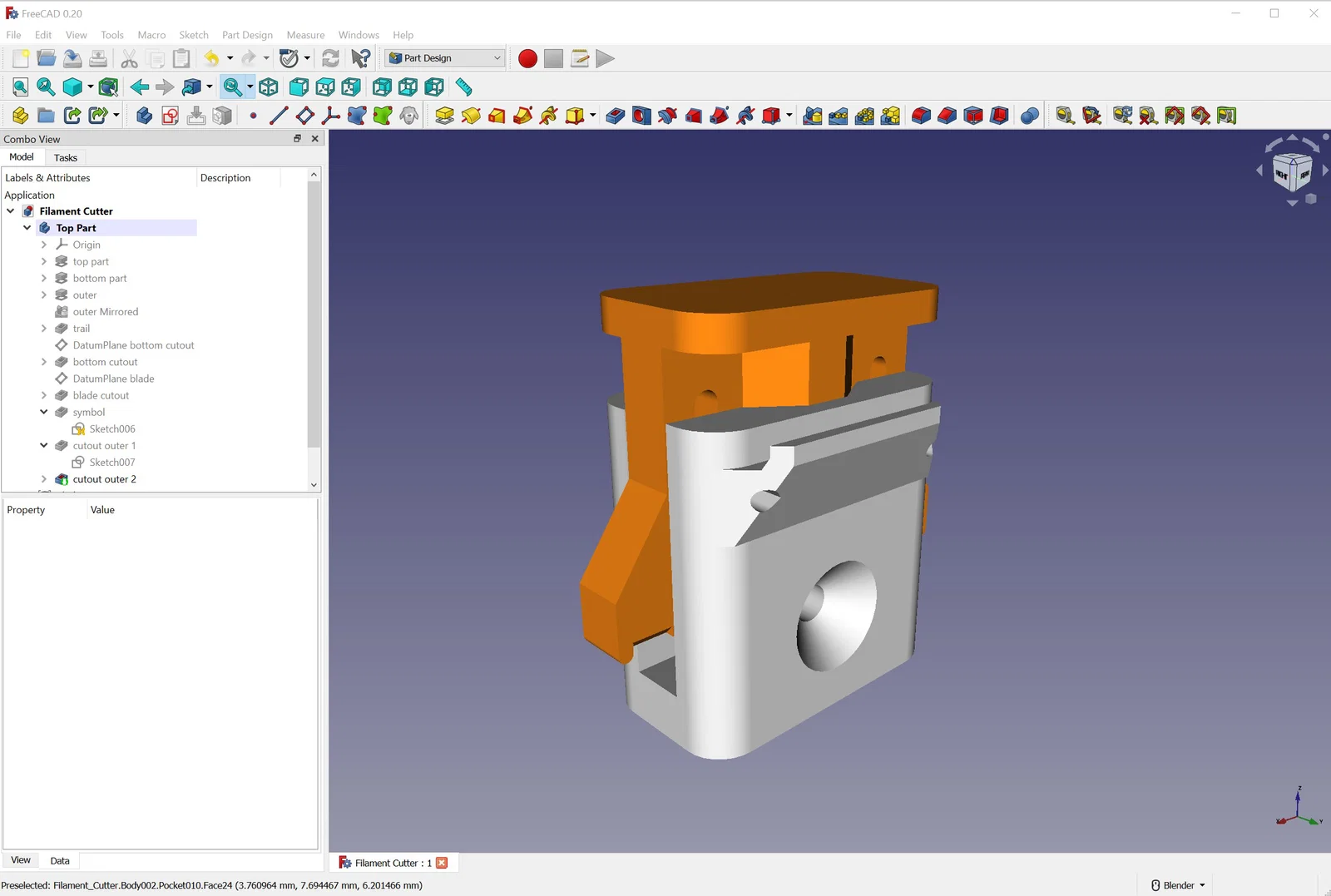

Bạn có thể tùy chỉnh góc của cutter trong FreeCAD (mình dùng FreeCAD 0.20).

• Vào Part Design Workbench
• Chọn Top Part > DatumPlane blade
  Trong Properties > Attachment > Angle đổi góc 45° theo ý bạn
• Chọn Bottom Part > Datum Plane Blade Cutout
  Trong Properties > Attachment > Angle đổi góc 45° theo ý bạn
• Kiểm tra góc trong chế độ Wireframe (Menu > View > Draw Style > Wireframe)
