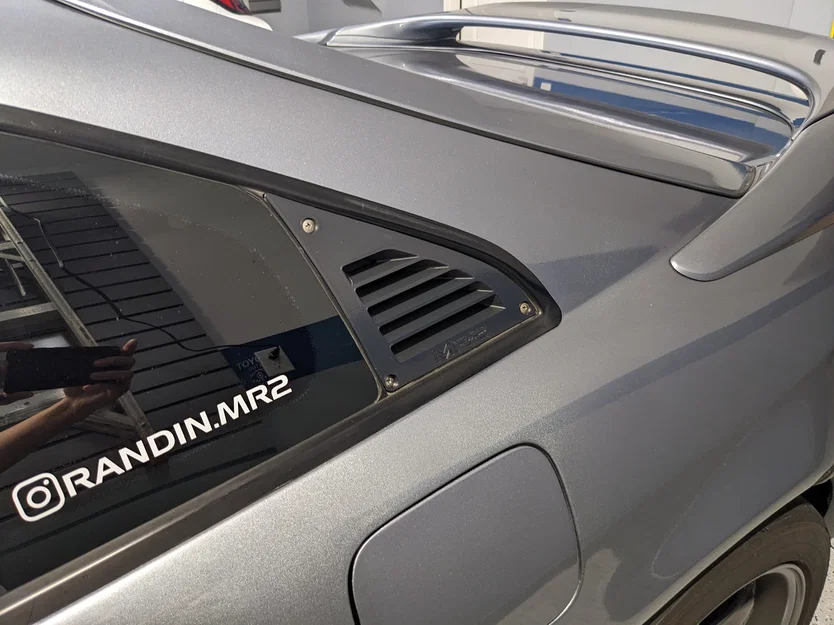

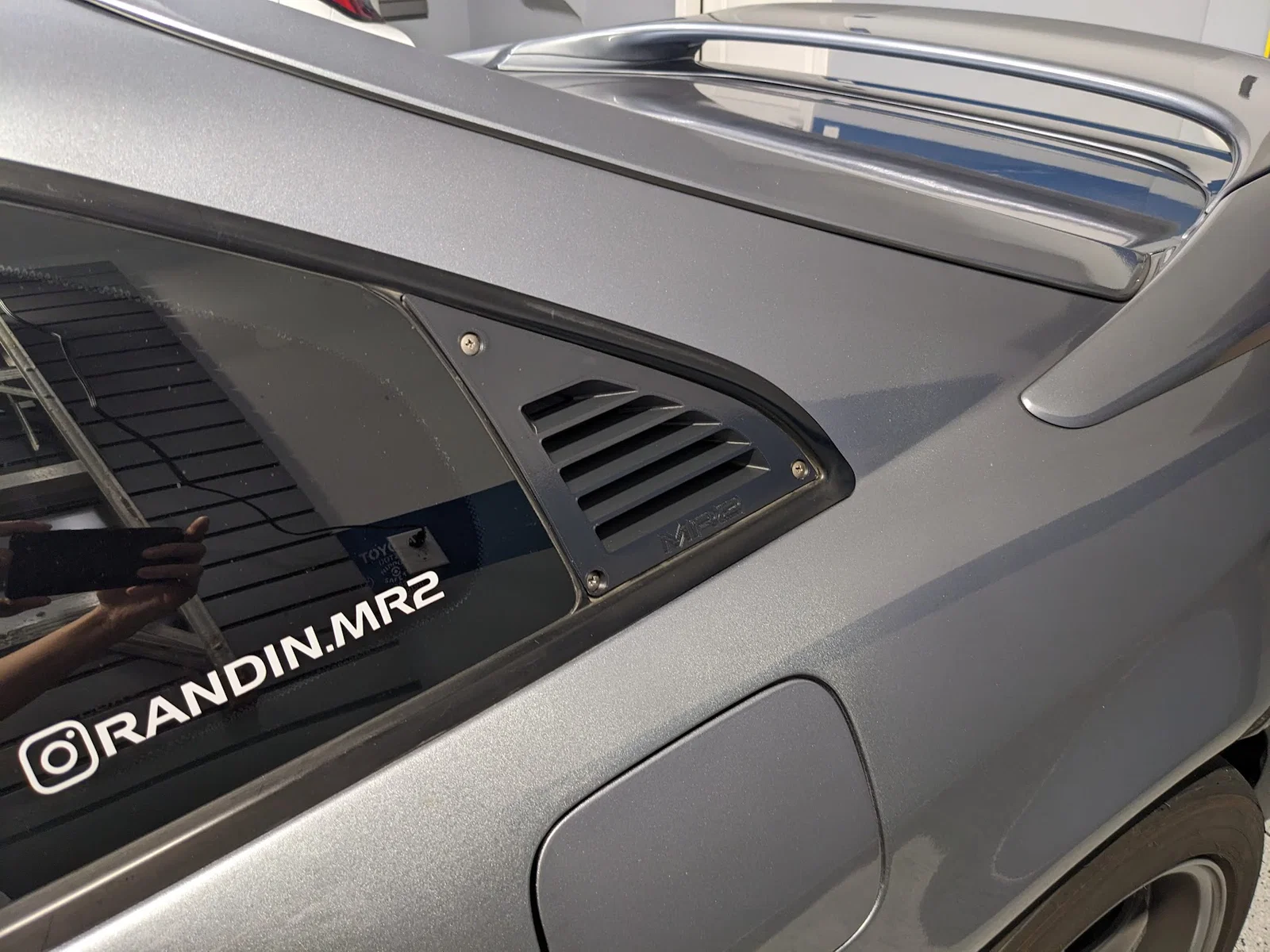

Cửa thoát gió kính cabin Toyota MR2 SW20 (Cabin Window Vent)

MÔ TẢ:

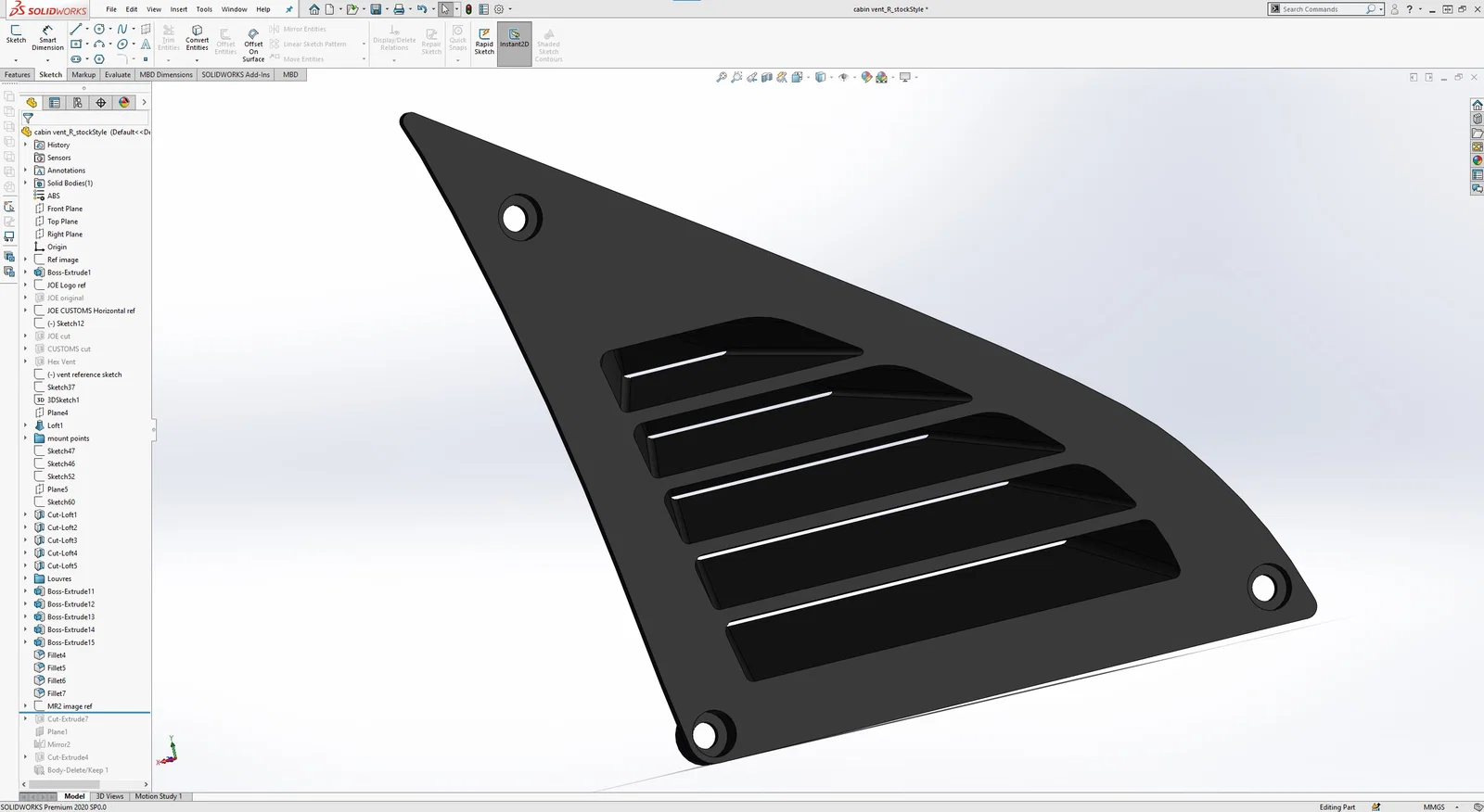

Mình làm mẫu này để thay thế cho các cửa thoát gió (window vent) zin chính xác nhất có thể, vừa giữ được thẩm mỹ lẫn chức năng, đồng thời đảm bảo in 3D được. Vent zin có các lá cao su (rubber flaps) phía sau để cho áp suất dương (ví dụ lúc đóng cửa) thoát ra khỏi khoang cabin, nhưng vẫn ngăn nước lọt vào. Để mô phỏng điều đó, mình thiết kế các nan gió (louvres) sao cho hạn chế nước vào cabin nhưng vẫn cho không khí thoát ra, và đặt góc để không cần support.

Mình cũng có làm thêm một phiên bản có chữ MR2 dập chìm (debossed) trên mặt vent.

HƯỚNG DẪN IN:

Khuyến nghị mạnh là dùng vật liệu có khả năng chống/ổn định UV như ASA. Không khuyến nghị PETG vì nhiều khả năng sẽ bị cong vênh trong mùa hè nóng.

In với mặt vent úp xuống (face facing down). Chỉ cần support cho các lỗ bắt vít do phần vát côn (countersinks); không support các nan gió (vent louvres).

Mẫu này dùng lại 3 con ốc zin nằm phía sau vent nguyên bản, dùng để giữ nẹp viền kính (window trim) đúng vị trí.
